6-1 匀速圆周运动 3-对传动装置的分析 课件 （21张PPT）

对传动装置的分析

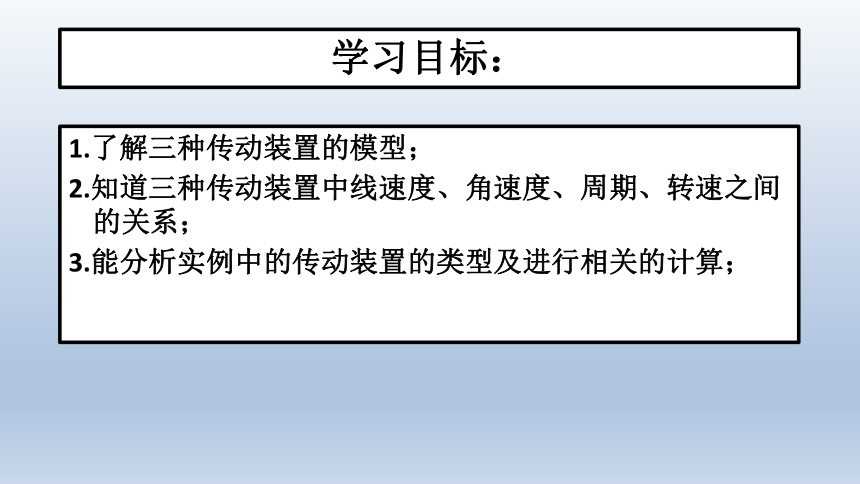

学习目标：
1.了解三种传动装置的模型；
2.知道三种传动装置中线速度、角速度、周期、转速之间的关系；
3.能分析实例中的传动装置的类型及进行相关的计算；
复习回顾

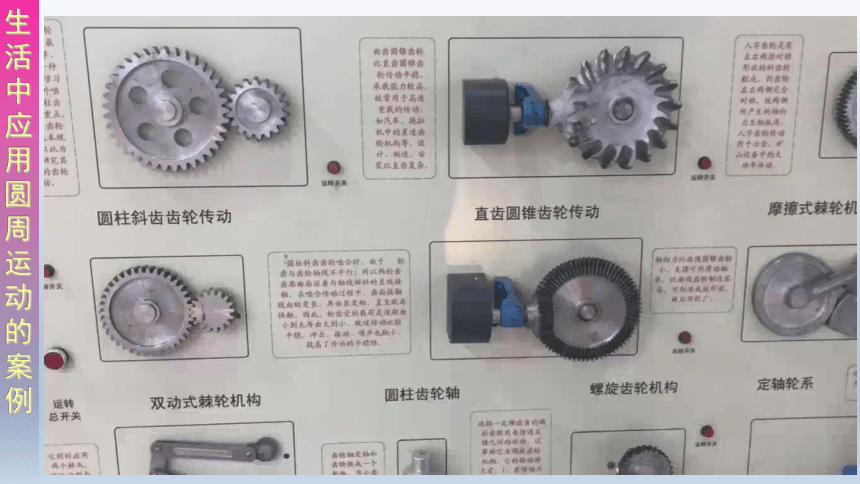

生活中应用圆周运动的案例

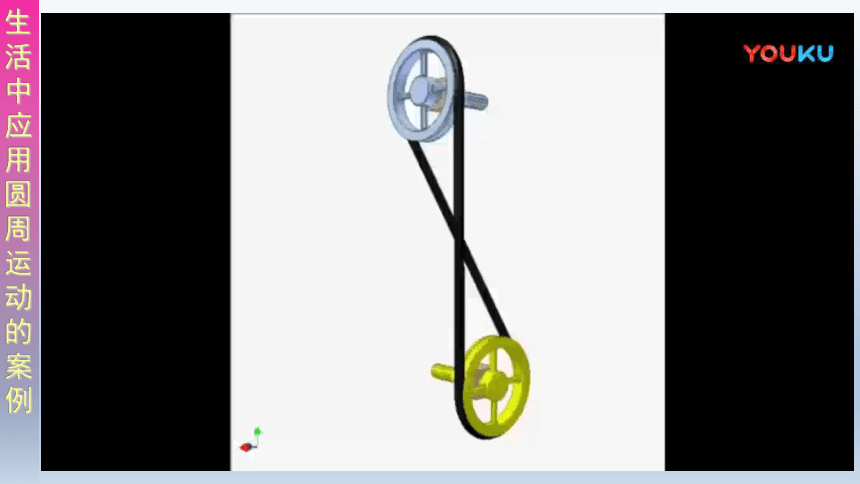

生活中应用圆周运动的案例
生活中应用圆周运动的案例

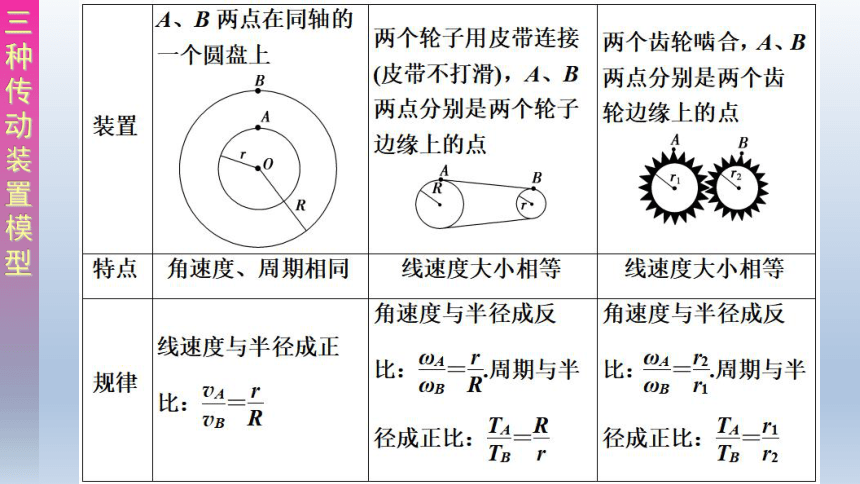

三种传动装置模型
例题讲解
【例1】如图所示的传动装置中，B、C两轮固定在一起同轴转动，A、B两轮用皮带传动，三个轮的半径关系是rA＝rC＝2rB.若皮带不打滑，求A、B、C三轮边缘上a、b、c三点的角速度之比和线速度之比．
[答案]　1∶2∶2　1∶1∶2
例题讲解
[解析]　A、B两轮通过皮带传动，皮带不打滑，则A、B两轮边缘的线速度大小相等，即va＝vb或va∶vb＝1∶1 ①
由v＝ωr得ωa∶ωb＝rB∶rA＝1∶2 ②
B、C两轮固定在一起同轴转动，则B、C两轮的角速度相等，即ωb＝ωc或ωb∶ωc＝1∶1 ③
由v＝ωr得vb∶vc＝rB∶rC＝1∶2 ④
由②③得ωa∶ωb∶ωc＝1∶2∶2
由①④得va∶vb∶vc＝1∶1∶2
生活中应用圆周运动的案例
【例2】如图所示为锥形齿轮的传动示意图，大齿轮带动小齿轮转动，大、小齿轮的角速度大小分别为ω1、ω2，两齿轮边缘处的线速度大小分别为v1、v2，则(　　)
A．ω1＜ω2，v1＝v2
B．ω1＞ω2，v1＝v2
C．ω1＝ω2，v1＞v2
D．ω1＝ω2，v1＜v2
A
例题讲解
[解析]由于大齿轮带动小齿轮转动，两者啮合，所以线速度v1＝v2，由于v＝ωr，所以ω1r1＝ω2r2，又r1＞r2，所以ω1＜ω2，A正确．
匀速圆周运动的周期性和多解性
因匀速圆周运动具有周期性，使得前一个周期中发生的事件在后一个周期中同样可能发生，这就要求我们在确定做匀速圆周运动物体的运动时间时，必须把各种可能都考虑进去，一般t＝nT(T为运动周期，n为运动圈数)．
例题讲解
【例3】如图所示，半径为R的圆盘绕垂直于盘面的中心轴匀速转动，其正上方h处沿OB方向水平抛出一小球，要使球与盘只碰一次，且落点为B，求小球的初速度和圆盘转动的角速度ω.
例题讲解
随堂练习
A
随堂练习
BC
随堂练习
B
随堂练习
B
随堂练习
A
随堂练习
BC
谢谢观看，完成课后作业！
