北师大版九年级物理上册 名校精选精练 第十二章《欧姆定律》达标测试（含详细解答）

中小学教育资源及组卷应用平台
北师大版九年级物理上册
名校精选精练
第十二章《欧姆定律》达标测试
时间：90分钟
满分：100分
班级：
姓名：
考号：
.
一、选择题(每题3分，共27分)

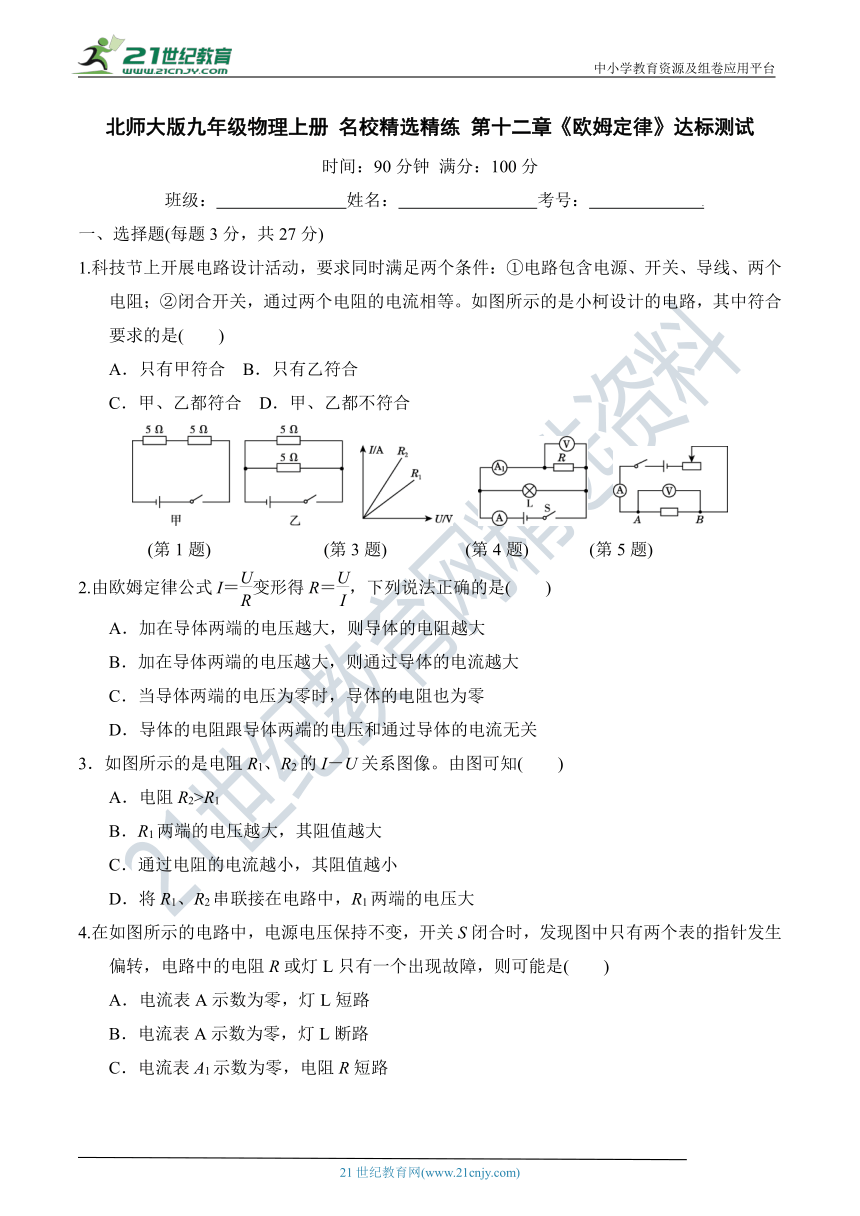

1.科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②闭合开关，通过两个电阻的电流相等。如图所示的是小柯设计的电路，其中符合要求的是(　　)
A．只有甲符合
B．只有乙符合
C．甲、乙都符合
D．甲、乙都不符合
INCLUDEPICTURE"R205.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\R205.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"J-28.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-28.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"D153.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\D153.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"J-29.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-29.tif"
\
MERGEFORMATINET
(第1题)　
　
(第3题)　
　
(第4题)
　　
(第5题)
2.由欧姆定律公式I＝变形得R＝，下列说法正确的是(　　)
A．加在导体两端的电压越大，则导体的电阻越大
B．加在导体两端的电压越大，则通过导体的电流越大
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
3．如图所示的是电阻R1、R2的I－U关系图像。由图可知(　　)
A．电阻R2>R1
B．R1两端的电压越大，其阻值越大
C．通过电阻的电流越小，其阻值越小
D．将R1、R2串联接在电路中，R1两端的电压大
4.在如图所示的电路中，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是(　　)
A．电流表A示数为零，灯L短路
B．电流表A示数为零，灯L断路
C．电流表A1示数为零，电阻R短路
D．电流表A1示数为零，电阻R断路
5．小刚同学用如图所示的电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由10
Ω更换为15
Ω后，为了探究上述问题，他应该采取的唯一的操作是(　　)
A．将电池个数增加
B．保持变阻器滑片不动
C．将变阻器滑片适当向左移动
D．将变阻器滑片适当向右移动
6．【新题】无人机利用测距传感器来判断离地高度。若某测距传感器的阻值R1与离地高度h的关系如图甲所示，如图乙所示的检测电路采用了“稳流电源”(电源输出的电流恒定)，要使高度表(实质是电流表或电压表)示数能随飞行高度的变化而改变，以下说法正确的是(　　)
A．高度表应该是电压表，安装在“1”处
B．高度表应该是电流表，安装在“2”处
C．高度表应该是电压表，安装在“3”处
D．高度表应该是电流表，安装在“3”处
INCLUDEPICTURE"J-30.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-30.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"J-31.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-31.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"换题13.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\换题13.tif"
\
MERGEFORMATINET
(第6题)　　
　　
(第7题)　　　
(第9题)
7．如图所示，电路中电源电压保持不变，开关S由断开到闭合，则(　　)
A．电压表的示数变大，电流表的示数变小
B．电压表的示数变小，电流表的示数变大
C．电压表和电流表示数都变大
D．电压表和电流表示数都变小
8．两电阻并联后总电阻小于其中任意一个电阻，是因为并联的结果相当于使导体(　　)
A．横截面积减小
B．横截面积增大
C．长度减小
D．长度增大

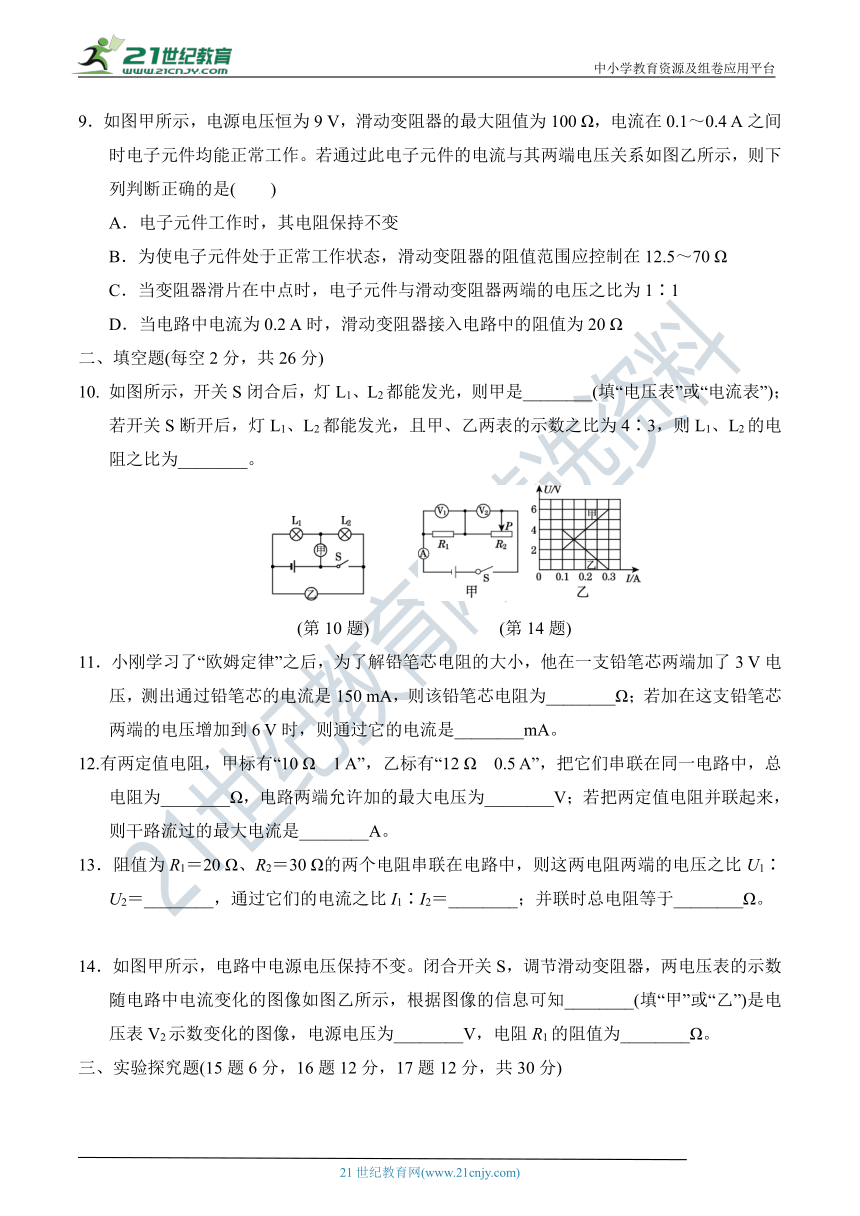

9．如图甲所示，电源电压恒为9
V，滑动变阻器的最大阻值为100
Ω，电流在0.1～0.4
A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压关系如图乙所示，则下列判断正确的是(　　)
A．电子元件工作时，其电阻保持不变
B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5～70
Ω
C．当变阻器滑片在中点时，电子元件与滑动变阻器两端的电压之比为1∶1
D．当电路中电流为0.2
A时，滑动变阻器接入电路中的阻值为20
Ω
二、填空题(每空2分，共26分)
10.
如图所示，开关S闭合后，灯L1、L2都能发光，则甲是________(填“电压表”或“电流表”)；若开关S断开后，灯L1、L2都能发光，且甲、乙两表的示数之比为4∶3，则L1、L2的电阻之比为________。
INCLUDEPICTURE"R208.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\R208.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"S443.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\S443.tif"
\
MERGEFORMATINET
(第10题)
　　　　
(第14题)
11．小刚学习了“欧姆定律”之后，为了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3
V电压，测出通过铅笔芯的电流是150
mA，则该铅笔芯电阻为________Ω；若加在这支铅笔芯两端的电压增加到6
V时，则通过它的电流是________mA。
12.有两定值电阻，甲标有“10
Ω　1
A”，乙标有“12
Ω　0.5
A”，把它们串联在同一电路中，总电阻为________Ω，电路两端允许加的最大电压为________V；若把两定值电阻并联起来，则干路流过的最大电流是________A。
13．阻值为R1＝20
Ω、R2＝30
Ω的两个电阻串联在电路中，则这两电阻两端的电压之比U1∶U2＝________，通过它们的电流之比I1∶I2＝________；并联时总电阻等于________Ω。
14．如图甲所示，电路中电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图乙所示，根据图像的信息可知________(填“甲”或“乙”)是电压表V2示数变化的图像，电源电压为________V，电阻R1的阻值为________Ω。
三、实验探究题(15题6分，16题12分，17题12分，共30分)
15.小坤设计了测量电阻的新方案，电路如图所示，方案中定值电阻的阻值为R0，步骤如下：
INCLUDEPICTURE"J-32.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-32.tif"
\
MERGEFORMATINET
(1)断开开关S2，闭合开关S、S1，电压表示数为U1。
(2)断开开关________，闭合开关________，电压表示数为U2，则电阻Rx的阻值表达式为Rx＝__________。
16．如图所示，小明同学为了探究“电流与电阻的关系”，设计了如图甲所示的实验电路，他在学校实验室找来了如下一些实验器材：电压恒为3
V的电源，电流表、电压表各一个，一个开关，阻值分别为
10
Ω、20
Ω、50
Ω的定值电阻各一个，滑动变阻器上标有“20
Ω　1
A”字样，导线若干。
INCLUDEPICTURE"J-33.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-33.tif"
\
MERGEFORMATINET
(1)请你用笔画线代替导线，将图甲中的实物连接完整，且滑片向左移动时接入电路的阻值变大。
(2)小明连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是　。
(3)故障排除后，小明先把10
Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2
V，读出电流表示数后，断开开关，他直接拆下10
Ω的电阻，改换成阻值为20
Ω的电阻继续实验，闭合开关，电压表示数如图乙所示，其示数是________V，要完成这次实验，接下来他应将变阻器滑片向________(填
“左”或“右”)端移动，使电压表的示数为2
V。
(4)当小明改用50
Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，可能的原因是(　　)
A．滑动变阻器的阻值太大
B．电压表量程选小了
C．滑动变阻器的阻值太小
D．滑动变阻器烧坏了
(5)小明解决了上述问题后，完成了实验。利用收集到的多组数据，作出了如图丙所示的电流I随电阻R变化的关系图像，分析图像得出了电流与电阻的关系是__________________________________________。
17．现要测量电阻Rx的阻值，提供的实验器材如下：待测电阻Rx(约5
Ω)、两节干电池、电流表、电压表、
滑动变阻器、开关及导线若干。
INCLUDEPICTURE"PU250.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\PU250.tif"
\
MERGEFORMATINET
(1)用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。
(2)实验过程中，某次测量电流表的示数为0.50
A，电压表的示数如图乙所示，该示数为________V，则Rx＝________Ω。
(3)某同学利用电源(电压未知)、电阻箱(0～999.9
Ω)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图丙所示。完成下列实验步骤：
①正确连接电路，断开S1、S2，将电阻箱R的阻值调至最大；
②_____________________________________________；
③_____________________________________________；
④电阻Rx＝____________。
(用测得量的符号表示)
四、计算题(18题8分，19题9分，共17分)
18．如图甲所示，电源电压保持不变，R1＝10
Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端时，两电表示数变化关系用图乙中的线段AB表示，求：
(1)电源电压。
(2)滑片P滑到ab中点时电压表的示数。
INCLUDEPICTURE"F264.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\F264.tif"
\
MERGEFORMATINET
19．如图所示，电源电压恒定，R1、R2是定值电阻，R1＝10
Ω，滑动变阻器R3标有“20
Ω　0.5
A”字样，电压表量程0～3
V，电流表量程0～3
A，闭合开关S1、S3，电流表示数为0.45
A，再闭合开关S2，电流表示数为1.35
A。求：
INCLUDEPICTURE"J-35.tif"
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\BS\\word\\J-35.tif"
\
MERGEFORMATINET
(1)电源电压。
(2)R2的阻值。
(3)只闭合开关S2时，为了电路安全，滑动变阻器允许接入电路的阻值范围。
答案
一、1．C　2．D　3．D　4．D
5．D　点拨：在滑动变阻器滑片位置不变的情况下，电路中由于将10
Ω的定值电阻换成15
Ω的定值电阻，使整个电路的电阻值R总增大。利用公式I＝可知，电路中的总电流I减小。此时滑动变阻器两端的电压UP＝
IRP
，由于RP不变，I减小，导致了UP的减小，而定值电阻两端的电压等于总电压减去滑动变阻器两端的电压，滑动变阻器两端的电压减小导致了定值电阻两端的电压增大，为了保证导体两端的电压不变，要减小定值电阻两端的电压U2;
根据公式U2＝IR2可知，R2为15
Ω不变，只能减小电路中的电流，所以要使电路中的电阻增大，即滑片P向右端移动以增大电阻。故选D。
6．C　7．C　8．B
9．B　点拨：从题图乙可知，电子元件的电阻工作时是变化的，故A错误；电子元件处于正常工作状态时，电路电流最小为0.1
A，电子元件两端的最小电压为2
V，所以滑动变阻器两端的最大电压为U1＝
9
V－2
V＝7
V，此时滑动变阻器接入电路的最大电阻R大＝＝＝70
Ω，电路电流最大为0.4
A，电子元件两端的最大电压为
4
V，所以滑动变阻器两端的最小电压为U2＝9
V－4
V＝5
V，滑动变阻器接入电路的最小电阻R小＝＝＝12.5
Ω，所以滑动变阻器的阻值范围应控制在12.5～70
Ω，故B正确；电子元件与滑动变阻器串联，电子元件与滑动变阻器两端的电压之比等于电阻之比，由于无法判断电子元件的阻值，所以无法判断它们两端电压的关系，故C错误；当电路中电流为0.2
A时，电子元件两端的电压为3
V，滑动变阻器两端的电压为U3＝9
V－3
V＝6
V，滑动变阻器接入电路的电阻为R2＝＝＝30
Ω，故D错误。
二、10．电压表；3∶1　点拨：开关S闭合后，甲、乙表必须是相当于断路的电压表，这样电流才能通过灯泡L1、L2，灯泡L1、L2才能发光。当S断开时，甲、乙表必须是相当于导线的电流表，两灯泡才能发光，且两灯泡并联，甲表测总电流，乙表测流过L2的电流，已知甲、乙两表的示数之比为4∶3，设甲表中电流为I甲＝4I，则乙表中电流为I乙＝I2＝3I，I1＝I甲－I乙＝I，则＝＝＝。
11．20；300　12．22；11；1.1　13．2∶3；1∶1;
12　14．乙；6；20
三、15．S1；S2；　点拨：根据电路图知，断开开关S2，闭合开关S、S1，电压表测量电阻Rx两端的电压，电压表示数为U1；断开开关S1，闭合开关S2，电压表测量电源电压，电压表示数为U2，电路中的电流I＝，由欧姆定律得Rx＝＝。
16．解：(1)如图所示。
(2)R短路　(3)2.4；左　(4)C
(5)电压一定时，导体中的电流与电阻成反比
17．解：(1)如图所示。　(2)2.6；5.2
(3)②闭合S1，标记电流表指针所指的位置　③断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0　④R0
四、18．解：(1)当滑动变阻器滑片P在b端时，R1两端电压即为电源电压，
由欧姆定律I＝得，U＝IR1＝0.6
A×10
Ω＝6
V。
(2)由题图知，当滑动变阻器滑片P在a端时，U2＝4
V，I′＝0.2
A，
滑动变阻器最大阻值R2＝＝＝20
Ω，滑片P滑到ab中点时R中＝＝10
Ω，由于R中＝R1，串联电路中＝，所以U中＝U1＝＝3
V。
19．解：(1)由题图知，当闭合开关S1、S3时，R3短路，R2断路，电路中只有R1接入电路，已知电流表示数为0.45
A，由欧姆定律可得电源电压U＝U1＝IR1＝0.45
A×10
Ω＝4.5
V。
(2)由题图知，再闭合开关S2，R1、R2并联，电流表测干路中电流，并联电路中各支路间互不影响，所以R1电流不变，由并联电路电流特点可得R2的电流I2＝I′－I＝1.35
A－0.45
A＝0.9
A，所以R2＝＝＝5
Ω。
(3)只闭合开关S2时，R1断路，R2与R3串联，电压表测R3两端电压，电流表测电路中电流，电流表量程0～3
A，R3允许通过最大电流为0.5
A，所以电路中最大电流Imax＝0.5
A时，滑动变阻器此时接入电路的阻值最小，由I＝得此时电路总电阻R总＝＝＝9
Ω，所以滑动变阻器接入电路的最小阻值Rmin＝R总－R2＝9
Ω－5
Ω＝4
Ω；
电压表量程0～3
V，当滑动变阻器上电压为3
V时，滑动变阻器接入电路的电阻最大，电流最小，此时电流Imin＝＝＝＝0.3
A，所以滑动变阻器接入电路的最大阻值Rmax＝＝＝10
Ω，所以变阻器的取值范围为4～10
Ω。
