教科版九年级物理上册

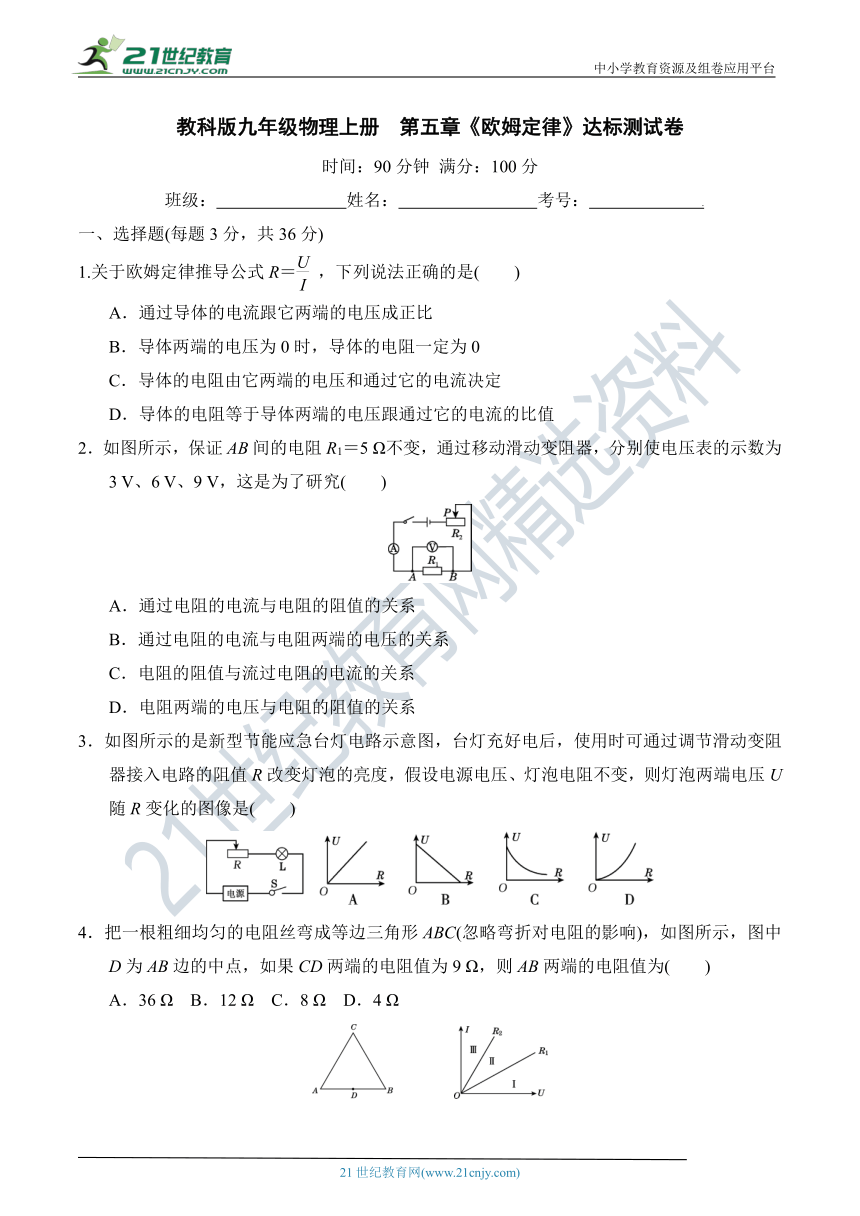

第五章《欧姆定律》达标测试卷
时间：90分钟
满分：100分
班级：
姓名：
考号：
.
一、选择题(每题3分，共36分)
1.关于欧姆定律推导公式R＝
，下列说法正确的是(　　)
A．通过导体的电流跟它两端的电压成正比
B．导体两端的电压为0时，导体的电阻一定为0
C．导体的电阻由它两端的电压和通过它的电流决定
D．导体的电阻等于导体两端的电压跟通过它的电流的比值
2．如图所示，保证AB间的电阻R1＝5
Ω不变，通过移动滑动变阻器，分别使电压表的示数为3
V、6
V、9
V，这是为了研究(　　)
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端的电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
3．如图所示的是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假设电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是(　　)
　
4．把一根粗细均匀的电阻丝弯成等边三角形ABC(忽略弯折对电阻的影响)，如图所示，图中D为AB边的中点，如果CD两端的电阻值为9
Ω，则AB两端的电阻值为(　　)
A．36
Ω
B．12
Ω
C．8
Ω
D．4
Ω
(第4题)
　　　　　
(第5题)

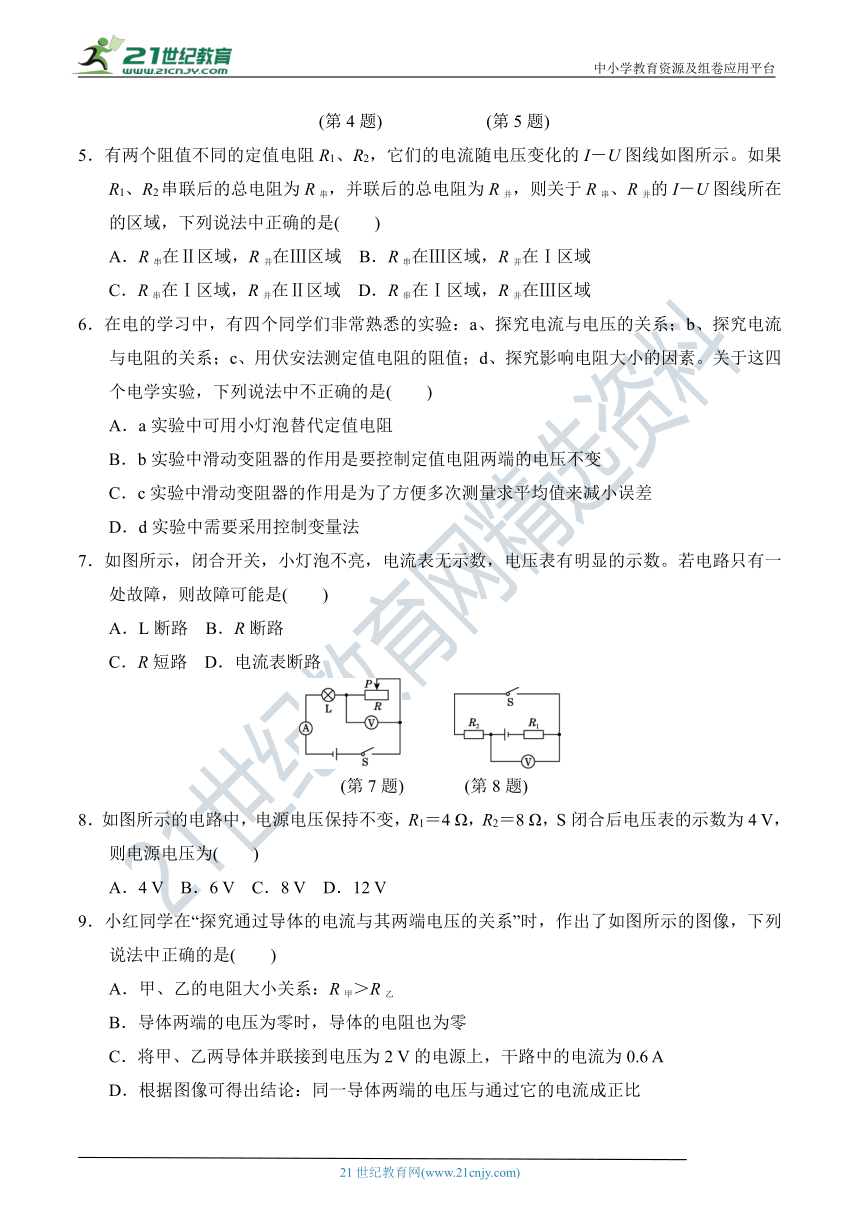

5．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I－U图线如图所示。如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I－U图线所在的区域，下列说法中正确的是(　　)
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅰ区域，R并在Ⅲ区域
6．在电的学习中，有四个同学们非常熟悉的实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、用伏安法测定值电阻的阻值；d、探究影响电阻大小的因素。关于这四个电学实验，下列说法中不正确的是(　　)
A．a实验中可用小灯泡替代定值电阻
B．b实验中滑动变阻器的作用是要控制定值电阻两端的电压不变
C．c实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差
D．d实验中需要采用控制变量法
7．如图所示，闭合开关，小灯泡不亮，电流表无示数，电压表有明显的示数。若电路只有一处故障，则故障可能是(　　)
A．L断路
B．R断路
C．R短路
D．电流表断路
(第7题)　　　
(第8题)
8．如图所示的电路中，电源电压保持不变，R1＝4
Ω，R2＝8
Ω，S闭合后电压表的示数为4
V，则电源电压为(　　)
A．4
V
B．6
V
C．8
V
D．12
V
9．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图像，下列说法中正确的是(　　)
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2
V的电源上，干路中的电流为0.6
A
D．根据图像可得出结论：同一导体两端的电压与通过它的电流成正比
(第9题)　
(第10题)
　
(第11题)
10．如图所示是自动测定油量装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后(　　)
A．滑动变阻器Rx接入电路的阻值随油量的增加而增大
B．电压表的示数随油量的增加而增大
C．油量表是由电压表改制成的
D．油量表的示数随油量的增加而减小
11．如图所示电路，电源电压不变，滑动变阻器上标有“2
A　20
Ω”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是(　　)
12．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(　　)
A．I2＝I1、U2＜U1
B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1
D．I2＜I1、U2＜U1
二、填空题(每空1分，共19分)

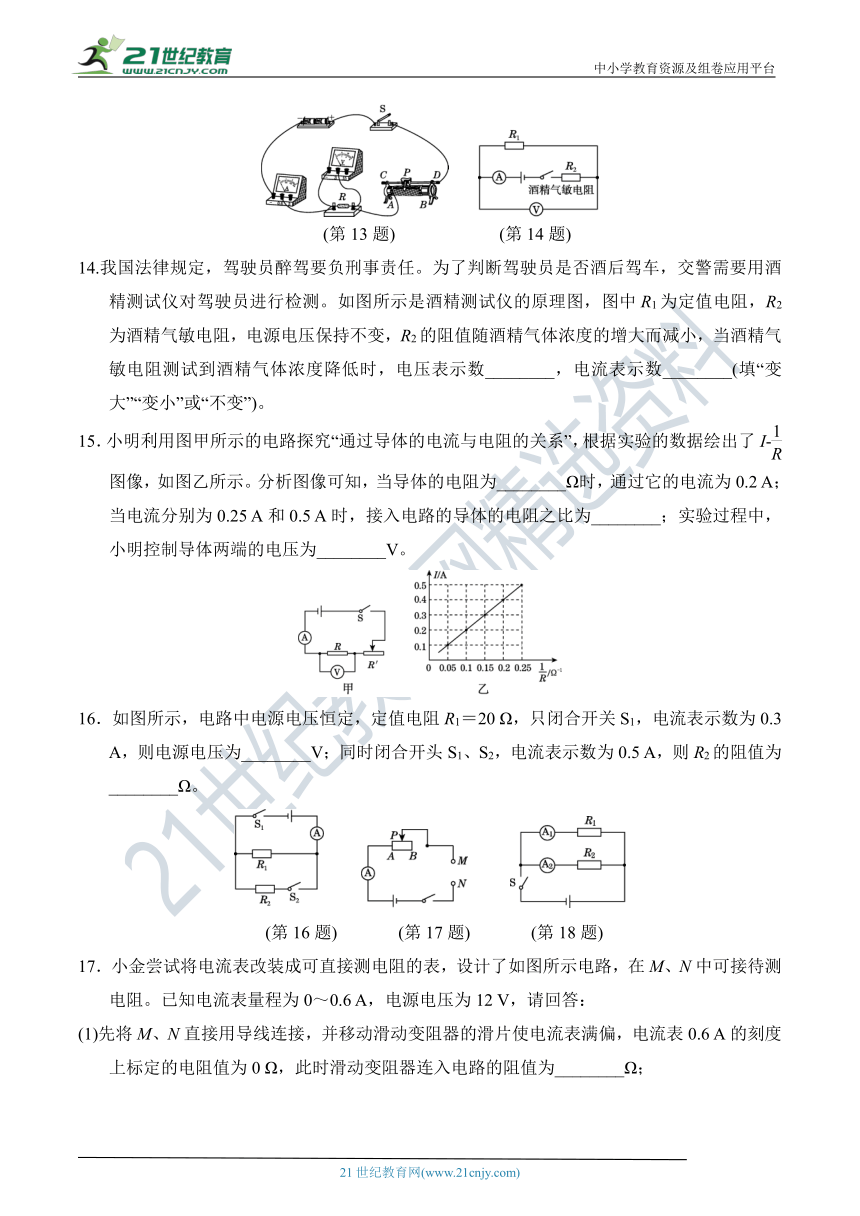

13．小文在探究“电流跟电压的关系”时，连接了如图的电路，实验中需要控制________不变，改变电压。在此电路基础上，不增减器材，改变电压的操作：闭合开关__________________________________。
(第13题)
　　　　
(第14题)
14.我国法律规定，驾驶员醉驾要负刑事责任。为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。如图所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度降低时，电压表示数________，电流表示数________(填“变大”“变小”或“不变”)。
15．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I?-图像，如图乙所示。分析图像可知，当导体的电阻为________Ω时，通过它的电流为0.2
A；当电流分别为0.25
A和0.5
A时，接入电路的导体的电阻之比为________；实验过程中，小明控制导体两端的电压为________V。
16．如图所示，电路中电源电压恒定，定值电阻R1＝20
Ω，只闭合开关S1，电流表示数为0.3
A，则电源电压为________V；同时闭合开头S1、S2，电流表示数为0.5
A，则R2的阻值为________Ω。
(第16题)　　　
(第17题)　　　
(第18题)
17．小金尝试将电流表改装成可直接测电阻的表，设计了如图所示电路，在M、N中可接待测电阻。已知电流表量程为0～0.6
A，电源电压为12
V，请回答：
(1)先将M、N直接用导线连接，并移动滑动变阻器的滑片使电流表满偏，电流表0.6
A的刻度上标定的电阻值为0
Ω，此时滑动变阻器连入电路的阻值为________Ω；

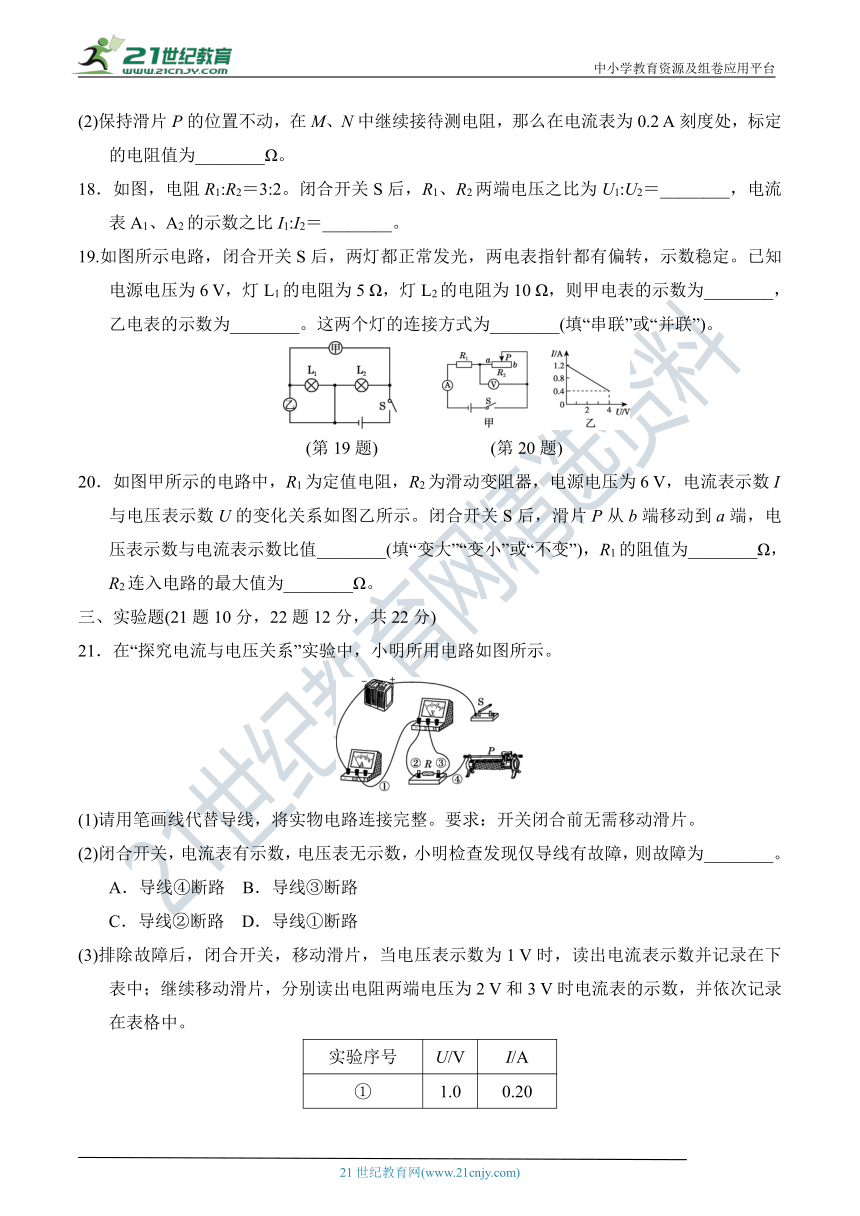

(2)保持滑片P的位置不动，在M、N中继续接待测电阻，那么在电流表为0.2
A刻度处，标定的电阻值为________Ω。
18．如图，电阻R1:R2＝3:2。闭合开关S后，R1、R2两端电压之比为U1:U2＝________，电流表A1、A2的示数之比I1:I2＝________。
19.如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为6
V，灯L1的电阻为5
Ω，灯L2的电阻为10
Ω，则甲电表的示数为________，乙电表的示数为________。这两个灯的连接方式为________(填“串联”或“并联”)。
(第19题)
　　　
　
(第20题)
20．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为6
V，电流表示数I与电压表示数U的变化关系如图乙所示。闭合开关S后，滑片P从b端移动到a端，电压表示数与电流表示数比值________(填“变大”“变小”或“不变”)，R1的阻值为________Ω，R2连入电路的最大值为________Ω。
三、实验题(21题10分，22题12分，共22分)
21．在“探究电流与电压关系”实验中，小明所用电路如图所示。
(1)请用笔画线代替导线，将实物电路连接完整。要求：开关闭合前无需移动滑片。
(2)闭合开关，电流表有示数，电压表无示数，小明检查发现仅导线有故障，则故障为________。
A．导线④断路　B．导线③断路　
C．导线②断路　D．导线①断路
(3)排除故障后，闭合开关，移动滑片，当电压表示数为1
V时，读出电流表示数并记录在下表中；继续移动滑片，分别读出电阻两端电压为2
V和3
V时电流表的示数，并依次记录在表格中。
实验序号
U/V
I/A
①
1.0
0.20
②
2.0
0.40
③
3.0
0.58
(4)分析表中数据，可得出的结论是________________。
(5)实验结束，小明整理器材时发现定值电阻很热，他联想到：处理数据时，第三组数据之间的关系与前两组数据之间的关系存在差异，他和同组小华就此展开讨论，认为数据差异可能是由于________________造成的。由此反思实验过程：实验时每次读取数据后要__________________(写具体操作)，再记录数据，减小此因素对测量结果的影响。
22．某校学习小组想用不同方法测量未知电阻Rx的阻值，他们分成甲、乙两组分别进行实验：
(1)甲组设计了如图甲所示的电路图。
①请用笔画线代替导线将实物电路图乙连接完整(要求滑片P向左滑动时电路中的电流变大)。
②连接好电路后在开关闭合前，滑动变阻器的滑片P应滑至最______(填“左”或“右”)端，闭合开关S，将滑动变阻器的滑片P滑至某一位置后，此时电压表的示数记为U，电流表的示数记为I，则待测电阻Rx＝________(用题中给的字母表示)。
(2)乙组设计的实验电路图如图丙所示(其中电阻R1＝8
Ω)。
①根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或Rx中的一处发生故障，则故障是____________(填“R1断路”“R1短路”“Rx断路”或“Rx短路”)。
②故障排除后，闭合开关S得到电流表A2的示数I2＝0.48
A，电流表A1的示数如图丁所示，则I1＝________A；乙组所测待测电阻Rx＝________Ω。
四、综合计算题(23题9分，24题14分，共23分)
23．如图所示，电阻R1为10
Ω，电源电压为6
V，开关S闭合后，求：
(1)当滑动变阻器R接入电路的电阻R2为40
Ω时，通过电阻R1的电流。
(2)为了使通过电阻R1的电流为0.2
A，则滑动变阻器接入电路的电阻阻值为多大？
24．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图a所示。其中，电源电压U＝4
V(恒定不变)，V是电压表，量程为0～3
V，R0是定值电阻，R0＝300
Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图b所示。闭合开关S后，求：
(1)当环境温度为40
℃时，热敏电阻Rt的阻值是多少？
(2)当环境温度为40
℃时，电压表的示数是多少？
(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
答案
一、1．D　2．B　3．C　4．C　5．D　6．A
7．B　点拨：闭合开关，小灯泡不亮、电流表无示数，说明电路中某处断路，电压表有明显的示数，则说明电压表、灯泡L、电流表A、开关S和电源是相连通的，所以故障可能是R断路。
8．B　点拨：由电路图可知，R1与R2串联，电压表测R2两端的电压，则电路中的电流：I＝＝＝0.5
A；因串联电路中总电阻等于各分电阻之和，所以，R总＝R1＋R2，电源电压：U＝IR总＝I(R1＋R2)＝0.5
A×(4
Ω＋8
Ω)＝6
V。
9．C　点拨：当甲、乙两端电压都为2
V时，I甲＝0.4
A，I乙＝0.2
A，I甲＞I乙，根据I＝可知R甲＜R乙，故A错误；电阻是导体本身的一种性质，与其两端的电压和通过它的电流无关，所以导体两端的电压为零时电阻的阻值不变，故B错误；当甲、乙两导体并联接到电压为2
V的电源上时，U甲＝U乙＝2
V，由图可知I甲＝0.4
A，I乙＝0.2
A，因此干路电流：I＝I甲＋I乙＝0.4
A＋0.2
A＝0.6
A，故C正确；根据数据和图像得出的结论是同一导体，电阻一定时，通过它的电流与它两端的电压成正比，故D错误。
10．B　点拨：由电路图可知，油量表串联在电路中，则油量表是由电流表改装而成的，故C错误；定值电阻R0与滑动变阻器Rx串联，油量表(电流表)测电路中的电流，电压表测R0两端的电压，当油量增加时，浮标上移，在杠杆的作用下滑片下移，变阻器Rx接入电路的电阻减小，由I＝可知，电路中的电流增大，即电流表(油量表)的示数增大，故A、D错误；由U＝IR可知，电路中电流增大时，R0两端的电压增大，即电压表的示数增大，故B正确。
11．D　点拨：由电路图可知，灯泡L与滑动变阻器R串联，则通过小灯泡L的电流：I＝；当变阻器连入电路的电阻R增大时，总电阻增大，由表达式可知，通过灯泡的电流变小，故A、B错误；当滑动变阻器接入电路中的电阻最大即R＝20
Ω时，电路中的总电阻最大，通过灯泡的电流最小，但不为零，故C错误、D正确。
12．C　点拨：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，示数为U1，电流表测电路中的电流，示数为I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，示数为U2，其大小等于电源电压，故U2＞U1，电流表测电路中的电流，示数为I2；因为串联电路中总电阻等于各分电阻之和，所以电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，I2＞I1,
C正确。
二、13．电阻；调节滑片P到不同位置，同时观察电压表示数
14．变小；变小
15．10；2:1；2
16．6；30
17．(1)20　(2)40
点拨：(1)先将M、N直接用导线连接，并移动滑动变阻器的滑片使电流表满偏，则电流表0.6
A的刻度上标定的电阻值为0
Ω；由此可得此时滑动变阻器连入电路的阻值：R滑＝＝＝20
Ω。(2)当电路中的电流为0.2
A时，电路中的总电阻：R总＝＝＝60
Ω；因串联电路中总电阻等于各个分电阻之和，所以，电流表0.2
A刻度处所标定的电阻值：R定＝R总－R滑＝60
Ω－20
Ω＝40
Ω。
18．1:1；2:3
点拨：由电路图可知，两电阻并联，电流表A1测R1支路的电流，A2测R2支路的电流，因为并联电路中各支路两端的电压相等，所以U1:U2＝1:1。根据欧姆定律可知，并联电路中电流之比等于电阻的反比，故I1:I2＝2:3。
19．1.2
A；6
V；并联
点拨：由电路图可知，当甲为电压表时，灯泡L1被短路，因此甲电表为电流表。若乙也为电流表，则电路短路，所以乙电表为电压表；两灯泡并联，乙电压表测电源电压，甲电流表测L1支路的电流。因并联电路中各支路两端的电压相等，所以甲电流表的示数：I1＝＝＝1.2
A；由电源电压可知，乙电压表的示数为6
V。
20．变小；5；10
点拨：由图甲可知，R1、R2串联。电压表示数与电流表示数比值等于滑动变阻器连入电路的电阻，当滑片P从b端移动到a端时，滑动变阻器连入电路的电阻减小，所以滑片P从b端移动到a端的过程中，电压表示数与电流表示数比值减小；当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1＝1.2
A，根据欧姆定律可得：R1＝＝＝5
Ω；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，I2＝0.4
A，U2＝4
V，根据I＝可得，滑动变阻器接入电路的最大阻值：R2＝＝＝10
Ω。
三、21．解：(1)如图所示。
INCLUDEPICTURE
"D:\\荣德基语文期末冲刺复习资料袋2021\\9上物理教科版（荣德基21）\\55.tif"
\
MERGEFORMAT
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\JK\\word\\55.tif"
\
MERGEFORMATINET
(2)B
(4)当电阻的阻值一定时，电流随着电压的增大而增大
(5)温度变化导致R变大；断开开关
22．解：(1)①如图所示。
INCLUDEPICTURE
"D:\\荣德基语文期末冲刺复习资料袋2021\\9上物理教科版（荣德基21）\\加20.tif"
\
MERGEFORMAT
INCLUDEPICTURE
"F:\\邵\\21秋\\物理\\9年级\\JK\\word\\加20.tif"
\
MERGEFORMATINET
②右；
(2)①
R1断路　②
0.36；6
四、23．解：(1)由电路图可知，R与R1串联，当滑动变阻器R接入电路的电阻R2为40
Ω时，电路总电阻：R总＝R1＋R2＝10
Ω＋40
Ω＝50
Ω；由I＝可得，电路电流：I＝＝＝0.12
A；由于串联电路电流处处相等，所以通过电阻R1的电流I1为0.12
A。
(2)当通过电阻R1的电流为0.2
A时，电路的总电阻：R总′＝＝＝30
Ω；滑动变阻器接入电路的电阻阻值：R＝R总′－R1＝30
Ω－10
Ω＝20
Ω。
24．解：(1)根据图b可读出环境温度为40
℃时对应的热敏电阻Rt的阻值为200
Ω。
(2)环境温度为40
℃时，根据电阻的串联特点可知：
R总＝R0＋Rt＝300
Ω＋200
Ω＝500
Ω，
则I＝＝＝0.008
A，
由欧姆定律得：R0两端的电压U0＝IR0＝0.008
A×300
Ω＝2.4
V，即电压表的示数为2.4
V。
(3)由题意可知电压表允许的最大值为3
V，且此时电路能够测量的温度最高，此时电路中的电流：I′＝＝＝0.01
A。Ut′＝U－U0′＝4
V－3
V＝1
V，由欧姆定律得：此时热敏电阻的阻值Rt′＝＝＝100
Ω，
根据图b可查得热敏电阻的阻值为100
Ω时对应环境温度为80
℃，即此电路所允许的最高温度为80
℃。
