(共22张PPT)
7.2
弹力

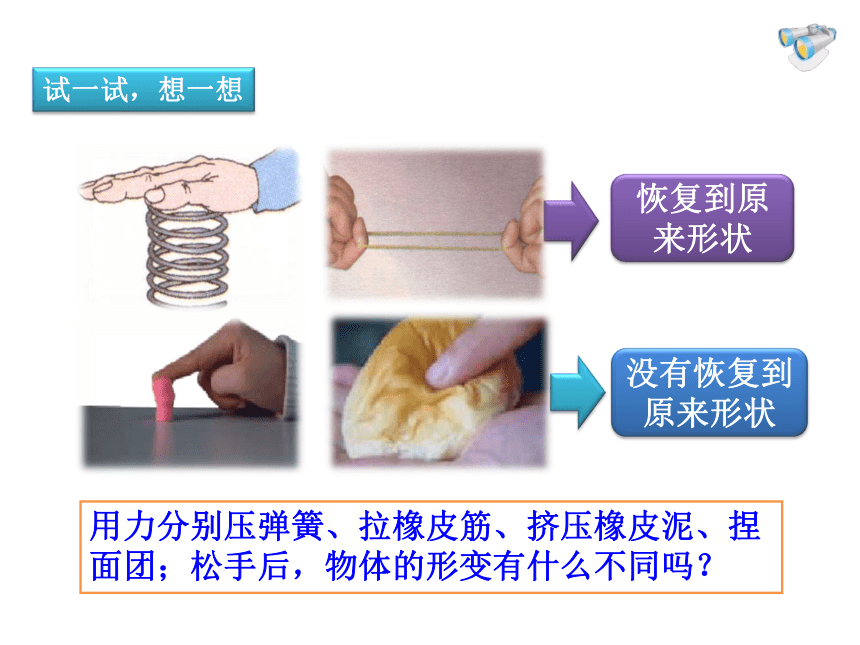

试一试，想一想
用力分别压弹簧、拉橡皮筋、挤压橡皮泥、捏面团；松手后，物体的形变有什么不同吗？
恢复到原来形状
没有恢复到原来形状

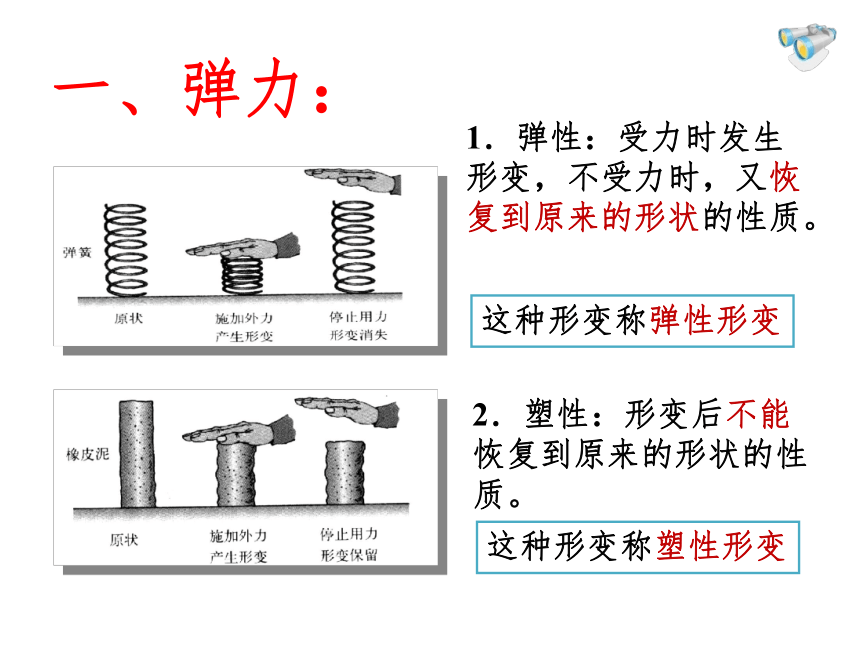

一、弹力：
1．弹性：受力时发生形变，不受力时，又恢复到原来的形状的性质。
2．塑性：形变后不能恢复到原来的形状的性质。
这种形变称弹性形变
这种形变称塑性形变

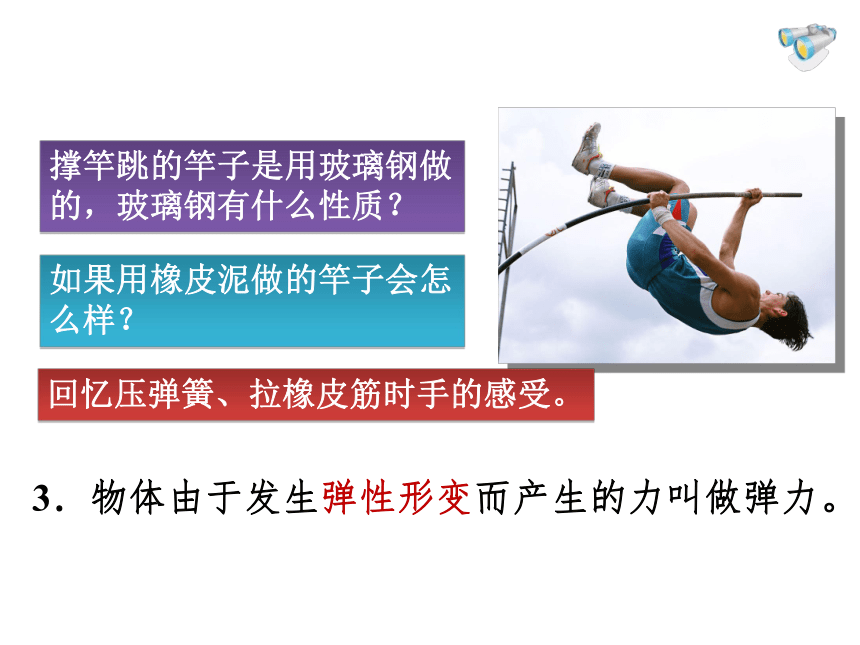

撑竿跳的竿子是用玻璃钢做的，玻璃钢有什么性质？
如果用橡皮泥做的竿子会怎么样？
回忆压弹簧、拉橡皮筋时手的感受。
3．物体由于发生弹性形变而产生的力叫做弹力。
思考：
（1）弹力产生的条件是什么？
（2）弹力的方向又是指向什么方向？
（3）弹力的大小由什么决定？

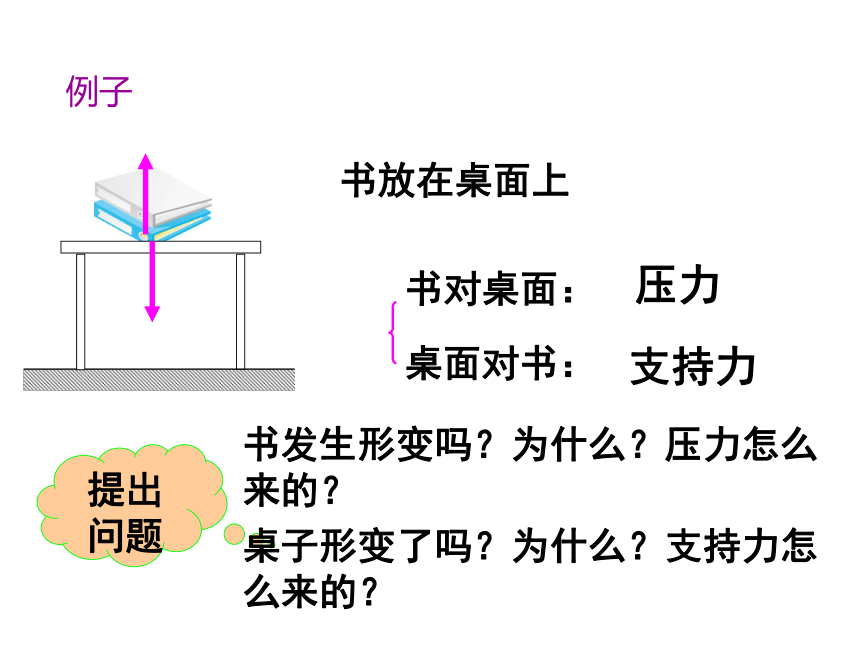

例子
书放在桌面上
书对桌面：
桌面对书：
压力
支持力
提出问题
书发生形变吗？为什么？压力怎么来的？
桌子形变了吗？为什么？支持力怎么来的？

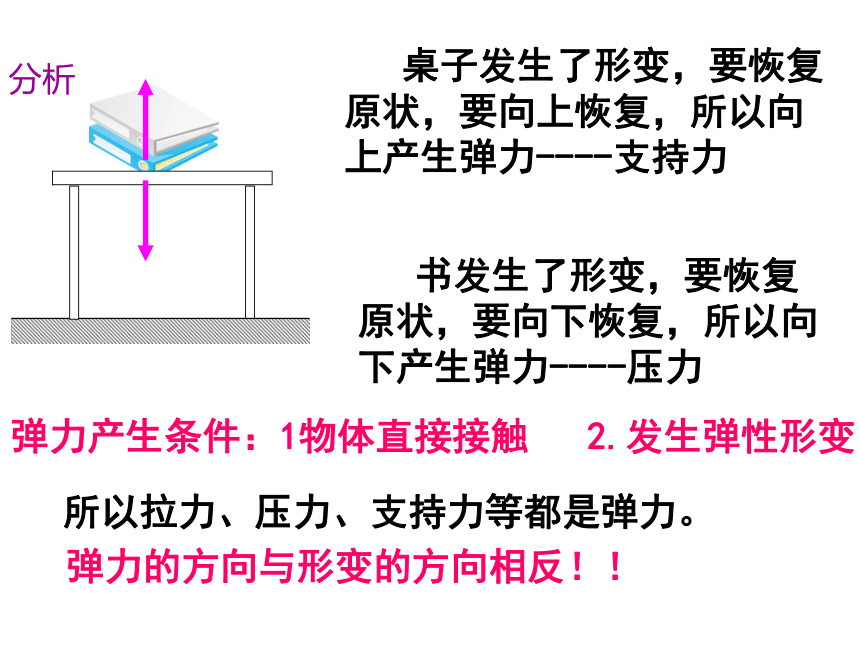

分析
书发生了形变，要恢复原状，要向下恢复，所以向下产生弹力----压力
桌子发生了形变，要恢复原状，要向上恢复，所以向上产生弹力----支持力
所以拉力、压力、支持力等都是弹力。
弹力的方向与形变的方向相反！！
弹力产生条件：1物体直接接触
2.发生弹性形变

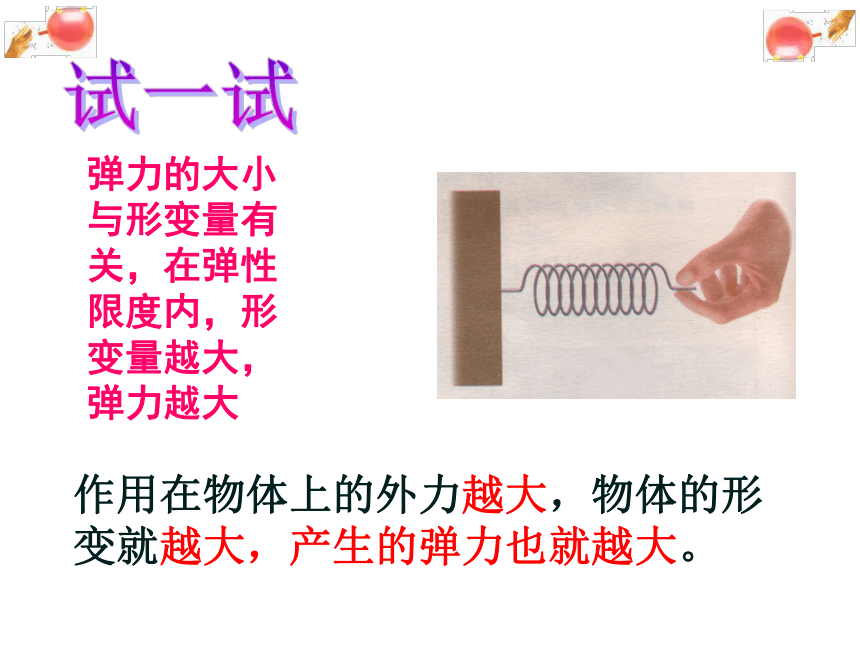

试一试
作用在物体上的外力越大，物体的形变就越大，产生的弹力也就越大。
弹力的大小与形变量有关，在弹性限度内，形变量越大，弹力越大

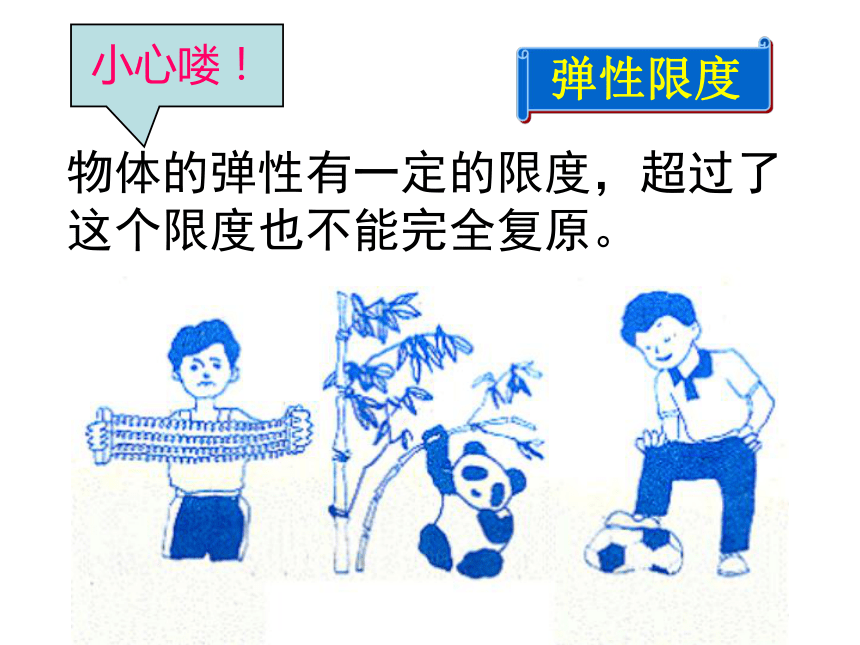

物体的弹性有一定的限度，超过了这个限度也不能完全复原。
小心喽！
弹性限度
探究：弹簧伸长长度与所受拉力的
关系
探究：弹簧伸长长度和所受拉力
的关系
注意
发生弹性形变的物体，当外力超过一定的限度也会发生塑性形变，即撤去外力后，不能恢复原状。
弹簧伸长长度跟所受拉力成正比
结论
二、弹簧测力计
1．原理：在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长。（弹簧伸长长度跟所受拉力成正比）
弹簧
刻度盘
指针
挂钩
2．构造：主要由刻度盘、弹簧、指针、挂钩等组成。
3．认清弹簧测力计的量程和
分度值。
不要超过弹簧测力计的量程。
右侧弹簧测力计的
量
程：
；
分度值：
；
测量值：
。
0~5
N
0.2
N
1.4
N
实验
练习使用弹簧测力计
（1）观察弹簧测力计的量程，并认清它的每个小格表示多少牛。
（2）检查弹簧测力计的指针是否指在零刻度线上，如果不在，应该把指针调节到零刻度线上。
（3）用手拉弹簧测力计的挂钩，并分别使指针指到1
N、3
N、5
N的位置，感受1
N、3
N、5
N的力。
实验
（4）测量身边小物体对弹簧测力计的拉力。
①
把文具袋悬挂在弹簧测力计的挂钩上，
文具袋对弹簧测力计的拉力F1=
。
②
用弹簧测力计沿水平方向拖动桌面上的
文具袋，测量文具袋对弹簧测力计的拉
力F2=
。
（5）总结使用弹簧测力计时应注意的几点操作要求。
使用时注意：看、调、测、读四个环节。
注意:
1.测量前，明确量程和分度值。被测量的力不能大于测力计的量程，以免损坏测力计，最好对被测量预先估计。
2.使用前，沿弹簧的轴线方向轻轻来回拉动挂钩几次，放手后观察指针是否能回到原来指示的位置，以检查指针、弹簧和外壳之间是否有过大的摩擦；在观察弹簧测力计的指针是否指在零刻度线的位置，如果不是，则需调零。
3.测量时拉力方向应沿弹簧轴线的方向，以免挂钩杆与外壳之间产生过大的摩擦。
4.读数时，视线必须与指针对应的刻度线垂直。
4．其他形式的测力计
课堂小结
1.下列关于弹力产生条件的说法中，正确的是
（
）
A、物体间不相互接触，也能产生弹力。
B、只要两物体接触就一定会产生弹力。
C、只有弹簧才能产生弹力。
D、两个物体直接接触且互相挤压发生
弹性形变时才会产生弹力。
D
反馈练习
2.使用弹簧测力计时，若指针在“0”刻度
的下方就开始测量，则所测得的力的大
小将比实际的力
（
）
A、相同
B、偏小
C、偏大
D、无法确定
反馈练习
C
3.关于弹簧测力计的使用，下列几种说法中
错误的是（
）
A、弹簧测力计必须竖直放置。
B、使用前必须检查指针是否
在“0”刻度处。
C、使用时弹簧、指针、挂钩
不能与外壳摩擦。
D、使用时必须注意所测的力
不能超过弹簧测力计的测量范围。
反馈练习
A
