2020-2021学年高二上学期物理人教版（2019）必修第三册：11.5　实验：练习使用多用电表word版含答案

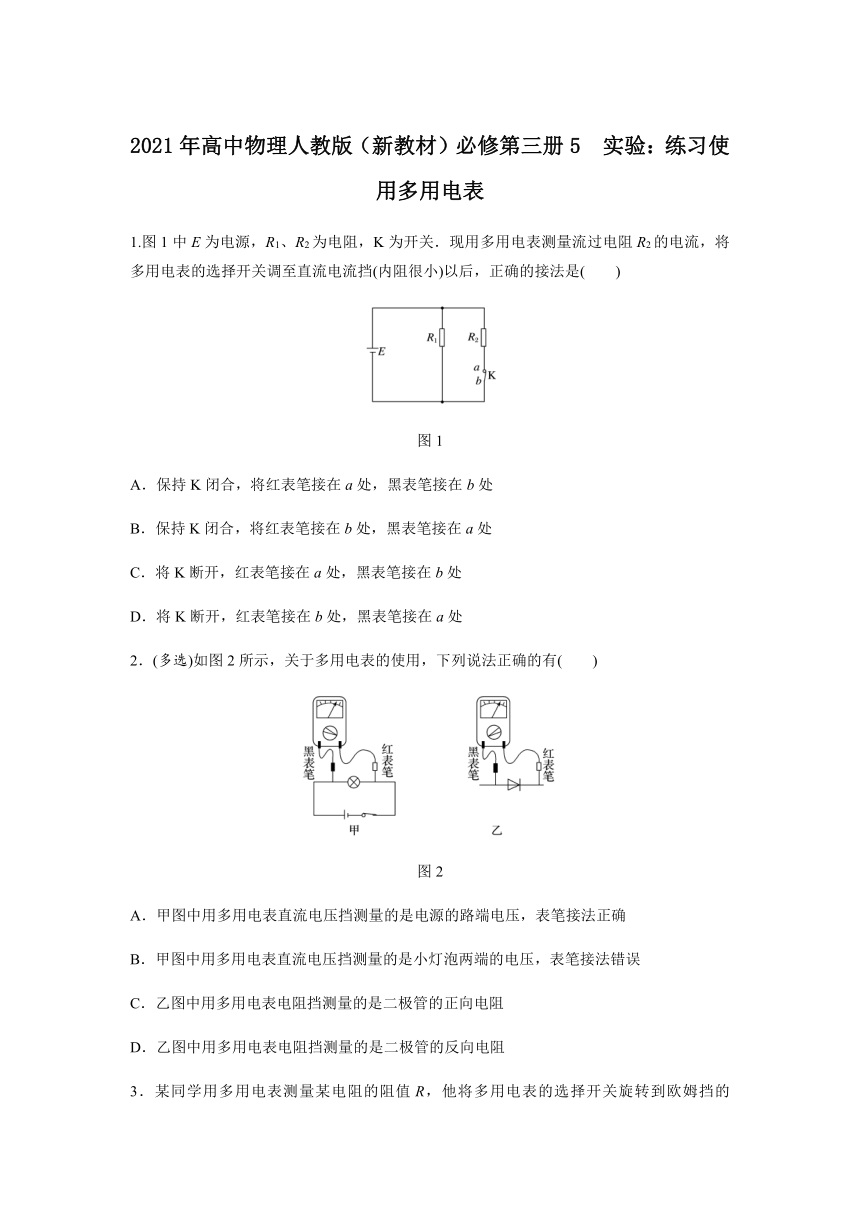

2021年高中物理人教版（新教材）必修第三册5　实验：练习使用多用电表
1.图1中E为电源，R1、R2为电阻，K为开关．现用多用电表测量流过电阻R2的电流，将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是(　　)
图1
A．保持K闭合，将红表笔接在a处，黑表笔接在b处
B．保持K闭合，将红表笔接在b处，黑表笔接在a处
C．将K断开，红表笔接在a处，黑表笔接在b处
D．将K断开，红表笔接在b处，黑表笔接在a处
2．(多选)如图2所示，关于多用电表的使用，下列说法正确的有(　　)
图2
A．甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确
B．甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误
C．乙图中用多用电表电阻挡测量的是二极管的正向电阻
D．乙图中用多用电表电阻挡测量的是二极管的反向电阻

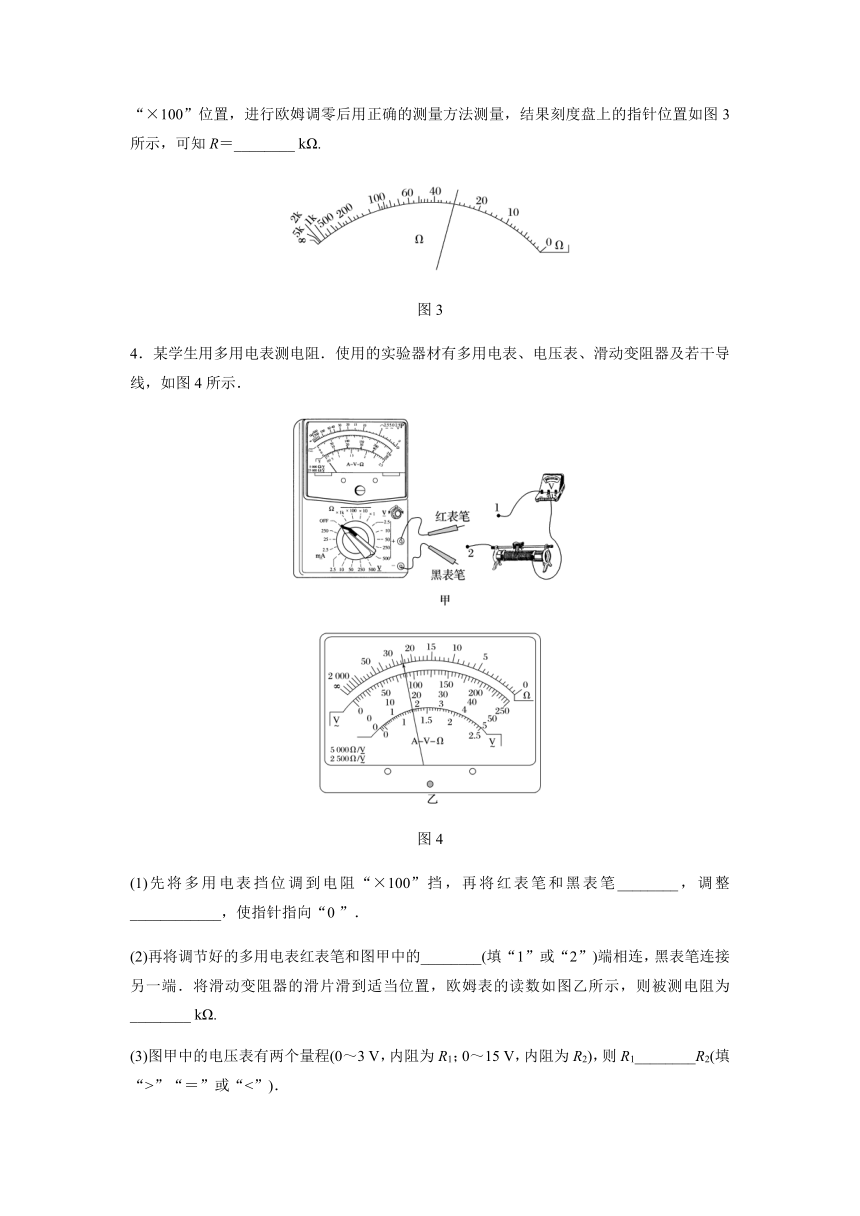

3．某同学用多用电表测量某电阻的阻值R，他将多用电表的选择开关旋转到欧姆挡的“×100”位置，进行欧姆调零后用正确的测量方法测量，结果刻度盘上的指针位置如图3所示，可知R＝________
kΩ.
图3
4．某学生用多用电表测电阻．使用的实验器材有多用电表、电压表、滑动变阻器及若干导线，如图4所示．
图4
(1)先将多用电表挡位调到电阻“×100”挡，再将红表笔和黑表笔________，调整____________，使指针指向“0
”．
(2)再将调节好的多用电表红表笔和图甲中的________(填“1”或“2”)端相连，黑表笔连接另一端．将滑动变阻器的滑片滑到适当位置，欧姆表的读数如图乙所示，则被测电阻为________
kΩ.
(3)图甲中的电压表有两个量程(0～3
V，内阻为R1；0～15
V，内阻为R2)，则R1________R2(填“>”“＝”或“<”)．
5．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：
(1)检查多用电表的机械零点．
(2)将红、黑表笔分别插入“＋”、“－”插孔，将选择开关拨至欧姆挡适当的挡位处．
(3)将红、黑表笔________，进行欧姆调零．
(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．
(5)为了得到准确的测量结果，应让电表指针尽量指在表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．
(6)测量完成后，将选择开关拨向“________”位置或交流电压最高挡．
6．某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后，动手测量一根金属丝的电阻．
(1)他们选择了欧姆“×10”挡，并用正确的操作方法测量时，发现指针偏转角度太大．为了得到更准确的数据，请你在以下操作中选择必要的步骤，排出合理的顺序是________．
①旋转选择开关至欧姆“×1”挡．②旋转选择开关至欧姆“×100”挡．③旋转选择开关至“OFF”挡，并拔出两表笔．④将两表笔分别连接到金属丝的两端，读出阻值后，断开两表笔．⑤将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔．
A．①④③
B．①⑤④③
C．②④③
D．②⑤④③
(2)经正确步骤操作，多用电表表盘示数如图5所示，则金属丝的电阻约为________
Ω.
图5
(3)在(2)问的表盘示数情况下，当选择开关为直流100
mA时读数为________，当选择开关为直流2.5
V时读数为________．

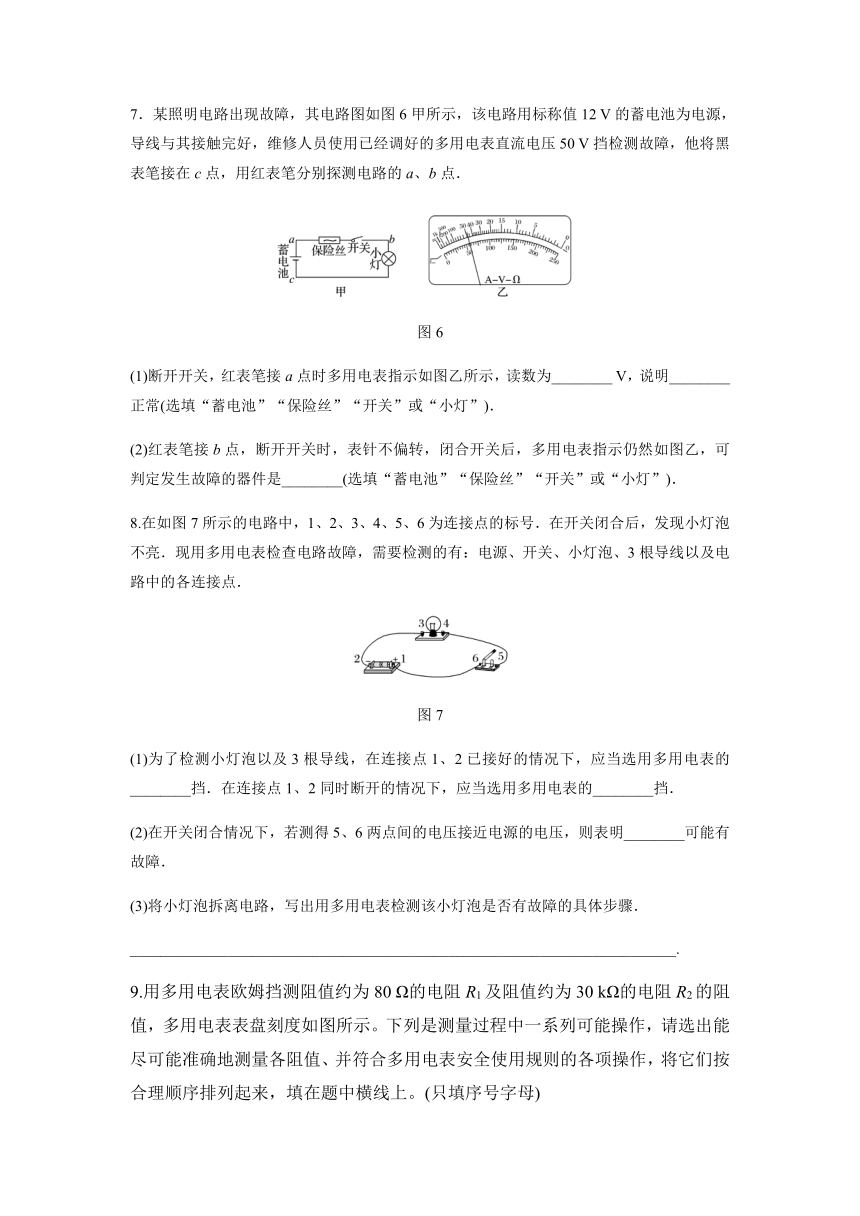

7．某照明电路出现故障，其电路图如图6甲所示，该电路用标称值12
V的蓄电池为电源，导线与其接触完好，维修人员使用已经调好的多用电表直流电压50
V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．
图6
(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________
V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．
(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．
8.在如图7所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
图7
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电压，则表明________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
________________________________________________________________________.
9.用多用电表欧姆挡测阻值约为80
Ω的电阻R1及阻值约为30
kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A.旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B.旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C.旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D.旋动选择开关，使其尖端对准欧姆挡“×1
k”的位置；
E.旋动选择开关，使其尖端对准“OFF”的位置；
F.将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G.将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H.调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I.将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是_________________________________。
10.用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示，若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。
指针位置
选择开关所处挡位
读数
a
直流电流100
mA
________mA
直流电压2.5
V
________V
b
电阻×100
________Ω
11.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数和测量。
A.将K旋转到电阻挡“×1
k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔的金属部分分别与被测电阻的两根引线相接
D.将两表笔短接，旋动合适部件，对电表进行校准
参考答案及解析
1.答案：C
解析：电流表应串联在电路中，将K断开，将多用电表的两个表笔接入电路时应遵循“红入黑出”的原则，所以红表笔接在a处，黑表笔接在b处，所以C选项正确．
2.答案：BC
解析：题图甲中用多用电表直流电压挡测量的是小灯泡两端的电压，电流应从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确；电流从黑表笔流出，从红表笔流入，所以题图乙中用多用电表电阻挡测量的是二极管的正向电阻，故C正确，D错误．
3.答案：3
4.答案：(1)短接　欧姆调零旋钮　(2)1　2.5　(3)<
5.答案：(3)短接　(4)红　黑　(5)中央　(6)OFF
6.答案：(1)B　(2)22　(3)40.0
mA　1.00
V
解析：(1)用多用电表测金属丝的电阻，选择了欧姆“×10”挡，用正确的操作方法测量时，发现指针偏转角度太大，说明电阻较小，应该旋转选择开关至欧姆“×1”挡，将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔．将两表笔分别连接到金属丝的两端，读出阻值后，断开两表笔．旋转选择开关至“OFF”挡，并拔出两表笔．合理的顺序是①⑤④③，选项B正确．
(2)读数乘以倍率就是最后的结果．
(3)当选择开关为直流100
mA时读数为40.0
mA，当选择开关为直流2.5
V时读数为1.00
V.
7.答案：(1)11.5(11.2～11.8均可)　蓄电池　(2)小灯
8.答案：(1)直流电压　欧姆　(2)开关或连接点5、6
(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻，如电阻为无穷大，表明小灯泡有故障
解析：用多用电表欧姆挡测电阻时必须将其从电路中断开，在点1和点2已接好的情况下，应选用多用电表的直流电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．在开关闭合时，若测得5、6两点间电压接近电源的电压，可知开关或连接点5、6出现故障．把小灯泡拆离电路后，检测小灯泡是否有故障可用多用电表的欧姆挡调零后进行测量，如果电阻无穷大，说明灯泡有故障．
9.答案：HAIFCIGE
解析：用多用电表测电阻的一般步骤为：调机械零点→选挡→调欧姆零点→测量→断开→将选择开关置“OFF”挡或交变电压最高挡。注意每换一个挡位，需重新调欧姆零点。选挡的原则是使在测电阻时指针尽量指在表盘中央部分，一般应使指针指在满偏的～之间，即2R中～R中之间。例如题图中表盘中央位置的刻度为150，若选“×10”挡，则R中＝1
500
Ω，测量范围为750
Ω～3
kΩ为佳。
10.答案：20　0.50　300
解析：直流电流100
mA挡，读第二行刻度“0～10”一排，最小分度值为2
mA，估读到1
mA就可以了，读数为20
mA；直流电压2.5
V挡，读第二行刻度“0～250”一排，最小分度值为0.05
V，估读到0.01
V就可以了，读数为0.50
V；电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.0”乘以倍率“100”。
11.答案：(1)S　(3)T　0刻线　(4)ADC
解析：多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心转动调零螺丝S，使指针对准电流的“0”刻线。然后转动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使指针对准满偏刻度(即电阻的“0”刻线)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值。若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，从“×100”挡位更换到“×1
k”的挡位。
