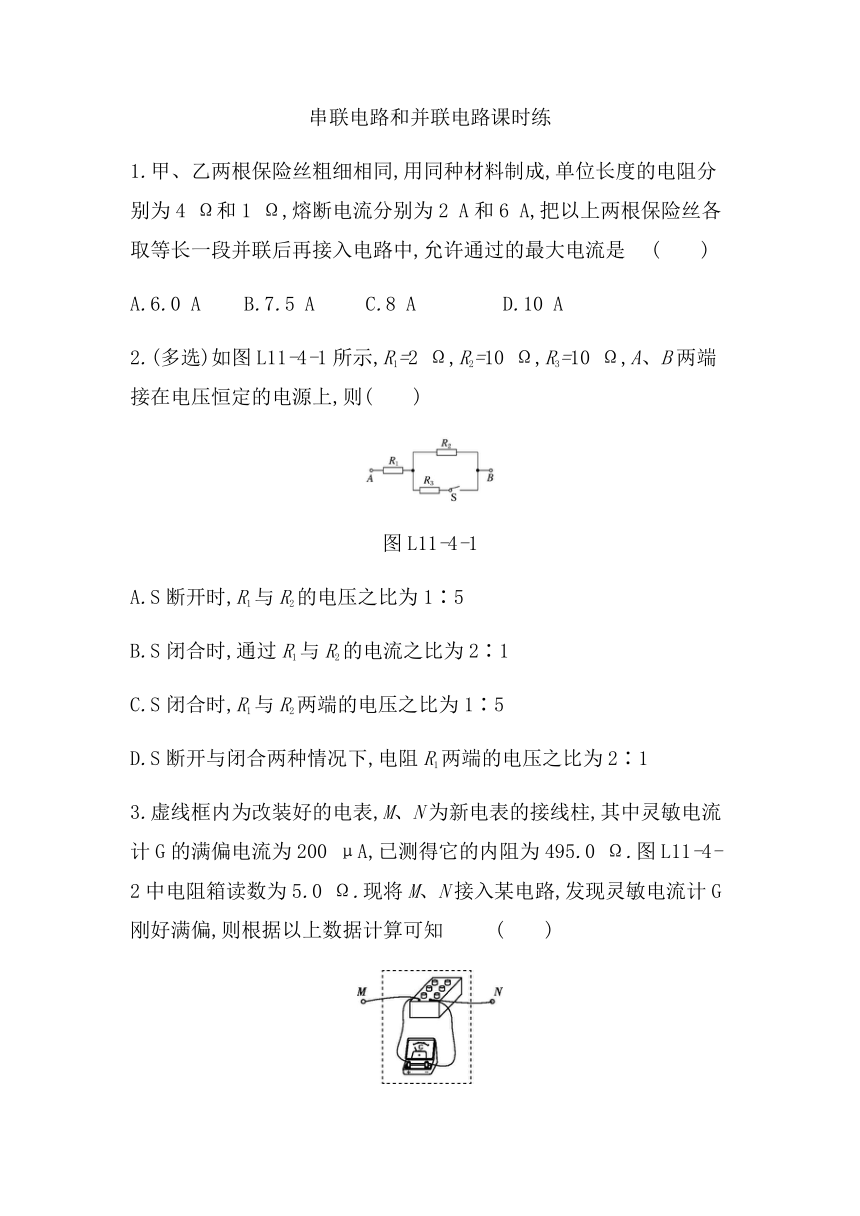

串联电路和并联电路课时练
1.甲、乙两根保险丝粗细相同,用同种材料制成,单位长度的电阻分别为4
Ω和1
Ω,熔断电流分别为2
A和6
A,把以上两根保险丝各取等长一段并联后再接入电路中,允许通过的最大电流是
(　　)
A.6.0
A
B.7.5
A
C.8
A
D.10
A
2.(多选)如图L11-4-1所示,R1=2
Ω,R2=10
Ω,R3=10
Ω,A、B两端接在电压恒定的电源上,则(　　)
图L11-4-1
A.S断开时,R1与R2的电压之比为1∶5
B.S闭合时,通过R1与R2的电流之比为2∶1
C.S闭合时,R1与R2两端的电压之比为1∶5
D.S断开与闭合两种情况下,电阻R1两端的电压之比为2∶1
3.虚线框内为改装好的电表,M、N为新电表的接线柱,其中灵敏电流计G的满偏电流为200
μA,已测得它的内阻为495.0
Ω.图L11-4-2中电阻箱读数为5.0
Ω.现将M、N接入某电路,发现灵敏电流计G刚好满偏,则根据以上数据计算可知
(　　)
图L11-4-2
A.M、N两端的电压为1
mV
B.M、N两端的电压为100
mV
C.流过M、N的电流为2
μA
D.流过M、N的电流为20
mA

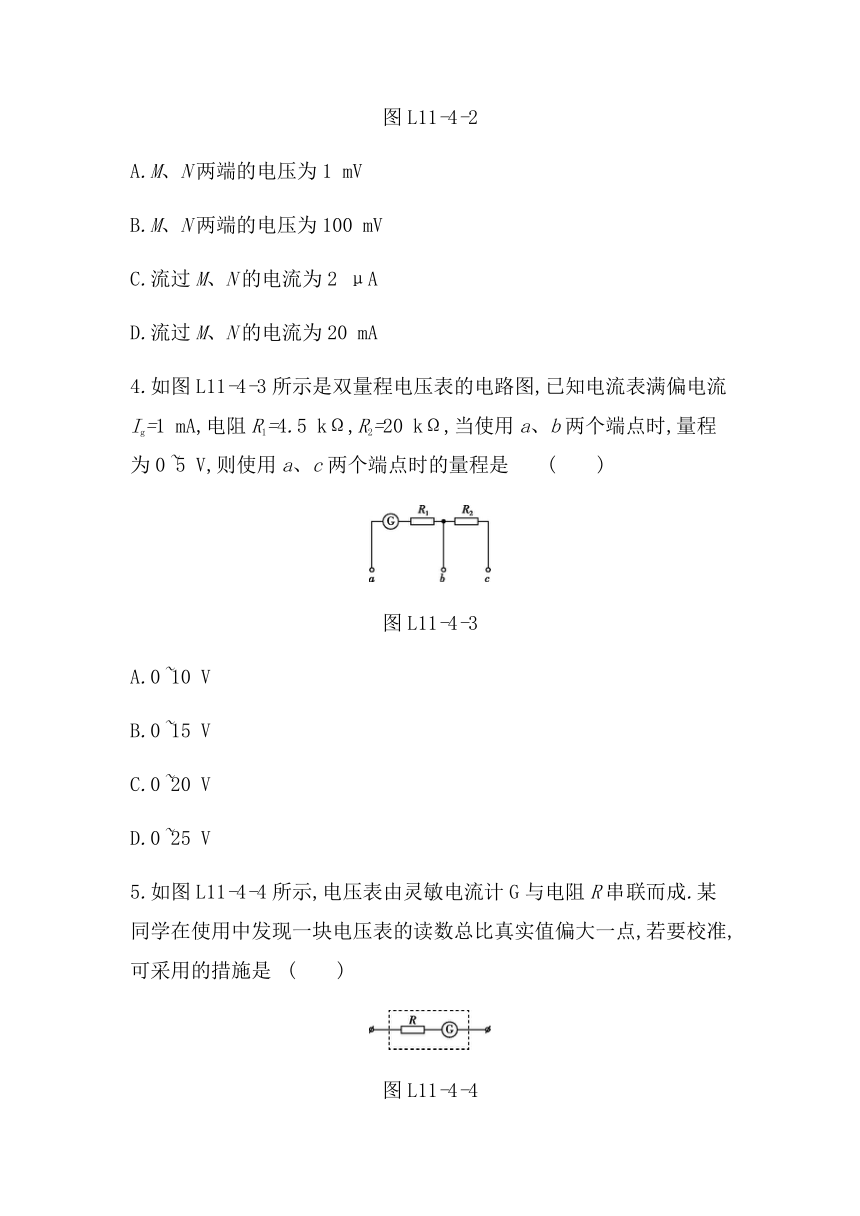

4.如图L11-4-3所示是双量程电压表的电路图,已知电流表满偏电流Ig=1
mA,电阻R1=4.5
kΩ,R2=20
kΩ,当使用a、b两个端点时,量程为0~5
V,则使用a、c两个端点时的量程是
(　　)
图L11-4-3
A.0~10
V
B.0~15
V
C.0~20
V
D.0~25
V
5.如图L11-4-4所示,电压表由灵敏电流计G与电阻R串联而成.某同学在使用中发现一块电压表的读数总比真实值偏大一点,若要校准,可采用的措施是
(　　)
图L11-4-4
A.在电阻R上串联一个比其大得多的电阻
B.在电阻R上串联一个比其小得多的电阻
C.在电阻R上并联一个比其大得多的电阻
D.在电阻R上并联一个比其小得多的电阻

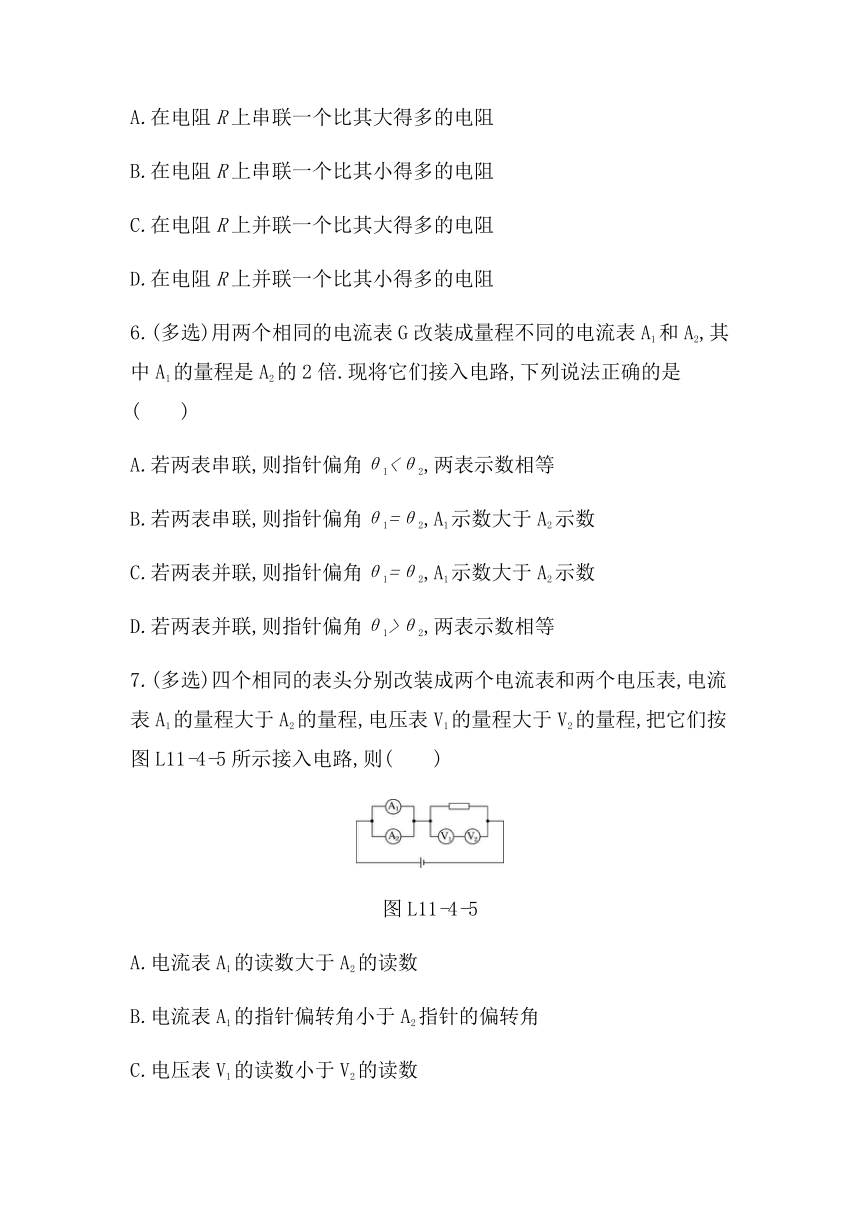

6.(多选)用两个相同的电流表G改装成量程不同的电流表A1和A2,其中A1的量程是A2的2倍.现将它们接入电路,下列说法正确的是(　　)
A.若两表串联,则指针偏角θ1<θ2,两表示数相等
B.若两表串联,则指针偏角θ1=θ2,A1示数大于A2示数
C.若两表并联,则指针偏角θ1=θ2,A1示数大于A2示数
D.若两表并联,则指针偏角θ1>θ2,两表示数相等
7.(多选)四个相同的表头分别改装成两个电流表和两个电压表,电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,把它们按图L11-4-5所示接入电路,则(　　)
图L11-4-5
A.电流表A1的读数大于A2的读数
B.电流表A1的指针偏转角小于A2指针的偏转角
C.电压表V1的读数小于V2的读数
D.电压表V1的指针偏转角等于V2的指针偏转角

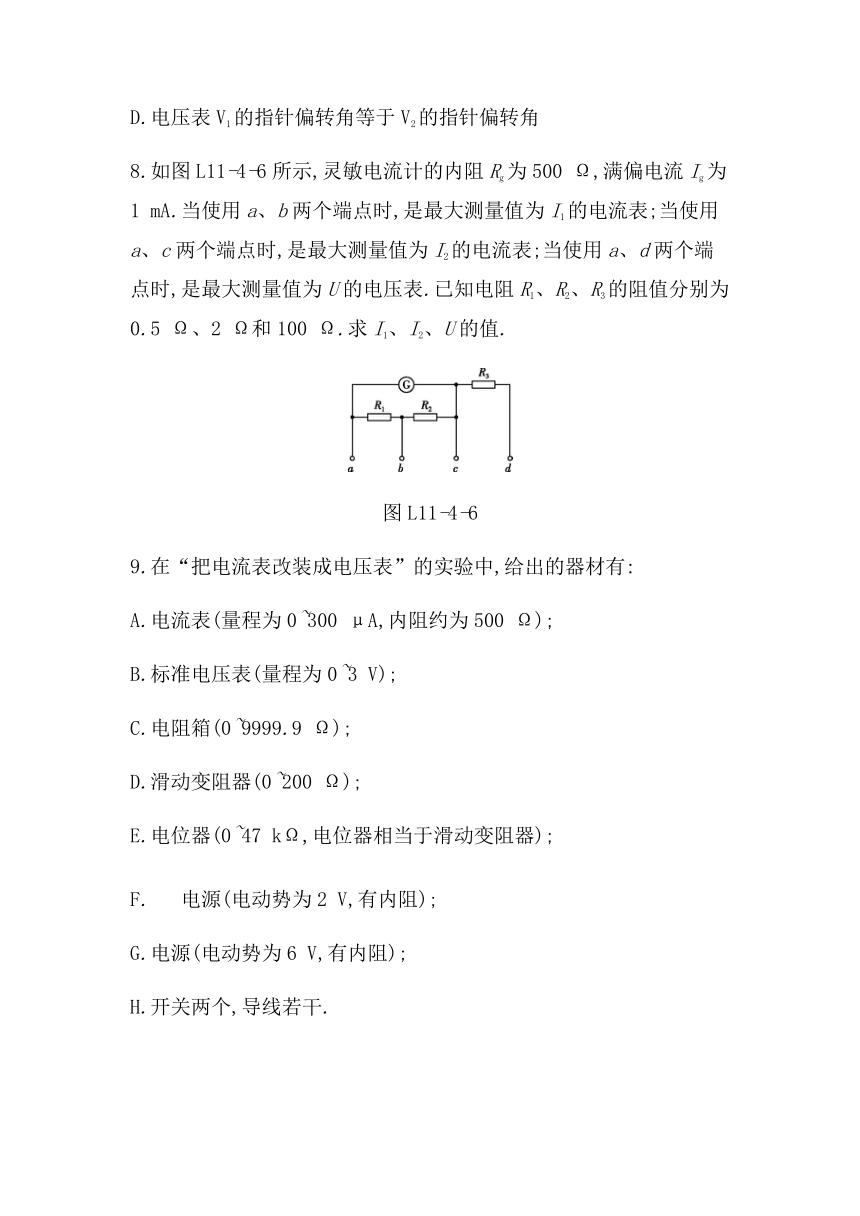

8.如图L11-4-6所示,灵敏电流计的内阻Rg为500
Ω,满偏电流Ig为1
mA.当使用a、b两个端点时,是最大测量值为I1的电流表;当使用a、c两个端点时,是最大测量值为I2的电流表;当使用a、d两个端点时,是最大测量值为U的电压表.已知电阻R1、R2、R3的阻值分别为0.5
Ω、2
Ω和100
Ω.求I1、I2、U的值.
图L11-4-6
9.在“把电流表改装成电压表”的实验中,给出的器材有:
A.电流表(量程为0~300
μA,内阻约为500
Ω);
B.标准电压表(量程为0~3
V);
C.电阻箱(0~9999.9
Ω);
D.滑动变阻器(0~200
Ω);
E.电位器(0~47
kΩ,电位器相当于滑动变阻器);
F.电源(电动势为2
V,有内阻);
G.电源(电动势为6
V,有内阻);
H.开关两个,导线若干.
(1)首先要用“半偏法”测定电流表的内阻.如果采用如图L11-4-7所示的电路测定电流表的内阻并且要想得到较高的精确度,那么以上给出的器材中,可变电阻R1应选用　　　　,可变电阻R2应选用　　　　,电源应选用　　　　.(均填器材前的选项字母)?
图L11-4-7
(2)该实验操作的步骤有:
A.闭合开关S1;
B.闭合开关S2;
C.将R1的阻值调至最大;
D.调节R1的阻值,使电流表指针偏转到满刻度;
E.调节R2的阻值,使电流表指针偏转到满刻度的一半;
F.记下R2的最终阻值.
把以上步骤前的字母代号按实验的合理顺序填写在横线上:　　　　.?
(3)如果在步骤F中所得的R2的阻值为500
Ω,则图中被测电流表的内阻Rg的测量值为　　　　Ω,该测量值比实际值略　　　　(选填“大”或“小”).?
(4)如果要将本题中的电流表改装成量程为0~3
V的电压表,则电流表应　　　　联一个阻值为　　　　Ω的电阻.?
(5)按上述方法将电流表与电阻箱改装成一电压表.现要对此电压表进行校准,所用的电路原理图如图L11-4-8所示,用量程为0~3
V、内阻为2500
Ω的标准电压表对改装表的不同刻度进行校准.所用电池的电动势E为5
V;滑动变阻器R有两种规格,最大阻值分别为50
Ω和5
kΩ.为方便实验中调节电压,图中R应选用最大阻值为　　　　Ω的滑动变阻器.?
图L11-4-8
(6)校准时,在闭合开关S前,滑动变阻器的滑片P应靠近　　　　(选填“左”或“右”)端.?
(7)在校准的过程中,发现新改装的电压表比标准电压表的读数略小,则应适当　　　　(选填“增大”或“减小”)电阻箱的阻值.?
10.实验室有一只电流表G,其内阻为rg=180
Ω,满偏电流约为600
μA,表盘刻度清晰均匀,刻度总格数为N.现提供以下可供选用的器材,要求尽可能精确地测出电流表G的满偏电流.
A.电源E(电动势约3
V,内阻约1.5
Ω);
B.电压表V(量程0~3
V,内阻RV=3.0
kΩ);
C.电流表A(量程0~0.6
A,内阻RA=0.1
Ω);
D.滑动变阻器R(最大阻值200
Ω);
E.开关S一个,导线若干.
(1)根据测量需要,除了选用A、D、E所代表的实验器材外,还应选择　　　　(选填“B”或“C”)所代表的实验器材.请以笔画线将图L11-4-9中所选用的实验器材连接成符合测量要求的电路图.?
图L11-4-9
(2)在测量过程中,测出多组数据,其中一组数据中电流表G的指针偏转了n格,另一只电表的示数为x,则结合题中其他已知物理量,计算电流表G满偏电流的表达式为Ig=　　　　.?
(3)如果实验测得电流表G的满偏电流为600
μA,要将它改装成量程为0~0.06
A的电流表,则需要将它与一只阻值为　　　　Ω(保留两位有效数字)的定值电阻　　　　联.?
答案
1.B　
2.AB
3.D　
4.D　
5.B　
6.AC　
7.AD
8.1.005
A　201
mA　20.6
V
9.(1)E　C　G　(2)CADBEF　(3)500　小　(4)串　9500　(5)50　
(6)左　(7)减小
10.(1)B　如图所示　(2)·　(3)1.8　并
