第一章
1
电磁感应现象(巩固

【巩固题】(10min)
某区域存在如图所示的磁场,其中小圆面积为S1,内有垂直纸面向外的磁场,磁感应强度的大小为B1,大圆面积为S2,大圆与小圆之间有垂直纸面向里的磁场,磁感应强度的大小为B2,已知B2>B1,S2>2S1则该区域内磁通量?的大小等于(

A.(B1+B2)S2
B.(B2﹣B1)S2
C.B2S2﹣B1S1
D.B2S2﹣(B1+B2)S1
如图的两同心圆环,当有一通电直导线与两圆环直径重合放置时,则两圆环磁通量的大小关系是(

A.φA<φB
B.φA>φB
C.φA=φB
D.无法确定
如图所示,圆形线圈共n匝,线圈平面与磁场方向夹600角,匀强磁场磁感应为B,采用下列哪种方式能使线圈中磁通量变为原来的2倍(

A.使线圈面积变为原来的2倍
B.使线圈匝数变为原来的2倍
C.使线圈半径变为原来的2倍
D.使线圈平面与磁场垂直
一种早期发电机原理示意图如图所示,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成,两磁极相对于线圈平面对称,线圈圆心为O点.在磁极绕转轴匀速转动的过程中,当磁极与O点在同一条直线上时,穿过线圈的(

A.磁通量最大,磁通量变化率最大
B.磁通量最大,磁通量变化率最小
C.磁通量最小,磁通量变化率最大
D.磁通量最小,磁通量变化率最小
通电直导线与线圈有如图所示的四种位置关系,其中穿过线圈的磁通量最大的是(

A.
B.
C.
D.
如图所示,条形磁铁放置在水平桌面上,A环和B环是一对同心圆环,也放置在水平桌面上(不计磁铁的厚度),分别用ΦA和ΦB表示穿过两环的磁通量,则有(

A.ΦA>ΦB
B.ΦA<ΦB
C.ΦA=ΦB
D.由于没有放到圆心处,所以无法确定ΦA与ΦB的大小关系
如图所示条形磁铁竖直放置,闭合的金属线框水平靠近磁铁,从A端移至B端的过程中,穿过线框磁通量的变化情况是(

A.变大
B.变小
C.先变小后变大
D.先变大后变小
如图所示,在纸面内放有一个条形磁铁和一个圆形线圈(位于磁铁正中央),下列情况中能使线圈中产生感应电流的是(

A.将磁铁在纸面内向上平移
B.将磁铁在纸面内向右平移
C.将磁铁绕垂直纸面的轴转动
D.将磁铁的N极转向纸外,S极转向纸内
下列说法中正确的是(

A.赫兹首先发现电流能够产生磁场,证实了电和磁存在着相互联系
B.元电荷的数值最早是由库仑测得的
C.麦克斯韦通过对电磁感应现象的研究总结出了电磁感应定律
D.法拉第不仅提出了场的概念,而且发明了人类历史上的第一台发电机
【提高题】
1831年10月28日,法拉第在一次会议上展示了他发明的圆盘发电机(图甲)它是利用电磁感应的原理制成的,是人类历史上第一台发电机.据说,在法拉第表演他的发电机时,一位贵妇人问道“法拉第先生,这东西有什么用呢?”法拉第答道“夫人,一个刚刚出生的婴儿有什么用呢?”图乙是这个圆盘发电机的示意图:铜盘安装在水平的铜轴上,它的边缘正好在两磁极之间,两块铜片C、D分别与转动轴和铜盘的边缘接触,使铜盘转动,电阻R中就有电流通过.以下说法不正确的是(

A.在金属盘上将有从铜片D流向铜片C的电流
B.铜片D的电势高于铜片C的电势
C.盘面可视为无数幅条组成,任何时刻都有幅条切割磁感线
D.铜盘转动的速度越大,流过电阻R的电流越大
物理课上,老师做了一个奇妙的“跳环实验”.如图所示,她把一个带铁芯的线圈L开关S和电源用导线连接起来后,将一金属套环置于线圈L上,且使铁芯穿过套环,闭合开关S的瞬间,套环立刻跳起.某同学另找来器材再探究此实验.他连接好电路,经重复试验,线圈上的套环均未动.对比老师演示的实验,下列四个选项中,导致套环未动的原因可能是(

A.线圈接在了直流电源上
B.电源电压过高
C.所选线圈的匝数过多
D.所用套环的材料与老师的不同
如图是法拉第最初研究电磁感应现象的装置,下列说法正确的是(

A.当右边磁铁S极离开B端时,线圈中产生感应电流
B.当右边磁铁S极离开B端,并在B端附近运动时,线圈中产生感应电流
C.当磁铁保持图中状态不变时,线圈中有感应电流
D.当磁铁保持图中状态不变时,线圈中无感应电流
如图所示为一水平放置的条形磁铁,闭合线框abcd位于磁铁的左端,线框平面始终与磁铁的上表面垂直,并与磁铁的端面平齐,当线框由图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ时,线框内磁通量的变化情况如何?
答案;

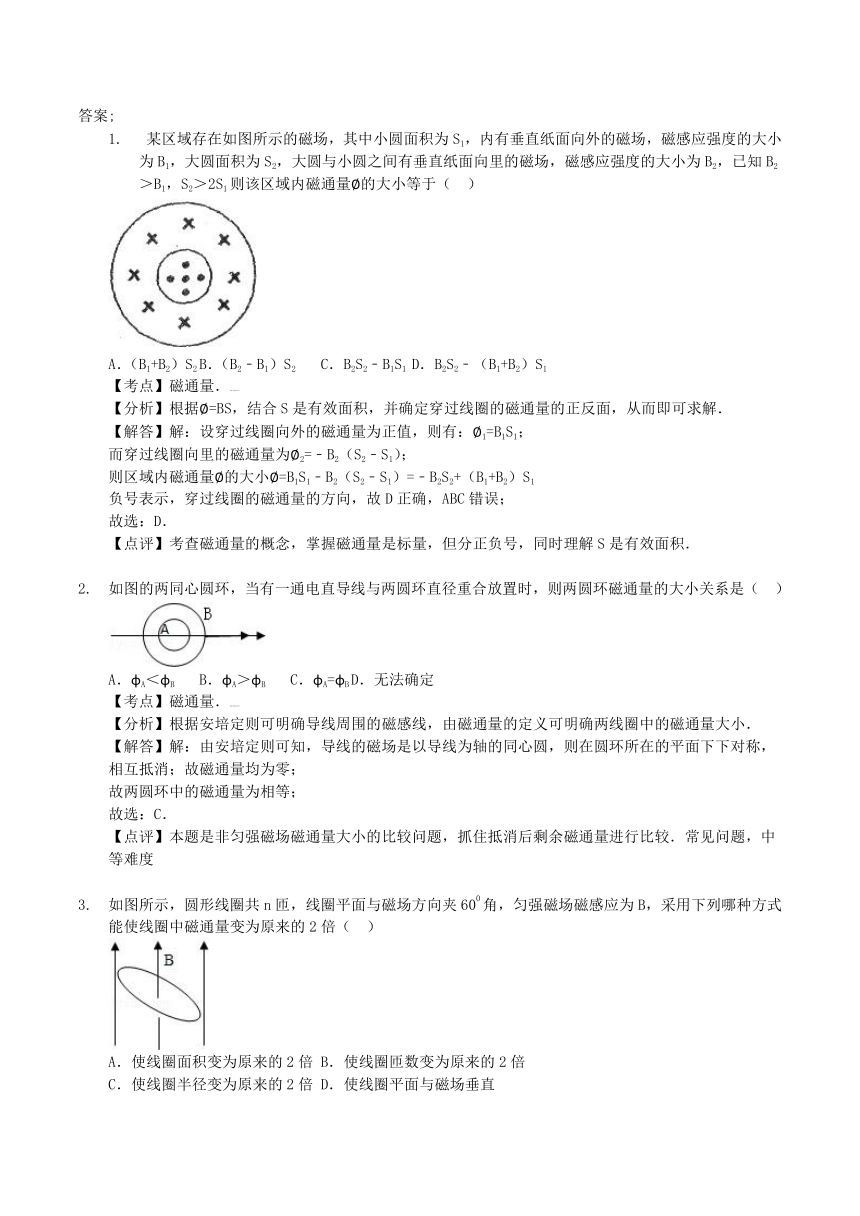

某区域存在如图所示的磁场,其中小圆面积为S1,内有垂直纸面向外的磁场,磁感应强度的大小为B1,大圆面积为S2,大圆与小圆之间有垂直纸面向里的磁场,磁感应强度的大小为B2,已知B2>B1,S2>2S1则该区域内磁通量?的大小等于(

A.(B1+B2)S2
B.(B2﹣B1)S2
C.B2S2﹣B1S1
D.B2S2﹣(B1+B2)S1
【考点】磁通量.版权所有
【分析】根据?=BS,结合S是有效面积,并确定穿过线圈的磁通量的正反面,从而即可求解.
【解答】解:设穿过线圈向外的磁通量为正值,则有:?1=B1S1;
而穿过线圈向里的磁通量为?2=﹣B2(S2﹣S1);
则区域内磁通量?的大小?=B1S1﹣B2(S2﹣S1)=﹣B2S2+(B1+B2)S1
负号表示,穿过线圈的磁通量的方向,故D正确,ABC错误;
故选:D.
【点评】考查磁通量的概念,掌握磁通量是标量,但分正负号,同时理解S是有效面积.
如图的两同心圆环,当有一通电直导线与两圆环直径重合放置时,则两圆环磁通量的大小关系是(

A.φA<φB
B.φA>φB
C.φA=φB
D.无法确定
【考点】磁通量.版权所有
【分析】根据安培定则可明确导线周围的磁感线,由磁通量的定义可明确两线圈中的磁通量大小.
【解答】解:由安培定则可知,导线的磁场是以导线为轴的同心圆,则在圆环所在的平面下下对称,相互抵消;故磁通量均为零;
故两圆环中的磁通量为相等;
故选:C.
【点评】本题是非匀强磁场磁通量大小的比较问题,抓住抵消后剩余磁通量进行比较.常见问题,中等难度
如图所示,圆形线圈共n匝,线圈平面与磁场方向夹600角,匀强磁场磁感应为B,采用下列哪种方式能使线圈中磁通量变为原来的2倍(

A.使线圈面积变为原来的2倍
B.使线圈匝数变为原来的2倍
C.使线圈半径变为原来的2倍
D.使线圈平面与磁场垂直
【考点】磁通量.版权所有
【分析】磁通量用穿过线圈的磁感线条数表示,分析磁感线条数的变化,并结合穿过线圈的磁通量?=BSsinθ,即可进行判断.
【解答】解:根据穿过线圈的磁通量?=BSsinθ;
A、线圈的面积变为原来的2倍,则磁通量变为原来的2倍.故A正确.
B、磁通量与线圈匝数无关.故B错误.
C、将半径变为原来的2倍,那么面积变为原来的4倍,因此磁通量是原来的4倍.故C错误.
D、原来穿过线圈的磁通量?=BSsin60°,当使线圈平面与磁场垂直,穿过线圈中磁通量变为倍.故D错误.
故选:A.
【点评】本题综合考查了磁通量公式的应用.关键知道影响磁通量的因素.
一种早期发电机原理示意图如图所示,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成,两磁极相对于线圈平面对称,线圈圆心为O点.在磁极绕转轴匀速转动的过程中,当磁极与O点在同一条直线上时,穿过线圈的(

A.磁通量最大,磁通量变化率最大
B.磁通量最大,磁通量变化率最小
C.磁通量最小,磁通量变化率最大
D.磁通量最小,磁通量变化率最小
【考点】磁通量;法拉第电磁感应定律.版权所有
【分析】根据磁极的转动可知线圈平面中的磁通量的变化,由法拉第电磁感应定律可判断线圈中的感应电流大小.
【解答】解:在磁极绕转轴与O点在同一条直线上时,穿过线圈的磁通量最大,此时感应电动势最小,即磁通量的变化率最小,故B正确,ACD错误;
故选B.
【点评】本题考查法拉第电磁感应定律的基本应用,同时还可以确定感应电流的方向:首先明确原磁场方向及磁通量的变化,然后由楞次定律判断感应电流的磁场,再由安培定则即可判断感应电流的方向.
通电直导线与线圈有如图所示的四种位置关系,其中穿过线圈的磁通量最大的是(

A.
B.
C.
D.
【考点】磁通量.版权所有
【分析】磁通量是穿过磁场中某一平面的磁感线的条数.当线圈面积不变,根据磁感线的疏密判断穿过线框的磁通量的变化.
【解答】解:A、根据穿过的线圈的净磁通量可知,磁通量零,故A错误;
B、由题,通电直导线产生稳定的磁场,离导线越远磁场越弱,磁感线越疏,则当线框远离通电导线时,穿过线框的磁感线的条数越来越少,磁通量将逐渐减小,故B正确,C错误.
D、根据磁通量的概念可知,线圈此时没有磁通量,故D错误;
故选:B.
【点评】对于非匀强磁场穿过线圈的磁通量不能定量计算,可以根据磁感线的条数定性判断其变化情况.
如图所示,条形磁铁放置在水平桌面上,A环和B环是一对同心圆环,也放置在水平桌面上(不计磁铁的厚度),分别用ΦA和ΦB表示穿过两环的磁通量,则有(

A.ΦA>ΦB
B.ΦA<ΦB
C.ΦA=ΦB
D.由于没有放到圆心处,所以无法确定ΦA与ΦB的大小关系
【考点】磁通量.版权所有
【分析】分析磁体周围的磁场分布,根据磁通量的定义可明确两环中磁通量的大小.
【解答】解:条形磁铁中的磁感线外部由N到S极,内部由S极到N极;磁通量可以看作是穿过线圈的磁感线的条件;则可知,两个线圈中磁通量均应为零;
故选:C.
【点评】本题要正确分析磁场的分布,并能正确分析磁通量的大小.
如图所示条形磁铁竖直放置,闭合的金属线框水平靠近磁铁,从A端移至B端的过程中,穿过线框磁通量的变化情况是(

A.变大
B.变小
C.先变小后变大
D.先变大后变小
【考点】磁通量.版权所有
【分析】磁通量用穿过线圈平面的磁感线的条数表示,根据条形磁铁磁感线的分布情况进行分析.
【解答】解:线圈在N极和S极附近时,磁场较强,磁感线较密,穿过线圈的磁感线较多,磁通量较大,而在条形磁铁中央附近,磁场最弱,磁感线较疏,穿过线圈的磁通量较小.故穿过线框磁通量先变小后变大.
故选C
【点评】本题关键要掌握磁通量的几何意义:穿过线圈平面的磁感线的条数,结合条形磁铁磁感线的分布情况就能分析.
如图所示,在纸面内放有一个条形磁铁和一个圆形线圈(位于磁铁正中央),下列情况中能使线圈中产生感应电流的是(

A.将磁铁在纸面内向上平移
B.将磁铁在纸面内向右平移
C.将磁铁绕垂直纸面的轴转动
D.将磁铁的N极转向纸外,S极转向纸内
【考点】电磁感应现象的发现过程.版权所有
【分析】对照产生感应电流的条件进行分析:产生感应电流的条件:一是电路要闭合;二是穿过电路的磁通量发生变化.
【解答】解:A、图示位置,没有磁感线穿过线圈,线圈的磁通量为零,将磁铁在纸面内向上平移时,线圈的磁通量仍为零,没有变化,所以线圈中没有感应电流产生.故A错误.
B、图示位置,没有磁感线穿过线圈,线圈的磁通量为零,将磁铁在纸面内向右平移时,线圈的磁通量仍为零,没有变化,所以线圈中没有感应电流产生.故B错误.
C、图示位置,没有磁感线穿过线圈,线圈的磁通量为零,将磁铁绕垂直纸面的轴转动,线圈的磁通量仍为零,没有变化,所以线圈中没有感应电流产生.故C错误.
D、将磁铁的N极转向纸外,S极转向纸内,将有磁感线穿过线圈,线圈的磁通量增大,将产生感应电流.故D正确.
故选:D.
【点评】本题考查理论联系实际的能力,关键抓住产生感应电流的条件:穿过闭合电路的磁通量发生变化,即磁感线的条件发生变化.
下列说法中正确的是(

A.赫兹首先发现电流能够产生磁场,证实了电和磁存在着相互联系
B.元电荷的数值最早是由库仑测得的
C.麦克斯韦通过对电磁感应现象的研究总结出了电磁感应定律
D.法拉第不仅提出了场的概念,而且发明了人类历史上的第一台发电机
【考点】电磁感应现象的发现过程;元电荷、点电荷.版权所有
【专题】定性思想;推理法;磁场
磁场对电流的作用.
【分析】根据物理学史和常识解答,记住著名物理学家的主要贡献,即可一一求解.
【解答】解:A、奥斯特首先发现电流能够产生磁场,证实了电和磁存在着相互联系,故A错误;
B、元电荷的数值最早是由密立根测得的,库仑利用扭秤发现了库仑定律,故B错误;
C、法拉第在前人的启发下,经过十年不懈的努力,终于发现电磁感应现象,故C错误;
D、法拉第不仅提出了场的概念,而且发明了人类历史上的第一台发电机,故D正确;
故选:D.
【点评】本题考查物理学史,是常识性问题,对于物理学上重大发现、发明、著名理论要加强记忆,这也是考试内容之一.同时学好物理学史不仅是高中物理学习的要求,而且能增加我们对物理的学习兴趣,平时要注意物理学史的积累.
【提高题】
1831年10月28日,法拉第在一次会议上展示了他发明的圆盘发电机(图甲)它是利用电磁感应的原理制成的,是人类历史上第一台发电机.据说,在法拉第表演他的发电机时,一位贵妇人问道“法拉第先生,这东西有什么用呢?”法拉第答道“夫人,一个刚刚出生的婴儿有什么用呢?”图乙是这个圆盘发电机的示意图:铜盘安装在水平的铜轴上,它的边缘正好在两磁极之间,两块铜片C、D分别与转动轴和铜盘的边缘接触,使铜盘转动,电阻R中就有电流通过.以下说法不正确的是(

A.在金属盘上将有从铜片D流向铜片C的电流
B.铜片D的电势高于铜片C的电势
C.盘面可视为无数幅条组成,任何时刻都有幅条切割磁感线
D.铜盘转动的速度越大,流过电阻R的电流越大
【考点】电磁感应现象的发现过程.版权所有
【分析】根据右手定则判断CD间感应电流方向,即可知道电势高低.根据法拉第电磁感应定律可知,感应电动势的大小与转动速度有关.
【解答】解:A、根据右手定则可知,电流从D点流出,流向C点,因此电流方向为从C向D,由于圆盘在切割磁感线,相当于电源,所以D处的电势比C处高,故A错误,B正确;
C、可将圆盘看成若干个沿着半径方向的幅条组成,因此在任何时刻都有幅条切割磁感线,故C正确;
D、根据法拉第电磁感应定律,则有E=BLV,所以转动的速度越大,产生的电动势越大,流过电阻R的电流越大,故D正确;
本题选择错误的,故选:A.
【点评】本题是右手定则和法拉第电磁感应定律的综合应用,基本题,考查对实验原理的理解能力,同时注意切割磁感线相当于电源,内部电流方向是从负极到正极.
物理课上,老师做了一个奇妙的“跳环实验”.如图所示,她把一个带铁芯的线圈L开关S和电源用导线连接起来后,将一金属套环置于线圈L上,且使铁芯穿过套环,闭合开关S的瞬间,套环立刻跳起.某同学另找来器材再探究此实验.他连接好电路,经重复试验,线圈上的套环均未动.对比老师演示的实验,下列四个选项中,导致套环未动的原因可能是(

A.线圈接在了直流电源上
B.电源电压过高
C.所选线圈的匝数过多
D.所用套环的材料与老师的不同
【考点】研究电磁感应现象.版权所有
【专题】实验题.
【分析】闭合开关的瞬间,穿过套环的磁通量发生变化,产生感应电流,从而受到安培力,会向上跳起.根据套环跳起的原理判断导致套环未动的原因.
【解答】解:A、线圈接在直流电源上,闭合开关的瞬间,穿过套环的磁通量仍然会改变,套环中会产生感应电流,会跳动.故A错误.
B、电源电压过高,在套环中产生的感应电流更大,更容易跳起.故B错误.
C、线圈匝数过多,在套环中产生的感应电流越大,套环更容易跳起.故C错误.
D、所用的套环材料是塑料,不可能产生感应电流,则不会受到安培力,不会跳起.故D正确.
故选:D.
【点评】理解套环跳起的原因,即产生感应电流的效果阻碍引起感应电流磁通量的变化.
如图是法拉第最初研究电磁感应现象的装置,下列说法正确的是(

A.当右边磁铁S极离开B端时,线圈中产生感应电流
B.当右边磁铁S极离开B端,并在B端附近运动时,线圈中产生感应电流
C.当磁铁保持图中状态不变时,线圈中有感应电流
D.当磁铁保持图中状态不变时,线圈中无感应电流
【考点】研究电磁感应现象.版权所有
【分析】根据感应电流产生的条件分析答题,穿过闭合电路的磁通量发生变化,电路产生感应电流.
【解答】解:A、当右边磁铁S极离开B端时,穿过线圈的磁通量发生变化,线圈中产生感应电流,故A正确;
B、当右边磁铁S极离开B端,并在B端附近运动时,穿过线圈的磁通量发生变化,线圈中产生感应电流,故B正确;
C、当磁铁保持图中状态不变时,穿过线圈的磁通量保持不变,线圈中没有感应电流,故C错误,D正确;
故选:ABD.
【点评】本题考查了判断线圈中是否有感应电流,知道感应电流产生的条件即可解题,本题是一道基础题.
如图所示为一水平放置的条形磁铁,闭合线框abcd位于磁铁的左端,线框平面始终与磁铁的上表面垂直,并与磁铁的端面平齐,当线框由图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ时,线框内磁通量的变化情况如何?
【考点】磁通量.版权所有
【分析】明确条形磁铁的外部磁场分布情况,根据磁通量的定义可明确磁通量的变化情况.
【解答】解:条形磁铁外
中点处的磁场最弱;两端最强,因线圈面积不变;故由左向右运动过程中,磁通量先减小后增大;
答:线框内的磁通量先减小后增大.
【点评】本题考查磁通量的定义,要注意明确磁通量可以由磁感线的条数定性说明
