(共29张PPT)
生活工具
升国旗时，升旗手向下拉绳，国旗却向上运动，你知道这是什么原因吗？
导入新课
12.2
滑轮
第十二章
简单机械
八年级物理·人教版

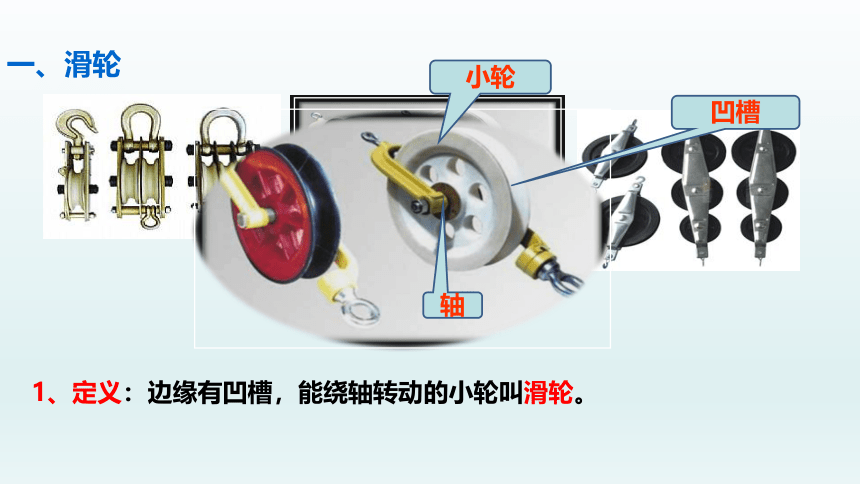

1、定义：边缘有凹槽，能绕轴转动的小轮叫滑轮。
凹槽
轴
小轮
一、滑轮

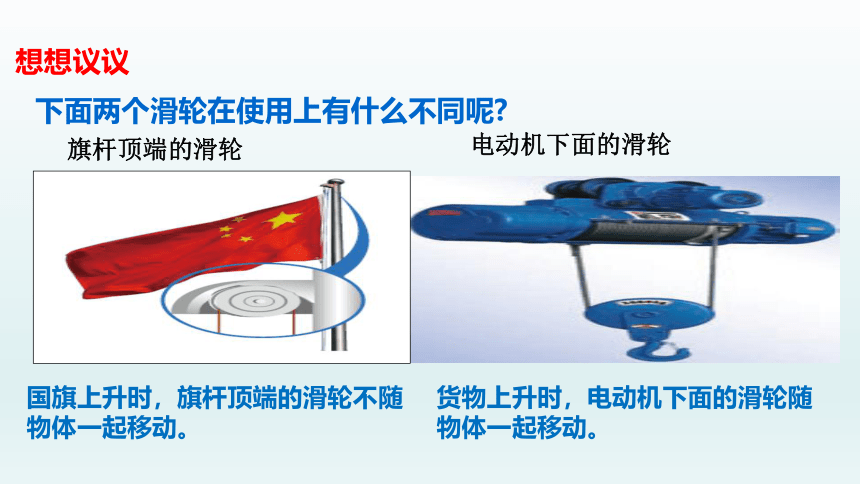

下面两个滑轮在使用上有什么不同呢?
旗杆顶端的滑轮
电动机下面的滑轮
货物上升时，电动机下面的滑轮随物体一起移动。
国旗上升时，旗杆顶端的滑轮不随物体一起移动。
想想议议

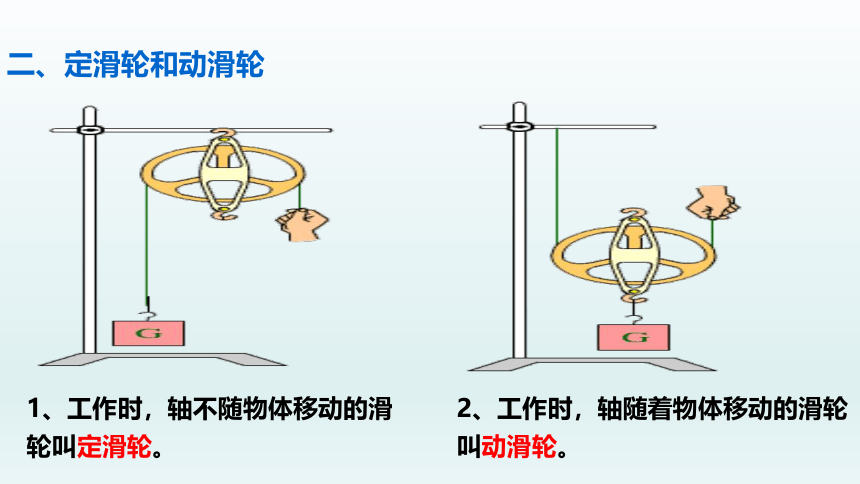

二、定滑轮和动滑轮
1、工作时，轴不随物体移动的滑轮叫定滑轮。
2、工作时，轴随着物体移动的滑轮叫动滑轮。
结论：
使用定滑轮不省力，不省距离；但可以改变力的方向。

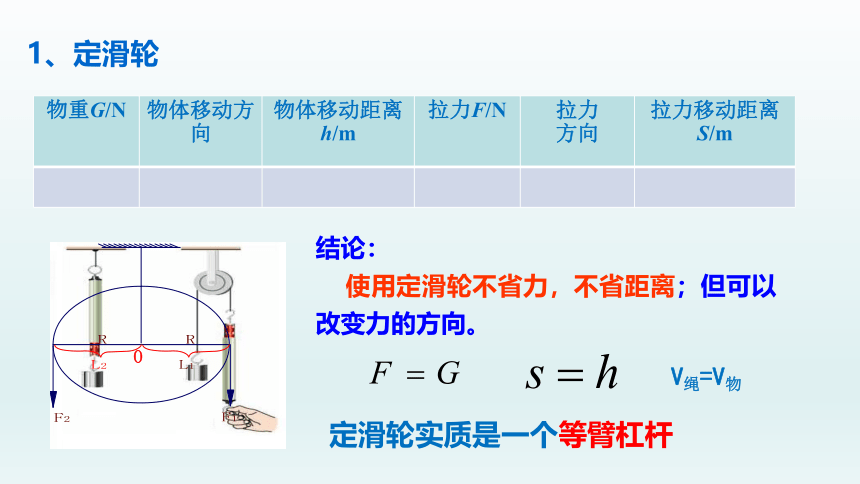

1、定滑轮
物重G/N
物体移动方向
物体移动距离h/m
拉力F/N
拉力
方向
拉力移动距离S/m
O
定滑轮实质是一个等臂杠杆
V绳=V物

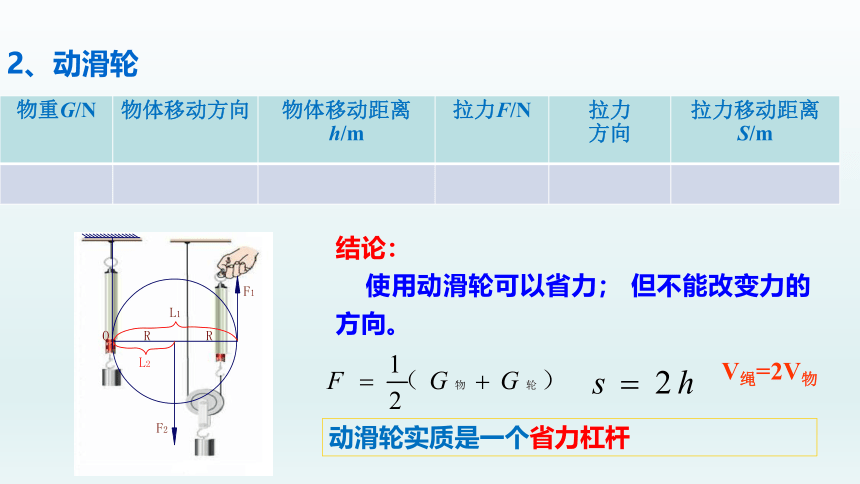

结论：
使用动滑轮可以省力；
但不能改变力的方向。
2、动滑轮
物重G/N
物体移动方向
物体移动距离h/m
拉力F/N
拉力
方向
拉力移动距离S/m
动滑轮实质是一个省力杠杆
V绳=2V物

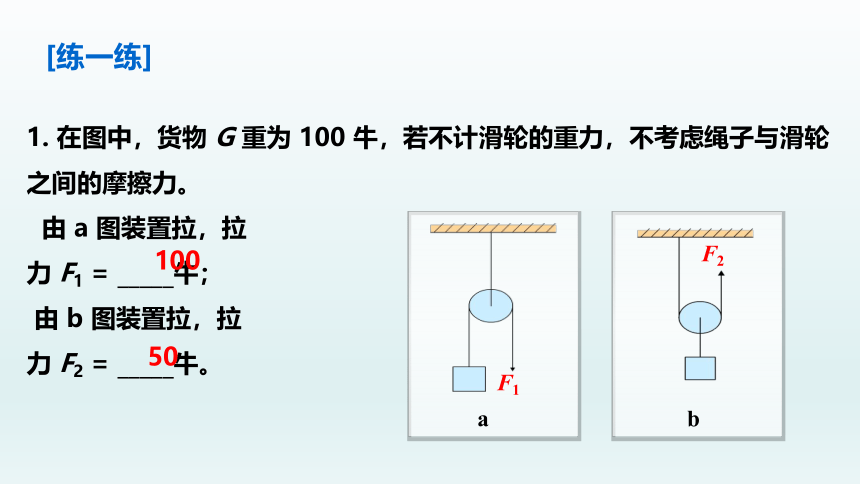

1.
在图中，货物
G
重为
100
牛，若不计滑轮的重力，不考虑绳子与滑轮之间的摩擦力。
由
a
图装置拉，拉
力
F1
=
_____牛；
由
b
图装置拉，拉
力
F2
=
_____牛。
F1
F2
a
100
50
b
[练一练]
2.
物体被匀速升高时，如果
F
=
25
牛，滑轮质量不计，则重物
G
受到的重力为
_____
牛。
50
F
=
25
牛
[练一练]
3
.用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（
）。
A．
F1>F2>F3
B．
F2>F3>F1
C．
F2>F1>F3
D．
F3>F1>F1
D
丙
F3
乙
F2
甲
F1
[练一练]
4.定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则
（
）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
[练一练]
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
想想议议
三、滑轮组
1、定滑轮与动滑轮的组合叫滑轮组。
结论：使用滑轮组既可以省力；
又可以改变力的方向。
这两种绕线方法有哪些不同？
比一比
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
F
F
4、结论：
2、n为承担物重的绳子段数。
3、绕绳的起点：
偶定奇动
V绳=nV物
滑轮组在竖直拉重物时，若摩擦不计，则：
三、滑轮组
1.
如下图1所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图1
F
2.
如上图所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿N。人匀速拉绳子的力是＿＿N（动滑轮自重不计）
100
100
50
[练一练]
3.如图所示，滑轮重、绳重、摩擦力均忽略不计，利用两个滑轮提升同一重物，哪种组合最省力(
)
C
[练一练]
4.一名工人用如图所示的滑轮组提起500
N的重物，动滑轮重10
N，不计绳重和摩擦，则绳子自由端的拉力为____N，绳子自由端移动的距离为6
m,则重物上升了___m。
170
2
[练一练]
若滑轮组水平拉重物时，若摩擦不计，动滑轮上有几段绳子，所用的力就是物体与接触面摩擦力的几分之一。即
三、滑轮组
F=（1/n）f
如图所示，拉力F的大小等于＿＿＿＿。
F
.
1
3
F＝
f
f
N
G
T
结论：
S=nS物
例.右图，重为30
N的物体B在水平拉力作用下沿水平面做匀速直线运动，测力计示数为6
N，若不计摩擦，F=
N，物体B受到地面的阻力为
N。
6
12
[练一练]
1.
井上的辘轳
从右边看过去，可画成下图:
动力臂大于阻力臂
——
省力杠杆。
F2
l1
=
R
l2
=
r
O
F1
四、轮轴和斜面
杠杆、滑轮都是简单机械，它们还可以变形为轮轴。
2.
汽车的方向盘
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆。
F2
l1
=
R
l2
=
r
O
F1
四、轮轴和斜面
F2
l1
=
R
l2
=
r
O
F1
3.
水龙头
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆。
四、轮轴和斜面
船舵
门的把手
螺丝刀
单车的踏板
4.
其他轮轴
四、轮轴和斜面
斜面也是一种省力机械
四、轮轴和斜面
其他斜面
四、轮轴和斜面
转头
螺丝钉
盘山路
某人利用如图所示的滑轮组，用200N的拉力在20s内将重为G=480N的物体匀速提高h=2m,若不计摩擦和绳重，求：
（1）绳子的自由端移动的速度和动滑轮重；
（2）若再增加150N的重物，要使物体匀速上升，作用在绳子的自由端的拉力为多大。
F
乙
甲
[练一练]
2.汽车重2×104
N，陷入泥中，受到的阻力为3×103
N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
[练一练]
