第三章 光和眼睛 测试卷（含答案）

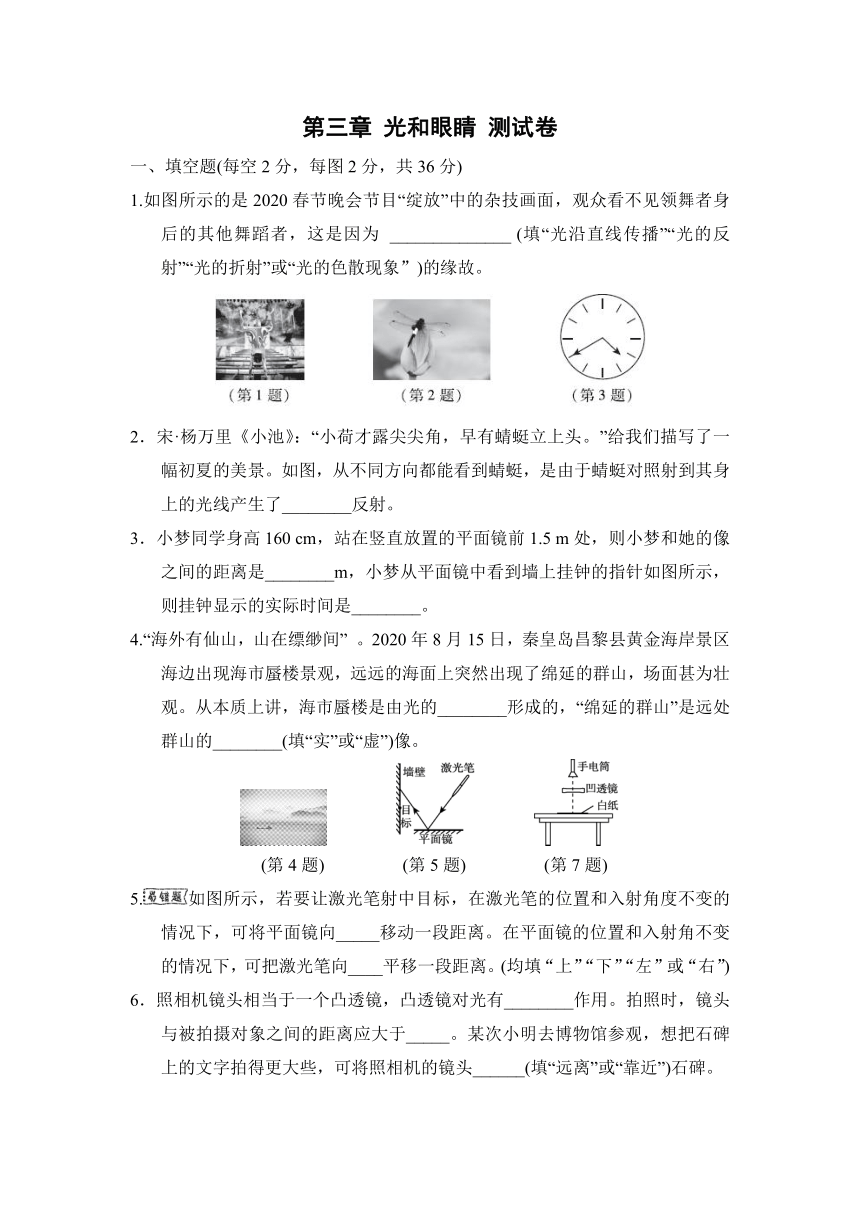

第三章 光和眼睛 测试卷
一、填空题(每空2分，每图2分，共36分)
1.如图所示的是2020春节晚会节目“绽放”中的杂技画面，观众看不见领舞者身后的其他舞蹈者，这是因为 ______________ (填“光沿直线传播”“光的反射”“光的折射”或“光的色散现象”)的缘故。
2．宋·杨万里《小池》：“小荷才露尖尖角，早有蜻蜓立上头。”给我们描写了一幅初夏的美景。如图，从不同方向都能看到蜻蜓，是由于蜻蜓对照射到其身上的光线产生了________反射。
3．小梦同学身高160 cm，站在竖直放置的平面镜前1.5 m处，则小梦和她的像之间的距离是________m，小梦从平面镜中看到墙上挂钟的指针如图所示，则挂钟显示的实际时间是________。
4.“海外有仙山，山在缥缈间” 。2020年8月15日，秦皇岛昌黎县黄金海岸景区海边出现海市蜃楼景观，远远的海面上突然出现了绵延的群山，场面甚为壮观。从本质上讲，海市蜃楼是由光的________形成的，“绵延的群山”是远处群山的________(填“实”或“虚”)像。

(第4题)　　　　 (第5题)　　　　 (第7题)
5.如图所示，若要让激光笔射中目标，在激光笔的位置和入射角度不变的情况下，可将平面镜向_____移动一段距离。在平面镜的位置和入射角不变的情况下，可把激光笔向____平移一段距离。(均填“上”“下”“左”或“右”)
6．照相机镜头相当于一个凸透镜，凸透镜对光有________作用。拍照时，镜头与被拍摄对象之间的距离应大于_____。某次小明去博物馆参观，想把石碑上的文字拍得更大些，可将照相机的镜头______(填“远离”或“靠近”)石碑。

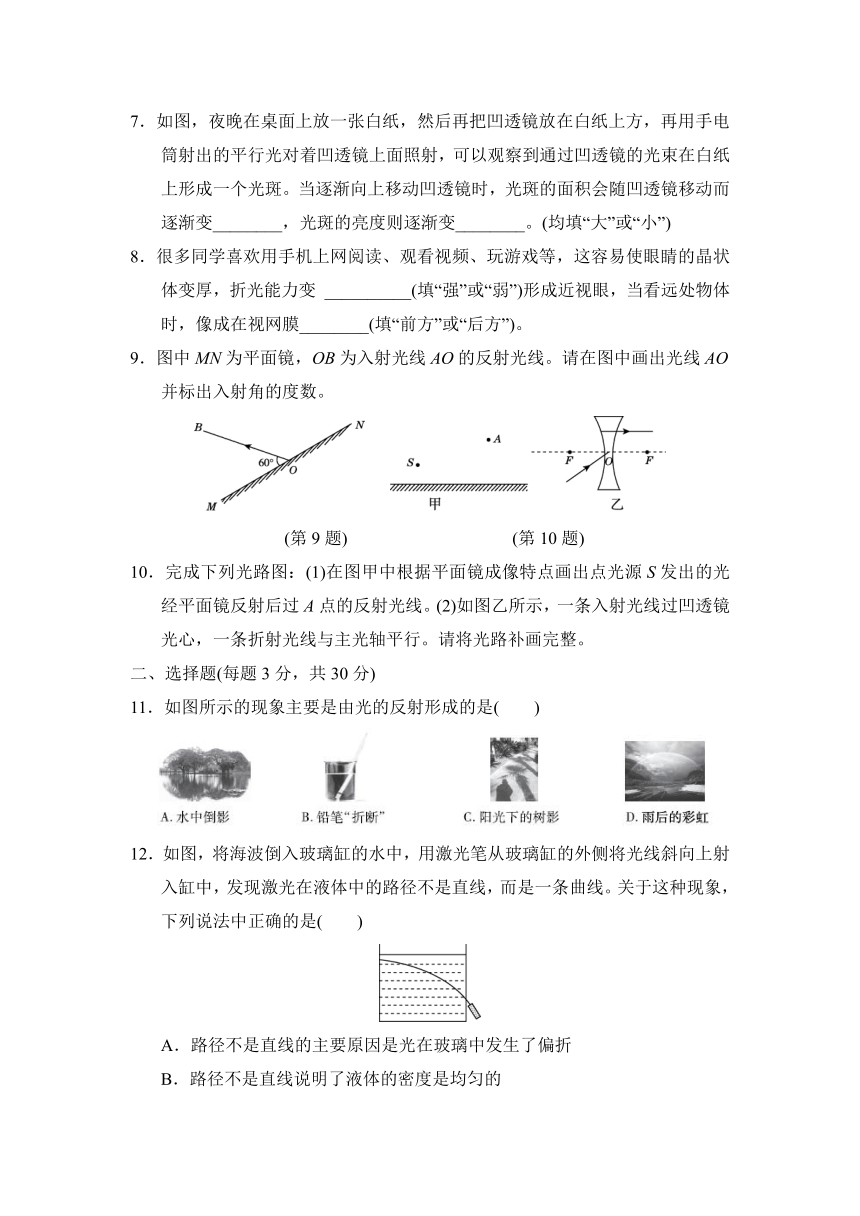

7．如图，夜晚在桌面上放一张白纸，然后再把凹透镜放在白纸上方，再用手电筒射出的平行光对着凹透镜上面照射，可以观察到通过凹透镜的光束在白纸上形成一个光斑。当逐渐向上移动凹透镜时，光斑的面积会随凹透镜移动而逐渐变________，光斑的亮度则逐渐变________。(均填“大”或“小”)
8．很多同学喜欢用手机上网阅读、观看视频、玩游戏等，这容易使眼睛的晶状体变厚，折光能力变 __________(填“强”或“弱”)形成近视眼，当看远处物体时，像成在视网膜________(填“前方”或“后方”)。
9．图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。

(第9题) 　　 (第10题)
10．完成下列光路图：(1)在图甲中根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。(2)如图乙所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光路补画完整。
二、选择题(每题3分，共30分)
11．如图所示的现象主要是由光的反射形成的是(　　)
12．如图，将海波倒入玻璃缸的水中，用激光笔从玻璃缸的外侧将光线斜向上射入缸中，发现激光在液体中的路径不是直线，而是一条曲线。关于这种现象，下列说法中正确的是(　　)
　 　　
A．路径不是直线的主要原因是光在玻璃中发生了偏折
B．路径不是直线说明了液体的密度是均匀的

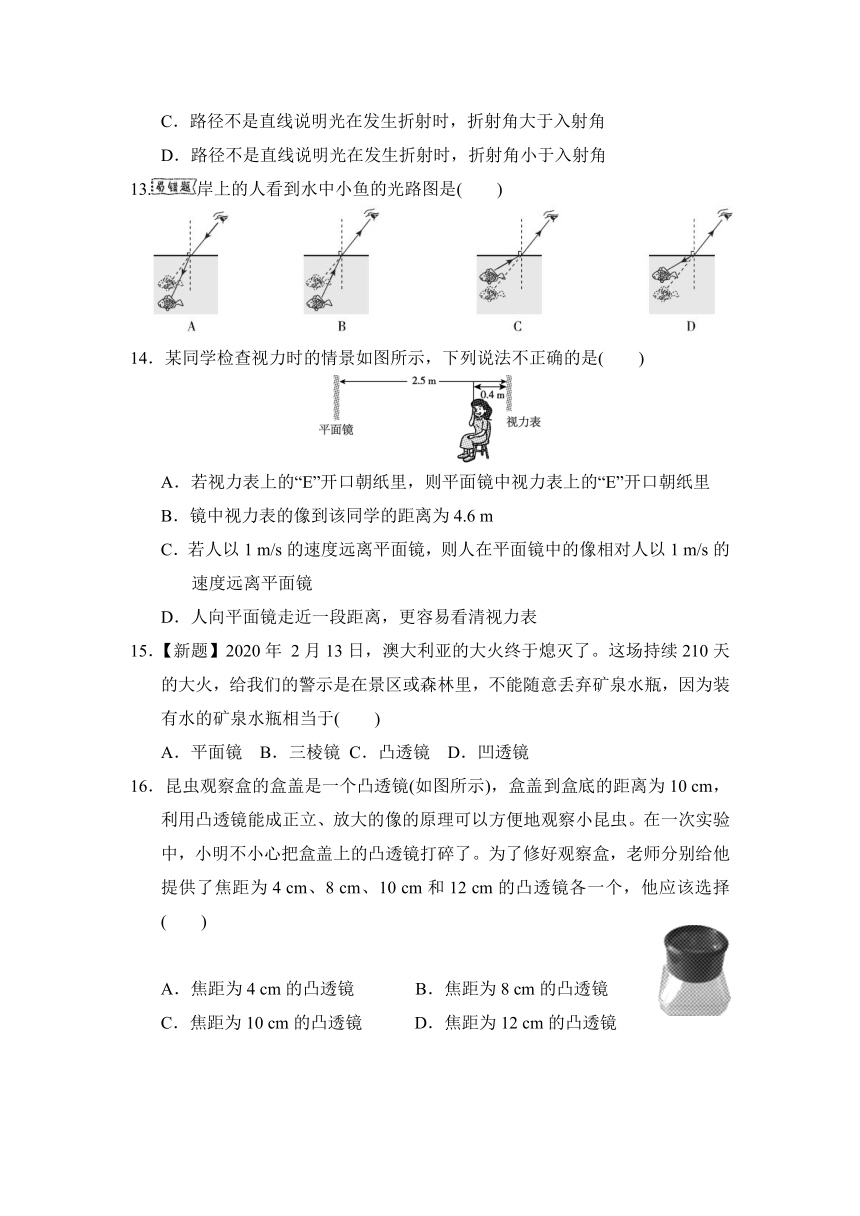

C．路径不是直线说明光在发生折射时，折射角大于入射角
D．路径不是直线说明光在发生折射时，折射角小于入射角
13.岸上的人看到水中小鱼的光路图是(　　)
14．某同学检查视力时的情景如图所示，下列说法不正确的是(　　)
A．若视力表上的“E”开口朝纸里，则平面镜中视力表上的“E”开口朝纸里
B．镜中视力表的像到该同学的距离为4.6 m
C．若人以1 m/s的速度远离平面镜，则人在平面镜中的像相对人以1 m/s的速度远离平面镜
D．人向平面镜走近一段距离，更容易看清视力表
15．【新题】2020年 2月13日，澳大利亚的大火终于熄灭了。这场持续210天的大火，给我们的警示是在景区或森林里，不能随意丢弃矿泉水瓶，因为装有水的矿泉水瓶相当于(　　)
A．平面镜 B．三棱镜 C．凸透镜 D．凹透镜
16．昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm，利用凸透镜能成正立、放大的像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把盒盖上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为4 cm、8 cm、10 cm和12 cm的凸透镜各一个，他应该选择(　　)
A．焦距为4 cm的凸透镜 B．焦距为8 cm的凸透镜
C．焦距为10 cm的凸透镜 D．焦距为12 cm的凸透镜

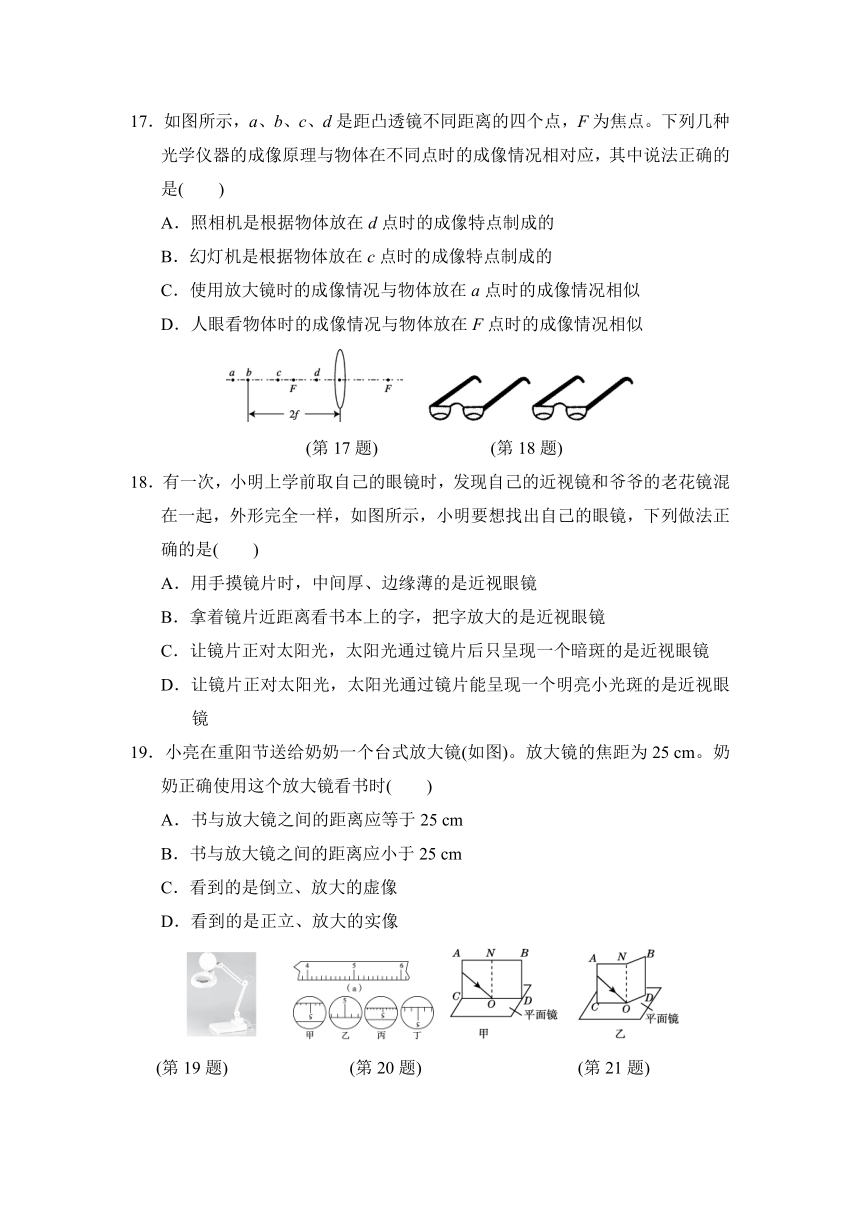

17．如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，其中说法正确的是(　　)
A．照相机是根据物体放在d点时的成像特点制成的
B．幻灯机是根据物体放在c点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在a点时的成像情况相似
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似

(第17题) 　　　　 (第18题)
18．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是(　　)
A．用手摸镜片时，中间厚、边缘薄的是近视眼镜
B．拿着镜片近距离看书本上的字，把字放大的是近视眼镜
C．让镜片正对太阳光，太阳光通过镜片后只呈现一个暗斑的是近视眼镜
D．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视眼镜
19．小亮在重阳节送给奶奶一个台式放大镜(如图)。放大镜的焦距为25 cm。奶奶正确使用这个放大镜看书时(　　)
A．书与放大镜之间的距离应等于25 cm
B．书与放大镜之间的距离应小于25 cm
C．看到的是倒立、放大的虚像
D．看到的是正立、放大的实像

(第19题)　　 (第20题)　　 (第21题)

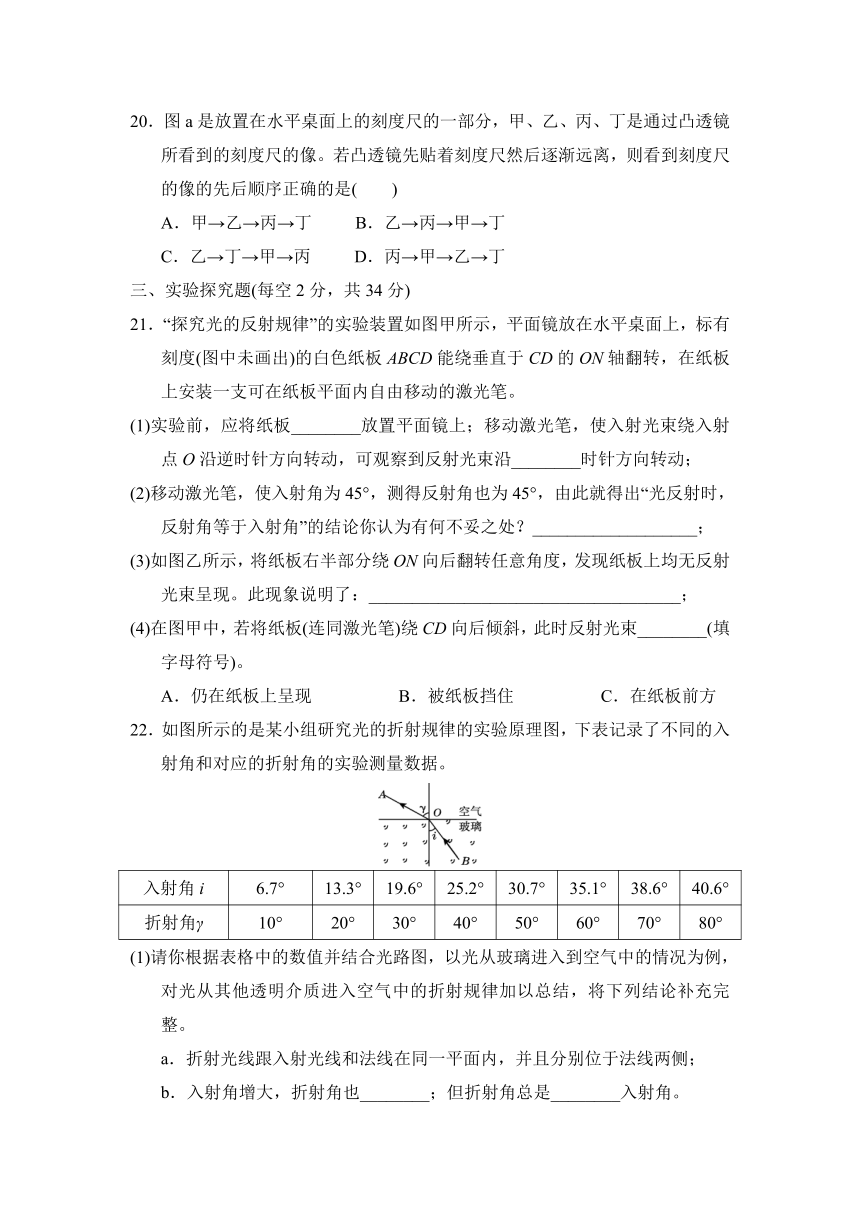

20．图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是(　　)
A．甲→乙→丙→丁 B．乙→丙→甲→丁
C．乙→丁→甲→丙 D．丙→甲→乙→丁
三、实验探究题(每空2分，共34分)
21．“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度(图中未画出)的白色纸板ABCD能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
(1)实验前，应将纸板________放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿________时针方向转动；
(2)移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？___________________；
(3)如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：____________________________________；
(4)在图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束________(填字母符号)。
A．仍在纸板上呈现　　　　　B．被纸板挡住　　　　　C．在纸板前方
22．如图所示的是某小组研究光的折射规律的实验原理图，下表记录了不同的入射角和对应的折射角的实验测量数据。
　　　　　
入射角i 6.7° 13.3° 19.6° 25.2° 30.7° 35.1° 38.6° 40.6°
折射角γ 10° 20° 30° 40° 50° 60° 70° 80°
(1)请你根据表格中的数值并结合光路图，以光从玻璃进入到空气中的情况为例，对光从其他透明介质进入空气中的折射规律加以总结，将下列结论补充完整。
a．折射光线跟入射光线和法线在同一平面内，并且分别位于法线两侧；
b．入射角增大，折射角也________；但折射角总是________入射角。
(2)该组同学在实验中发现，光从玻璃进入空气中时，有一部分光反射到玻璃砖内，请你在图中作出这条入射光线经过玻璃面反射后的光路图。
(3)当入射角增大到某一角度，使折射角达到90°时，折射光线就消失了，只剩下反射光线，这种现象叫做全反射。该组同学在进行光从玻璃进入到空气中的实验时观察到了这样的现象，他们继续进行光从空气进入玻璃中的实验，当入射角增大时，________(填“能”或“不能”)观察到全反射现象。
23．如图所示，玻璃板P竖直固定在水平桌面上，把一支点燃的蜡烛A放在玻璃板左侧适当位置，这时，可以看到它在玻璃板右侧的像。
(1)要确定蜡烛的像的位置，需要进行的实验操作：取一支相同的但不点燃的蜡烛B在玻璃板右侧________，直至与蜡烛的像完全重合，并________蜡烛的位置。
(2)下列关于蜡烛的像的描述中，符合实际的一项是________(填字母)。
A．改变蜡烛到玻璃板的距离，像的大小不同　　
B．用大小不同的玻璃板实验，像的大小不同
C．沿不同方向观察蜡烛的像，像的位置不同　　
D．若在P、B间放一块纸板，仍可以看到像
(3)请根据平面镜成像特点，在图中作出“眼睛通过玻璃板看到烛焰顶端”的光路图。
24．在“探究凸透镜成像规律”的实验中：
(1)如图甲所示，该透镜的焦距f＝________cm。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示。若要让像成在光屏的中央，则可以将凸透镜向________(填“上”或“下”)移动。
(3)如图丙所示，把蜡烛放在光具座上________(填“A”“B”“C”或“D”)点时，在光屏上能得到一个清晰的放大的像，________(填“投影仪”“照相机”或“放大镜”)就是利用这种成像规律工作的。
答案
一、1．光沿直线传播　2．漫　3．3；7：20　4．折射；虚
5．下；左　点拨：在激光笔的位置和入射角度不变的情况下，平面镜向下移动，入射点向左移动，反射光线向左移动，光斑向下移动；在平面镜的位置和入射角不变的情况下，向左平移激光笔，则入射光线方向不变，入射点向左移动，则反射光线也向左移动，光斑会向下移动。
6．会聚；二倍焦距；靠近
7. 大；小　点拨：凹透镜对光线有发散作用。当逐渐向上移动凹透镜时，白纸和凹透镜的距离变大，光线更加分散，所以纸上的光斑变大，光线越分散，光斑的亮度就越小。
8．强；前方　点拨：过度用手机容易使眼睛的晶状体变厚，折光能力增强，来自远处的光会聚在视网膜前方，形成近视眼。
9．解：如图所示。
10．解：如图所示。
二、11．A　
12．C　点拨：将海波倒入玻璃缸的水中，海波熔化，放置一段时间后，密度就变得不均匀了，液体深度越深密度越大，光线在不均匀的介质里传播时就会发生折射。用激光笔从玻璃缸的外侧将光线斜向上射入缸中时，因为液体深度越小、密度越小，所以发生折射时，折射角越来越大于入射角，故在液体中的路径是一条曲线。
13．B　点拨：鱼反射的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线，人逆着折射光线看去，“鱼”的位置升高了。
14．C　15．C　
16．D　点拨：盒盖处安装凸透镜，盒底处有昆虫，要使凸透镜作放大镜使用，物距应小于焦距，此时物距是10 cm，因此应选择焦距为12 cm的凸透镜。
17．B　点拨：物体在d点时，此时的物体在一倍焦距以内，根据凸透镜成像规律可知，物体成正立、放大的虚像，放大镜就是利用这种情况的凸透镜成像规律制成的，而不是照相机，故A错误；物体在c点时，此时的物体在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，物体成倒立、放大的实像，幻灯机、投影仪就是利用这种情况的凸透镜成像规律制成的，故B正确；物体在a点时，此时的物体在二倍焦距以外，根据凸透镜成像规律可知，物体成倒立、缩小的实像，照相机就是利用这种情况的凸透镜成像规律制成的，而不是放大镜，故C错误；物体在F点时，此时的物体在焦点上，物体不成像，而人的眼睛与物距大于二倍焦距时凸透镜的成像情况相似，故D错误。
18．C　
19．B
20．C　点拨：(1)刻度尺到凸透镜的距离(物距)在一倍焦距以内时，凸透镜成正立、放大的虚像，即乙图。(2)刻度尺到凸透镜的距离在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，即丁图。(3)刻度尺到凸透镜的距离在二倍焦距处，凸透镜成倒立、等大的实像，即甲图。(4)刻度尺到凸透镜的距离在二倍焦距以外时，凸透镜成倒立、缩小的实像，即丙图。
三、21．(1)垂直；顺　(2)一次实验得到的结论具有偶然性　
(3)反射光线、入射光线和法线在同一平面内　(4)C
22．解：(1)增大；大于　(2)如图所示。　(3)不能
23．解：(1)移动；记下 (2)D
(3)如图所示。
点拨：(1)在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像。另外拿一支相同的蜡烛B在玻璃板后面移动，直到看上去它跟像完全重合，可以判断物、像大小相等，并记录下蜡烛B的位置；
(2)蜡烛在玻璃板中成的像与实物等大，与蜡烛到玻璃板的距离无关，与玻璃板大小无关，AB选项说法不正确；平面镜所成的像与物体关于镜面对称，沿不同方向观察蜡烛的像，像的位置相同，C选项说法不正确；
蜡烛在玻璃板中成的是虚像，在P、B间放一块纸板，仍可以看到像，该选项说法正确；
(3)B点和眼睛C的连线与平面镜P相交于一点O，这就是光线的入射点，连接AO、OC并标出箭头，得到入射光线和反射光线。
24．(1)10.0
(2)下　
(3)C；投影仪
点拨：(1)由图甲可知 f＝40.0 cm－30.0 cm＝10.0 cm；
(2)由图乙知，像落在光屏的上方，要使像成在光屏的中央，应将凸透镜向下调整；
(3)由图丙可知，C点在一倍焦距和二倍焦距之间，能成倒立、放大的实像，其应用是投影仪。
