第十四章 了解电路 测试卷(含答案)

第十四章 了解电路 测试卷
一、选择题(每题3分，共30分)
1.如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法错误的是(　　)
A．摩擦起电的实质是电子的转移 B．箔片张开是由于同种电荷相互排斥
C．箔片张开说明橡胶棒带电 D．验电器的乙部件必须是导体

(第1题)　　　　 (第2题)　　　　 (第4题)
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则(　　)
A．甲、乙均带正电 B．甲、乙均带负电
C．乙带正电，甲一定带负电 D．乙带正电，甲可能不带电
3．如图所示的电路中，灯泡能发光的电路是(　　)
4．关于如图所示的电路，正确的说法是(　　)
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都发光
5．下列图中与实物图相对应的电路图是(　　)

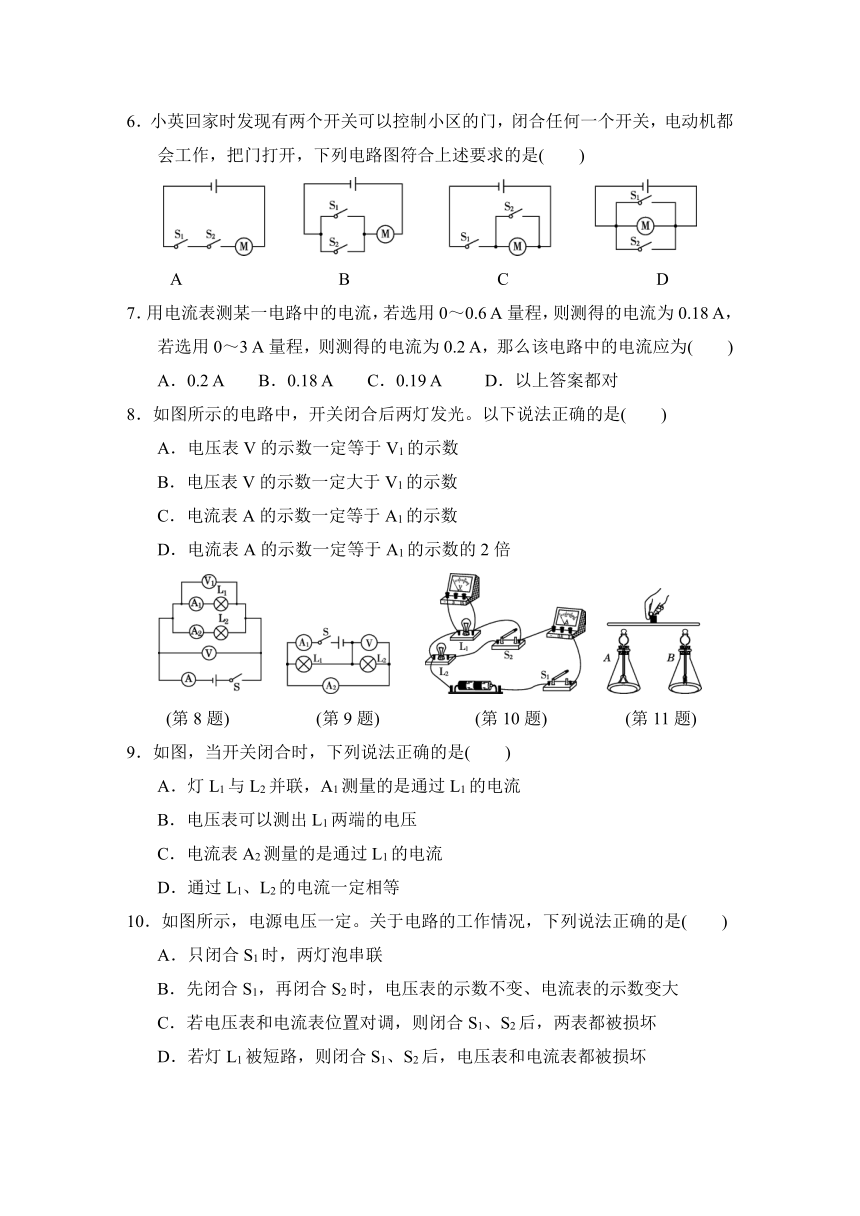

6．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是(　　)
　 　A　　　　　　　　　B　　　　　 　　　C　　 　　　　　　D
7．用电流表测某一电路中的电流，若选用0～0.6 A量程，则测得的电流为0.18 A，若选用0～3 A量程，则测得的电流为0.2 A，那么该电路中的电流应为(　　)
A．0.2 A B．0.18 A C．0.19 A D．以上答案都对
8．如图所示的电路中，开关闭合后两灯发光。以下说法正确的是(　　)
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍

(第8题)　 　 (第9题)　 　 (第10题)　 　 (第11题)
9．如图，当开关闭合时，下列说法正确的是(　　)
A．灯L1与L2并联，A1测量的是通过L1的电流
B．电压表可以测出L1两端的电压
C．电流表A2测量的是通过L1的电流
D．通过L1、L2的电流一定相等
10．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是(　　)
A．只闭合S1时，两灯泡串联
B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被损坏
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被损坏

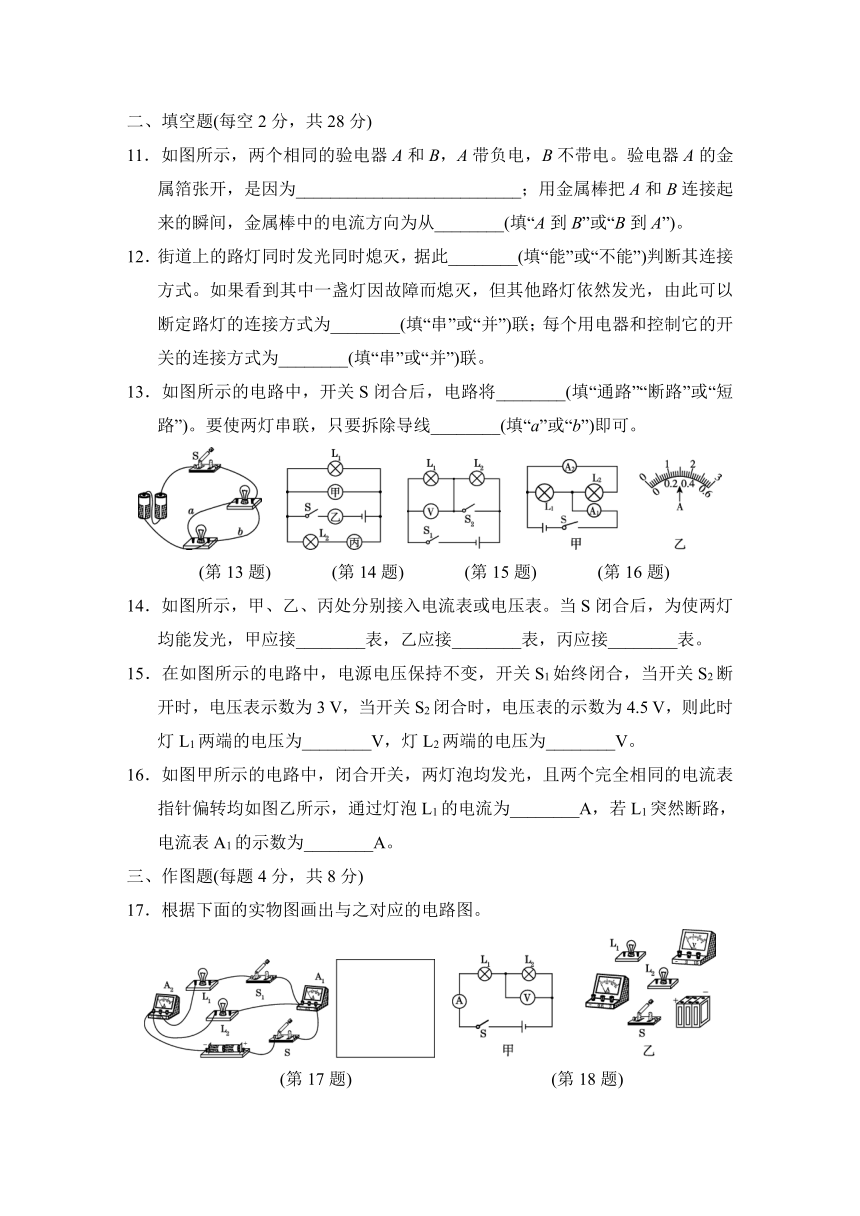

二、填空题(每空2分，共28分)
11．如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属箔张开，是因为__________________________；用金属棒把A和B连接起来的瞬间，金属棒中的电流方向为从________(填“A到B”或“B到A”)。
12．街道上的路灯同时发光同时熄灭，据此________(填“能”或“不能”)判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为________(填“串”或“并”)联；每个用电器和控制它的开关的连接方式为________(填“串”或“并”)联。
13．如图所示的电路中，开关S闭合后，电路将________(填“通路”“断路”或“短路”)。要使两灯串联，只要拆除导线________(填“a”或“b”)即可。

(第13题)　　　 (第14题)　　　 (第15题)　　　 (第16题)
14．如图所示，甲、乙、丙处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，甲应接________表，乙应接________表，丙应接________表。
15．在如图所示的电路中，电源电压保持不变，开关S1始终闭合，当开关S2断开时，电压表示数为3 V，当开关S2闭合时，电压表的示数为4.5 V，则此时灯L1两端的电压为________V，灯L2两端的电压为________V。
16．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1的电流为________A，若L1突然断路，电流表A1的示数为________A。
三、作图题(每题4分，共8分)
17．根据下面的实物图画出与之对应的电路图。

(第17题) 　　 (第18题)
18．按照图甲所示的电路图，用笔画线代替导线，将图乙中的元件连接成对应的实物图。
四、实验探究题(19题6分，20题8分，21题14分，共28分)
19．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动。他们按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来。
(1)小明刚连完最后一根导线，两灯就亮了，则小明在实验过程中的操作不当之处是连接电路时，开关________________________________________。
(2)小红所连接的电路中，灯L1亮，但灯L2不亮。原因可能是__________。
(3)他们俩改正错误后进行实验，为了探究开关的控制作用，先闭合开关，观察两灯的发光情况，然后断开开关，接下来改变开关的位置，闭合开关，再次观察两灯的发光情况，从而得出结论：在串联电路中，开关的作用是____________________________。
20．小勇和小鹏在“探究并联电路中干路电流与各支路电流之间的关系”的实验中，根据下面的电路图进行实验。他们分别把图甲电路的A、B、C各点断开，把电流表接入，测量流过的电流，看它们之间有什么关系。
(1)小勇将电流表分别接入A、B、C三点处，闭合开关，在第一次测量中，C点的电流如图乙所示，电流的大小为________A，测得其他电流值如表(一)所示。
表(一)
测量序号 A处电流IA/A B处电流IB/A C处电流IC/A
1 0.9 0.40
2 1.0 0.58 0.42
3 1.2 0.50 0.70
(2)根据以上数据，小勇得出并联电路中的电流规律是_____________。
(3)小鹏在第一次测量A点的电流时，其电流表的指针从零刻度摆动至如图丙所示的位置，这是因为他在使用电流表时__________________。
(4)改正错误后，他继续实验，将电流表分别接入A、B、C三点处，改变电源电压，重复实验，记录数据如表(二)所示，小鹏根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请提出建议：__________________________。
表(二)
测量序号 A处电流IA/A B处电流IB/A C处电流IC/A
1 0.40 0.20 0.20
2 0.60 0.30 0.30
3 0.80 0.40 0.40
21.在“探究串联电路电压的特点”活动中：
　　　　　
UAB/V UBC/V UAC/V
2.6 1.8 4.4
(1)如图所示，连接电路时，至少需要________根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡。
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是_________________________(填出一种即可)。
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？________，理由是___________________________________________。
(4)小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：___________________，改进方法是_________________________。
五、综合应用题(22题6分)
22．在如图甲所示的电路中，电源电压恒为3 V。
(1)只闭合开关S2，电流表A的示数为0.44 A，求通过L1和L2的电流。
(2)当开关S1和S3闭合，S2断开时，灯泡L1和L2两端的电压分别是多少？
(3)当开关S1和S3闭合，S2断开时，若电流表A的示数为0.58 A，电流表A1的示数如图乙，则通过L1和L2的电流分别是多少？
答案
一、1．D
2．D　点拨：从图中看出乙、丙两个小球相互排斥，说明乙、丙两个小球一定带同种电荷，由于丙球带正电，则根据“同种电荷相互排斥”可以断定乙球一定也带正电；从图中看出甲、乙两小球相互吸引，根据“带电体的基本性质是吸引轻小物体”“异种电荷相互吸引”，可以判断甲球带负电或不带电。
3．C　4．D　5．C　6．B　7．B　8．A
9．B　点拨：由电路图可知，当开关闭合，两灯泡并联，电压表V测量灯L2两端的电压，也测量灯L1两端的电压，还测量电源的电压，所以L1、L2两端的电压一定相等；电流表A1测量干路电流，电流表A2测量通过L2的电流，通过L1、L2的电流不一定相等。
10．B　点拨：开关S1为总开关，开关S2控制小灯泡L2，所以只闭合S1时，小灯泡L1发光，A项不正确。当只闭合开关S1时，只有小灯泡L1发光，电流表只测量通过小灯泡L1的电流，电压表有示数，测量小灯泡L1两端的电压，再闭合S2时，并联电路中总电压等于分电压，电压表的示数不变，电流表此时测量通过两个小灯泡的总电流，故电流表的示数变大，B项正确。若电压表和电流表位置对调，则闭合S1、S2后，电流表与两个小灯泡并联，电压表串联在电路中，现象为电压表有示数，测量的是电源电压，电流表没有示数，两表不会损坏，C项不正确。若灯L1被短路，则闭合S1、S2后，因为L1被短路，所以与它并联的电压表、小灯泡L2都被短路，电压表没有示数，不会损坏，电路中相当于把电流表直接接在了电源的两极上，电流表被损坏，故D项不正确。
二、11．同种电荷相互排斥；B到A　点拨：电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；验电器A的金属箔张开是因为同种电荷相互排斥；验电器A带负电，说明A有多余的电子，而验电器B不带电，用金属棒把A、B连接起来，自由电子从A向B移动，因自由电子的定向移动方向与电流方向相反，故金属棒中的电流方向为从B到A。
12．不能；并；串
13．短路；b　
14．电压；电流；电流 15．4.5；0
16．1.2；0.3
三、17．解：如图所示。
18．解：如图所示。
四、19．(1)没有断开　(2)L2短路 (3)控制所有的用电器的通断
20．(1)0.50
(2)并联电路中干路电流等于各支路电流之和
(3)将正负接线柱接反了
(4)换用不同规格的灯泡多次测量以寻找普遍规律
21．(1)6；不同　(2)L2断路(或L1短路)
(3)不能；电压表的正负接线柱接反了
(4)根据一次实验得出的结论具有偶然性；应更换规格不同的灯泡进行多次实验
五、22.解：(1)只闭合S2时，两灯泡串联，电流表测电路中的电流；因为串联电路中各处的电流相等，所以通过灯泡L1和L2的电流均为0.44 A。
(2)当闭合S1和S3，断开S2时，两灯泡并联，因为并联电路中各支路两端的电压相等，所以灯泡L1和L2两端的电压相等，都等于电源电压，即为3 V。
(3)当闭合S1和S3，断开S2时，两灯泡并联，电流表A测干路电流，电流表A1测L1支路电流，由于并联电路中，干路电流等于各支路电流之和，电流表A的示数为0.58 A，所以电流表A1量程为0～0.6 A，分度值为0.02 A，示数为0.26 A，故通过L1的电流I1＝0.26 A；则通过L2的电流I2＝I－I1＝0.58 A－0.26 A＝0.32 A。
