物理：4.2《探究电磁感应的产生条件》（人教版选修3-2）

(共21张PPT)

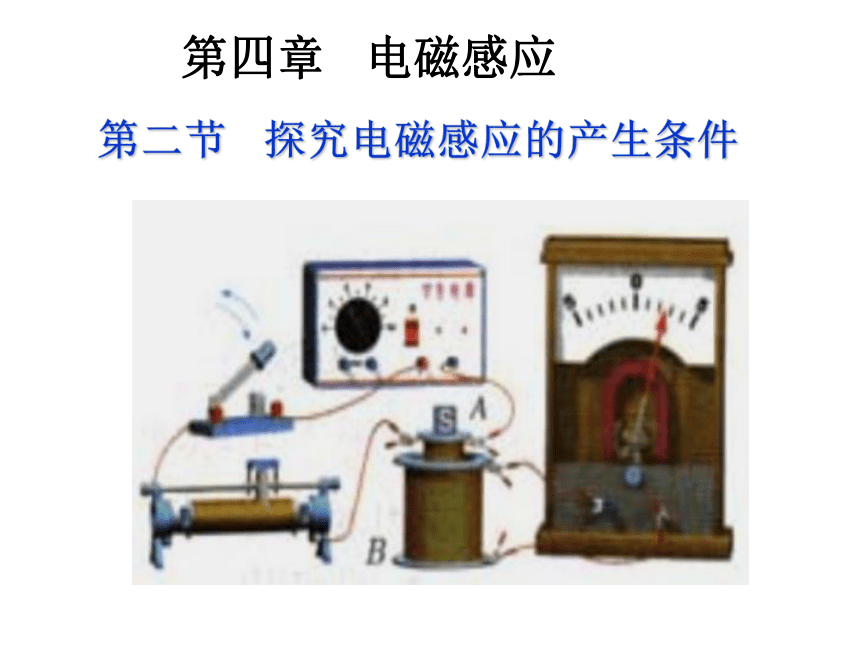

第二节 探究电磁感应的产生条件
第四章 电磁感应
人类是如何获得电能的
？？？

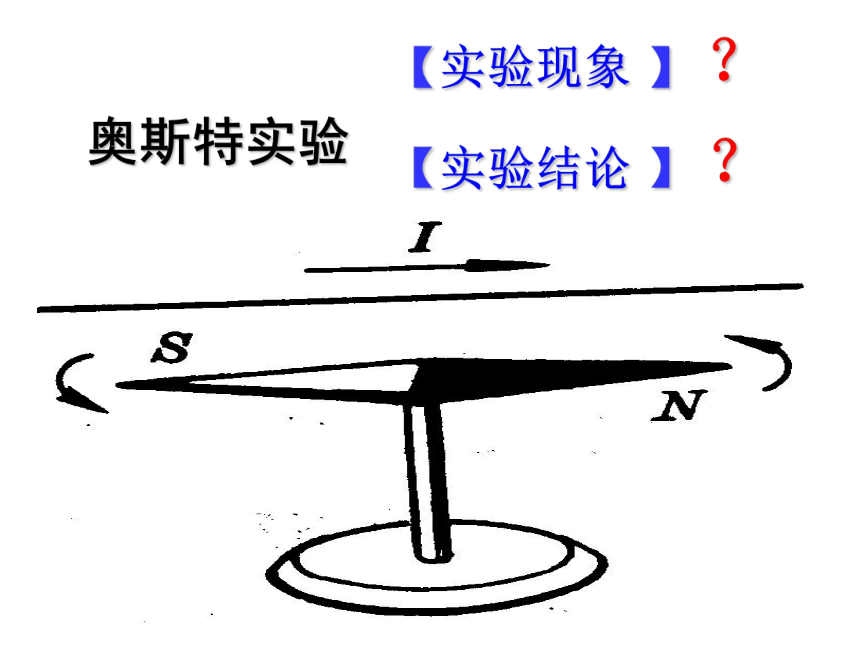

奥斯特实验
【实验现象 】 ？
【实验结论 】 ？
猜想：
1、既然电能生磁，那么，磁是否能生电呢？
2、如果磁能生电，那么，怎样才能实现呢？

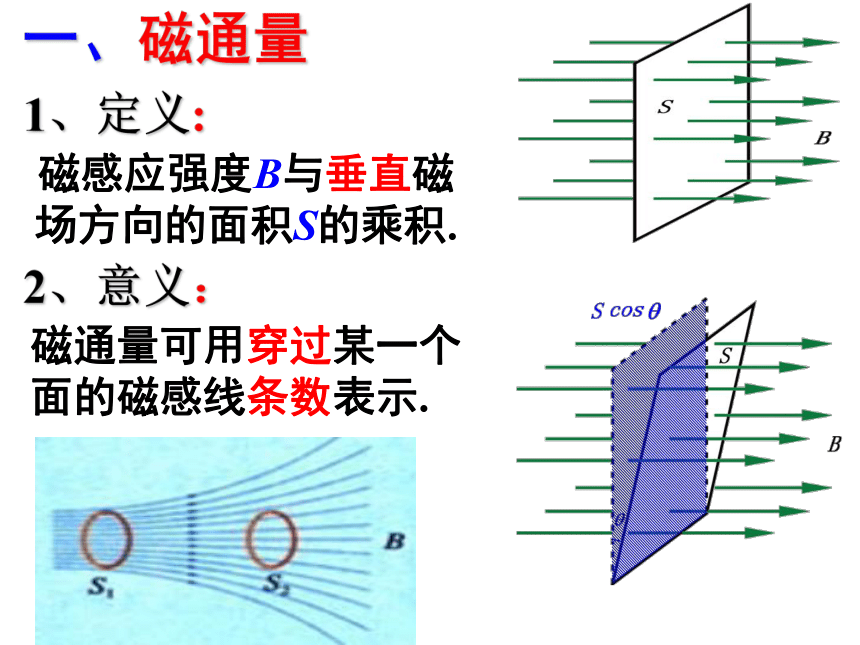

一、磁通量
1、定义:
磁感应强度B与垂直磁场方向的面积S的乘积.
2、意义：
磁通量可用穿过某一个面的磁感线条数表示.
a
b
d
c

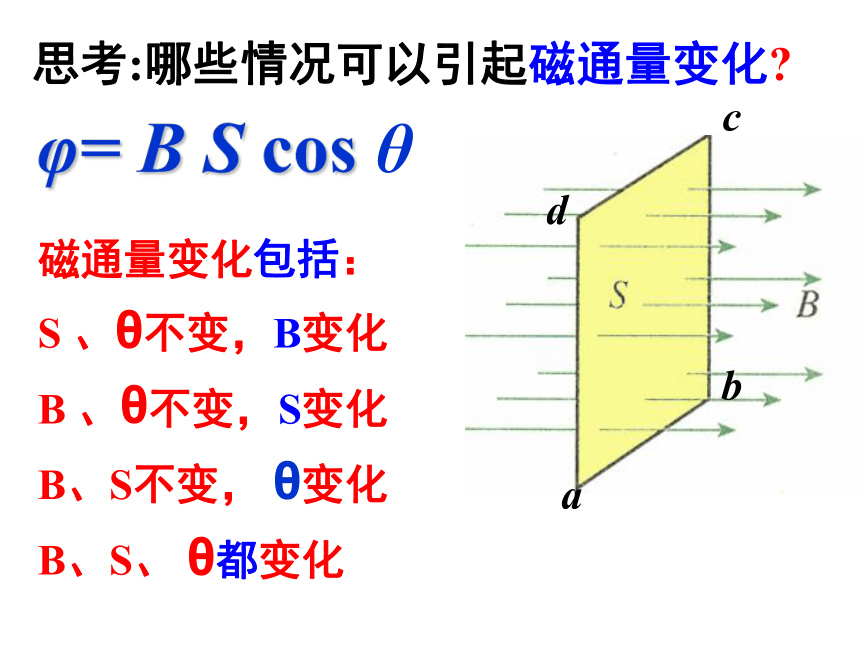

思考:哪些情况可以引起磁通量变化
φ= B S cos θ
磁通量变化包括：
S 、θ不变，B变化
B 、θ不变，S变化
B、S不变， θ变化
B、S、 θ都变化

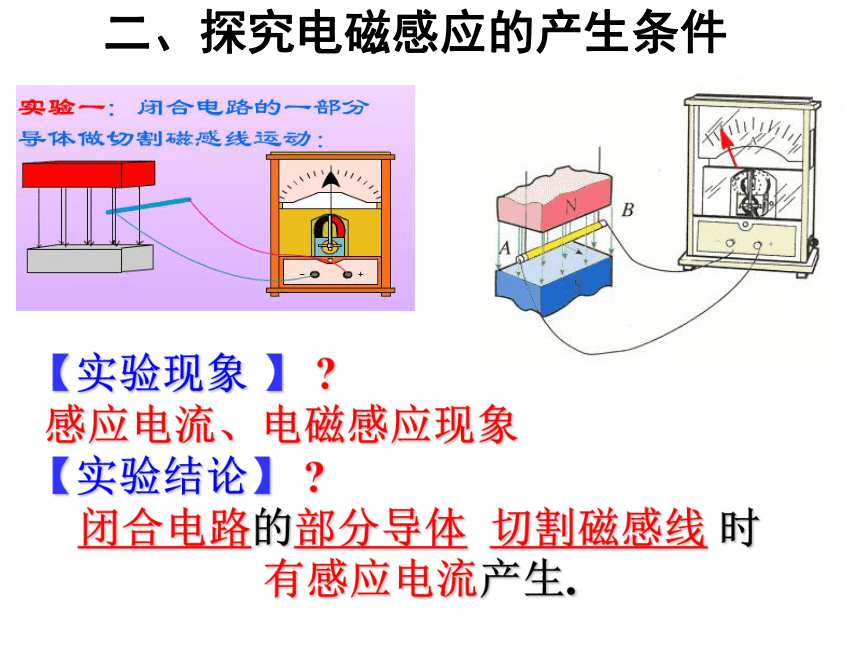

二、探究电磁感应的产生条件
【实验现象 】
感应电流、电磁感应现象
【实验结论】
闭合电路的部分导体 切割磁感线 时 有感应电流产生.

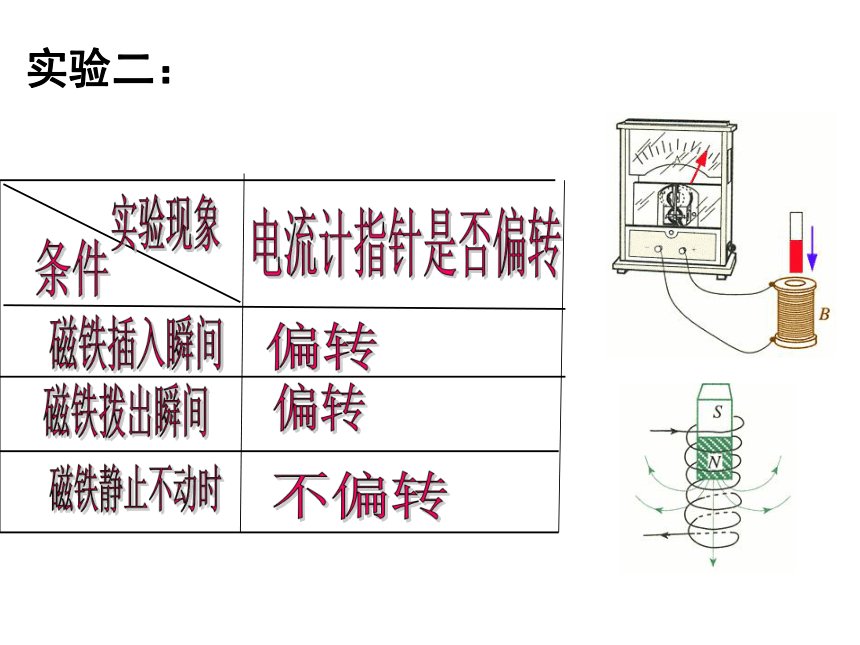

实验二：
通过前面两个实验，我们可以得到什么结论？
只有磁铁相对线圈运动时，才有电流产生。磁铁相对线圈静止时，没有电流产生。
想一想：这个结论是不是普遍适用的呢？
操 作 表针是否摆动
开关闭合瞬间
开关断开瞬间
开关闭合时， 滑动变阻器不动
开关闭合时， 迅速移动变阻器滑片
摆动
静止
摆动
摆动
实验结论:只有当线圈A中电流发生变化时,线圈B中才会有电流产生.
请大家换一种方式思考？
通过以上几个产生感应电流的实验，我们能否寻找它们之间的共同之处，并从本质上概括出产生感应电流的条件？
（学生分别讨论3个实验）
分析论证
结论：产生感应电流的条件：与磁感应强度的变化有关,与闭合回路的面积变化有关.
归纳总结
直观表现为：当穿过闭合回路的磁感线条数变化时,就有电流产生,否则就没有感应电流.
感应电流产生的条件是：只要穿过闭合电路的磁通量变化,闭合电路中就有感应电流.
即：电路要闭合;穿过电路的磁通量发生变化
课堂练习
书 P7---P8 1、2
书 P8 No.1
书 P9 No.2
小结
1、利用磁场产生电流的现象叫电磁感应，产生的电流叫感应电流。
2、结论：无论用什么方法，只要使闭合电路的磁通量发生变化，闭合电流中就会有感应电流产生
3、产生感应电流的条件：
（1）电路闭合
（2）磁通量发生变化
课题研究：“摇绳能发电吗”（视频1、2）
课外作业：
探究“摇绳发电”问题，写一篇关于“研究电磁感应现象”的小论文。
