(共21张PPT)
第四章 电磁感应
第3节 楞次定律

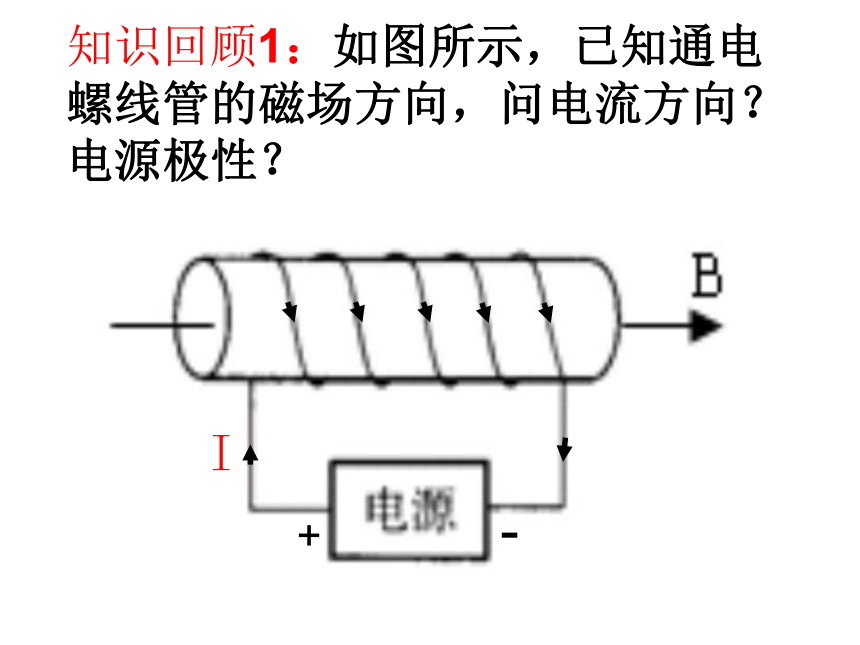

知识回顾1:如图所示,已知通电螺线管的磁场方向,问电流方向?电源极性?
+
-
I
N
S
A
B

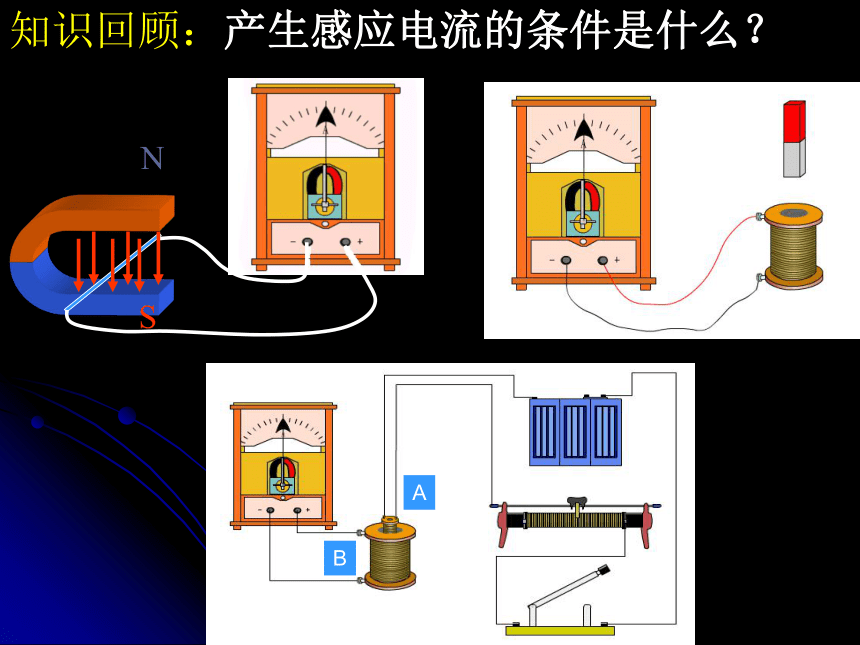

知识回顾:产生感应电流的条件是什么?
①闭合电路;
②穿过电路的磁通量发生变化.
G
S
N

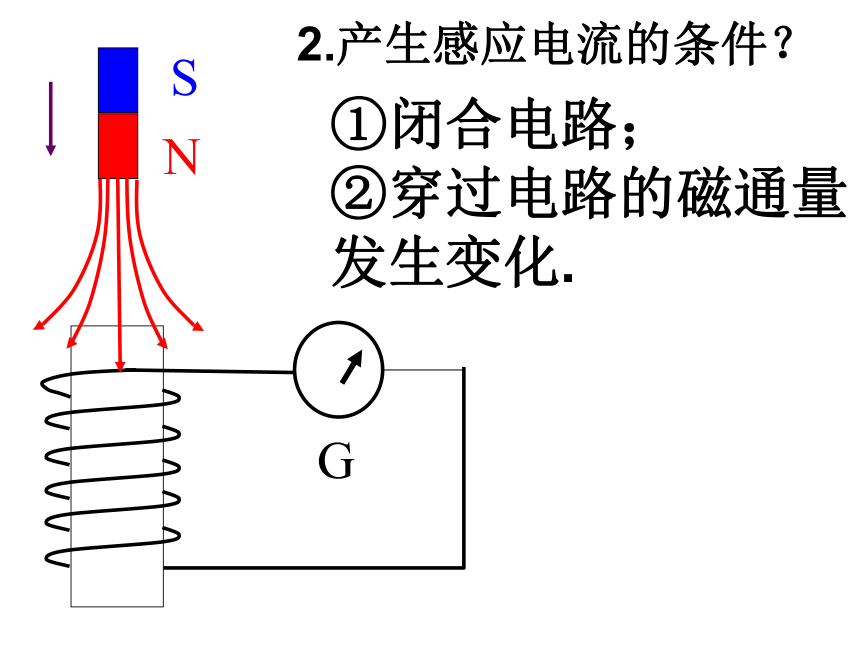

2.产生感应电流的条件?
探究感应电流方向的判断方法
实验:
1831年法拉第发现电磁感应现象时,只零碎地叙述过感应电流的方向。

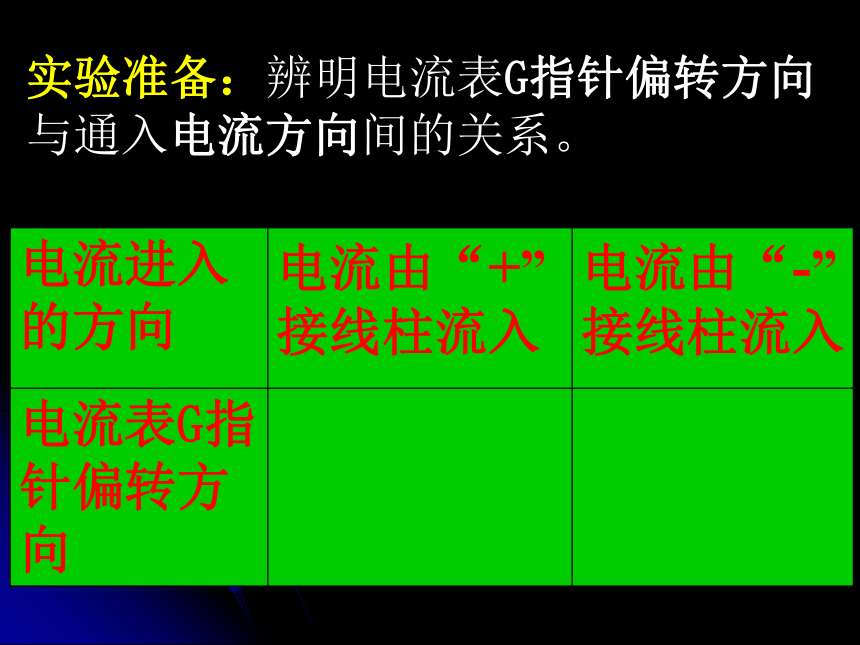

实验准备:辨明电流表G指针偏转方向与通入电流方向间的关系。
电流进入的方向 电流由“+”接线柱流入 电流由“-”接线柱流入
电流表G指针偏转方向
G
S
N

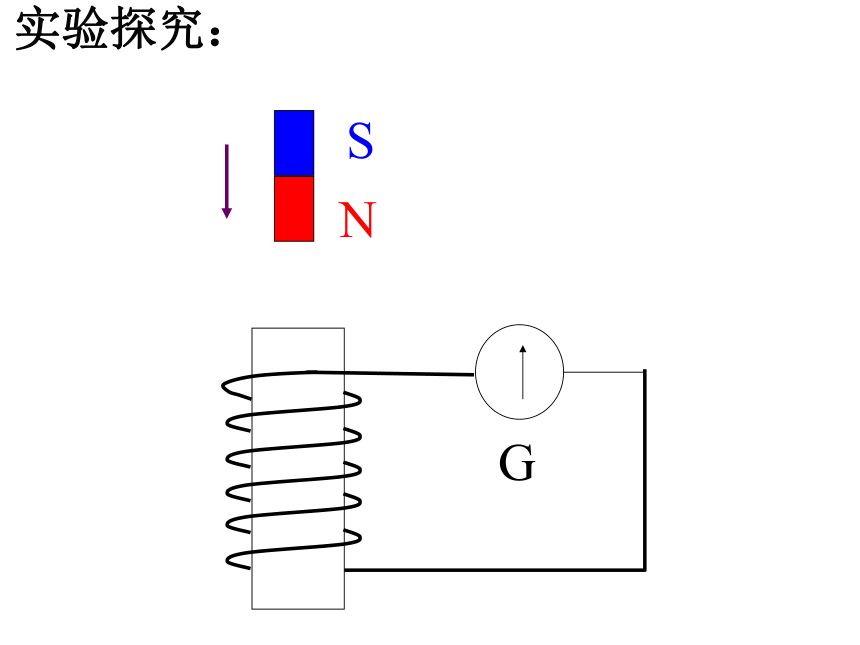

实验探究:

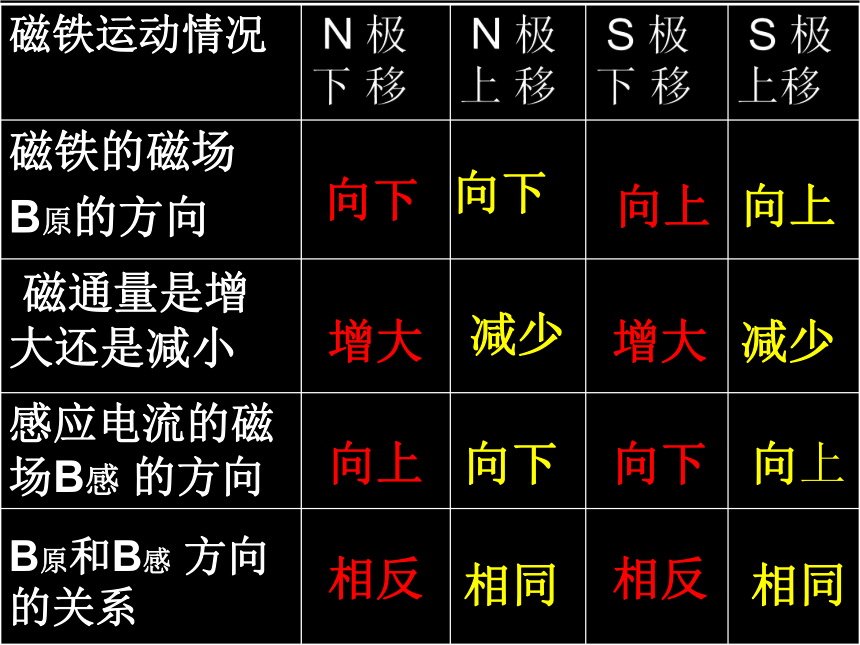

磁铁运动情况 N 极 下 移 N 极 上 移 S 极下 移 S 极 上移
磁铁的磁场
B原的方向
磁通量是增大还是减小
感应电流的磁场B感 的方向
向下
向下
向上
向上
增大
减少
增大
减少
向上
向下
向下
向上
B原和B感 方向的关系
相反
相反
相同
相同
感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
楞次定律:
楞次定律的理解
1.“阻碍磁通量的变化”包括两个意思:
①当磁通量增大时,感应电流的磁场与原磁场方向相反;
②当磁通量减小时,感应电流的磁场与原磁场方向相同。
“增反减同”
2.“阻碍”不是“阻止”。
如果原磁通量增加,感应电流的磁场阻碍这个磁通量增加,只不过是使它增加的速度变慢,并不能使它停止增加。
如果原磁通量减少,感应电流的磁场阻碍它减少,也只不过是使它减少的速度变慢而已,不会使它停止或是转而增加。
因此所谓“阻碍”原磁通量的变化,是“延滞”原磁通量的变化。
G
S
N
1.原磁场的方向
2.磁通量是增大还是减小
向下
增大
3.感应电流的磁场的方向
向上
4.感应电流的方向
向右
判断感应电流的方向?
练习
应用楞次定律判断感应电流方向分四步,做到“两明确、两判定”:
(1)明确原磁场方向;
(2)明确磁通量是增加还是减少;
(3)根据“楞次定律”,判定感应电流的磁场方向;
(4)根据“安培定则”,判定感应电流的方向。
G
S
N
1.原磁场的方向
2.磁通量是增大还是减小
向下
减小
3.感应电流的磁场的方向
向下
4.感应电流的方向
向左
判断感应电流的方向?
练习
G
S
N
从磁体和导体的相对运动的角度来看。
新角度
N
S
G
S
N
从磁体和导体的相对运动的角度来看。
新角度
N
S
感应电流总是阻碍相对运动。
从磁体和导体的相对运动的角度来看:
楞次定律与能量守恒
楞次定律不但指出了决定感应电流方向的基本法则,同时也是能的转化和守恒定律的具体表现。
产生感应电流既有电能产生,一定是由其他能转化而来。
G
N
S
判断感应电流的方向?
G
N
S
判断感应电流的方向?
