(共23张PPT)
家用电器
第一节

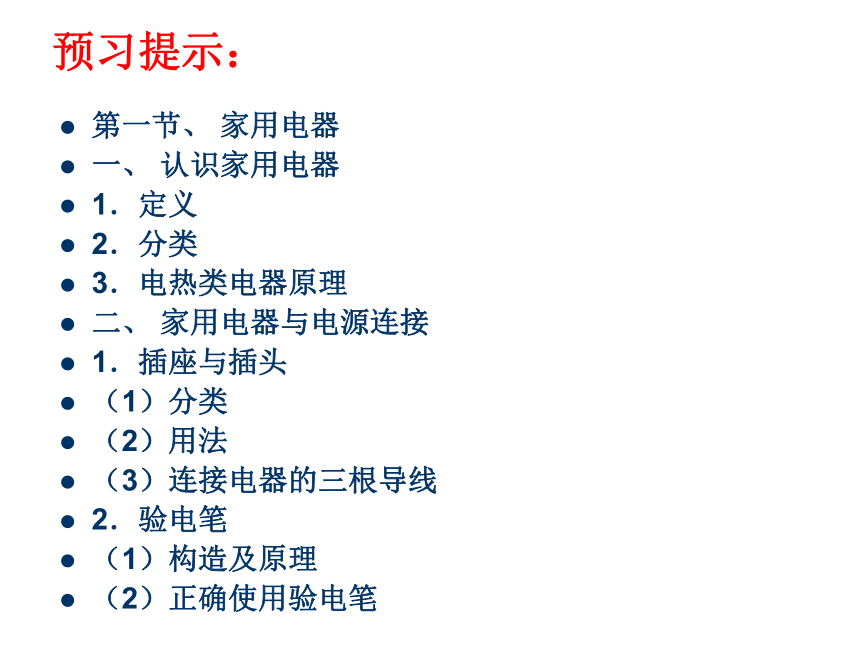

预习提示：
第一节、 家用电器
一、 认识家用电器
1．定义
2．分类
3．电热类电器原理
二、 家用电器与电源连接
1．插座与插头
（1）分类
（2）用法
（3）连接电器的三根导线
2．验电笔
（1）构造及原理
（2）正确使用验电笔

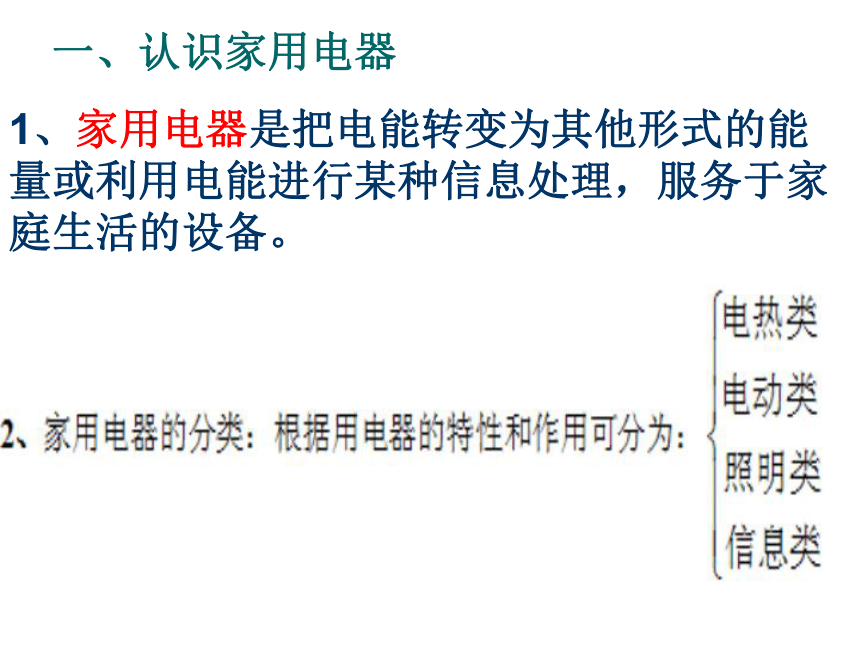

一、认识家用电器
1、家用电器是把电能转变为其他形式的能量或利用电能进行某种信息处理，服务于家庭生活的设备。

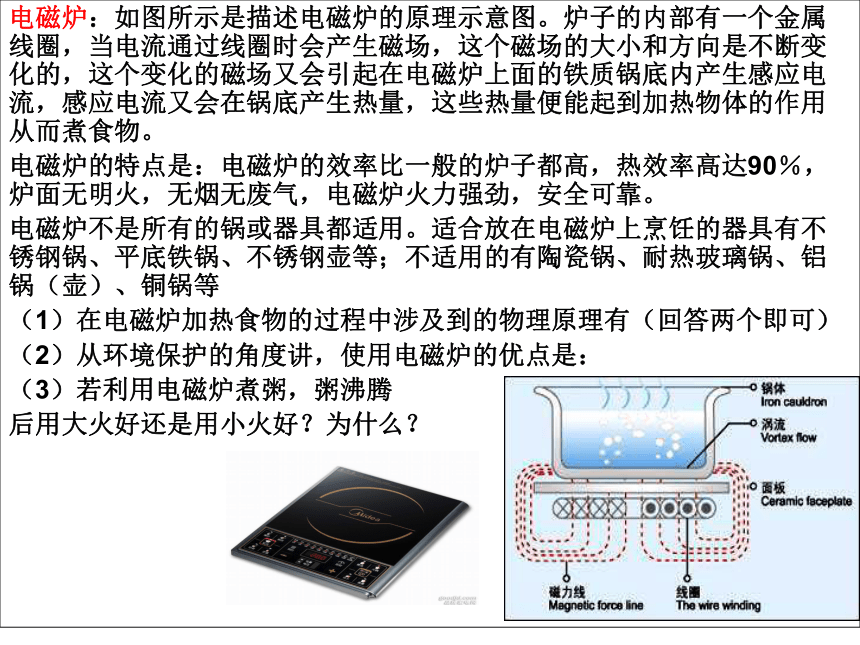

电磁炉：如图所示是描述电磁炉的原理示意图。炉子的内部有一个金属线圈，当电流通过线圈时会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起在电磁炉上面的铁质锅底内产生感应电流，感应电流又会在锅底产生热量，这些热量便能起到加热物体的作用从而煮食物。
电磁炉的特点是：电磁炉的效率比一般的炉子都高，热效率高达90％，炉面无明火，无烟无废气，电磁炉火力强劲，安全可靠。
电磁炉不是所有的锅或器具都适用。适合放在电磁炉上烹饪的器具有不锈钢锅、平底铁锅、不锈钢壶等；不适用的有陶瓷锅、耐热玻璃锅、铝锅（壶）、铜锅等
（1）在电磁炉加热食物的过程中涉及到的物理原理有（回答两个即可）
（2）从环境保护的角度讲，使用电磁炉的优点是：
（3）若利用电磁炉煮粥，粥沸腾
后用大火好还是用小火好？为什么？

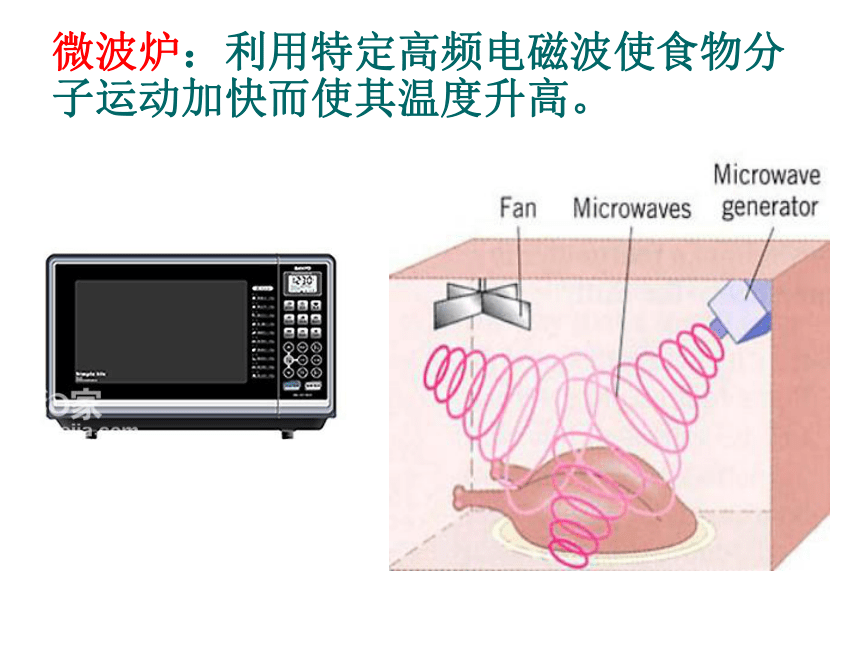

微波炉：利用特定高频电磁波使食物分子运动加快而使其温度升高。

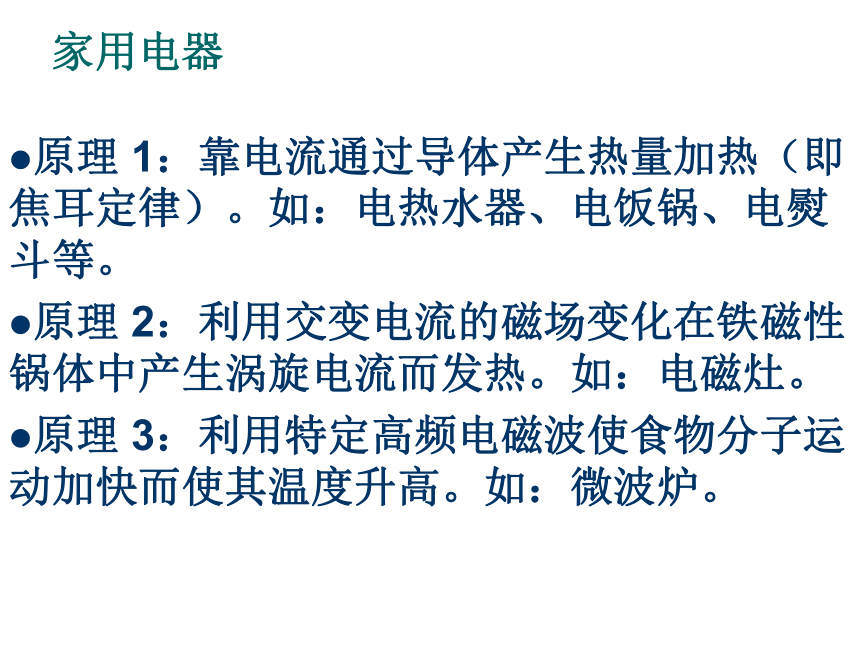

家用电器
原理 1：靠电流通过导体产生热量加热（即焦耳定律）。如：电热水器、电饭锅、电熨斗等。
原理 2：利用交变电流的磁场变化在铁磁性锅体中产生涡旋电流而发热。如：电磁灶。
原理 3：利用特定高频电磁波使食物分子运动加快而使其温度升高。如：微波炉。

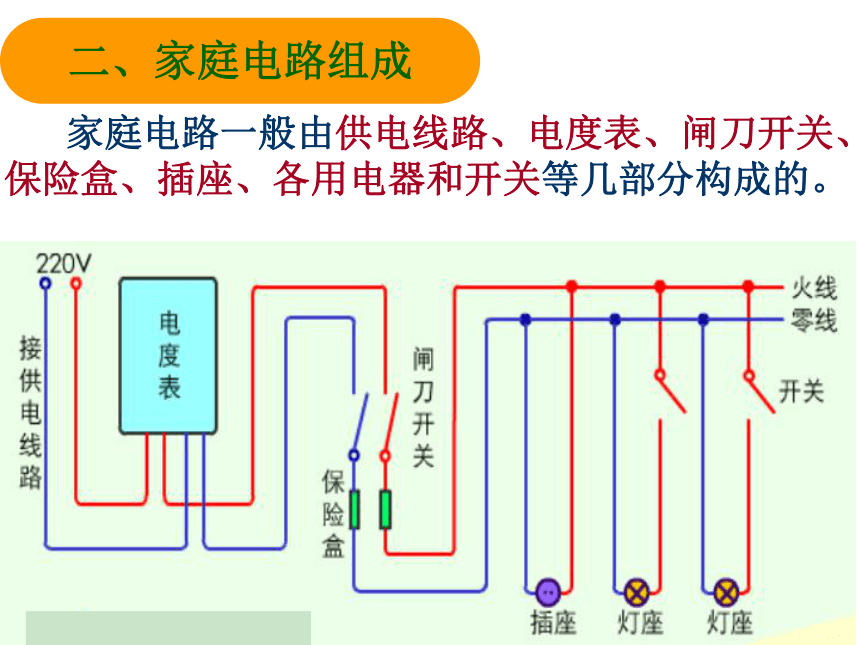

家庭电路一般由供电线路、电度表、闸刀开关、保险盒、插座、各用电器和开关等几部分构成的。
二、家庭电路组成

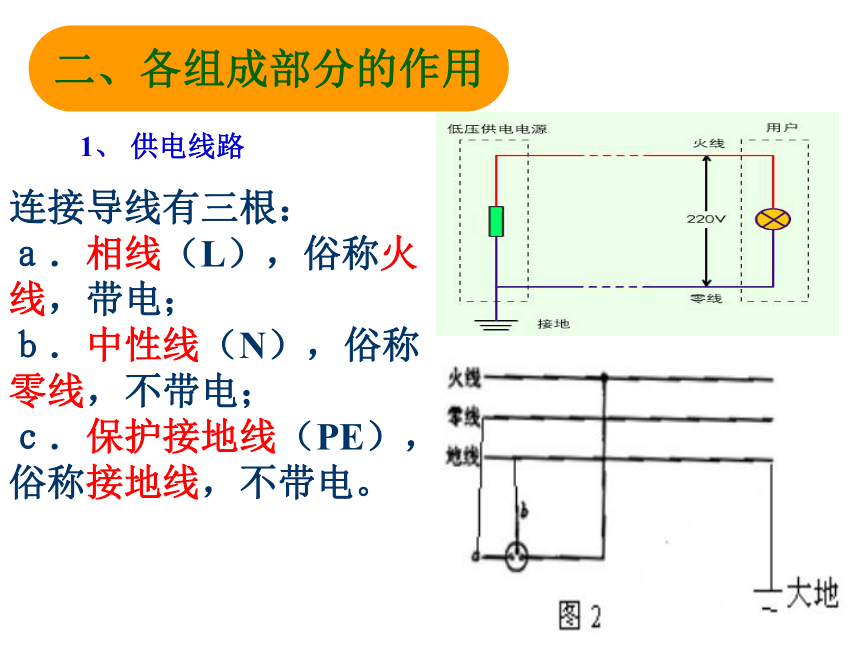

1、 供电线路
二、各组成部分的作用
连接导线有三根：
ａ．相线（L），俗称火线，带电；
ｂ．中性线（N），俗称零线，不带电；
ｃ．保护接地线（PE），俗称接地线，不带电。

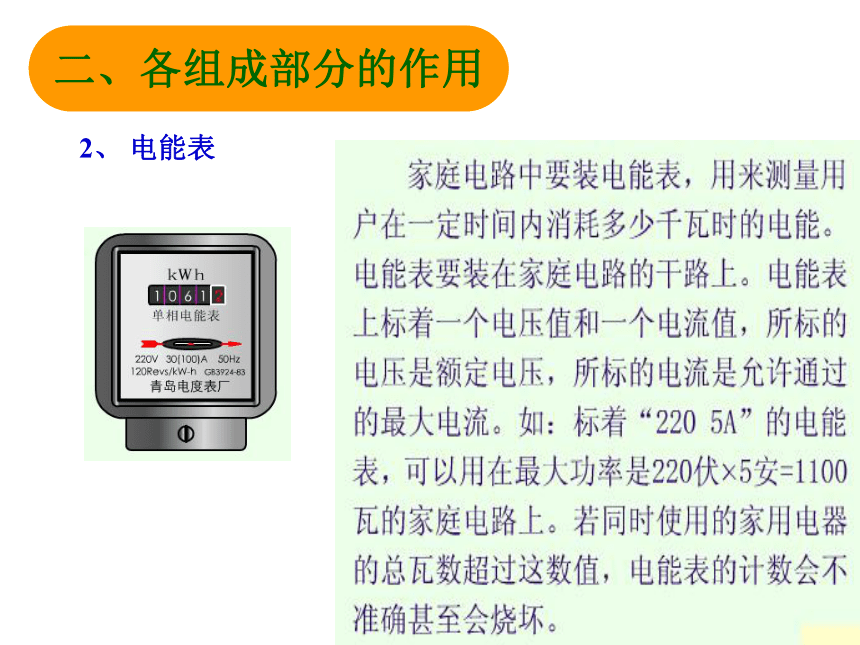

2、 电能表
二、各组成部分的作用
3、插座和接地
二、各组成部分的作用
插座有两孔和三孔插座之分，插头有两脚和三脚插头之分。
[讨论] 插头与接地 为什么三孔插头比二孔插头更安全？
火零
线线
火零
线线
三脚插头中上脚为什么较长？
插插头时可以先 ，拔插头时可以后 。(填“接地”、“离地”)
在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。
4、测电笔
二、各组成部分的作用
作用：辨别火线和零线
使用方法：笔尖金属体接触导体，手一定接触笔尾金属体
但千万不能接触笔尖金属体
如图16.39所示是使用测电笔的几种用法示意图，其中正确的是（ ）
A．甲与乙
B．甲与丙
C．丙与丁
D．乙与丙
甲
乙
丙乙
丁丁乙
图16.39
1、下列情况下不属于防止电热危害的是（ ）
A电视机的后盖有许多孔
B 电脑机箱内有小风扇
C电动机外壳有许多散热片
D家电长时间停用，隔一段时间应通电一次
2、家庭用电有三根线：一根是 ，俗称 ，另一根是 ，俗称 ， 通常是不带电的。
3.为防止湿手扳开关造成触电事故，小宁同学为家中的灯暖型浴霸（冬季家庭洗浴时取暖用的电器）设计了一个温度自动控制装置，如图（甲）所示．其中半导体材料制成的热敏电阻阻值R1随温度变化的曲线如图 (乙）所示．已知继电器线圈电阻R2为20Ω，电源的压U恒为12V．浴霸共安装有4只标有"220V 250W"的灯泡，当继电器线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，浴霸电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁铁被释放，浴霸电路闭合．求：a.浴霸电路闭合时，通过浴霸的总电流
b.若将此装置安放在浴室内，浴室内温度可控制在什么范围？
请你将图中的电灯及开关连入家庭电路中。
作业：理科爱好者P129
