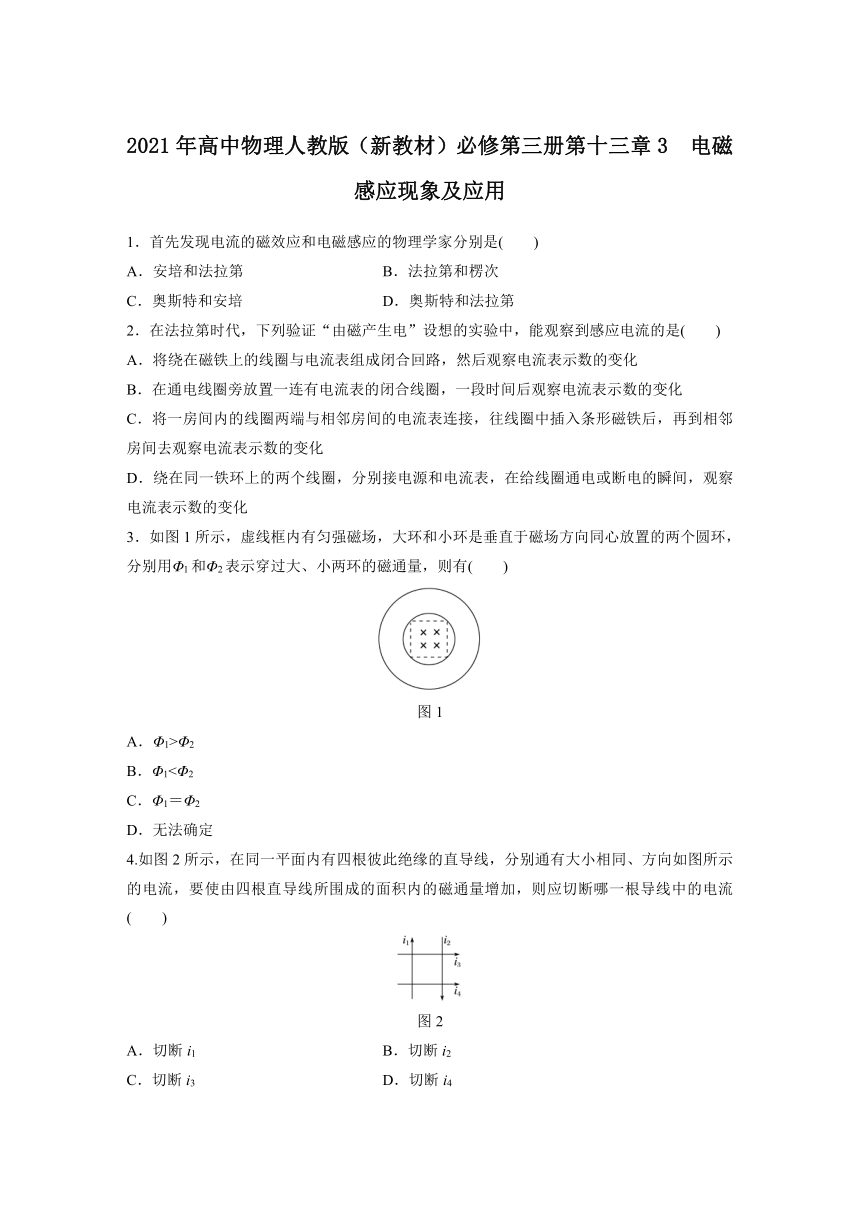

2021年高中物理人教版(新教材)必修第三册第十三章3 电磁感应现象及应用
1.首先发现电流的磁效应和电磁感应的物理学家分别是(  )
A.安培和法拉第
B.法拉第和楞次
C.奥斯特和安培
D.奥斯特和法拉第
2.在法拉第时代,下列验证“由磁产生电”设想的实验中,能观察到感应电流的是(  )
A.将绕在磁铁上的线圈与电流表组成闭合回路,然后观察电流表示数的变化
B.在通电线圈旁放置一连有电流表的闭合线圈,一段时间后观察电流表示数的变化
C.将一房间内的线圈两端与相邻房间的电流表连接,往线圈中插入条形磁铁后,再到相邻房间去观察电流表示数的变化
D.绕在同一铁环上的两个线圈,分别接电源和电流表,在给线圈通电或断电的瞬间,观察电流表示数的变化
3.如图1所示,虚线框内有匀强磁场,大环和小环是垂直于磁场方向同心放置的两个圆环,分别用Φ1和Φ2表示穿过大、小两环的磁通量,则有(  )
图1
A.Φ1>Φ2
B.Φ1<Φ2
C.Φ1=Φ2
D.无法确定
4.如图2所示,在同一平面内有四根彼此绝缘的直导线,分别通有大小相同、方向如图所示的电流,要使由四根直导线所围成的面积内的磁通量增加,则应切断哪一根导线中的电流(  )
图2
A.切断i1
B.切断i2
C.切断i3
D.切断i4

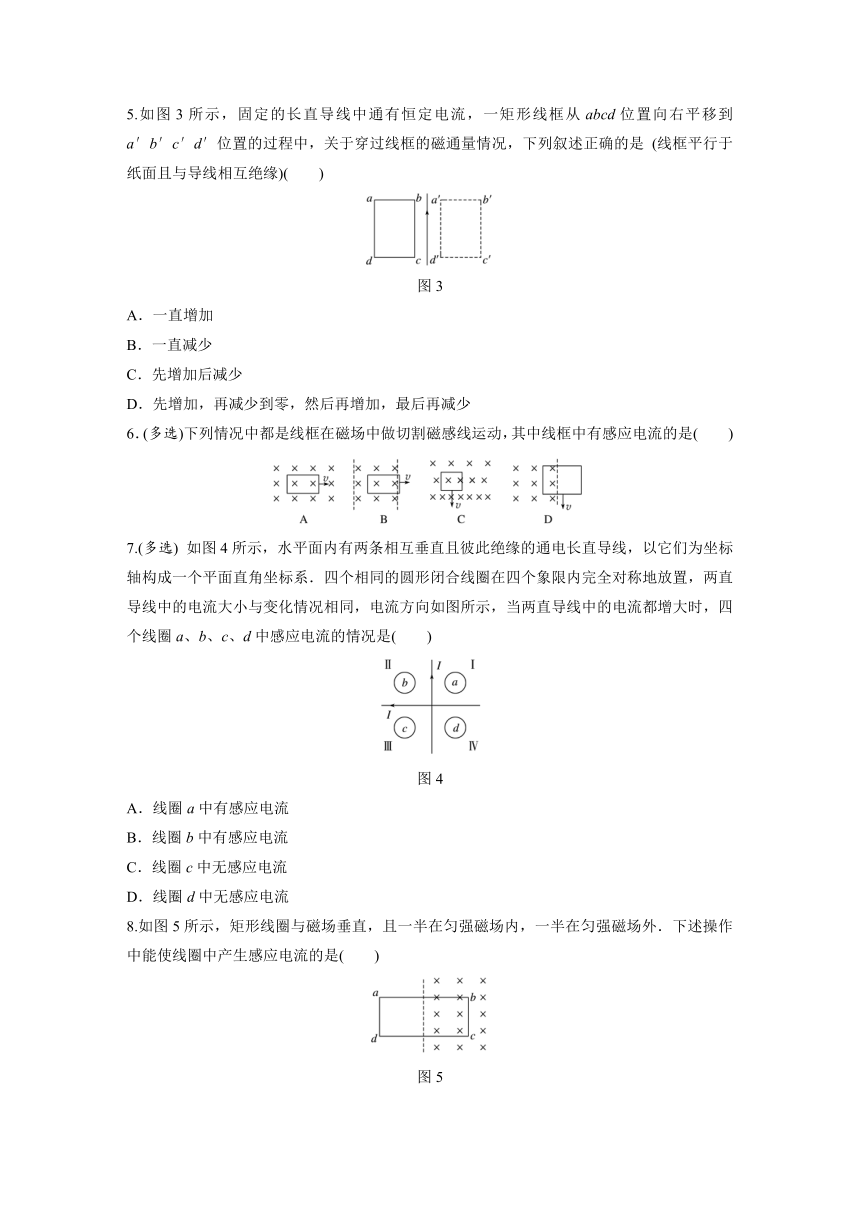

5.如图3所示,固定的长直导线中通有恒定电流,一矩形线框从abcd位置向右平移到a′b′c′d′位置的过程中,关于穿过线框的磁通量情况,下列叙述正确的是
(线框平行于纸面且与导线相互绝缘)(  )
图3
A.一直增加
B.一直减少
C.先增加后减少
D.先增加,再减少到零,然后再增加,最后再减少
6.(多选)下列情况中都是线框在磁场中做切割磁感线运动,其中线框中有感应电流的是(  )
7.(多选)
如图4所示,水平面内有两条相互垂直且彼此绝缘的通电长直导线,以它们为坐标轴构成一个平面直角坐标系.四个相同的圆形闭合线圈在四个象限内完全对称地放置,两直导线中的电流大小与变化情况相同,电流方向如图所示,当两直导线中的电流都增大时,四个线圈a、b、c、d中感应电流的情况是(  )
图4
A.线圈a中有感应电流
B.线圈b中有感应电流
C.线圈c中无感应电流
D.线圈d中无感应电流
8.如图5所示,矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场外.下述操作中能使线圈中产生感应电流的是(  )
图5
A.以bc为轴转动45°
B.以ad为轴转动45°
C.将线圈向下平移
D.将线圈向上平移
9.如图6所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心线恰好和线圈的一条直径MN重合.要使线圈a中产生感应电流,可采用的方法有(  )
图6
A.使螺线管在线圈a所在平面内转动
B.使螺线管中的电流发生变化
C.使线圈a以MN为轴转动
D.使线圈a以与MN垂直的直径为轴转动
10.(多选)如图7所示,线圈Ⅰ和线圈Ⅱ绕在同一个铁芯上,下列情况中能引起电流计指针偏转的是(  )
图7
A.闭合开关瞬间
B.开关闭合稳定后
C.开关闭合稳定后移动滑动变阻器的滑片
D.断开开关瞬间
参考答案及解析
1.答案:D
解析:1820年,丹麦物理学家奥斯特发现了电流的磁效应;1831年,英国物理学家法拉第发现了电磁感应现象,选项D正确.
2.答案:D
解析:同时满足电路闭合和穿过电路的磁通量发生变化这两个条件,电路中才会产生感应电流,A、B选项都不会使电路中的磁通量发生变化,并不满足产生感应电流的条件,故A、B错误;磁铁插入线圈时,虽有短暂电流产生,但未能及时观察,故C错误;在给线圈通电、断电瞬间,会引起穿过另一线圈的磁通量发生变化,产生感应电流,故D正确.
3.答案:C
解析:对于大环和小环来说,磁感线的净条数相同,故C正确.
4.答案:D
解析:根据安培定则判断出四根通电直导线中电流在所围面积内的磁场方向,可知只有i4中电流产生的磁场垂直于纸面向外,则要使磁通量增加,应切断i4.
5.答案:D
解析:离导线越近,磁场越强,当线框从左向右靠近导线的过程中,穿过线框的磁通量增大,当线框跨在导线上向右平移时,磁通量减小,当导线在线框正中央时,磁通量为零,从该位置向右平移,磁通量增大,当线框离开导线向右平移的过程中,磁通量减小,故D正确.
考点三 有无感应电流的判断
6.答案:BC
解析:A中导体虽然“切割”了磁感线,但穿过闭合线框的磁通量并没有发生变化,没有感应电流.B中线框的一部分导体“切割”了磁感线,穿过线框的磁感线条数越来越少,线框中有感应电流.C中虽然与A近似,但由于是非匀强磁场,运动过程中,穿过线框的磁感线条数增加,线框中有感应电流.D中线框尽管是部分切割,但磁感线条数不变,无感应电流.故选B、C.
7.答案:AD
解析:由安培定则可判断出两通电直导线产生的磁场在Ⅰ象限中方向相同,在Ⅲ象限中方向也相同,当两直导线中的电流都增大时,线圈a、c中磁通量增大,产生感应电流,选项A正确,C错误.利用对称性和安培定则可判断出两通电直导线产生的磁场在Ⅱ象限中方向相反,在Ⅳ象限中方向也相反,且线圈b、d中的磁通量为零,当两直导线中的电流都增大时,线圈b、d中的磁通量仍为零,线圈b、d中无感应电流,选项B错误,D正确.
8.答案:B
9.答案:D
解析:题图所示位置,线圈a所在平面与磁感线平行,穿过线圈的磁通量为零,当按A、B、C所述方式变化时,磁通量不变,不产生感应电流;按D所述方式变化时,由于线圈a与磁场夹角变化引起磁通量变化,能够产生感应电流,故选D.
10.答案:ACD
解析:开关闭合瞬间,线圈Ⅰ中电流从无到有,穿过线圈Ⅱ的磁通量也从无到有,线圈Ⅱ中产生感应电流,电流计指针偏转,故A正确;
开关闭合稳定后,线圈Ⅰ中电流稳定不变,穿过线圈Ⅱ的磁通量稳定不变,线圈Ⅱ中无感应电流产生,电流计指针不发生偏转,故B错误;
开关闭合稳定后,移动滑动变阻器的滑片,线圈Ⅰ中的电流变化,穿过线圈Ⅱ的磁通量也发生变化,线圈Ⅱ中有感应电流产生,电流计指针偏转,故C正确;
开关断开瞬间,线圈Ⅰ中电流从有到无,穿过线圈Ⅱ的磁通量也从有到无,线圈Ⅱ中有感应电流产生,电流计指针偏转,故D正确.
