12.2第2课时　闭合电路的动态分析　欧姆表的原理 课时作业word版含答案

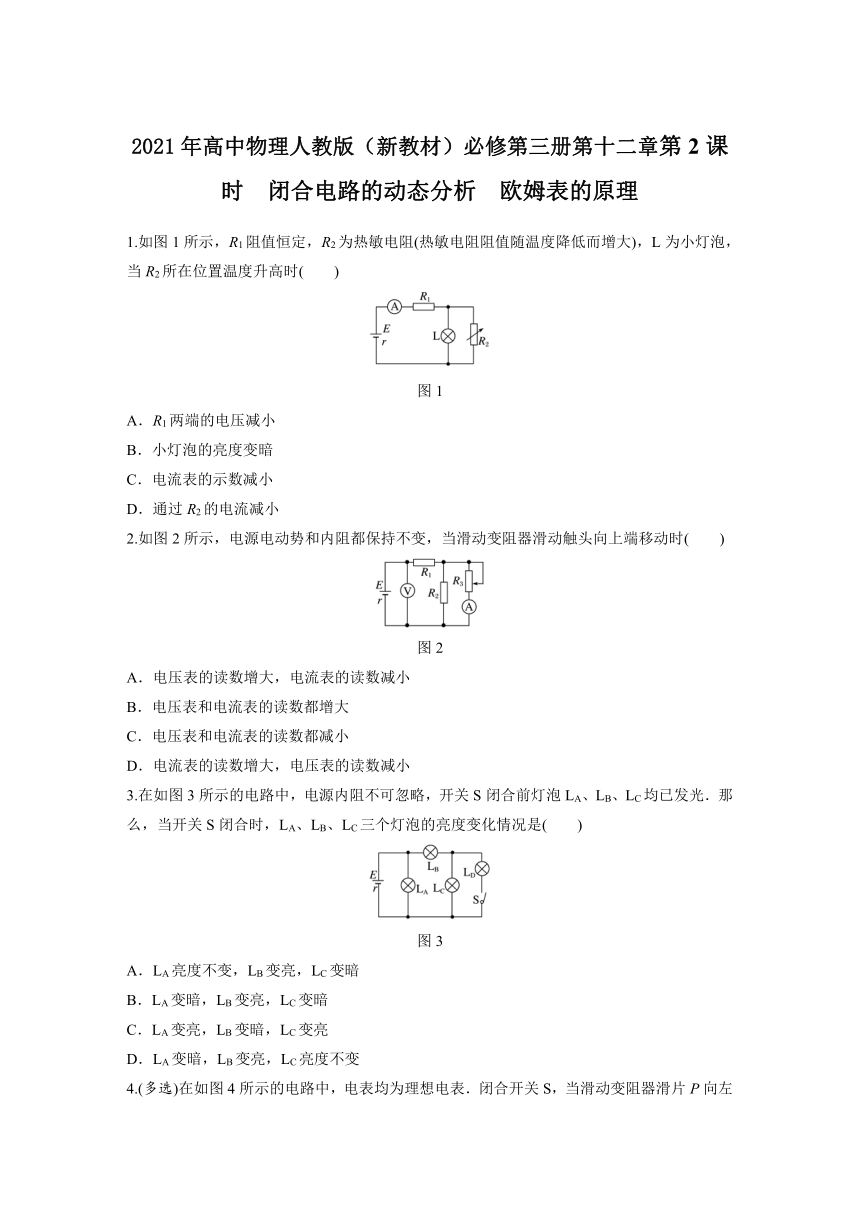

2021年高中物理人教版（新教材）必修第三册第十二章第2课时　闭合电路的动态分析　欧姆表的原理
1.如图1所示，R1阻值恒定，R2为热敏电阻(热敏电阻阻值随温度降低而增大)，L为小灯泡，当R2所在位置温度升高时(　　)
图1
A．R1两端的电压减小
B．小灯泡的亮度变暗
C．电流表的示数减小
D．通过R2的电流减小
2.如图2所示，电源电动势和内阻都保持不变，当滑动变阻器滑动触头向上端移动时(　　)
图2
A．电压表的读数增大，电流表的读数减小
B．电压表和电流表的读数都增大
C．电压表和电流表的读数都减小
D．电流表的读数增大，电压表的读数减小
3.在如图3所示的电路中，电源内阻不可忽略，开关S闭合前灯泡LA、LB、LC均已发光．那么，当开关S闭合时，LA、LB、LC三个灯泡的亮度变化情况是(　　)
图3
A．LA亮度不变，LB变亮，LC变暗
B．LA变暗，LB变亮，LC变暗
C．LA变亮，LB变暗，LC变亮
D．LA变暗，LB变亮，LC亮度不变

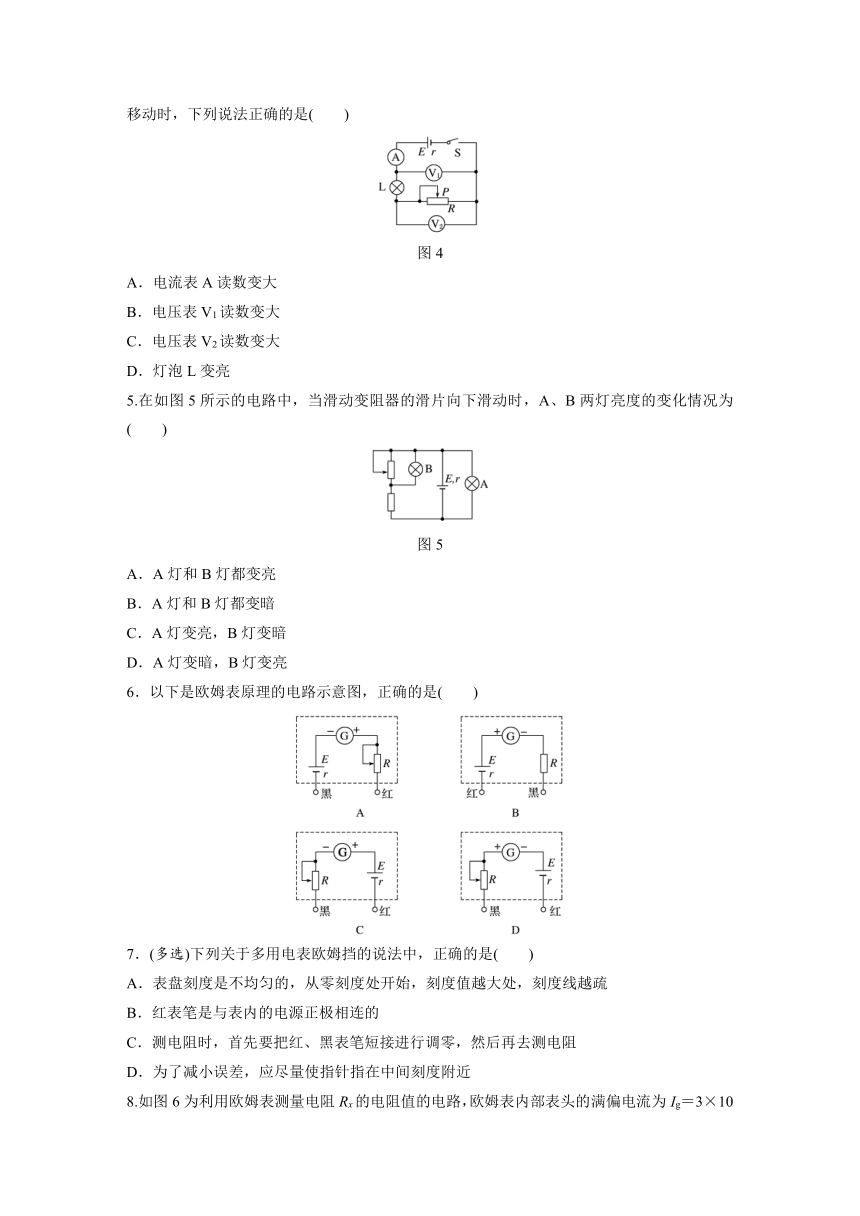

4.(多选)在如图4所示的电路中，电表均为理想电表．闭合开关S，当滑动变阻器滑片P向左移动时，下列说法正确的是(　　)
图4
A．电流表A读数变大
B．电压表V1读数变大
C．电压表V2读数变大
D．灯泡L变亮
5.在如图5所示的电路中，当滑动变阻器的滑片向下滑动时，A、B两灯亮度的变化情况为(　　)
图5
A．A灯和B灯都变亮
B．A灯和B灯都变暗
C．A灯变亮，B灯变暗
D．A灯变暗，B灯变亮
6．以下是欧姆表原理的电路示意图，正确的是(　　)
7．(多选)下列关于多用电表欧姆挡的说法中，正确的是(　　)
A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度线越疏
B．红表笔是与表内的电源正极相连的
C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻
D．为了减小误差，应尽量使指针指在中间刻度附近

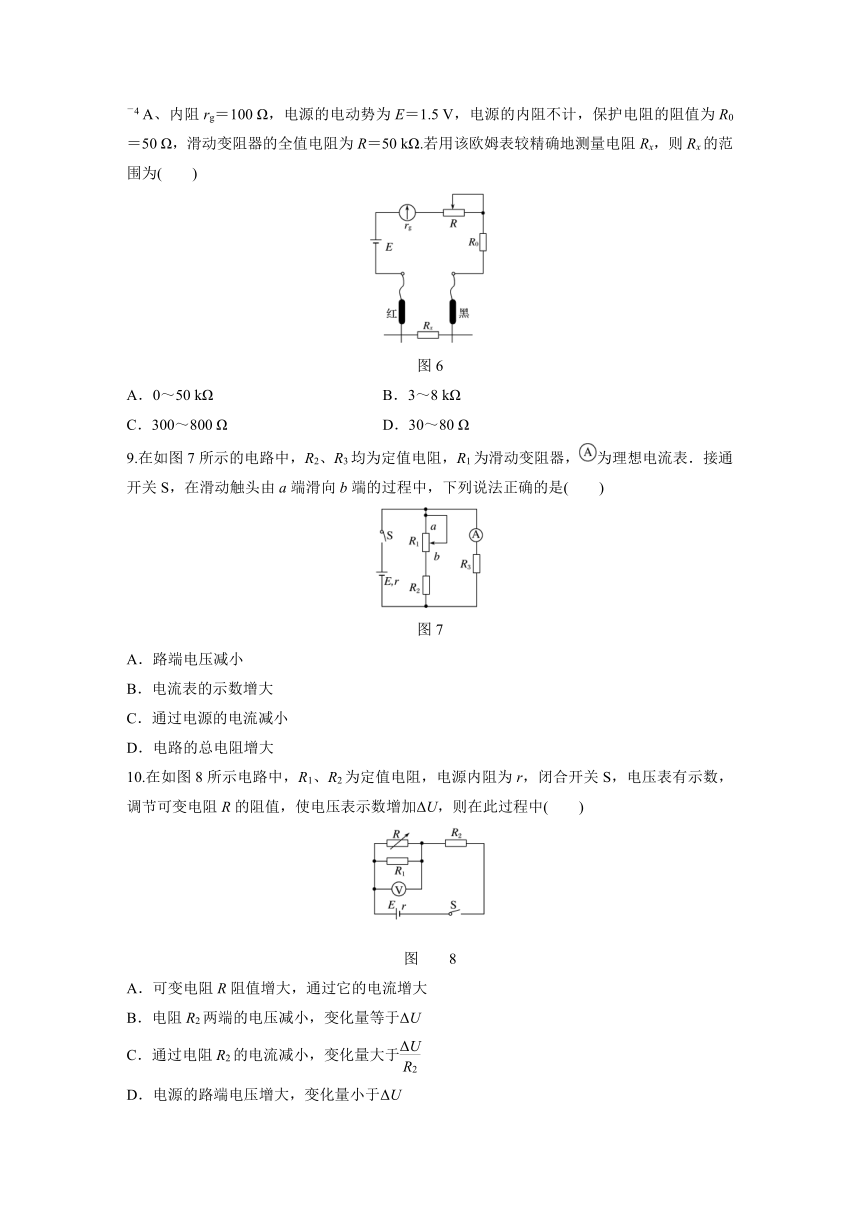

8.如图6为利用欧姆表测量电阻Rx的电阻值的电路，欧姆表内部表头的满偏电流为Ig＝3×10－4
A、内阻rg＝100
Ω，电源的电动势为E＝1.5
V，电源的内阻不计，保护电阻的阻值为R0＝50
Ω，滑动变阻器的全值电阻为R＝50
kΩ.若用该欧姆表较精确地测量电阻Rx，则Rx的范围为(　　)
图6
A．0～50
kΩ
B．3～8
kΩ
C．300～800
Ω
D．30～80
Ω
9.在如图7所示的电路中，R2、R3均为定值电阻，R1为滑动变阻器，为理想电流表．接通开关S，在滑动触头由a端滑向b端的过程中，下列说法正确的是(　　)
图7
A．路端电压减小
B．电流表的示数增大
C．通过电源的电流减小
D．电路的总电阻增大
10.在如图8所示电路中，R1、R2为定值电阻，电源内阻为r，闭合开关S，电压表有示数，调节可变电阻R的阻值，使电压表示数增加ΔU，则在此过程中(　　)
图8
A．可变电阻R阻值增大，通过它的电流增大
B．电阻R2两端的电压减小，变化量等于ΔU
C．通过电阻R2的电流减小，变化量大于
D．电源的路端电压增大，变化量小于ΔU
11.(多选)如图9所示，电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3的示数变化量的大小分别为ΔU1、ΔU2、ΔU3，理想电流表A的示数变化量的大小为ΔI，则(　　)
图9
A．A的示数增大
B．V2的示数增大
C．ΔU3与ΔI的比值大于r
D．ΔU1大于ΔU2
12.如图10所示为一简单欧姆表的原理示意图，其中电流表的满偏电流Ig＝300
μA，内阻Rg＝100
Ω，可变电阻R的最大阻值为10
kΩ，电池的电动势E＝1.5
V，内阻r＝0.5
Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________
kΩ.
图10
参考答案及解析
1.答案：B
解析：当R2所在位置温度升高时R2阻值减小，外电路总电阻减小，总电流增大，电流表的示数增大，R1两端的电压U1＝IR1增大，故A、C错误；总电流增大，内电压增大，则路端电压U＝E－Ir减小，并联部分的电压减小，所以灯泡L变暗，故B正确；通过L的电流减小，而总电流增大，则通过R2的电流增大，故D错误．
2.答案：A
解析：当滑动变阻器的滑动触头向上端移动时，滑动变阻器接入电路的电阻增大，外电路总电阻R增大，由闭合电路欧姆定律知总电流I减小，路端电压U＝E－Ir增大，则电压表的读数增大；电阻R2两端的电压U2＝E－I(r＋R1)增大，流过电阻R2的电流I2增大，则流过电流表的电流I3＝I－I2减小，即电流表的读数减小，故A正确，B、C、D错误．
3.答案：B
解析：当开关S闭合时，LC、LD并联，并联电阻减小，外电路总电阻R减小，根据闭合电路欧姆定律可知，总电流I增大，LA的电压UA＝E－Ir减小，电流IA减小，LA变暗；LB的电流IB＝I－IA增大，电压UB增大，LB变亮；LC的电压UC＝UA－UB，又因为UA减小，UB增大，则UC减小，LC变暗，故B正确．
4.答案：BC
解析：滑动变阻器滑片P向左移动，接入电路的电阻变大，电路总电阻变大，总电流减小，内电压变小，路端电压变大，电流表A读数变小，电压表V1读数变大；总电流减小，灯L两端电压减小，灯泡L变暗，而路端电压变大，则滑动变阻器两端电压变大，所以电压表V2读数变大，故A、D错误，B、C正确．
5.答案：B
解析：当滑动变阻器的滑片向下滑动时，滑动变阻器接入电路的电阻变小，并联部分的总电阻变小，电路总电阻变小，总电流变大，所以内电压变大，A灯的电压变小，故A灯变暗；由于A灯的电流变小，而总电流变大，通过另一支路的电流变大，所以定值电阻的电压变大，故灯泡B的电压变小，可知B灯的功率变小，则B灯变暗，故选B.
6.答案：C
解析：选项B的欧姆表中没有可调电阻，B错误；选项A、D电流表的负极接到了电源的正极，A、D错误；红表笔应接电源的负极，黑表笔应接电源的正极，C正确．
7.答案：CD
解析：由I＝，电流I与对应的待测电阻阻值Rx不成正比，多用电表欧姆挡表盘刻度是不均匀的，刻度值越大处刻度线越密，故A错误；
在欧姆表内部黑表笔接的是电源的正极，故B错误；
测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻，故C正确；
当指针指在刻度盘的中间刻度附近时，测量的数据误差最小，所以为了减小误差，应尽量使指针指在中间刻度附近，故D正确．
8.答案：B
解析：欧姆表在中值电阻附近测量是较准确的．设中值电阻为R中，欧姆表的中值电阻R中等于欧姆表的内阻R内；根据闭合电路欧姆定律，满偏时：Ig＝，半偏时Ig＝，联立解得：R中＝R内＝＝5
kΩ，欧姆表的中值电阻为5
kΩ，欧姆表能准确测量的阻值范围在5
kΩ附近即为3～8
kΩ.
9.答案：A
解析：滑动触头由a端滑向b端的过程中，电路的总电阻减小，干路电流增大，电源内电压增大，路端电压减小，A正确，C、D错误；定值电阻R3两端电压降低，电流表示数减小，B错误．
10.答案：D
解析：由题图分析知，电压表的示数增大，R和R1并联的电阻增大，得知R增大，总电阻增大，总电流减小，并联电阻两端电压增大，通过R1的电流增大，所以通过可变电阻R的电流减小，A错误；总电流减小，电阻R2两端的电压减小，路端电压增大，而电压表示数增加ΔU，所以电阻R2两端的电压减少量小于ΔU，由欧姆定律可知，通过电阻R2的电流减小，减少量小于，B、C错误；由于电阻R2两端的电压减小，所以路端电压的增加量小于ΔU，D正确．
11.答案：ACD
解析：滑动变阻器的滑片向下滑动时，滑动变阻器接入电路的电阻减小，电路中的总电阻变小，总电流变大，理想电流表A的示数变大，选项A正确；U1＝IR，V1的示数增大，U2＝E－Ir，V2的示数减小，选项B错误；＝R＋r，选项C正确；ΔU1＝ΔI·R，ΔU2＝ΔI·r，因为R>r，所以ΔU1>ΔU2，选项D正确．
12.答案：红　5
解析：由I＝及Ig＝，且指针指在刻度盘正中央，I＝Ig＝150
μA，联立解得Rx＝5
kΩ.
