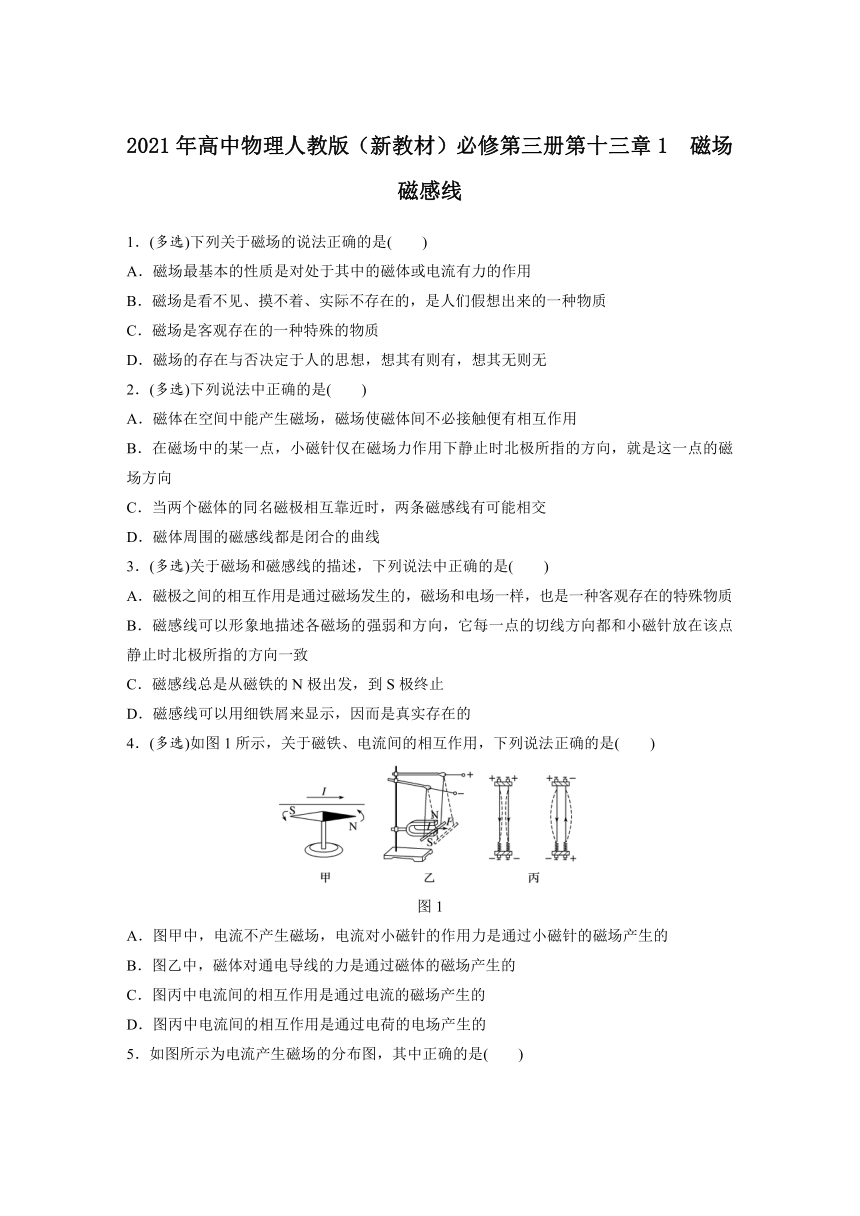

2021年高中物理人教版（新教材）必修第三册第十三章1　磁场　磁感线
1．(多选)下列关于磁场的说法正确的是(　　)
A．磁场最基本的性质是对处于其中的磁体或电流有力的作用
B．磁场是看不见、摸不着、实际不存在的，是人们假想出来的一种物质
C．磁场是客观存在的一种特殊的物质
D．磁场的存在与否决定于人的思想，想其有则有，想其无则无
2．(多选)下列说法中正确的是(　　)
A．磁体在空间中能产生磁场，磁场使磁体间不必接触便有相互作用
B．在磁场中的某一点，小磁针仅在磁场力作用下静止时北极所指的方向，就是这一点的磁场方向
C．当两个磁体的同名磁极相互靠近时，两条磁感线有可能相交
D．磁体周围的磁感线都是闭合的曲线
3．(多选)关于磁场和磁感线的描述，下列说法中正确的是(　　)
A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种客观存在的特殊物质
B．磁感线可以形象地描述各磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致
C．磁感线总是从磁铁的N极出发，到S极终止
D．磁感线可以用细铁屑来显示，因而是真实存在的
4．(多选)如图1所示，关于磁铁、电流间的相互作用，下列说法正确的是(　　)
图1
A．图甲中，电流不产生磁场，电流对小磁针的作用力是通过小磁针的磁场产生的
B．图乙中，磁体对通电导线的力是通过磁体的磁场产生的
C．图丙中电流间的相互作用是通过电流的磁场产生的
D．图丙中电流间的相互作用是通过电荷的电场产生的

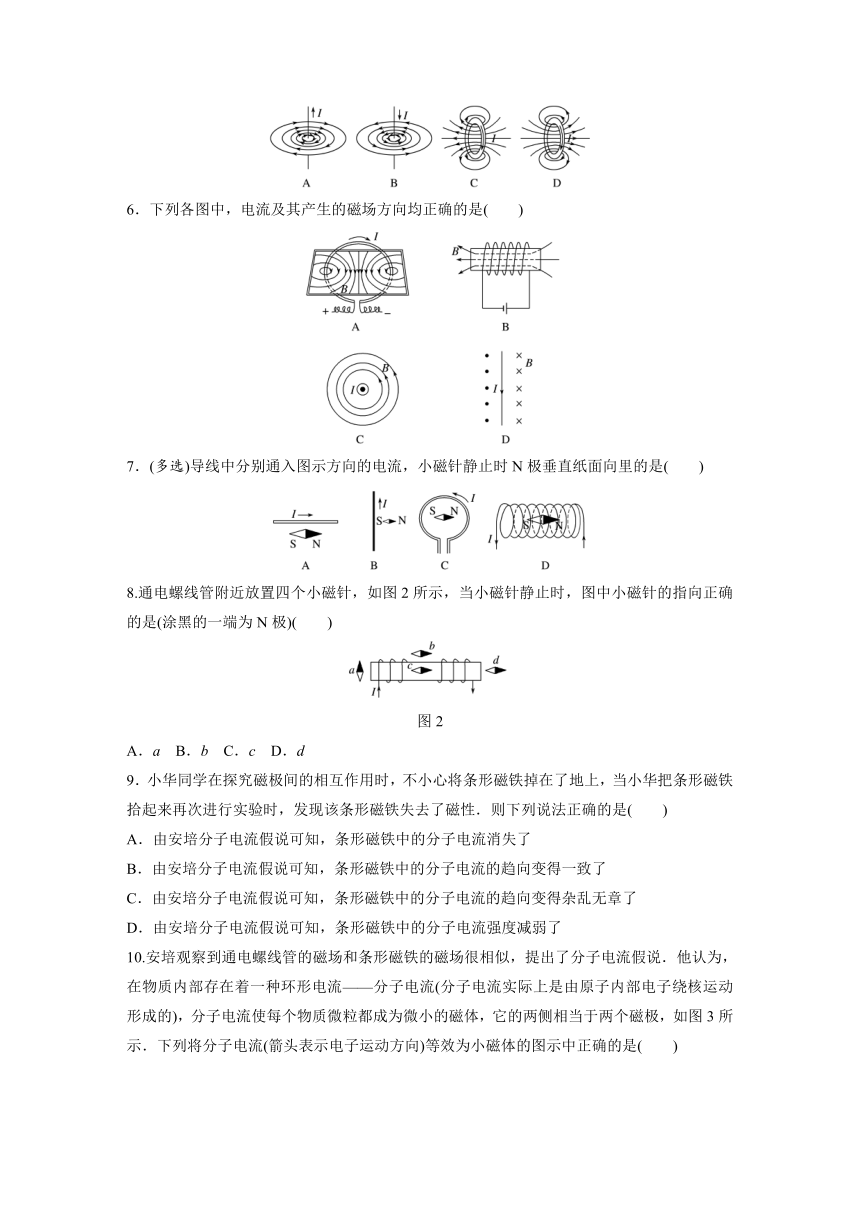

5．如图所示为电流产生磁场的分布图，其中正确的是(　　)
6．下列各图中，电流及其产生的磁场方向均正确的是(　　)
7．(多选)导线中分别通入图示方向的电流，小磁针静止时N极垂直纸面向里的是(　　)
8.通电螺线管附近放置四个小磁针，如图2所示，当小磁针静止时，图中小磁针的指向正确的是(涂黑的一端为N极)(　　)
图2
A．a
B．b
C．c
D．d
9．小华同学在探究磁极间的相互作用时，不小心将条形磁铁掉在了地上，当小华把条形磁铁拾起来再次进行实验时，发现该条形磁铁失去了磁性．则下列说法正确的是(　　)
A．由安培分子电流假说可知，条形磁铁中的分子电流消失了
B．由安培分子电流假说可知，条形磁铁中的分子电流的趋向变得一致了
C．由安培分子电流假说可知，条形磁铁中的分子电流的趋向变得杂乱无章了
D．由安培分子电流假说可知，条形磁铁中的分子电流强度减弱了

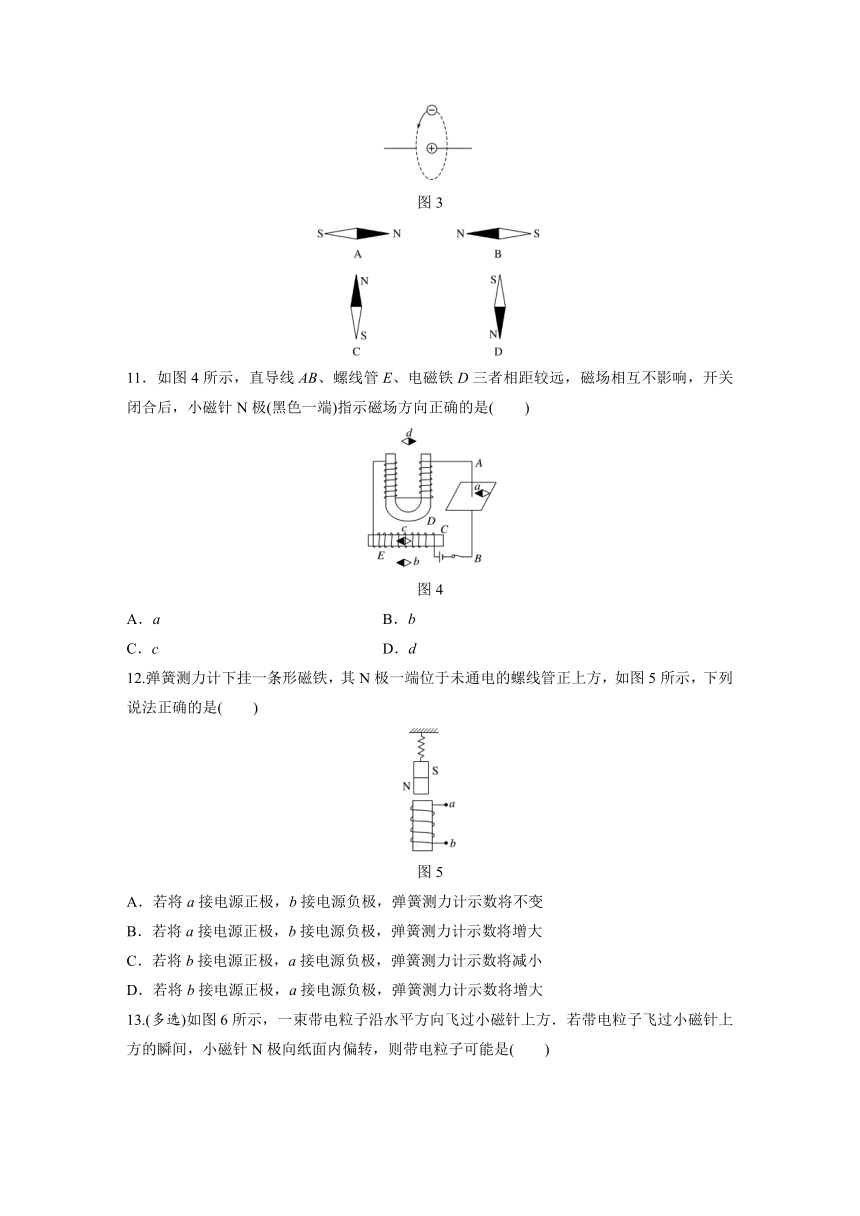

10.安培观察到通电螺线管的磁场和条形磁铁的磁场很相似，提出了分子电流假说．他认为，在物质内部存在着一种环形电流——分子电流(分子电流实际上是由原子内部电子绕核运动形成的)，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极，如图3所示．下列将分子电流(箭头表示电子运动方向)等效为小磁体的图示中正确的是(　　)
图3
11．如图4所示，直导线AB、螺线管E、电磁铁D三者相距较远，磁场相互不影响，开关闭合后，小磁针N极(黑色一端)指示磁场方向正确的是(　　)
图4
A．a
B．b
C．c
D．d
12.弹簧测力计下挂一条形磁铁，其N极一端位于未通电的螺线管正上方，如图5所示，下列说法正确的是(　　)
图5
A．若将a接电源正极，b接电源负极，弹簧测力计示数将不变
B．若将a接电源正极，b接电源负极，弹簧测力计示数将增大
C．若将b接电源正极，a接电源负极，弹簧测力计示数将减小
D．若将b接电源正极，a接电源负极，弹簧测力计示数将增大
13.(多选)如图6所示，一束带电粒子沿水平方向飞过小磁针上方．若带电粒子飞过小磁针上方的瞬间，小磁针N极向纸面内偏转，则带电粒子可能是(　　)
图6
A．向右飞行的正离子束
B．向左飞行的正离子束
C．向右飞行的负离子束
D．向左飞行的负离子束
14．如图7所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是(　　)
图7
A．a、b、c的N极都向纸内转
B．b的N极向纸外转，而a、c的N极向纸内转
C．b、c的N极都向纸内转，而a的N极向纸外转
D．b的N极向纸内转，而a、c的N极向纸外转
参考答案及解析
1.答案：AC
解析：磁场虽看不见、摸不着，但它是客观存在的，它是一种特殊的物质，最基本的性质是对处于其中的磁体、电流或运动的电荷有力的作用，A、C正确，B、D错误．
2.答案：ABD
解析：磁体间的作用力是通过磁场发生的，可以不用接触便产生相互作用，A项对；小磁针仅在磁场力作用下静止时北极所指的方向就是这一点的磁场方向，B项对；磁感线是闭合的曲线且不能相交，C项错，D项对．
3.答案：AB
解析：磁感线是为了形象地描述磁场而假想的有方向的闭合的曲线，实际上并不存在，在磁体内部，磁感线由S极指向N极，所以选项C、D错误；磁场是客观存在的特殊物质，所以选项A正确；磁感线上每一点的切线方向与磁场方向一致，磁感线的疏密表示磁场的强弱，小磁针北极受力方向、静止时北极指向均为该点磁场方向，所以选项B正确．
4.答案：BC
解析：题图甲中，电流对小磁针的作用力是通过电流的磁场产生的；题图乙中，磁体对通电导线的作用力是通过磁体的磁场产生的；题图丙中，电流对另一个电流的作用力是通过该电流的磁场产生的．综上所述，选项B、C正确，A、D错误．
5.答案：D
解析：题图A中电流方向向上，由安培定则可知磁场方向为逆时针(从上向下看)，故A错误；题图B中电流方向向下，由安培定则可知磁场方向为顺时针(从上向下看)，B错误；题图C、D中电流为环形电流，由安培定则可知，内部磁场方向应向右，故C错误，D正确．
6.答案：C
7.答案：AB
解析：A图中，通电直导线中的电流从左向右，根据右手螺旋定则，电流在小磁针所处的位置产生的磁场方向垂直纸面向里，所以小磁针静止时N极垂直纸面向里，故A正确；B图中，根据右手螺旋定则，磁场的方向为逆时针方向(从上向下看)，所以小磁针静止时N极垂直纸面向里，故B正确；C图中，根据环形导线的电流方向，由右手螺旋定则，可知小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时N极垂直纸面向外，故C错误；D图中，根据右手螺旋定则，结合电流的方向，可知通电螺线管的内部磁场方向由右向左，所以小磁针静止时N极指向左，故D错误．
8.答案：B
解析：由安培定则判断出螺线管的左侧相当于条形磁铁的N极，右侧相当于S极，故在小磁针a、c、d处磁场方向水平向左，小磁针b处磁场方向水平向右，小磁针静止时N极应沿磁感线方向，只有小磁针b指向正确，选项B正确．
9.答案：C
解析：由安培分子电流假说可知，原来有磁性的物体，经过高温、剧烈震动等作用后分子电流的排布重新变得杂乱无章，分子电流仍然存在且强度也没有发生变化，但分子电流产生的磁场相互抵消，这样物体就会失去磁性，C正确．
10.答案：B
解析：做圆周运动的电荷带负电，则环形电流方向与其运动方向相反，根据安培定则可知其左侧为N极，选项B对．
11.答案：C
解析：小磁针N极的指向为磁感线方向，直导线AB部分，电流从上到下，所以从上往下看，直导线产生的磁场方向应为顺时针方向，所以小磁针a的N极应指向纸面外，A错误；在通电螺线管E部分，由安培定则，可知在内部磁感线从右到左，故右端为螺线管S极，左端为N极，在外部磁感线从N极到S极，所以小磁针b的N极应向右，小磁针c的N极指向左，B错误，C正确；在U形磁铁D部分，由安培定则，可知左端为S极，右端为N极，在外部磁场方向从右端指向左端，所以小磁针d的N极应向左，D错误．
12.答案：D
解析：当a接电源正极，b接电源负极时，由线圈的缠绕方向和安培定则可知通电螺线管内部的磁感线方向由下向上，其上端相当于N极，因同名磁极相互排斥，所以条形磁铁受到通电螺线管向上的排斥力，由磁铁的平衡条件知，弹簧测力计的示数将减小；同理，当b接电源的正极，a接电源负极时，通电螺线管上端相当于S极，异名磁极相互吸引，条形磁铁受到通电螺线管向下的吸引力，由磁铁的平衡条件知，弹簧测力计的示数将增大，故选D.
13.答案：AD
解析：由小磁针N极向纸面内偏转知，粒子束下方磁感线垂直纸面向里，由安培定则可知，小磁针上方的直线电流方向向右，则带电粒子可能是向右飞行的正离子束，也可能是向左飞行的负离子束，故A、D正确．
14.答案：B
解析：圆环带有负电荷，圆环顺时针转动，产生的等效电流方向沿逆时针方向，由安培定则可知，a、c小磁针所在处磁场方向垂直于纸面向里，b小磁针处磁场方向垂直于纸面向外，故a、c小磁针的N极向纸内转动，b小磁针的N极向纸外转动，故B正确．
