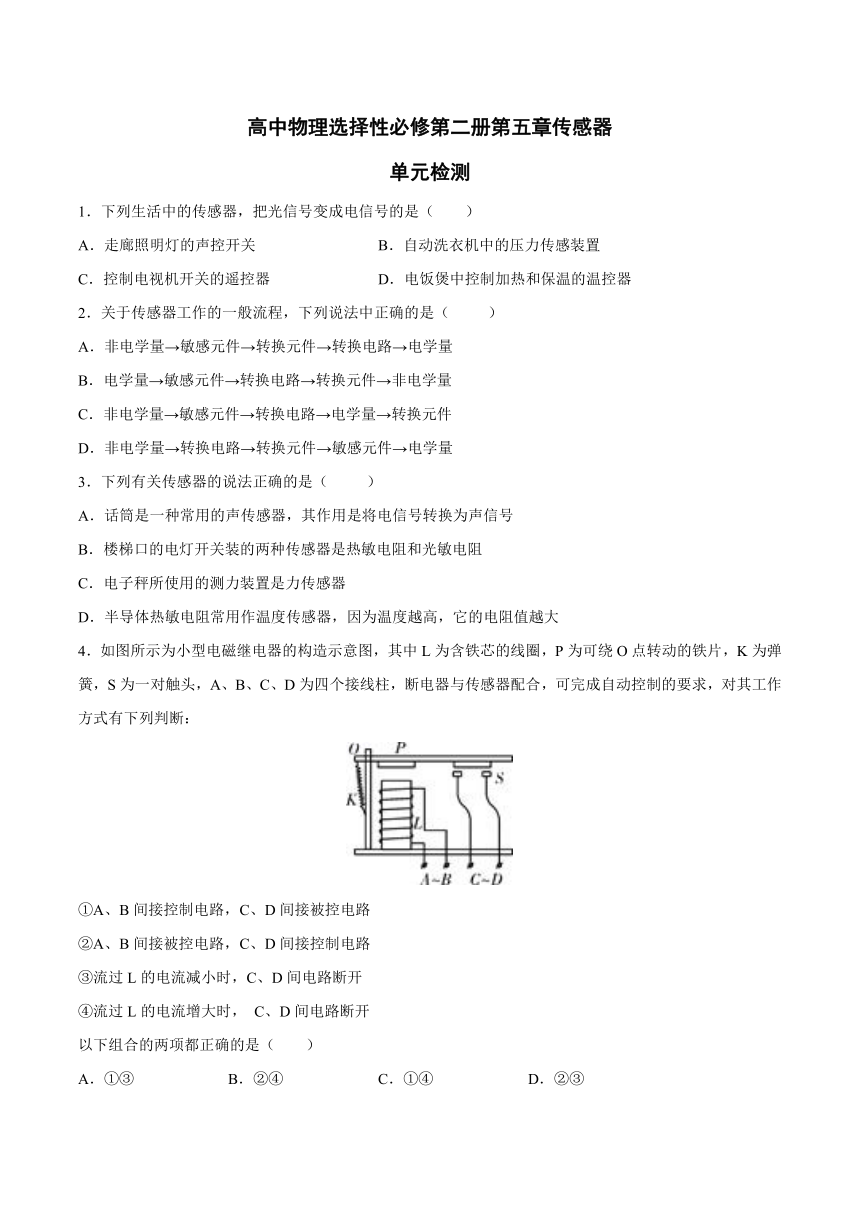

高中物理选择性必修第二册第五章传感器
单元检测
1．下列生活中的传感器，把光信号变成电信号的是（ ）
A．走廊照明灯的声控开关 B．自动洗衣机中的压力传感装置
C．控制电视机开关的遥控器 D．电饭煲中控制加热和保温的温控器
2．关于传感器工作的一般流程，下列说法中正确的是（ ）
A．非电学量→敏感元件→转换元件→转换电路→电学量
B．电学量→敏感元件→转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换电路→电学量→转换元件
D．非电学量→转换电路→转换元件→敏感元件→电学量
3．下列有关传感器的说法正确的是（ ）
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．楼梯口的电灯开关装的两种传感器是热敏电阻和光敏电阻
C．电子秤所使用的测力装置是力传感器
D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大
4．如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱，断电器与传感器配合，可完成自动控制的要求，对其工作方式有下列判断：
①A、B间接控制电路，C、D间接被控电路
②A、B间接被控电路，C、D间接控制电路
③流过L的电流减小时，C、D间电路断开
④流过L的电流增大时， C、D间电路断开
以下组合的两项都正确的是（ ）
A．①③ B．②④ C．①④ D．②③

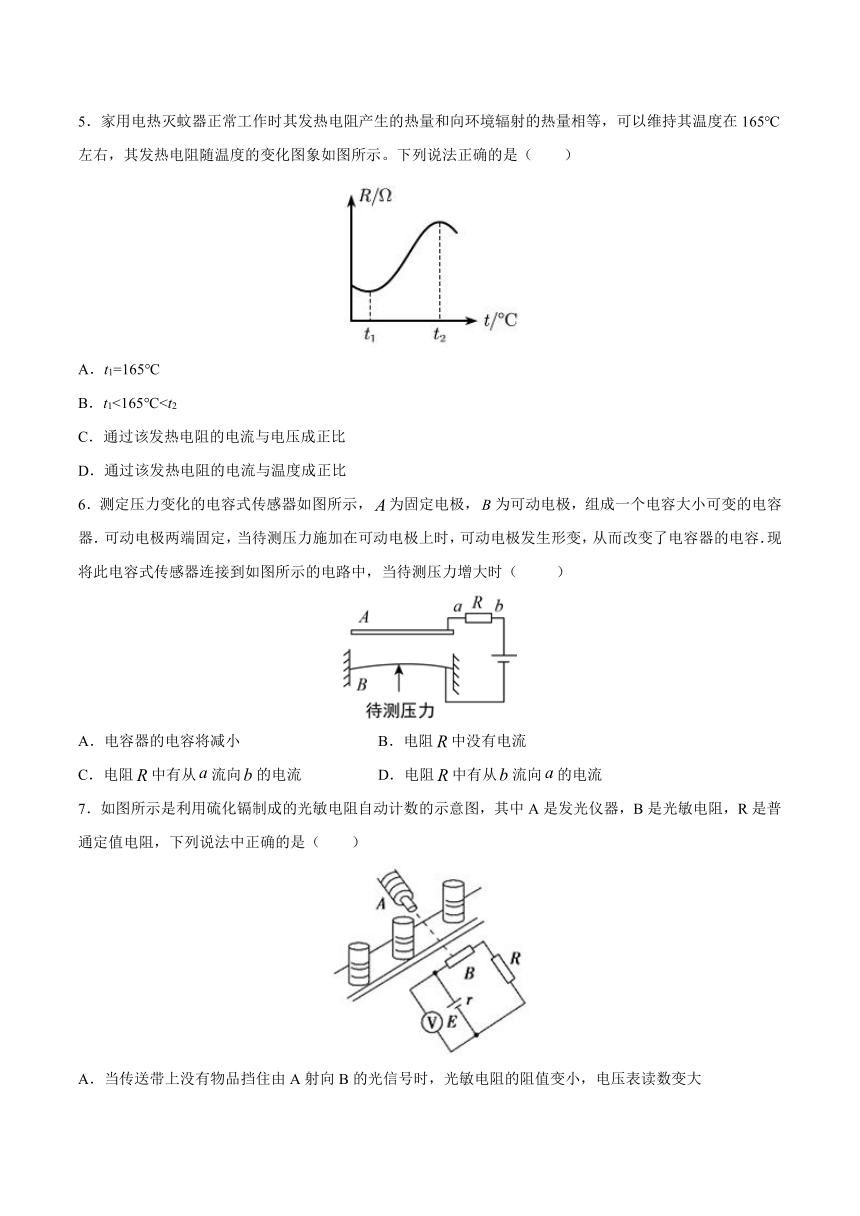

5．家用电热灭蚊器正常工作时其发热电阻产生的热量和向环境辐射的热量相等，可以维持其温度在165℃左右，其发热电阻随温度的变化图象如图所示。下列说法正确的是（ ）
A．t1=165℃
B．t1<165℃C．通过该发热电阻的电流与电压成正比
D．通过该发热电阻的电流与温度成正比
6．测定压力变化的电容式传感器如图所示，false为固定电极，false为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器连接到如图所示的电路中，当待测压力增大时（ ）
A．电容器的电容将减小 B．电阻false中没有电流
C．电阻false中有从false流向false的电流 D．电阻false中有从false流向false的电流
7．如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻，R是普通定值电阻，下列说法中正确的是（ ）
A．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变大
B．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变小
C．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小
D．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大

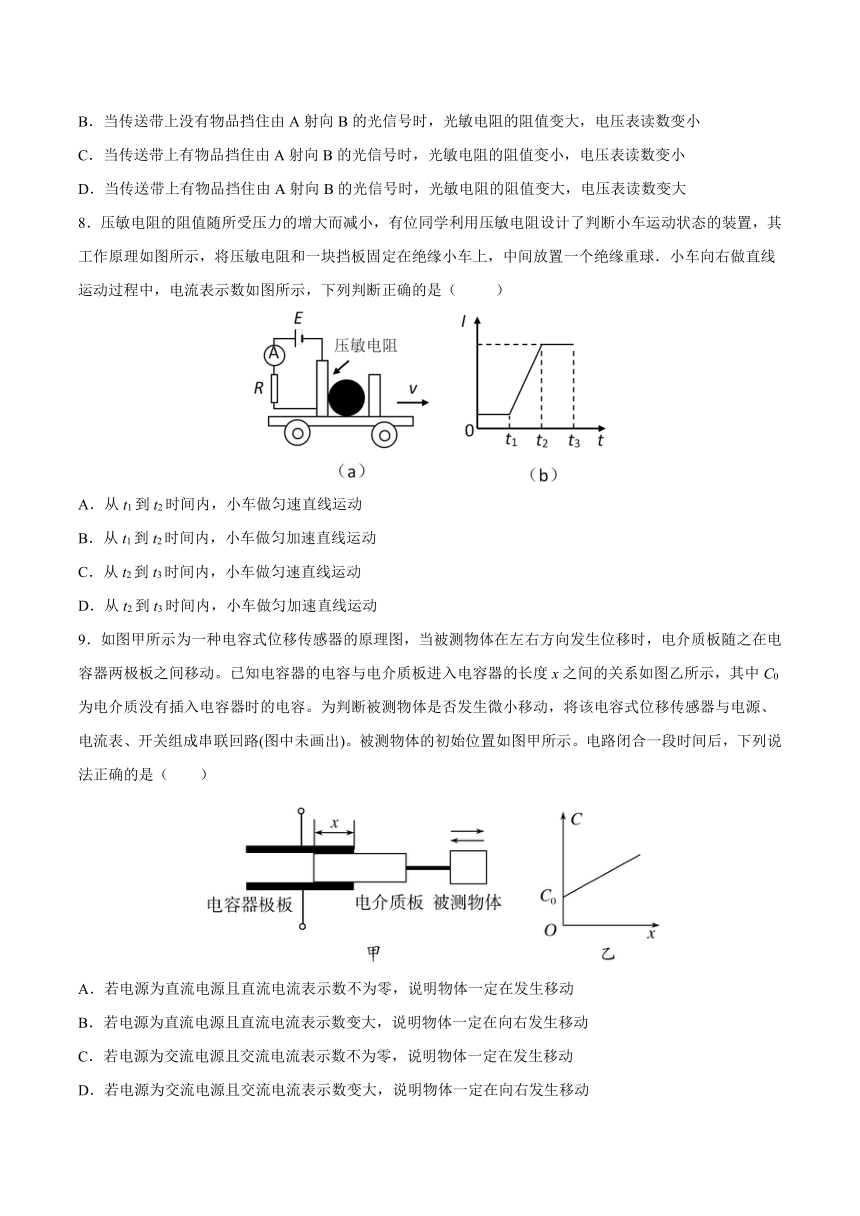

8．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图所示，下列判断正确的是（ ）
A．从t1到t2时间内，小车做匀速直线运动
B．从t1到t2时间内，小车做匀加速直线运动
C．从t2到t3时间内，小车做匀速直线运动
D．从t2到t3时间内，小车做匀加速直线运动
9．如图甲所示为一种电容式位移传感器的原理图，当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动。已知电容器的电容与电介质板进入电容器的长度x之间的关系如图乙所示，其中C0为电介质没有插入电容器时的电容。为判断被测物体是否发生微小移动，将该电容式位移传感器与电源、电流表、开关组成串联回路(图中未画出)。被测物体的初始位置如图甲所示。电路闭合一段时间后，下列说法正确的是（ ）
A．若电源为直流电源且直流电流表示数不为零，说明物体一定在发生移动
B．若电源为直流电源且直流电流表示数变大，说明物体一定在向右发生移动
C．若电源为交流电源且交流电流表示数不为零，说明物体一定在发生移动
D．若电源为交流电源且交流电流表示数变大，说明物体一定在向右发生移动

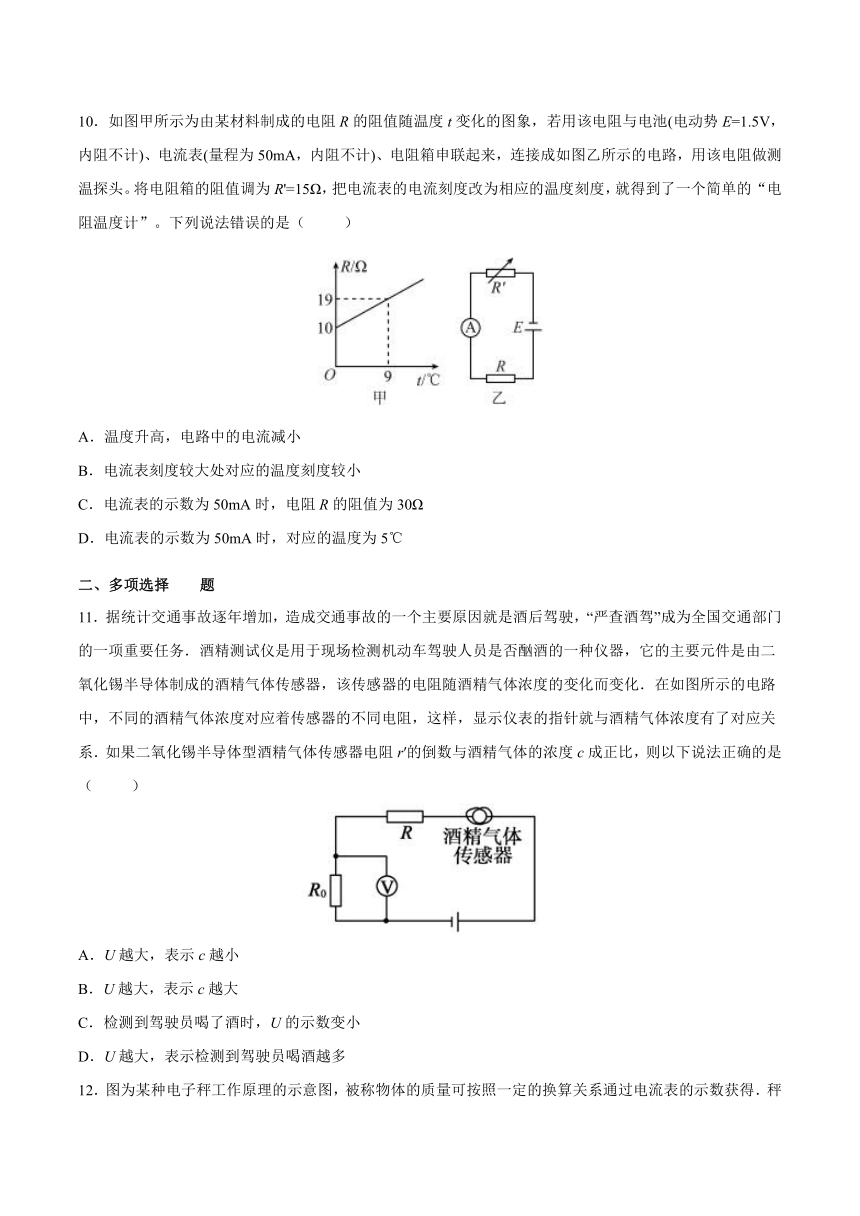

10．如图甲所示为由某材料制成的电阻R的阻值随温度t变化的图象，若用该电阻与电池(电动势E=1.5V，内阻不计)、电流表(量程为50mA，内阻不计)、电阻箱申联起来，连接成如图乙所示的电路，用该电阻做测温探头。将电阻箱的阻值调为R'=15Ω，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“电阻温度计”。下列说法错误的是（ ）
A．温度升高，电路中的电流减小
B．电流表刻度较大处对应的温度刻度较小
C．电流表的示数为50mA时，电阻R的阻值为30Ω
D．电流表的示数为50mA时，对应的温度为5℃
二、多项选择题
11．据统计交通事故逐年增加，造成交通事故的一个主要原因就是酒后驾驶，“严查酒驾”成为全国交通部门的一项重要任务．酒精测试仪是用于现场检测机动车驾驶人员是否酗酒的一种仪器，它的主要元件是由二氧化锡半导体制成的酒精气体传感器，该传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比，则以下说法正确的是（ ）
A．U越大，表示c越小
B．U越大，表示c越大
C．检测到驾驶员喝了酒时，U的示数变小
D．U越大，表示检测到驾驶员喝酒越多
12．图为某种电子秤工作原理的示意图，被称物体的质量可按照一定的换算关系通过电流表的示数获得．秤盘中放入物体后，连杆P将从a点向下滑动，最终停在a、b间的某一位置．关于该电子秤，下列说法正确的是（ ）
A．物体质量越小，电流表的示数越大
B．物体质量越大，电流表的示数越大
C．物体质量越大，电路中的总电阻越大
D．物体质量越小，电路中的总电阻越大
13．如图所示是一种油箱内油面高度检测装置的示意图．图中油量表由电流表改装而成，金属杠杆的一端接浮标，另一端触点O接滑动变阻器R.当油箱内油面下降时，下列分析正确的有（ ）
A．触点O向下滑动
B．触点O向上滑动
C．电路中的电流增大了
D．电路中的电流减小了
14．汉中市在校园冬季安全大检查中，某学习小组发现学校宿舍楼的火警报警装置的电路如图所示，R1为热敏电阻，温度升高时，R1的阻值急剧减小，当电铃两端电压达到一定值时，电铃会响，则下列说法正确的是（ ）
A．试验中发现当有火情时装置不响，应把R2的滑片P向上移
B．试验中发现当有火情时装置不响，应把R2的滑片P向下移
C．若报警器的电池老化(内阻变大，电动势不变)， 不会影响报警器的安全性能
D．增大电源的电动势，会使报警的临界温度降低
15．如图是自动调温式电熨斗，下列说法正确的是（ ）
A．常温时上下触点是断开的
B．双金属片温度升高时，上金属片热膨胀系数大于下层金属
C．原来温度控制在80℃断开电源，现要求60℃断开电源，应使调温旋钮下调一些
D．由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些
三、填空题
16．如图为利用光敏电阻设计的行人监控装置原理图。R1为光敏电阻，其阻值随光照减弱而增大，R2为定值电阻，A、B 接监控器，其在电路中的作用相当于一个定值电阻，电源电压不变。当有 人走过通道，光线受到遮挡时，加在监控器上的电压将_________________（选填“增大”、“减小”或“不变”），通过R1的电流将___________（选填“增大”、 减小”或“不变”）。
17．图为用电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲是________；乙是________；丙是________．
18．如图甲所示，为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100 Ω．当线圈的电流大于或等于20 mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E＝9.0 V，内阻可以不计．图中的“电源”是恒温箱加热器的电源．则
(1)应该把恒温箱内的加热器接在________(填“A、B端”或“C、D端”)．
(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为________ Ω．
19．现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警．提供的器材有：热敏电阻，报警器（内阻很小，流过的电流超过false时就会报警），电阻箱（最大阻值为999.9 Ω），直流电源（输出电压为U，内阻不计），滑动变阻器false（最大阻值为1 000 Ω），滑动变阻器false（最大阻值为2 000 Ω），单刀双掷开关一个，导线若干．
在室温下对系统进行调节，已知U约为18 V，false约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω．
（1）在答题卡上完成待调节的报警系统原理电路图的连线_________．
（2）在电路中应选用滑动变阻器________（填“false”或“false”）．
（3）按照下列步骤调节此报警系统：
①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为______Ω；滑动变阻器的滑片应置于______（填“a”或“b”）端附近，不能置于另一端的原因是______．
②将开关向______（填“c”或“d”）端闭合，缓慢移动滑动变阻器的滑片，直至______．
（4）保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
C
A
C
A
B
D
D
D
A
C
二、多项选择题
11
12
13
14
15
BD
BD
BD
AD
BD
三、填空题
16．减小 减小
17．半导体热敏电阻 小电铃 绿灯泡
18．A.B端； 260；
19．连线如图所示：
R2 650.0 b 接通电源后，流过报警器的电流会超过20 mA，报警器可能损坏 c 报警器开始报警
