学校: 姓名: 班级: 考号:
……○…………外…………○…………装…………○…………订…………○…………线…………○…………

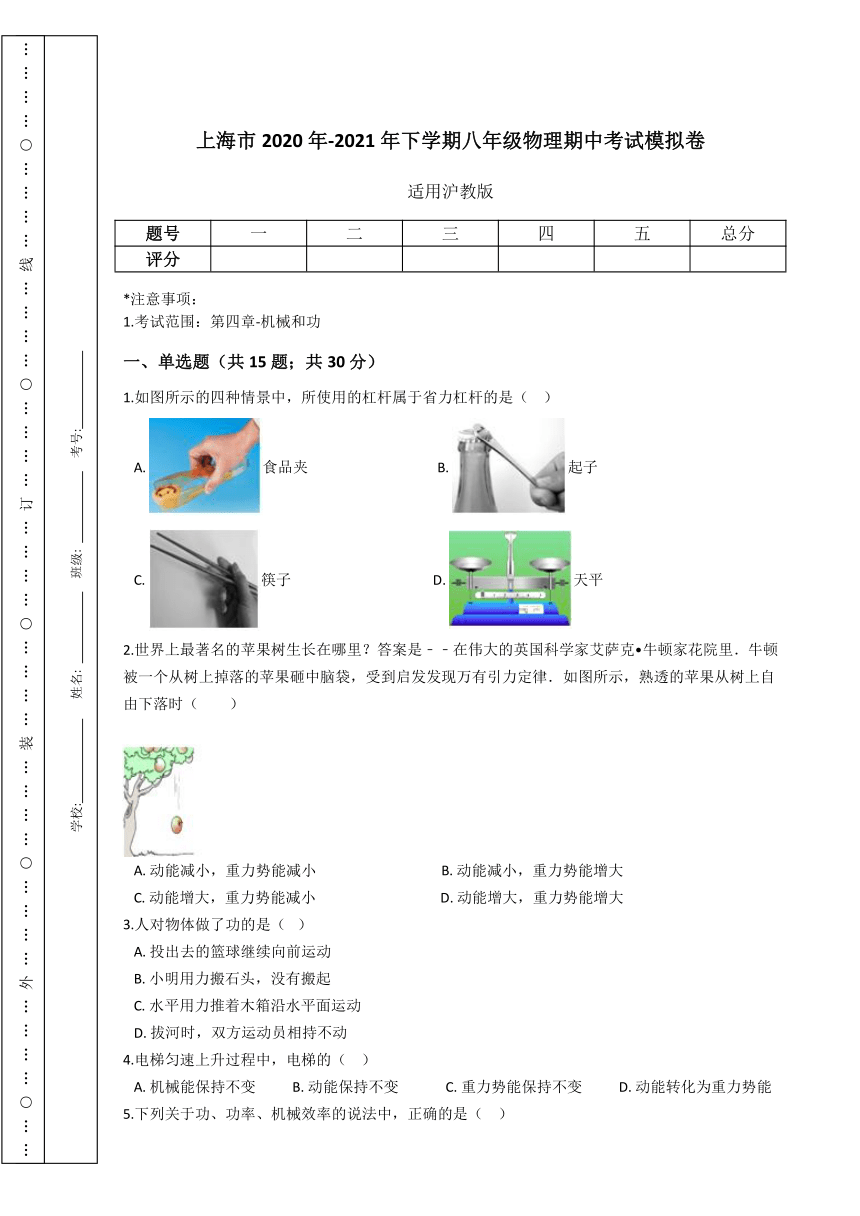

上海市2020年-2021年下学期八年级物理期中考试模拟卷
适用沪教版
题号
一
二
三
四
五
总分
评分
?
?
?
?
?
?
*注意事项：
1.考试范围：第四章-机械和功
一、单选题（共15题；共30分）
1.如图所示的四种情景中，所使用的杠杆属于省力杠杆的是（?? ）
A.?食品夹?????????????????????????????????????B.?起子??
C.?筷子?????????????????????????????????????????D.?天平
2.世界上最著名的苹果树生长在哪里？答案是﹣﹣在伟大的英国科学家艾萨克?牛顿家花院里．牛顿被一个从树上掉落的苹果砸中脑袋，受到启发发现万有引力定律．如图所示，熟透的苹果从树上自由下落时（ ）
A.?动能减小，重力势能减小????????????????????????????????????B.?动能减小，重力势能增大
C.?动能增大，重力势能减小????????????????????????????????????D.?动能增大，重力势能增大
3.人对物体做了功的是（? ）
A.?投出去的篮球继续向前运动
B.?小明用力搬石头，没有搬起
C.?水平用力推着木箱沿水平面运动
D.?拔河时，双方运动员相持不动
4.电梯匀速上升过程中，电梯的（?? ）
A.?机械能保持不变??????????B.?动能保持不变?????????????C.?重力势能保持不变??????????D.?动能转化为重力势能
5.下列关于功、功率、机械效率的说法中，正确的是（?? ）
A.?机械效率越高，做功越多，功率越大??????????????????B.?机械效率越高，做功越少，功率越大
C.?机械的功率越大做功越快????????????????????????????????????D.?机械效率越高，做功越少，但功率不一定大

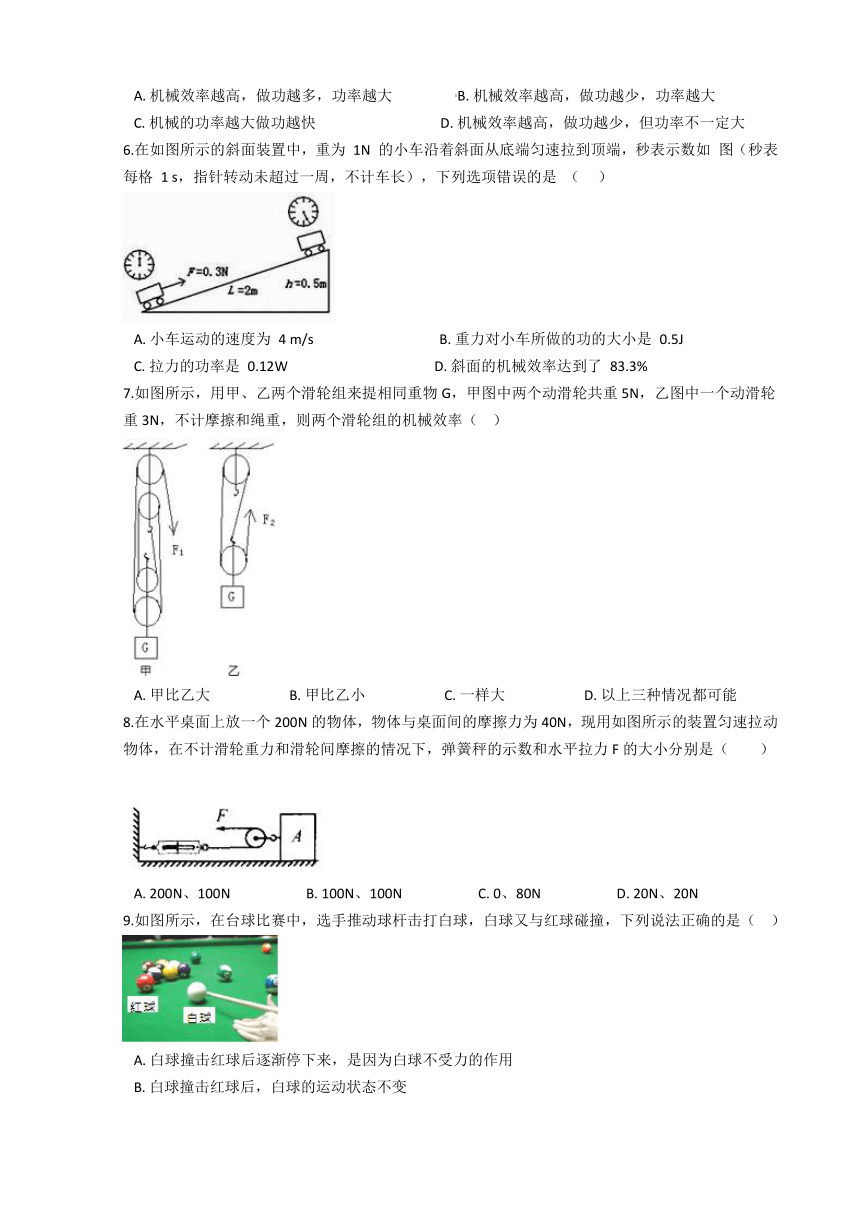

6.在如图所示的斜面装置中，重为 1N 的小车沿着斜面从底端匀速拉到顶端，秒表示数如 图（秒表每格 1 s，指针转动未超过一周，不计车长），下列选项错误的是 （ ???）
A.?小车运动的速度为 4 m/s????????????????????????????????????B.?重力对小车所做的功的大小是 0.5J
C.?拉力的功率是 0.12W??????????????????????????????????????????D.?斜面的机械效率达到了 83.3%
7.如图所示，用甲、乙两个滑轮组来提相同重物G，甲图中两个动滑轮共重5N，乙图中一个动滑轮重3N，不计摩擦和绳重，则两个滑轮组的机械效率（?? ）
A.?甲比乙大???????????????????????B.?甲比乙小???????????????????????C.?一样大???????????????????????D.?以上三种情况都可能
8.在水平桌面上放一个200N的物体，物体与桌面间的摩擦力为40N，现用如图所示的装置匀速拉动物体，在不计滑轮重力和滑轮间摩擦的情况下，弹簧秤的示数和水平拉力F的大小分别是（ ）
A.?200N、100N??????????????????????B.?100N、100N??????????????????????C.?0、80N??????????????????????D.?20N、20N
9.如图所示，在台球比赛中，选手推动球杆击打白球，白球又与红球碰撞，下列说法正确的是（?? ）
A.?白球撞击红球后逐渐停下来，是因为白球不受力的作用
B.?白球撞击红球后，白球的运动状态不变
C.?白球碰撞红球时，白球对红球的作用力大于红球对白球的作用力
D.?手推动球杆前进时，手对球杆的推力做了功
10.济南市郊区某村为灌溉农田，购置了甲、乙两台抽水机。若甲抽水机的功率比乙抽水机的功率大，则在它们都正常工作时，甲抽水机一定比乙抽水机??
(?????)
A.?做功多????????????????????????????????B.?做功少????????????????????????????????C.?做功快????????????????????????????????D.?做功慢
11.随着经济的发展，现代生活最重要的交通工具----汽车逐渐走入我们的家庭。在汽车中涉及到物理的好多方面，下列关于汽车上的物理知识叙述错误的是（??）
A.?发动机外面装有水套，是利用水蒸气液化放热
B.?汽车尾灯灯罩：角反射器可将射来的光线原路射回
C.?汽车在夜间行驶时，车内一般不开灯，为防止车内乘客在前面挡风玻璃上成像，干扰司机判断
D.?汽车的发动机用电动机启动：电动机是将电能 转化为其他形式的能
12.用同种材料制成的物体A和B，分别挂在杠杆的两端，且GA＞GB ， 此时杠杆平衡，如图（a）所示，若将两物体全部浸入水中，如图（b）所示，杠杆将会（ ）
A.?A物体下移，B物体上移????????????B.?A物体上移，B物体下移??????????C.?仍将保持平衡??????????D.?无法判断
13.关于简单机械下列说法中正确的是（）
A.?定滑轮不仅能改变力的大小而且能改变力的方向?????B.?使用滑轮组不仅省力而且省功
C.?做功越多的机械，其机械效率就越高???????????????????????D.?功率越大的机械，做功就越快
14.如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图象．下列说法正确的是（?? ）
A.?木块第1次受到的拉力较大??????????????????????????????????B.?拉力第一次做做功的功率大
C.?木块两次的动能一样多???????????????????????????????????????D.?两次拉力对木块做的功一样多
15.如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则? （?? ）
A.?杠杆仍保持平衡?????????????B.?杠杆的A端向下倾斜?????????????C.?杠杆的B端向下倾斜?????????????D.?无法判断
二、填空题（共9题；共21分）

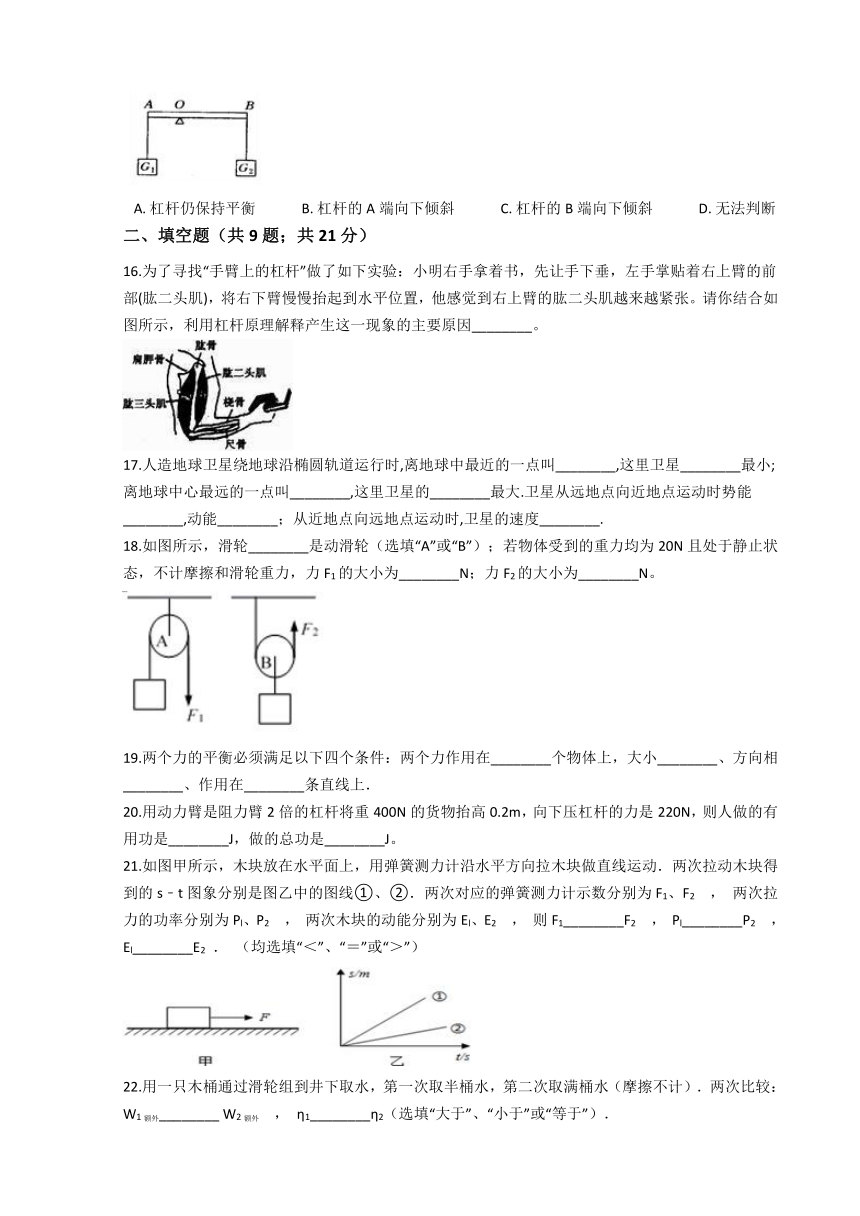

16.为了寻找“手臂上的杠杆”做了如下实验：小明右手拿着书，先让手下垂，左手掌贴着右上臂的前部(肱二头肌)，将右下臂慢慢抬起到水平位置，他感觉到右上臂的肱二头肌越来越紧张。请你结合如图所示，利用杠杆原理解释产生这一现象的主要原因________。
17.人造地球卫星绕地球沿椭圆轨道运行时,离地球中最近的一点叫________,这里卫星________最小;离地球中心最远的一点叫________,这里卫星的________最大.卫星从远地点向近地点运动时势能________,动能________；从近地点向远地点运动时,卫星的速度________.
18.如图所示，滑轮________是动滑轮（选填“A”或“B”）；若物体受到的重力均为20N且处于静止状态，不计摩擦和滑轮重力，力F1的大小为________N；力F2的大小为________N。
19.两个力的平衡必须满足以下四个条件：两个力作用在________个物体上，大小________、方向相________、作用在________条直线上．
20.用动力臂是阻力臂2倍的杠杆将重400N的货物抬高0.2m，向下压杠杆的力是220N，则人做的有用功是________J，做的总功是________J。
21.如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块做直线运动．两次拉动木块得到的s﹣t图象分别是图乙中的图线①、②．两次对应的弹簧测力计示数分别为F1、F2 ， 两次拉力的功率分别为Pl、P2 ， 两次木块的动能分别为El、E2 ， 则F1________F2 ， Pl________P2 ， El________E2 ． （均选填“＜”、“＝”或“＞”）
22.用一只木桶通过滑轮组到井下取水，第一次取半桶水，第二次取满桶水（摩擦不计）．两次比较：W1额外________?W2额外 ， η1________η2（选填“大于”、“小于”或“等于”）．

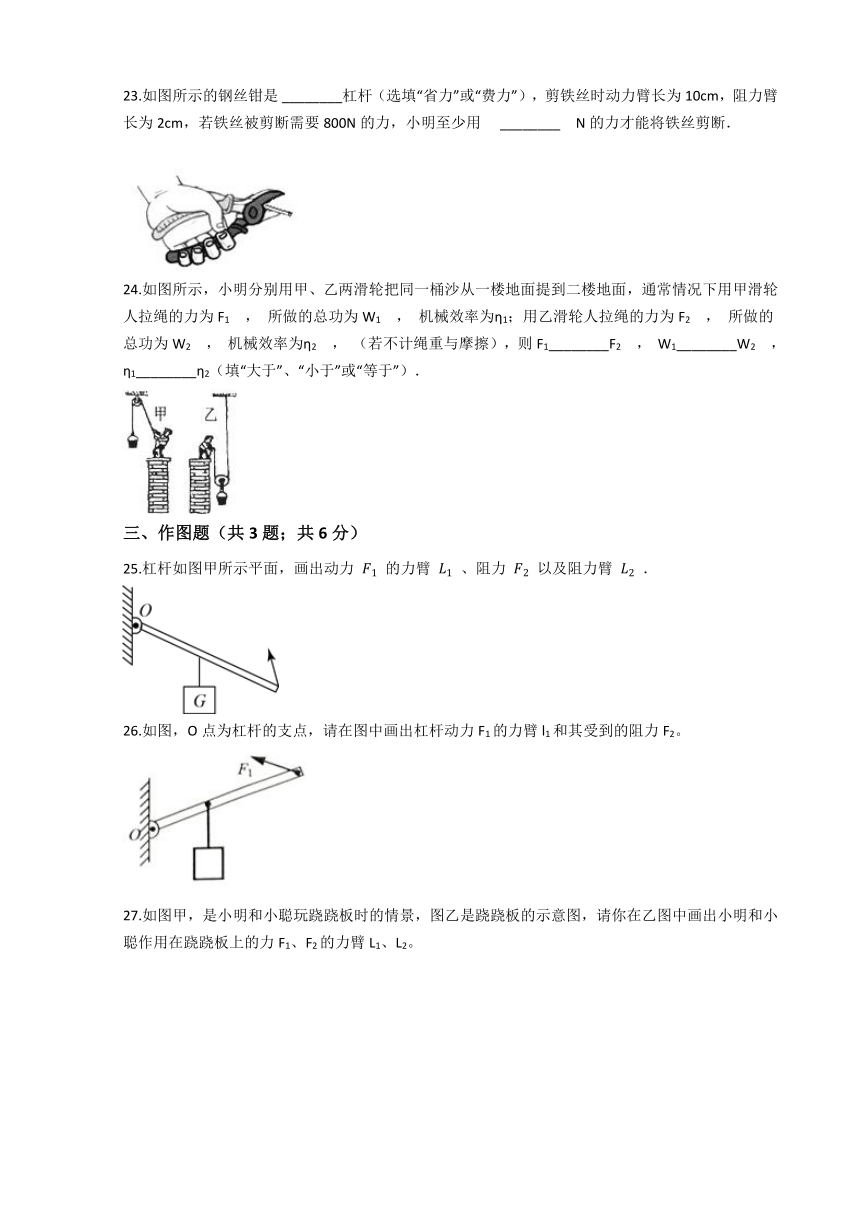

23.如图所示的钢丝钳是?________杠杆（选填“省力”或“费力”），剪铁丝时动力臂长为10cm，阻力臂长为2cm，若铁丝被剪断需要800N的力，小明至少用 ?________ N的力才能将铁丝剪断．
?
24.如图所示，小明分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，通常情况下用甲滑轮人拉绳的力为F1 ， 所做的总功为W1 ， 机械效率为η1；用乙滑轮人拉绳的力为F2 ， 所做的总功为W2 ， 机械效率为η2 ， （若不计绳重与摩擦），则F1________F2 ， W1________W2 ， η1________η2（填“大于”、“小于”或“等于”）．
三、作图题（共3题；共6分）
25.杠杆如图甲所示平面，画出动力 F1 的力臂 L1 、阻力 F2 以及阻力臂 L2 ．
26.如图，O点为杠杆的支点，请在图中画出杠杆动力F1的力臂l1和其受到的阻力F2。
27.如图甲，是小明和小聪玩跷跷板时的情景，图乙是跷跷板的示意图，请你在乙图中画出小明和小聪作用在跷跷板上的力F1、F2的力臂L1、L2。
四、计算题（共3题；共33分）
28.如图甲所示，用电动机和滑轮组把密度为3×103kg/m3 ， 体积为1m3的矿石，从水底匀速竖直打捞起来，g取10N/kg，水的密度为1×103kg/m3?求∶
（1）矿石的重力；
（2）矿石浸没在水中受到的浮力；
（3）矿石露出水面前，电动机对绳子拉力的功率为2.5kW，矿石上升过程中的 s?t 图像如图乙所示，求滑轮组的机械效率；
（4）如果不计绳重及绳子与滑轮间的摩擦，矿石露出水面后与露出水面前相比，滑轮组机械效率会如何改变？为什么？
29.2020年1月27日，为抗击新型冠状病毒肺炎疫情，安徽医科大学各附属医院紧急派出22名医护人员，他们与其他省属医院的白衣战士一起，组成安徽省第一批支援武汉的医疗队伍出征武汉，假设客车（包括车上的人和物资）总质量为5×103kg，在某段平直的高速公路上客车以90km/h的速度匀速行驶了200km，平均每百公里油耗为20L，所受的平均阻力是客车总重的0.04倍，汽油的热值是4.6×107J/kg（假设汽油完全燃烧，汽油的密度为0.75×103kg/m3 ， g取10N/mg）。求：
（1）客车行驶200km牵引力做了多少功？
（2）客车在此段高速公路上行驶时发动机的功率是多少？
（3）客车发动机的效率是多少？（百分比后保留一位小数）
30.如图所示，轻质杠杆的支点O距杠杆左端0.5m，距杠杆右端0.2m。在杠杆右端挂一个物体B，左端悬挂一个质量为2kg的物体A，杠杆在水平位置平衡，（g取10N/kg）
求：杠杆右端所受的拉力FB。
五、实验探究题（共2题；共10分）
31.如图所示，质量为30kg，底面积为103cm2的正方体物体放在水平地面上利用轻质滑轮组在60N的水平拉力F的作用下，物体以0.2m/s的速度沿水平地面向左匀速直线运动了10s，水平地面对物体的摩擦力大小为96N，g取10N/kg，求：
（1）物体对水平地面的压强；
（2）拉力所做的总功；
（3）拉力F的功率；
（4）滑轮组的机械效率
32.如图甲是“探究杠杆的平衡条件”的实验装置：
（1）调节螺母使杠杆在水平位置平衡时，应确保杠杆上________（选填“悬挂”或“不悬挂”）钩码．
（2）如图乙所示杠杆处于平衡状态，若不改变O点右侧钩码的数目和位置，将O点左侧的所有钩码都挂在字母________的下方，仍可实现杠杆在水平位置平衡．
（3）如图丙所示，若每个钩码重为0.5N，要使杠杆在图示位置平衡，在杠杆上的A点所施加的最小力的大小________?N，方向是________．
答案解析部分
一、单选题
1.【答案】 B
2.【答案】 C
3.【答案】 C
4.【答案】 B
5.【答案】 C
6.【答案】 A
7.【答案】 B
8.【答案】 D
9.【答案】D
10.【答案】 C
11.【答案】 A
12.【答案】 C
13.【答案】 D
14.【答案】 B
15.【答案】 C
二、填空题
16.【答案】 由于阻力臂越来越大，动力就越来越大
17.【答案】 近地点；重力势能；远地点；重力势能；减小；增大；变小
18.【答案】 B；20；10
19.【答案】 同一；相等；反；同一
20.【答案】 80；88
21.【答案】 =；＞；＞
22.【答案】 等于；小于
23.【答案】 省力；160
24.【答案】 大于；小于；大于
三、作图题
25.【答案】 解:如图所示:
26.【答案】 解：如图所示；
27.【答案】 解；如图所示：
四、计算题
28.【答案】 （1）解：矿石质量，由 ρ=mV 得 m=ρ矿石V=3×103kg/m3×1m3=3×103kg
矿石重力 G=mg=3×103kg×10N/kg=3×104N
答：矿石的重力是 3×104N
（2）解：因为矿石浸没在水中，所以 V排=V=1m3
由阿基米德原理，可知矿石受到的浮力 F浮=G排=ρ水gV排=1×103kg/m3×10N/kg×1m3=1×104N
答：矿石浸没在水中受到的浮力是1×104N
（3）解：解法一：由 s?t 图像可知，矿石匀速上升的速度 v石=st=220m/s=0.1m/s
滑轮组提升矿石的有用功率 P有=Fv石=(G?F浮）v石=(3×104N?1×104N）×0.1m/s=2×103W
滑轮组的机械效率 η=W有W总×100%=P有P总×100%=2×103W2.5×103W×100%=80%
解法二：由图像可知物体在10秒内运动的距离为1m，则 W有=(G?F浮)?石=(3×104N?1×104N)×1m=2×104J
W总=Pt=2.5×103W×10s=2.5×104J
滑轮组的机械效率 η=W总W有×100%=2×104J2.5×104J×100%=80%
答：滑轮组的机械效率是 80%
（4）解：増大；矿石露出水面之后和露出水面之前相比，在提升相同高度的情况下，有用功增大，额外功不变，有用功占总功的比例增大，所以滑轮组的机械效率増大?
答：如果不计绳重及绳子与滑轮间的摩擦，矿石露出水面后与露出水面前相比，滑轮组机械效率会増大，因为矿石露出水面之后和露出水面之前相比，在提升相同高度的情况下，有用功增大，额外功不变，有用功占总功的比例增大，所以滑轮组的机械效率増大。
29.【答案】 （1）由题意可知，汽车在平直公路上匀速行驶时，平均阻力为 f=0.04G=0.04×5×103kg×10Nkg=2×103N
汽车在水平公路上匀速行驶，所以牵引力大小等于阻力大小 F=f=2×103N
客车行驶200km牵引力做功为 W=Fs=2×103N×2×105m=4×108J
答：客车行驶200km牵引力做功4×108J；
（2）由题意可知客车的速度为90km/h合25m/s，客车在此段高速公路上行驶时发动机的功率 P=Fv=2×103N×25ms=5×104W
答：客车在此段高速公路上行驶时发动机的功率是5×104W；
（3）汽车平均每百公里油耗为20L，则行驶200km油耗为40L，消耗的汽油质量为 m=ρV=0.75×103kgm3×40×10?3m3=30kg
客车行驶200km，燃烧汽油放出的热量为 Q=mq=30×4.6×107Jkg=1.38×109J
客车发动机的效率为 η=W机械Q放×100%=4×108J1.38×109J×100%≈29.0%
答： 客车发动机的效率是29%。
30.【答案】 解：杠杆在水平位置平衡，则根据杠杆平衡条件可知： FA×LA=FB×LB
根据力的作用相互性，可知 FA=GA ， FB=GB
则 FB=LALBGA=LALBmAg=0.5m0.2m×2kg×10N/kg=50N
答：杠杆右端所受的拉力为50N。
五、实验探究题
31.【答案】 （1）根据压力和受力面积计算压强为p=FS=GS=30kg×10N/kg103×10?4m2=3000Pa
（2）绳子在拉力的作用下移动的距离为s=vt=0.2m/s×2×10s=4m ， 拉力做功为W总=Fs=60N×4m=240J
（3）拉力做功的功率为P=W总t=240J10s=24W；
（4）物体克服摩擦力做的有用功为W有=fs‘=96N×0.2m/s×10s=192J ，
滑轮组的机械效率为η=W有W总×100%=192J240J×100%=80%。
32.【答案】 （1）不悬挂
（2）d
（3）00.9；竖直向上
