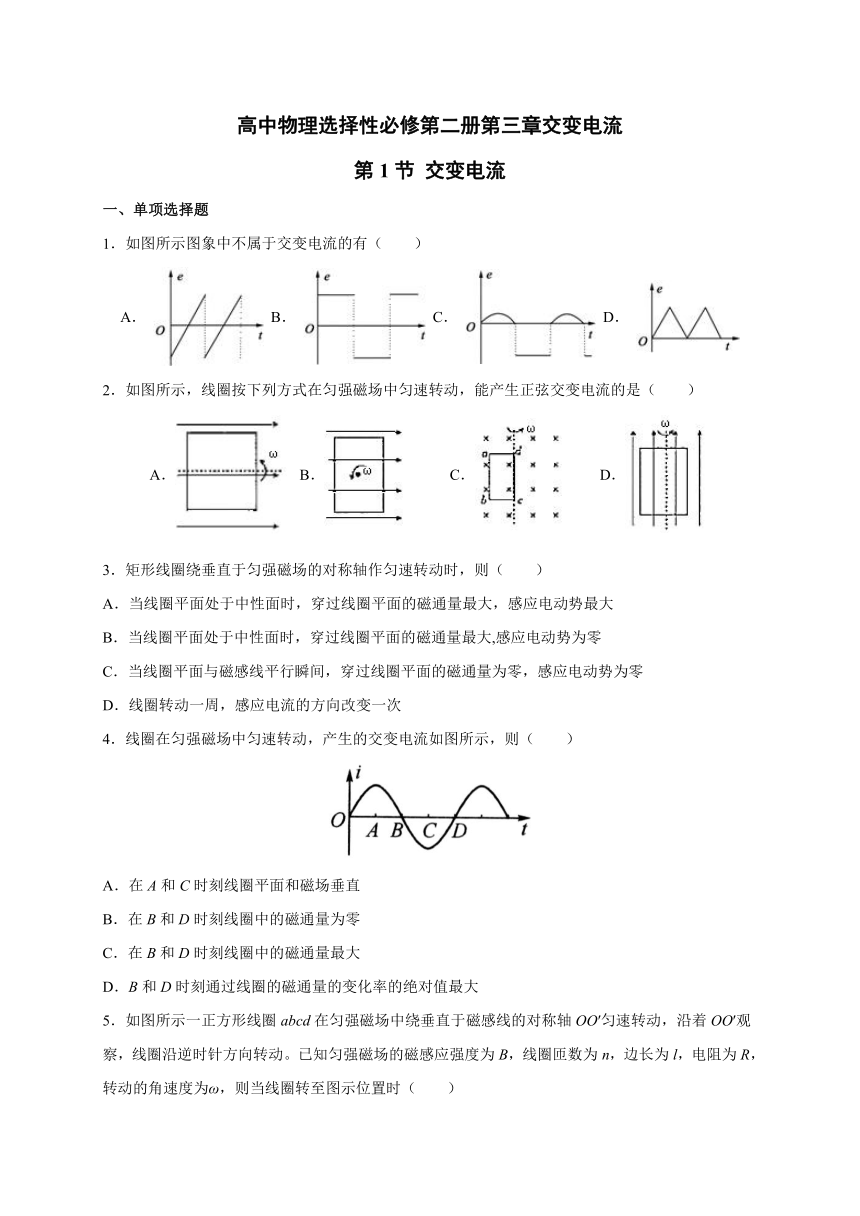

高中物理选择性必修第二册第三章交变电流
第1节 交变电流
一、单项选择题
1．如图所示图象中不属于交变电流的有（ ）
A． B． C． D．
2．如图所示，线圈按下列方式在匀强磁场中匀速转动，能产生正弦交变电流的是（ ）
A． B． C． D．
3．矩形线圈绕垂直于匀强磁场的对称轴作匀速转动时，则（ ）
A．当线圈平面处于中性面时，穿过线圈平面的磁通量最大，感应电动势最大
B．当线圈平面处于中性面时，穿过线圈平面的磁通量最大,感应电动势为零
C．当线圈平面与磁感线平行瞬间，穿过线圈平面的磁通量为零，感应电动势为零
D．线圈转动一周，感应电流的方向改变一次
4．线圈在匀强磁场中匀速转动，产生的交变电流如图所示，则（ ）
A．在A和C时刻线圈平面和磁场垂直
B．在B和D时刻线圈中的磁通量为零
C．在B和D时刻线圈中的磁通量最大
D．B和D时刻通过线圈的磁通量的变化率的绝对值最大

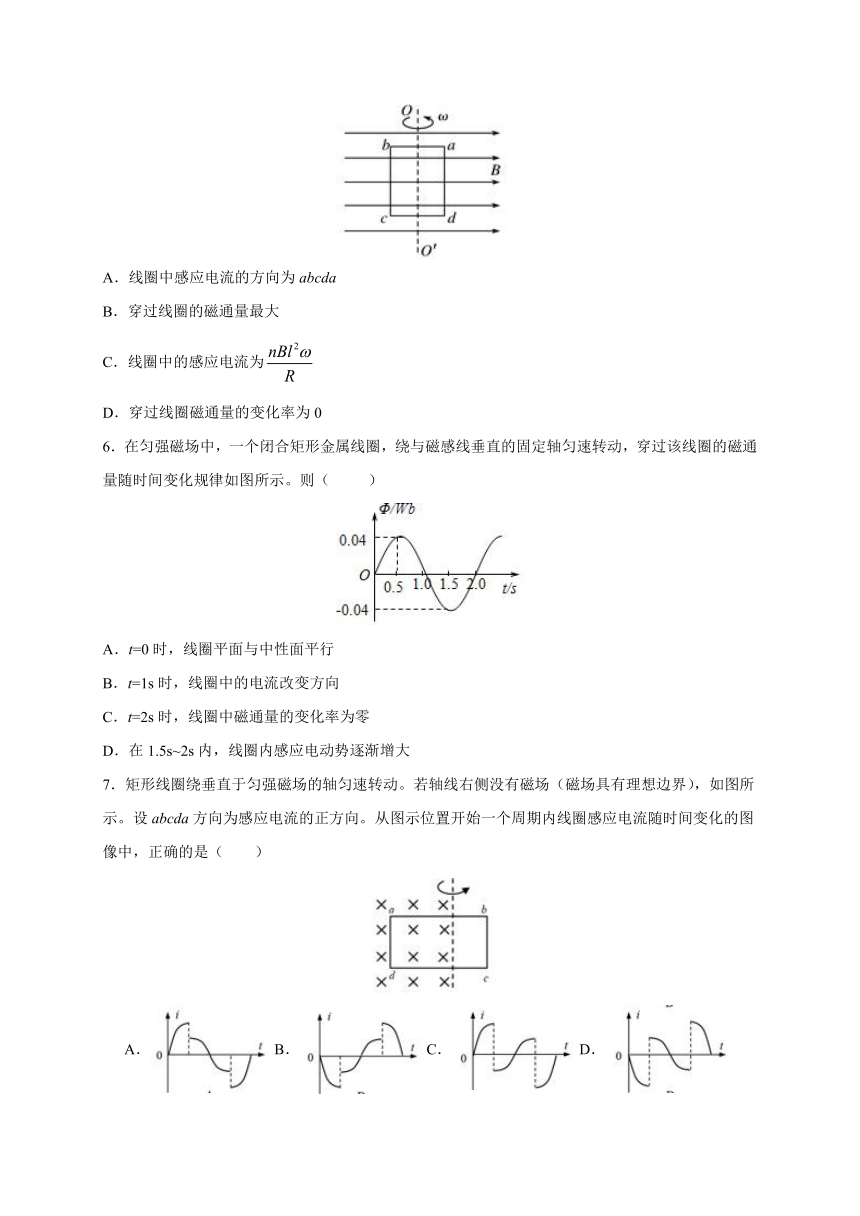

5．如图所示一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′观察，线圈沿逆时针方向转动。已知匀强磁场的磁感应强度为B，线圈匝数为n，边长为l，电阻为R，转动的角速度为ω，则当线圈转至图示位置时（ ）
A．线圈中感应电流的方向为abcda
B．穿过线圈的磁通量最大
C．线圈中的感应电流为false
D．穿过线圈磁通量的变化率为0
6．在匀强磁场中，一个闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间变化规律如图所示。则（ ）
A．t=0时，线圈平面与中性面平行
B．t=1s时，线圈中的电流改变方向
C．t=2s时，线圈中磁通量的变化率为零
D．在1.5s~2s内，线圈内感应电动势逐渐增大
7．矩形线圈绕垂直于匀强磁场的轴匀速转动。若轴线右侧没有磁场（磁场具有理想边界），如图所示。设abcda方向为感应电流的正方向。从图示位置开始一个周期内线圈感应电流随时间变化的图像中，正确的是（ ）
A． B．C． D．

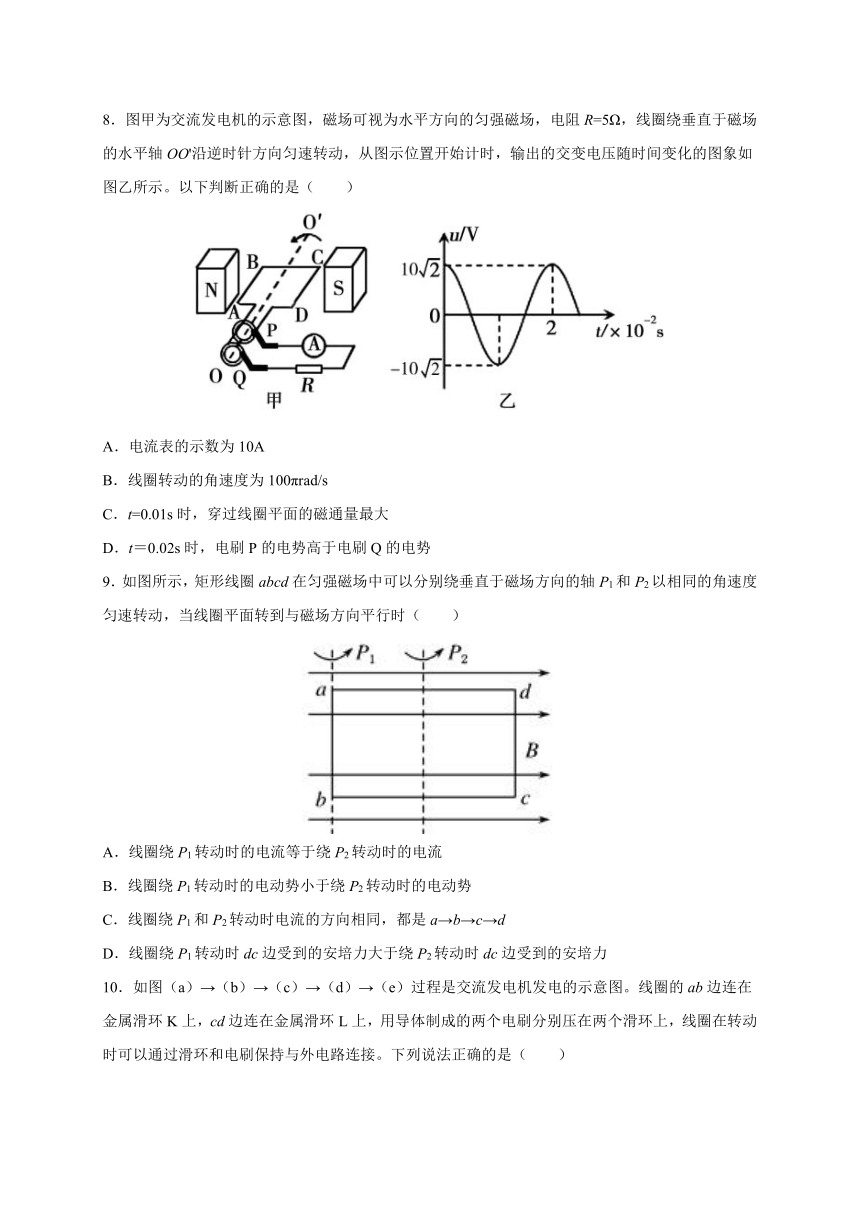

8．图甲为交流发电机的示意图，磁场可视为水平方向的匀强磁场，电阻R=5Ω，线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动，从图示位置开始计时，输出的交变电压随时间变化的图象如图乙所示。以下判断正确的是（ ）
A．电流表的示数为10A
B．线圈转动的角速度为100πrad/s
C．t=0.01s时，穿过线圈平面的磁通量最大
D．t＝0.02s时，电刷P的电势高于电刷Q的电势
9．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时（ ）
A．线圈绕P1转动时的电流等于绕P2转动时的电流
B．线圈绕P1转动时的电动势小于绕P2转动时的电动势
C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→d
D．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力
10．如图（a）→（b）→（c）→（d）→（e）过程是交流发电机发电的示意图。线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接。下列说法正确的是（ ）
A．图（a）中，线圈平面与磁感线垂直，磁通量变化率最大
B．从图（b）开始计时，线圈中电流i随时间t变化的关系是false
C．当线圈转到图（c）位置时，感应电流最小，且感应电流方向改变
D．当线圈转到图（d）位置时，感应电动势最大，ab边感应电流方向为a→b
二、多项选择题
11．当交流发电机的线圈转到线圈平面与中性面重合时，下列说法中正确的是（ ）
A．电流将改变方向
B．磁场方向和线圈平面平行
C．线圈的磁通量最大
D．线圈产生的感应电动势最大
12．如图所示，一面积为S的单匝矩形线圈处于有界磁场中，能使线圈中产生交变电流的是（ ）
A．将线圈水平向右匀速拉出磁场
B．使线圈以OO′为轴匀速转动
C．使线圈以ab为轴匀速转动
D．磁场以B＝B0sin ωt规律变化
13．如图甲所示，一个矩形线圈abcd在匀强磁场中绕垂直于磁场方向的轴匀速转动。线圈内的磁通量随时间t变化的图像如图乙所示，则下列说法中正确的是（ ）
A．t1时刻线圈中的感应电动势最大
B．t2时刻ab的运动方向与磁场方向垂直
C．t3时刻线圈平面与中性面重合
D．t4、t5时刻线圈中感应电流的方向相同
14．如图所示的线圈在匀强磁场中匀速转动，线圈中产生正弦式交变电流。下列说法正确的是（ ）
A．线圈此时的位置称为“中性面”，处于中性面的线圈磁通量最大，磁通量的变化率为零
B．与线圈此时的位置垂直的平面称为“中性面”，处于中性面时线圈中的磁通量最大，磁通量的变化率为零
C．线圈此时电流为零，线圈每经过此位置，感应电流的方向就改变，因此线圈每转动一周，电流方向都会变化两次
D．线圈此时电流最大，线圈每经过此位置，感应电流都最大，因此线圈每转动一周， 电流出现两次最大值
15．如图所示，KLMN是一个竖直的n匝矩形导线框，全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，KL边水平，线框绕某竖直固定轴以角速度匀速转动。初始时的夹角为false（图示位置），当线圈固定轴转动了false后，则（ ）
A．此时穿过线框的磁通量为false
B．此时线框中的电流方向为N→M→L→K→N
C．在此过程中磁通量改变了nBS
D．线框平面转到中性面时，线框中的感应电动势最大
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
D
C
B
C
C
D
A
B
A
C
二、多项选择题
11
12
13
14
15
AC
BCD
BC
BD
AB
