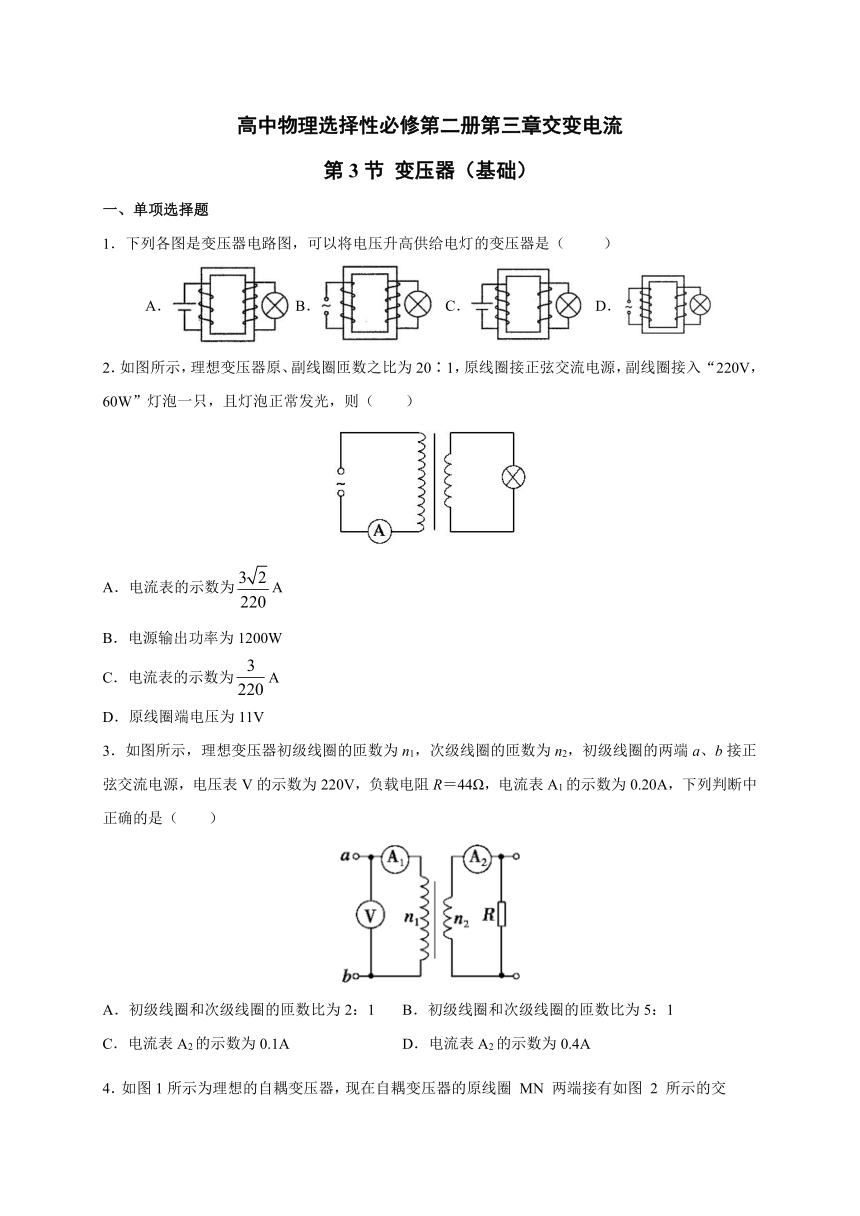

高中物理选择性必修第二册第三章交变电流
第3节 变压器（基础）
一、单项选择题
1．下列各图是变压器电路图，可以将电压升高供给电灯的变压器是（ ）
A． B． C． D．
2．如图所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220V，60W”灯泡一只，且灯泡正常发光，则（ ）
A．电流表的示数为falseA
B．电源输出功率为1200W
C．电流表的示数为falseA
D．原线圈端电压为11V
3．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻R＝44Ω，电流表A1的示数为0.20A，下列判断中正确的是（ ）
A．初级线圈和次级线圈的匝数比为2：1 B．初级线圈和次级线圈的匝数比为5：1
C．电流表A2的示数为0.1A D．电流表A2的示数为0.4A

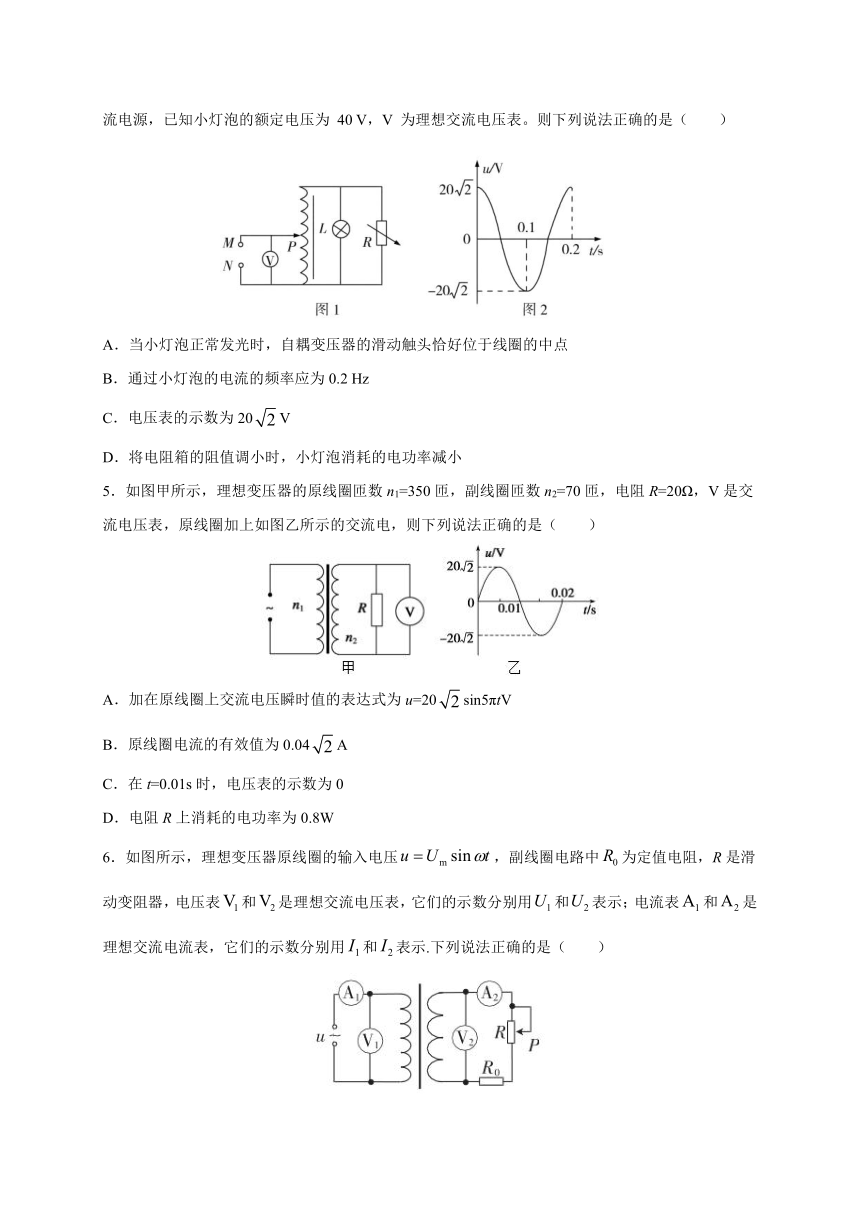

4．如图1所示为理想的自耦变压器，现在自耦变压器的原线圈 MN 两端接有如图 2 所示的交流电源，已知小灯泡的额定电压为 40 V，V 为理想交流电压表。则下列说法正确的是（ ）
A．当小灯泡正常发光时，自耦变压器的滑动触头恰好位于线圈的中点
B．通过小灯泡的电流的频率应为0.2 Hz
C．电压表的示数为20falseV
D．将电阻箱的阻值调小时，小灯泡消耗的电功率减小
5．如图甲所示，理想变压器的原线圈匝数n1=350匝，副线圈匝数n2=70匝，电阻R=20Ω，V是交流电压表，原线圈加上如图乙所示的交流电，则下列说法正确的是（ ）
A．加在原线圈上交流电压瞬时值的表达式为u=20falsesin5πtV
B．原线圈电流的有效值为0.04falseA
C．在t=0.01s时，电压表的示数为0
D．电阻R上消耗的电功率为0.8W
6．如图所示，理想变压器原线圈的输入电压false，副线圈电路中false为定值电阻，R是滑动变阻器，电压表false和false是理想交流电压表，它们的示数分别用false和false表示；电流表false和false是理想交流电流表，它们的示数分别用false和false表示.下列说法正确的是（ ）
A．false和false都是表示电流的瞬间值
B．false和false都是表示电压的最大值
C．在滑片P向下滑动的过程中，false不变、false变大
D．在滑片P向下滑动的过程中，false变小、false变小

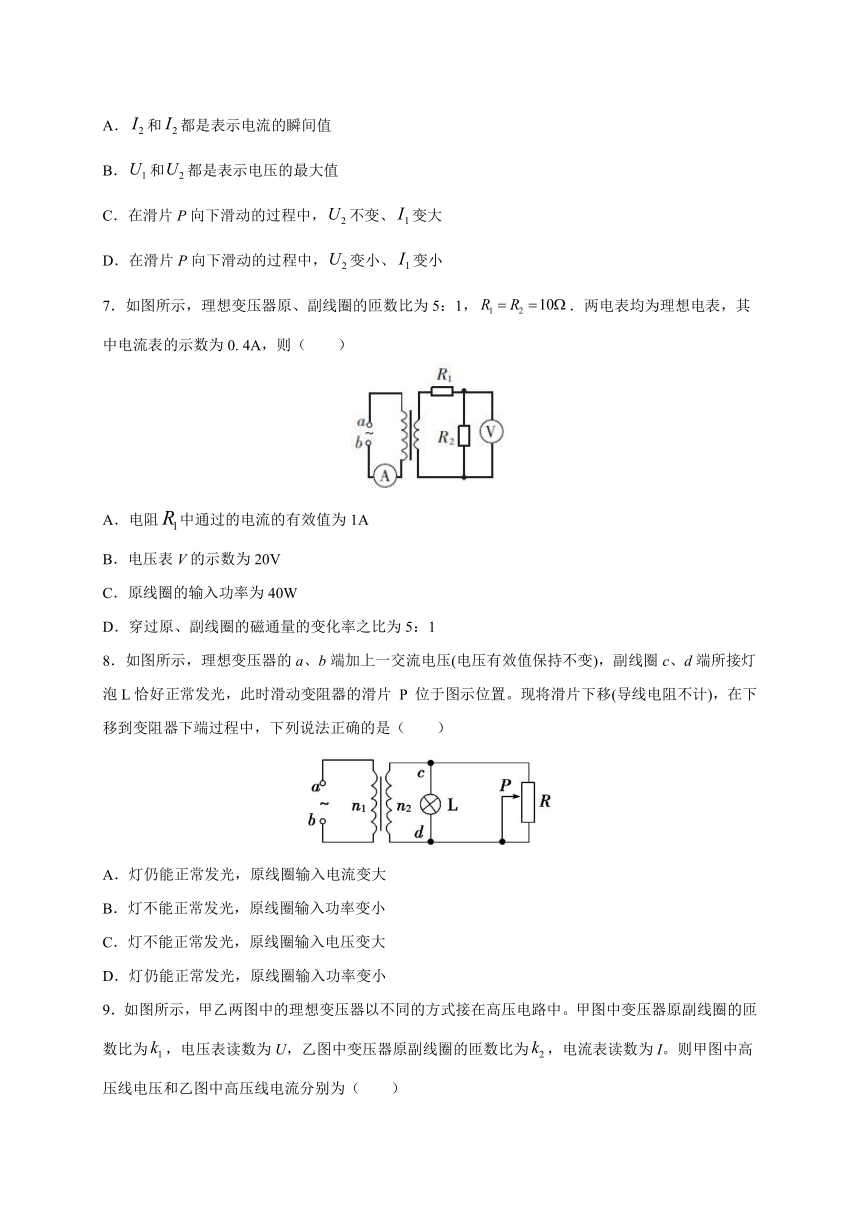

7．如图所示，理想变压器原、副线圈的匝数比为5：1，false．两电表均为理想电表，其中电流表的示数为0. 4A，则（ ）
A．电阻false中通过的电流的有效值为1A
B．电压表V的示数为20V
C．原线圈的输入功率为40W
D．穿过原、副线圈的磁通量的变化率之比为5：1
8．如图所示，理想变压器的a、b端加上一交流电压(电压有效值保持不变)，副线圈c、d端所接灯泡L恰好正常发光，此时滑动变阻器的滑片 P 位于图示位置。现将滑片下移(导线电阻不计)，在下移到变阻器下端过程中，下列说法正确的是（ ）
A．灯仍能正常发光，原线圈输入电流变大
B．灯不能正常发光，原线圈输入功率变小
C．灯不能正常发光，原线圈输入电压变大
D．灯仍能正常发光，原线圈输入功率变小

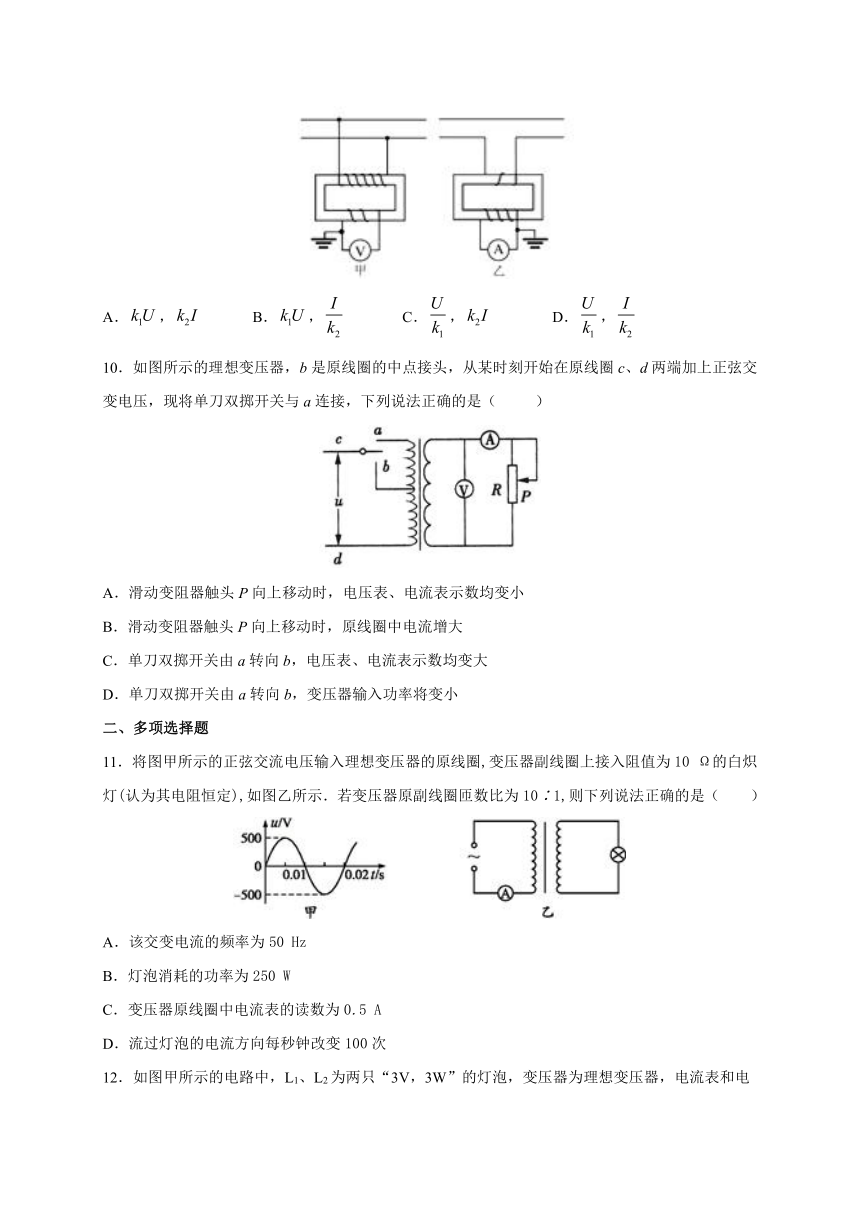

9．如图所示，甲乙两图中的理想变压器以不同的方式接在高压电路中。甲图中变压器原副线圈的匝数比为false，电压表读数为U，乙图中变压器原副线圈的匝数比为false，电流表读数为I。则甲图中高压线电压和乙图中高压线电流分别为（ ）
A．false，false B．false，false C．false，false D．false，false
10．如图所示的理想变压器，b是原线圈的中点接头，从某时刻开始在原线圈c、d两端加上正弦交变电压，现将单刀双掷开关与a连接，下列说法正确的是（ ）
A．滑动变阻器触头P向上移动时，电压表、电流表示数均变小
B．滑动变阻器触头P向上移动时，原线圈中电流增大
C．单刀双掷开关由a转向b，电压表、电流表示数均变大
D．单刀双掷开关由a转向b，变压器输入功率将变小
二、多项选择题
11．将图甲所示的正弦交流电压输入理想变压器的原线圈,变压器副线圈上接入阻值为10 Ω的白炽灯(认为其电阻恒定),如图乙所示．若变压器原副线圈匝数比为10∶1,则下列说法正确的是（ ）
A．该交变电流的频率为50 Hz
B．灯泡消耗的功率为250 W
C．变压器原线圈中电流表的读数为0.5 A
D．流过灯泡的电流方向每秒钟改变100次
12．如图甲所示的电路中，L1、L2为两只“3V，3W”的灯泡，变压器为理想变压器，电流表和电压表均为理想交流电表。当a、b端接如图乙所示的交变电压时，两只灯泡均正常发光．则（ ）
A．电压表的示数为30 V
B．电压表的示数为6 V
C．电流表的示数为0.2 A
D．电流表的示数为0.5 A
13．某理想变压器供电的示意图如图所示，正弦交流电源的输出电压的有效值为false，变压器原、副线圈的匝数比为false，false为定值电阻，false为滑动变阻器，电路中所用电表均为理想电表。下列说法正确的是（ ）
A．副线圈两端电压的最大值为false
B．电流表false与false的示数之比为false
C．当滑动变阻器的滑片false从false端向false端移动时，电流表false的示数增大
D．当滑动变阻器的滑片false从false端向false端移动时，电压表false的示数减小
14．如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头，在原线圈上加一电压为U的正弦交流电，则（ ）
A．保持Q的位置不动，将P向上滑动时，电流表读数变大
B．保持Q的位置不动，将P向上滑动时，电流表读数变小
C．保持P的位置不动，将Q向上滑动时，电流表读数变大
D．保持P的位置不动，将Q向上滑动时，电流表读数变小
15．如图甲所示，一理想变压器原线圈匝数n1=1 000匝，副线圈匝数n2=200匝，电流表和电压表都是理想电表，副线圈接有“220 V，220 W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（ ）
图甲 图乙
A．交变电流的频率为100 Hz
B．电压表的示数是1 100 V
C．电流表A2的示数为1 A，抽油烟机的内阻220 Ω
D．电流表A1的示数为为0.2 A
三、填空题
16．一台理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，如图所示，则：
（1）当原线圈接在44V直流电源上时，电压表示数_______V, 电流表示数_______A．
（2）当原线圈接在220V交流电源上时，电压表示数_______V, 电流表示数_______A．此时输入功率为_______W，变压器的效率为________．
17．一理想变压器的原线圈为1320匝，副线圈为60匝，在副线圈上接一个10Ω的电阻，通过它的电流为1A．则原线圈的电压为________，输入功率为________．在其他条件不变时，若将副线圈匝数加倍，则原线圈中电流将变为________
18．如图所示，L1和L2是高压输电线，甲、乙是两只互感器，若已知n1:n2＝1000:1，n3:n4＝1:100，图中电压表示数为220V，电流表示数为10A，则高压输电线的输电电压U＝_________ V，输送电功率P＝_________ W.
四、解答题
19．如图，某一理想变压器原、副线圈匝数之比为2：1。将原线圈接入一电压为false的交流电源，副线圈接一个false的电阻。若false，false求：
（1）该交流电的周期；
（2）副线圈中电压表的读数；
（3）原线圈中电流表的读数。
20．如图所示，理想变压器原线圈与一有效值为10V的交流电源相连，副线圈并联两个不同规格的小灯泡a和b，其中小灯泡a的电阻为30Ω。已知此时流过原线圈的电流为0.09A，小灯泡a的电功率为0.3W。求：
（1）原、副线圈的匝数比为；
（2）此时流过副线圈的电流；
（3）小灯泡b的电阻。
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
B
C
B
A
D
C
B
D
B
C
二、多项选择题
11
12
13
14
15
AD
AC
BC
BC
BD
三、填空题
16．0 0 44 0.44 19.36 100%
17．220V， 10W， 0.18A
18．2.2×105 2.2×108
四、解答题
19．（1）0.02s；（2）110V；（3）5.5A
【解析】
（1）根据周期与角速度关系可知false
（2）原线圈电压有效值为false，false
根据 false
得副线圈中电压表的读数false
（3）副线圈的电流false，false
根据false
解得原线圈中电流表的读数false
20．（1）10:3；（2）0.3A；（3）15Ω
【解析】
（1）（2）原线圈输入功率P1=U1I1=10×0.09=0.9W
则次级消耗的功率也为0.9W，即a灯功率Pa=0.3W，则b灯的功率为Pb=0.6W
通过a灯的电流为false
因ab两端电压相等，可知通过b灯电流为Ib=0.2A；次级电流为I2=0.3A，则变压器匝数比
false
（3）小灯泡b的电阻false
