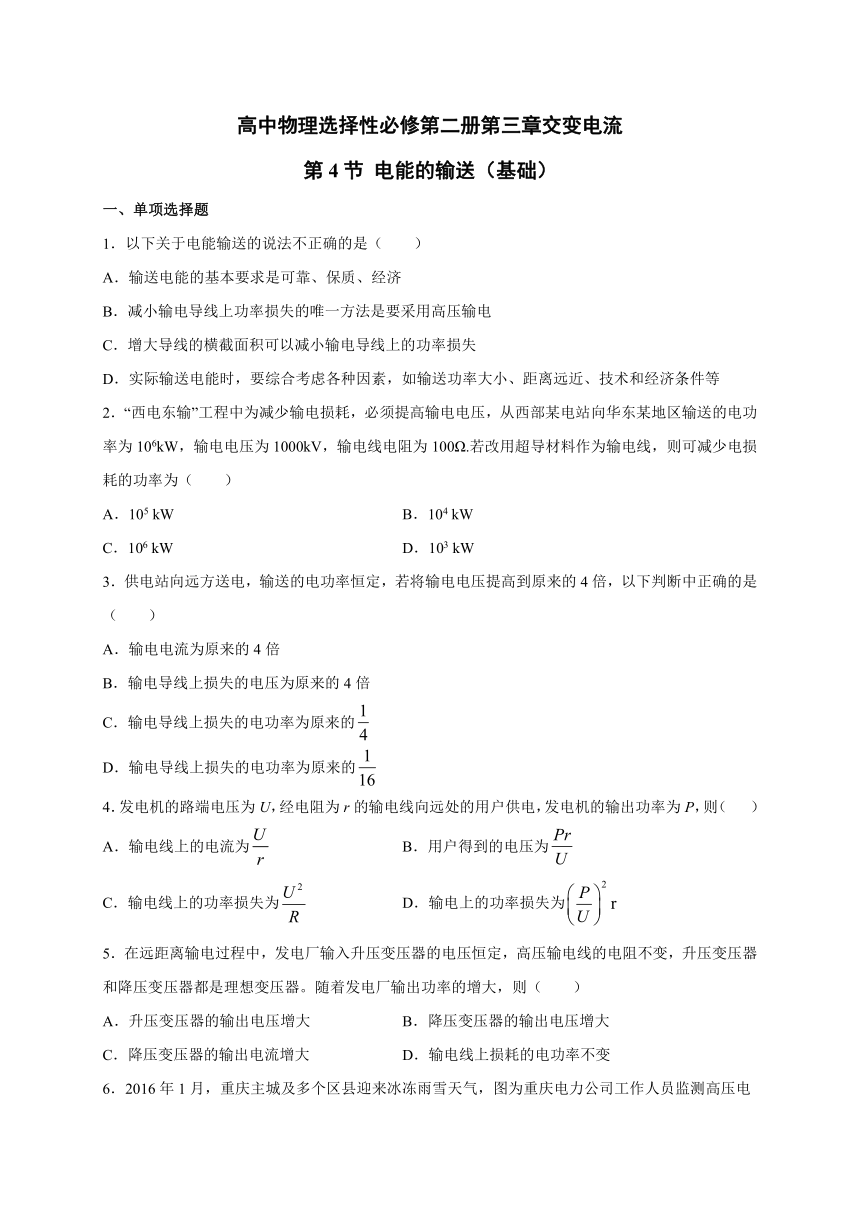

高中物理选择性必修第二册第三章交变电流
第4节 电能的输送（基础）
一、单项选择题
1．以下关于电能输送的说法不正确的是（ ）
A．输送电能的基本要求是可靠、保质、经济
B．减小输电导线上功率损失的唯一方法是要采用高压输电
C．增大导线的横截面积可以减小输电导线上的功率损失
D．实际输送电能时，要综合考虑各种因素，如输送功率大小、距离远近、技术和经济条件等
2．“西电东输”工程中为减少输电损耗，必须提高输电电压，从西部某电站向华东某地区输送的电功率为106kW，输电电压为1000kV，输电线电阻为100Ω.若改用超导材料作为输电线，则可减少电损耗的功率为（ ）
A．105 kW B．104 kW
C．106 kW D．103 kW
3．供电站向远方送电，输送的电功率恒定，若将输电电压提高到原来的4倍，以下判断中正确的是（ ）
A．输电电流为原来的4倍
B．输电导线上损失的电压为原来的4倍
C．输电导线上损失的电功率为原来的false
D．输电导线上损失的电功率为原来的false
4．发电机的路端电压为U，经电阻为r的输电线向远处的用户供电，发电机的输出功率为P，则（ ）
A．输电线上的电流为false B．用户得到的电压为false
C．输电线上的功率损失为false D．输电上的功率损失为false
5．在远距离输电过程中，发电厂输入升压变压器的电压恒定，高压输电线的电阻不变，升压变压器和降压变压器都是理想变压器。随着发电厂输出功率的增大，则（ ）
A．升压变压器的输出电压增大 B．降压变压器的输出电压增大
C．降压变压器的输出电流增大 D．输电线上损耗的电功率不变

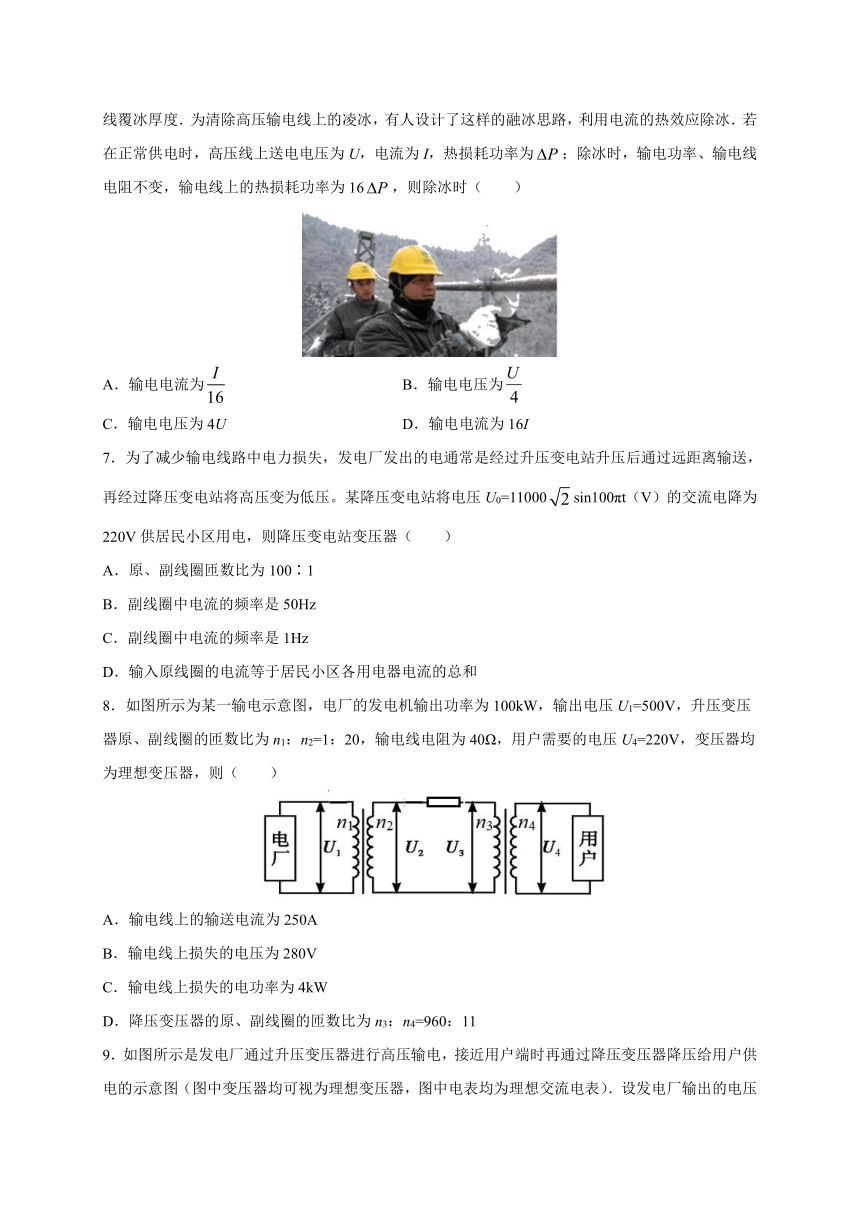

6．2016年1月，重庆主城及多个区县迎来冰冻雨雪天气，图为重庆电力公司工作人员监测高压电线覆冰厚度．为清除高压输电线上的凌冰，有人设计了这样的融冰思路，利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U，电流为I，热损耗功率为false；除冰时，输电功率、输电线电阻不变，输电线上的热损耗功率为16false，则除冰时（ ）
A．输电电流为false B．输电电压为false
C．输电电压为4U D．输电电流为16I
7．为了减少输电线路中电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压。某降压变电站将电压U0=11000falsesin100πt（V）的交流电降为220V供居民小区用电，则降压变电站变压器（ ）
A．原、副线圈匝数比为100∶1
B．副线圈中电流的频率是50Hz
C．副线圈中电流的频率是1Hz
D．输入原线圈的电流等于居民小区各用电器电流的总和
8．如图所示为某一输电示意图，电厂的发电机输出功率为100kW，输出电压U1=500V，升压变压器原、副线圈的匝数比为n1：n2=1：20，输电线电阻为40Ω，用户需要的电压U4=220V，变压器均为理想变压器，则（ ）
A．输电线上的输送电流为250A
B．输电线上损失的电压为280V
C．输电线上损失的电功率为4kW
D．降压变压器的原、副线圈的匝数比为n3：n4=960：11
9．如图所示是发电厂通过升压变压器进行高压输电，接近用户端时再通过降压变压器降压给用户供电的示意图（图中变压器均可视为理想变压器，图中电表均为理想交流电表）．设发电厂输出的电压一定，两条输电线总电阻用false表示，变阻器R相当于用户用电器的总电阻．当用电器增加时，相当于R变小，则当用电进入高峰时，下列说法正确的是（ ）
A．电压表false的读数均不变，电流false的读数增大，电流表false的读数减小
B．电压表false的读数均减小，电流false的读数增大，电流表false的读数减小
C．电压表false的读数之差与电流表false的读数的比值不变
D．线路损耗功率不变
10．如图所示，某小型水电站的发电机输出电压为220 V，正常情况下输出的总功率false，为了减少远距离输电过程中的电能损失，往往采用高压输电．输送电压为falseV，输电导线的总电阻为r=5 Ω，现要使额定电压为220 V的用电器正常工作，下列说法中正确的是（ ）
A．输电线上的电流为220 A
B．降压变压器匝数比false
C．用电器的额定功率false
D．用电器上交流电的频率是50 Hz
二、多项选择题
11．陕西神木750kV输变电工程目前已进入全而架线施工阶段。若工程完成后对同一输电线路，相比原来的250 kV输电，下列说法正确的是（ ）
A．输电线上的电流频率将变为原来的三分之一
B．输电线上的电流将变为原来的三分之一
C．输电线上损失的电功率将变为原来的三分之一
D．输电线上损失的电功率将变为原来的九分之一
12．远距离输电的原理图如图所示，升压变压器原、副线圈的匝数分别为n1、n2，电压分别为U1、U2，电流分别为I1、I2，输电线上的总电阻为R，变压器为理想变压器，下列关系式中正确的是（ ）
A．false B．false C．false D．false
13．如图所示为远距离输送交流电的示意图，变压器均为理想变压器．随着用户负载增多，发电机F达到额定功率时，降压变压器输出功率仍然不足，用户的用电器不能正常工作．那么，在发电机以额定功率工作的情况下，为了适当提高用户的用电功率，可采取的措施是（ ）
A．适当减小输电线的电阻r
B．适当提高false
C．适当提高false 的同时，降低false
D．适当降低false 的同时，提高false
14．某小型发电站为村寨供电，输电原理如图所示，图中的变压器均为理想变压器，其中发电机的输出电压为110V，降压变压器原、副线圈的匝数比n3：n4=100：11，输电线的总电阻R=10Ω。某时段全村用电的总功率为20kW，降压变压器的输出电压为220V，下列说法正确的是（ ）
A．通过输电线的电流为10A
B．输电线损耗的电功率为100W
C．升压变压器的输出电压为2000V
D．升压变压器原、副线圈的匝数比为11：210
15．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有（ ）
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
三、解答题
16．交流发电机的路端电压是220V，输出功率是55kW，输电导线电阻为0.4false。问：
（1）如果不用变压器，导线上损失的电功率是多少?
（2）如果用变压器先将电压提升到2200V，导线上损失的电功率又是多少?
17．发电机输出的电功率为100kW，输出电压为250V．现欲向远处输电，若输电线的总电阻为8Ω，要求输电时输电线上损失的电功率不超过5%，并向用户输送220V电压，求所用升压变压器和降压变压器的原、副线圈的匝数比分别为多少？
18．发电机的端电压为220V，输出电功率为44kW，输电线路的电阻为0.2Ω，先用初、次级匝数之比为1:10的升压变压器升压，经输电线路后，再用初、次级匝数比为10:1的降压变压器降压供给用户。
(1)画出全过程的线路图；
(2)求用户得到的电压和功率。
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
B
A
D
D
C
B
B
C
C
C
二、多项选择题
11
12
13
14
15
BD
AD
AC
AD
CD
三、解答题
16．（1）false；（2）false
【解析】
（1）根据
false
false
联立解得false
（2）如果用变压器先将电压提升到2200V，则由
false
false
联立解得false
17．1：16；190：11．
【解析】
由P损=I2线R得I线=25A
由P=U2I线得升压变压器的输出电压false
所以升压变压器的原副线圈的匝数之比false
输电线上的电压为U线=RI线=8×25=200V
所以降压变压器的输入电压为U3=U2﹣U线=4000﹣200=3800V
降压变压器的原副线圈的匝数之比false
18．(1)；(2)219.6V；43.92kW
【解析】
(1)全过程的线路示意图如图所示
(2)根据false
计算得出升压变压器的输出电压为false
则输电线上的电流为false
损失的功率为false
输电线上损失的电压为false
则降压变压器输入电压为false
根据false
得用户得到的电压为false
用户得到的功率为false
