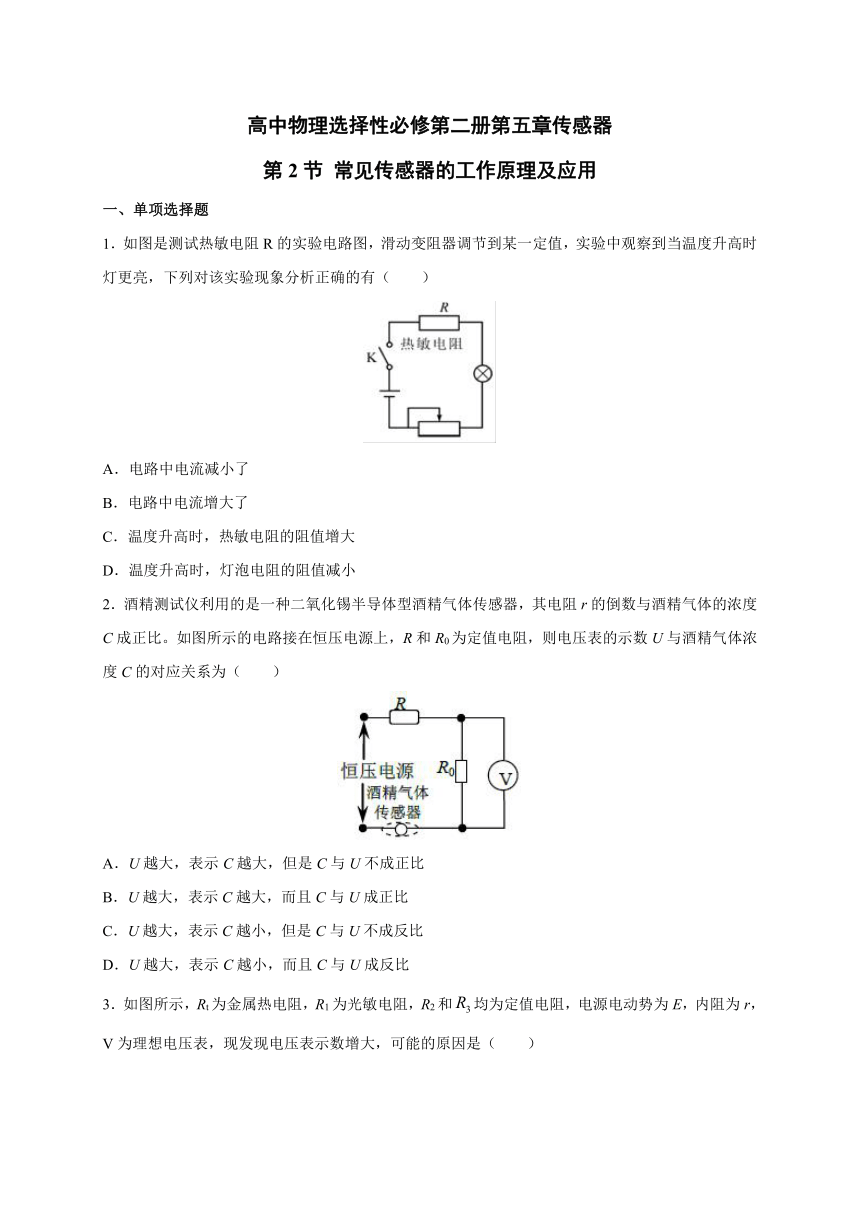

高中物理选择性必修第二册第五章传感器
第2节 常见传感器的工作原理及应用
一、单项选择题
1．如图是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮，下列对该实验现象分析正确的有（ ）
A．电路中电流减小了
B．电路中电流增大了
C．温度升高时，热敏电阻的阻值增大
D．温度升高时，灯泡电阻的阻值减小
2．酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，其电阻r的倒数与酒精气体的浓度C成正比。如图所示的电路接在恒压电源上，R和R0为定值电阻，则电压表的示数U与酒精气体浓度C的对应关系为（ ）
A．U越大，表示C越大，但是C与U不成正比
B．U越大，表示C越大，而且C与U成正比
C．U越大，表示C越小，但是C与U不成反比
D．U越大，表示C越小，而且C与U成反比

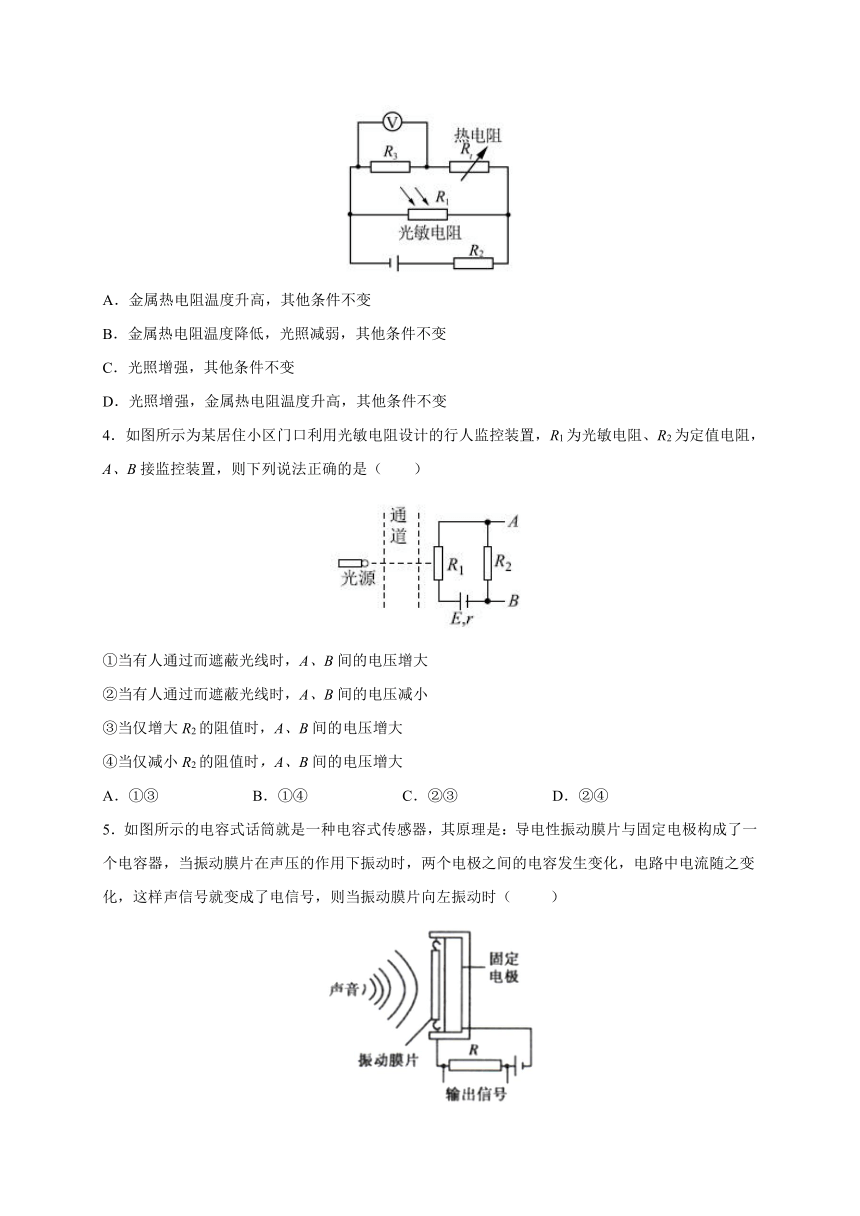

3．如图所示，Rt为金属热电阻，R1为光敏电阻，R2和false均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是（ ）
A．金属热电阻温度升高，其他条件不变
B．金属热电阻温度降低，光照减弱，其他条件不变
C．光照增强，其他条件不变
D．光照增强，金属热电阻温度升高，其他条件不变
4．如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置，则下列说法正确的是（ ）
①当有人通过而遮蔽光线时，A、B间的电压增大
②当有人通过而遮蔽光线时，A、B间的电压减小
③当仅增大R2的阻值时，A、B间的电压增大
④当仅减小R2的阻值时，A、B间的电压增大
A．①③ B．①④ C．②③ D．②④
5．如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号，则当振动膜片向左振动时（ ）
A．电容器的电容增大
B．电容器带电荷量减少
C．电容器两极板间的场强增大
D．电阻R中的电流方向自右向左

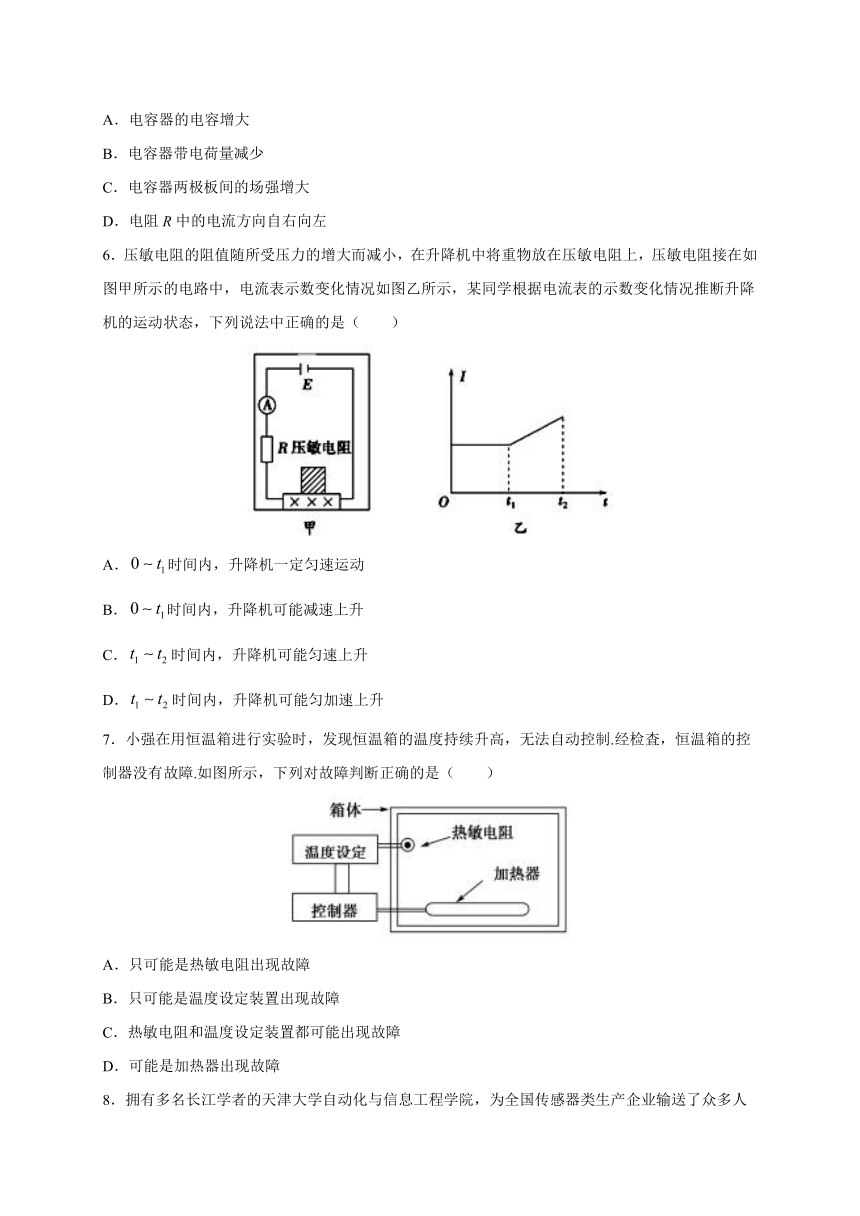

6．压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，电流表示数变化情况如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（ ）
A．false时间内，升降机一定匀速运动
B．false时间内，升降机可能减速上升
C．false时间内，升降机可能匀速上升
D．false时间内，升降机可能匀加速上升
7．小强在用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制.经检査，恒温箱的控制器没有故障.如图所示，下列对故障判断正确的是（ ）
A．只可能是热敏电阻出现故障
B．只可能是温度设定装置出现故障
C．热敏电阻和温度设定装置都可能出现故障
D．可能是加热器出现故障
8．拥有多名长江学者的天津大学自动化与信息工程学院，为全国传感器类生产企业输送了众多人才．传感器指的是能将感受到的物理量（如力、热、光、声等）转换成便于测量量（一般是电学量）的一种元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器，从电容C大小的变化情况就能反应出液面高度h的高低情况，则下列说法正确的是（ ）
A．C增大表示h增大
B．C增大表示h减小
C．金属芯线与电介质构成一个电容器
D．图中液体可以不是导电液体
9．如图所示是电熨斗的结构图，下列说法正确的是（ ）
A．常温上图中上下触点是分离的
B．当温度升高时，双金属片上层的膨胀系数比下层大
C．若需要设定更高的温度，则应该向上调节升降螺丝
D．电熨斗中装有双金属片温度传感器，其作用是把电信号转换成热信号
10．电动自行车是一种应用广泛的交通工具，其速度控制是通过转动右把手实现的，这种转动把手称为“霍尔转把”，属于传感器非接触控制.转把内部有永久磁铁和霍尔器件等，截面如图甲开启电源时，在霍尔器件的上、下面之间加一定的电压，形成电流，如图乙.随着转把的转动，其内部的永久磁铁也跟着转动，霍尔器件能输出控制车速的电压，已知电压与车速关系如图丙.以下关于“霍尔转把”叙述正确的是（ ）
A．为提高控制的灵敏度，永久磁铁的上、下端分别为N、S极
B．按图甲顺时针转动电动车的右把手，车速将变快
C．图乙中从霍尔器件的左、右侧面输出控制车速的霍尔电压
D．若霍尔器件的上、下面之间所加电压正负极性对调，将影响车速控制
二、多项选择题
11．如图是一种电感式微小位移传感器的原理图。1是待测位移的物体，3是空心线圈，软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。关于这种传感器的工作原理，下列说法正确的是（ ）
A．这种传感器输入的物理量是位移，输出的物理量是自感系数
B．通过这种传感器线圈的电流是交流电
C．软铁芯是敏感元件，线圈是转换元件
D．当物体1向右移动时，线圈的自感系数增大
12．压敏电阻的阻值随所受的压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是（ ）
(a) （b）
A．从false到false时间内，小车做匀速直线运动；
B．从false到false时间内，小车做变加速直线运动；
C．从false到false时间内，小车做匀速直线运动；
D．从false到false时间内，小车做匀加速直线运动；
13．实际应用中，常用到一种双金属温度计，它是利用铜片与铁片铆合在一起的双金属片的弯曲程度随温度变化的原理制成的，如图乙所示。已知图甲中双金属片被加热时，其弯曲程度会增大，则下列各种相关叙述正确的有（ ）
A．该温度计的测温物质是铜、铁两种热膨胀系数不同的金属
B．该温度计是利用测温物质热胀冷缩的性质来工作的
C．由图甲可知，铜的热膨胀系数大于铁的热膨胀系数
D．由图乙可知，其双金属片的内层一定为铜，外层一定为铁
14．传感器是一种采集信息的重要器件，如图所示的是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，以下说法中正确的是（ ）
A．若F向上压膜片电极，电路中有从a到b的电流
B．若F向上压膜片电极，电路中有从b到a的电流
C．若F向上压膜片电极，电路中不会出现电流
D．若电流表有示数，则说明压力F发生变化
15．霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B＝B0＋kz(B0、k均为常数)．将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变(方向如图所示)，当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同．则（ ）
A．磁感应强度B越大，上、下表面的电势差U越大
B．k越大，传感器灵敏度(false)越高
C．若图中霍尔元件是电子导电，则下板电势高
D．电流越大，上、下表面的电势差U越小
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
B
A
B
C
B
B
C
A
B
B
二、多项选择题
11
12
13
14
15
BC
BD
ABC
AD
AB
