七年级数学5.1.2垂线（1）

(共23张PPT)

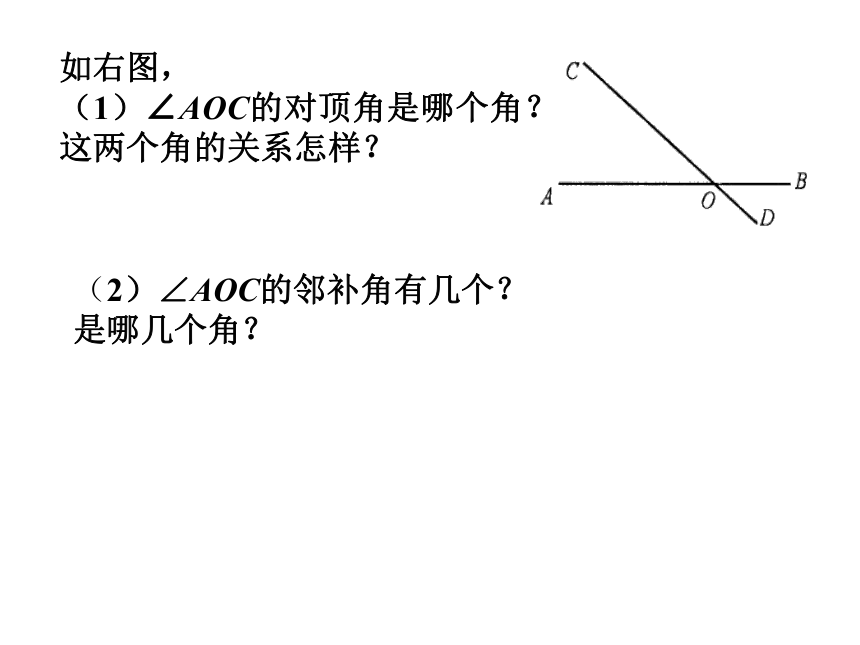

如右图，
（1）∠AOC的对顶角是哪个角？这两个角的关系怎样？
（2）∠AOC的邻补角有几个？是哪几个角？

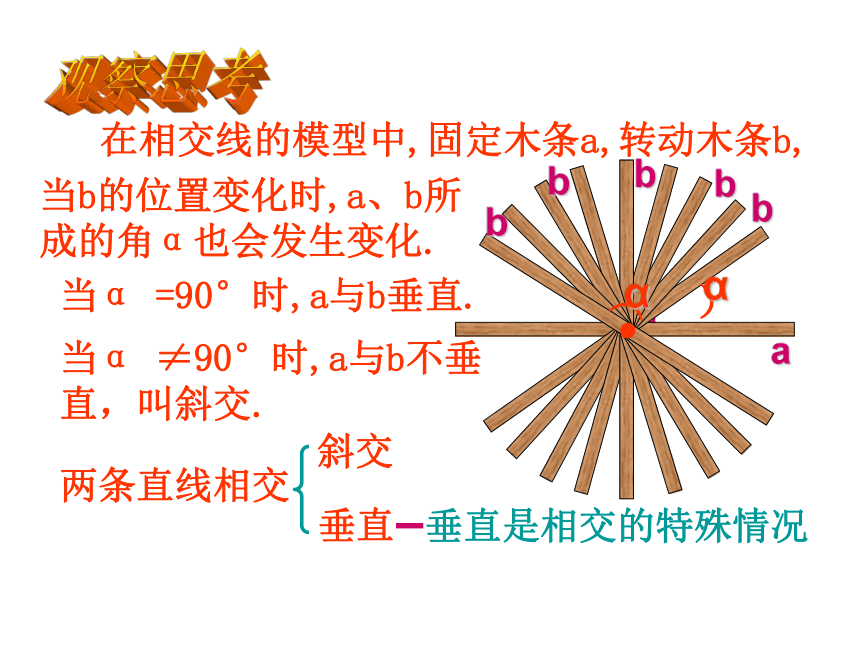

在相交线的模型中,固定木条a,转动木条b,
当α =90°时,a与b垂直.
当b的位置变化时,a、b所成的角α也会发生变化.
当α ≠90°时,a与b不垂直，叫斜交.
两条直线相交
斜交
垂直
垂直是相交的特殊情况
）
α
a
b
b
b
b
b
）
α

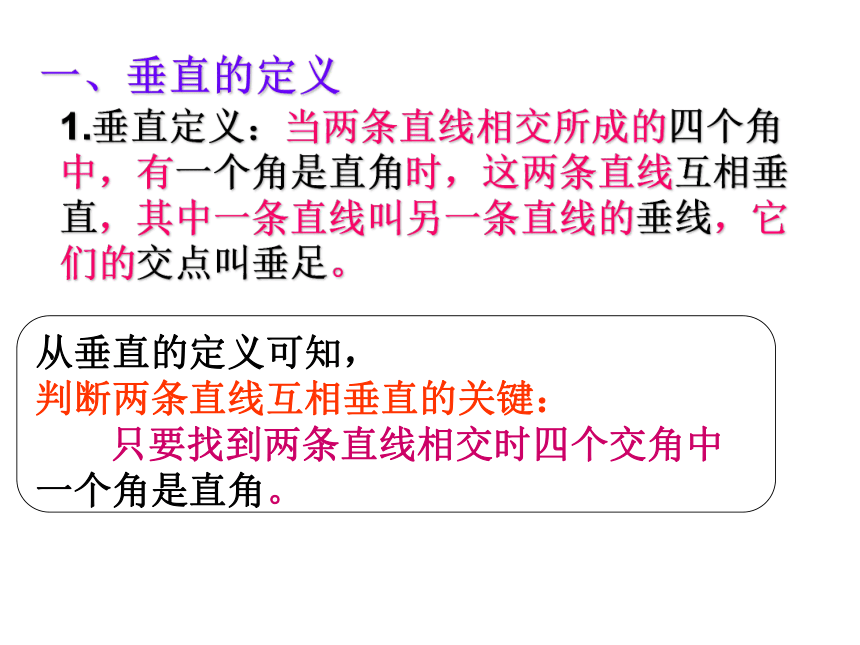

1.垂直定义：当两条直线相交所成的四个角中，有一个角是直角时，这两条直线互相垂直，其中一条直线叫另一条直线的垂线，它们的交点叫垂足。
一、垂直的定义
从垂直的定义可知，
判断两条直线互相垂直的关键：
只要找到两条直线相交时四个交角中一个角是直角。

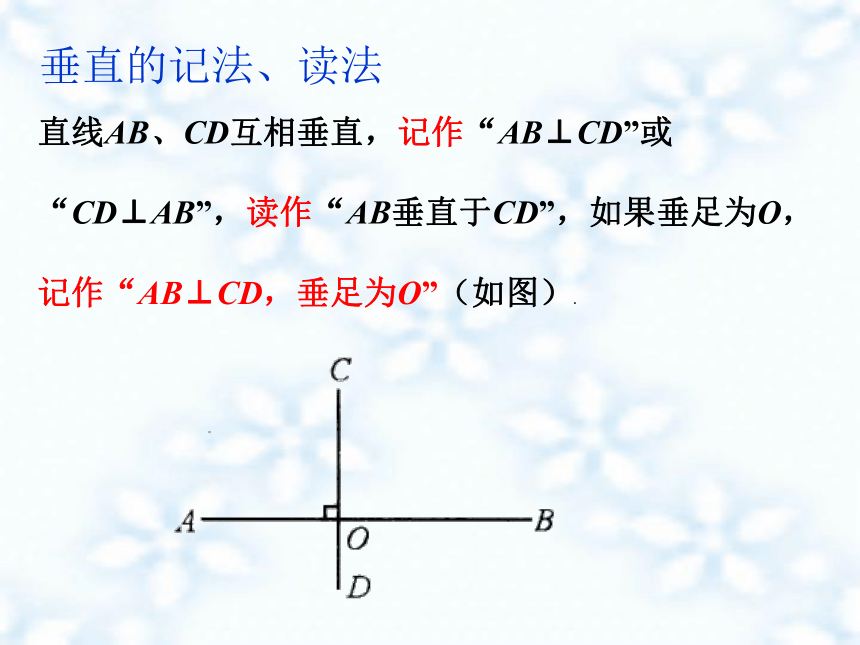

垂直的记法、读法
直线AB、CD互相垂直，记作“AB⊥CD”或
“CD⊥AB”，读作“AB垂直于CD”，如果垂足为O，
记作“AB⊥CD，垂足为O”（如图）．
窗户
墙砖
方格本的横线和竖线
铅垂线和水平线
A
B
C
D
O
书写形式：

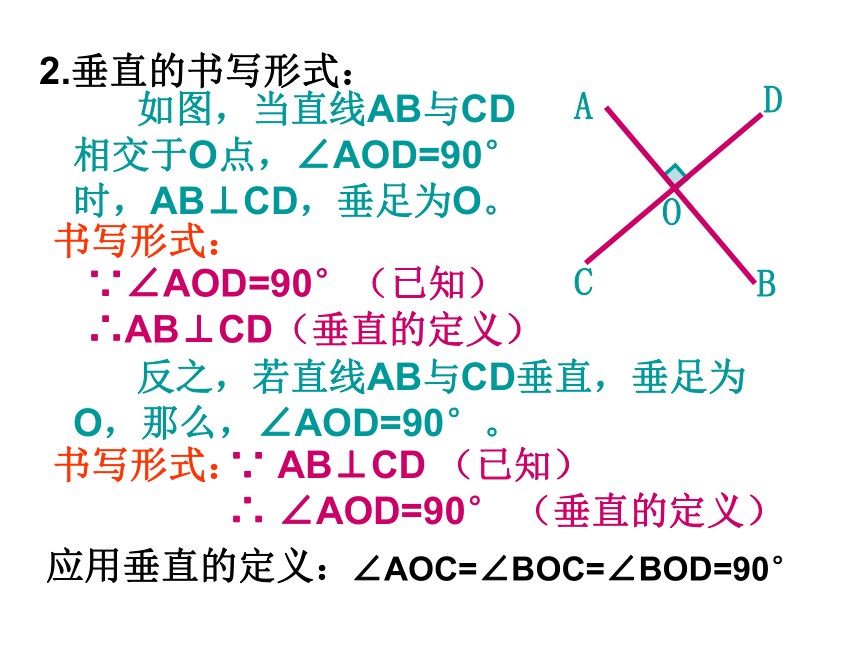

如图，当直线AB与CD相交于O点，∠AOD=90°时，AB⊥CD，垂足为O。
∵∠AOD=90°（已知）
∴AB⊥CD（垂直的定义）
书写形式：
反之，若直线AB与CD垂直，垂足为O，那么，∠AOD=90°。
2.垂直的书写形式：
∵ AB⊥CD （已知）
∴ ∠AOD=90° （垂直的定义）
应用垂直的定义：
∠AOC=∠BOC=∠BOD=90°
例1、如图，已知直线AB、CD都经过O点，OE为射线，若∠1＝35° ∠2＝55°，则OE与AB的位置关系是 。
解：
∵∠1＝35°，∠2＝55°（已知）
垂直
∴ ∠AOE＝180°－∠1－∠2
＝ 180°－35°－55°
＝90°
∴OE⊥AB (垂直的定义)
C
D
A
B
O
E
1
2
例2：如图 ，已知AB. CD相交于O, OE⊥CD
于O,∠AOC=36°，则∠BOE= 。
（A）36° (B) 64°
(C)144° (D) 54°
A
B
O
C
D
E
54°
二、垂线的画法
问题：
怎么样画垂线？
1.垂线的画法：
问题：
这样画l的垂线可以画几条？
1放、
2靠、
3画线、
l
O
如图，已知直线 l,作l的垂线。
工具：直尺、三角板
A
无数条
1.垂线的画法：
l
A
如图，已知直线 l 和l上的一点A ,作l的垂线.
B
4画线:沿着三角板的另一直角边画出垂线.
1放:放直尺,直尺的一边要与已知直线重合;
3移:移动三角板到已知点;
2靠:靠三角板,把三角板的一直角边靠在直尺上;
则所画直线AB是过点A的直线l的垂线.
1.垂线的画法：
l
A
如图，已知直线 l 和l外的一点A ,作l的垂线.
B
4画线:沿着三角板的另一直角边画出垂线.
1放:放直尺,直尺的一边要与已知直线重合;
3移:移动三角板到已知点;
2靠:靠三角板,把三角板的一直角边靠在直尺上;
则所画直线AB是过点A的直线l的垂线.
请同学们画一下
垂线的性质1：
过一点有且只有一条直线与已知直线垂直．
垂线的性质
线段、射线的垂线应怎么画呢？
A
B
P
Q
O
A
注意:画线段(或射线)的垂线时,有时要将线段延长(或将射线反向延长)后再画垂线.即画线段或射线所在直线的垂线.
课堂练习
1．选择题
过点 向线段 所在直线引垂线，正确的是（ ）.
A B C D
C
看谁做得快
1.若直线m、n相交于点O，
∠1＝90°，则__________。
2.若直线AB、CD相交于点O，
且AB⊥CD，那么∠BOD＝____。
3.如图，BO⊥AO，∠BOC
与∠BOA的度数之比为1:5，
那么∠COA＝_____,
∠BOC的补角为______度。
O
m
n
1
B
C
A
O
m⊥n
90°
72°
162
练习：
如图，直线AB、CD相交于点O，OE⊥AB，∠1=125°,
求∠COE的度数.
A
C
E
B
D
O
1
）
练习:
在图中，过点A分别作BD和DE的垂线.
D
A
B
E
D
A
B
E
D
A
B
E
N
M
结论：直线AM,AN为所求垂线。
变式：过A点作线段AN⊥DB，垂足为N
两条直线相交
一般情况
垂线
对顶角：相等
邻补角：互补
垂线的存在性和唯一性
特殊情况
相交成直角
