【备考中考2021】 15 中考三年模拟 光学（含答案）

中小学教育资源及组卷应用平台
【备考中考2021】
15
中考三年模拟
光学
一、单选题
1.（2020·宁波模拟）在凸透镜的主光轴上放一根粗细均匀的木棒，a端在2倍焦距之外，b端在1倍焦距与2倍焦距之间，如图所示，现将木棒往左移动一段距离，那么木棒在光屏上的像将会(???
)
A.?a端和b端均变细????
?B.?a端和b端均变粗?????
C.?a端变更细，b端变更粗?????D.?a端变更粗，b端变更细
2.（2019·余姚模拟）一焦距为f的凸透镜．主轴和水平x轴重合，透镜左侧x轴上有一点光源．点光源到透镜的距离大于f而小于2f，若将此透镜沿x轴向右平移2f的距离，则在此过程中点光源经透镜所成的像将（???
）
A.?一直向右移动?????????????????????????????????????????????????????B.?一直向左移动
C.?先向右移动，接着向左移动????????????????????????????????D.?先向左移动，接着向右移动
3.（2019·东阳模拟）“影”是日常生活中常见的光现象，如：做光学游戏形成的“手影”；民间皮影戏的“皮影”；岸边景色在水中形成的“倒影”；剧院放映的“电影”等。下列说法中正确的是（?
?????）
A.?皮影利用了平面镜成像的原理
B.?倒影是由光的折射形成的
C.?手影是由光的直线传播形成的
D.?放电影时，屏幕上的“影像”能被所有观众看到，是光在屏幕上发生了镜面反射
4.（2019·温州模拟）“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，它们与物理知识对应关系正确的是（??
）
A.?手影平面镜成像
???????????????????????????B.?摄影一光的反射
C.?投影一凸透镜成像
????????????????????D.?倒影一光的折射
5.（2019·杭州模拟）如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律。下列说法正确的是(?
)
A.?光屏能显示光路，是因为发生了镜面反射
B.?将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同平面内”
C.?验证“光路可逆”时必须用两个激光灯
D.?验证“反射角等于人射角”时，入射角不能为0°
6.（2019·绍兴模拟）城市的很多街口都安装了360°高清晰摄像头,由公安局实施24小时监控,来保护人民的安全,摄像机的像距几乎不变,但镜头的功能类似于人眼睛的晶状体,焦距可以调节,如图所示,某嫌疑犯在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是（??
）
A.?不管该人走近还是走远，所成的像都是正立缩小的实像
B.?如果该人远离镜头,镜头的焦点可能变在a点
C.?如果该人靠近镜头,镜头的焦点可能变在c点
D.?如果该人靠近镜头,镜头的焦点可能变在b点
7.（2019·嘉兴模拟）如图所示，墙面上挂着标有“255”数字的牌子，其相邻的一墙面上挂着一平面镜，地面上放有一平面镜，通过平面镜不可能看到的数字是（??
）
A.?522??????????????????????????????????????B.?552??????????????????????????????????????C.?225??????????????????????????????????????D.?252
8.（2019·吴兴模拟）李白的诗句“举杯邀明月，对饮成三人”中的“三人”，除他自己外，一个是影子，个是酒杯中的像，它们形成的原因分别是光的（??
）
A.?折射，反射??????????B.?直线传播、反射??????????????????C.?反射、折射??????????????????D.?直线传播、折射

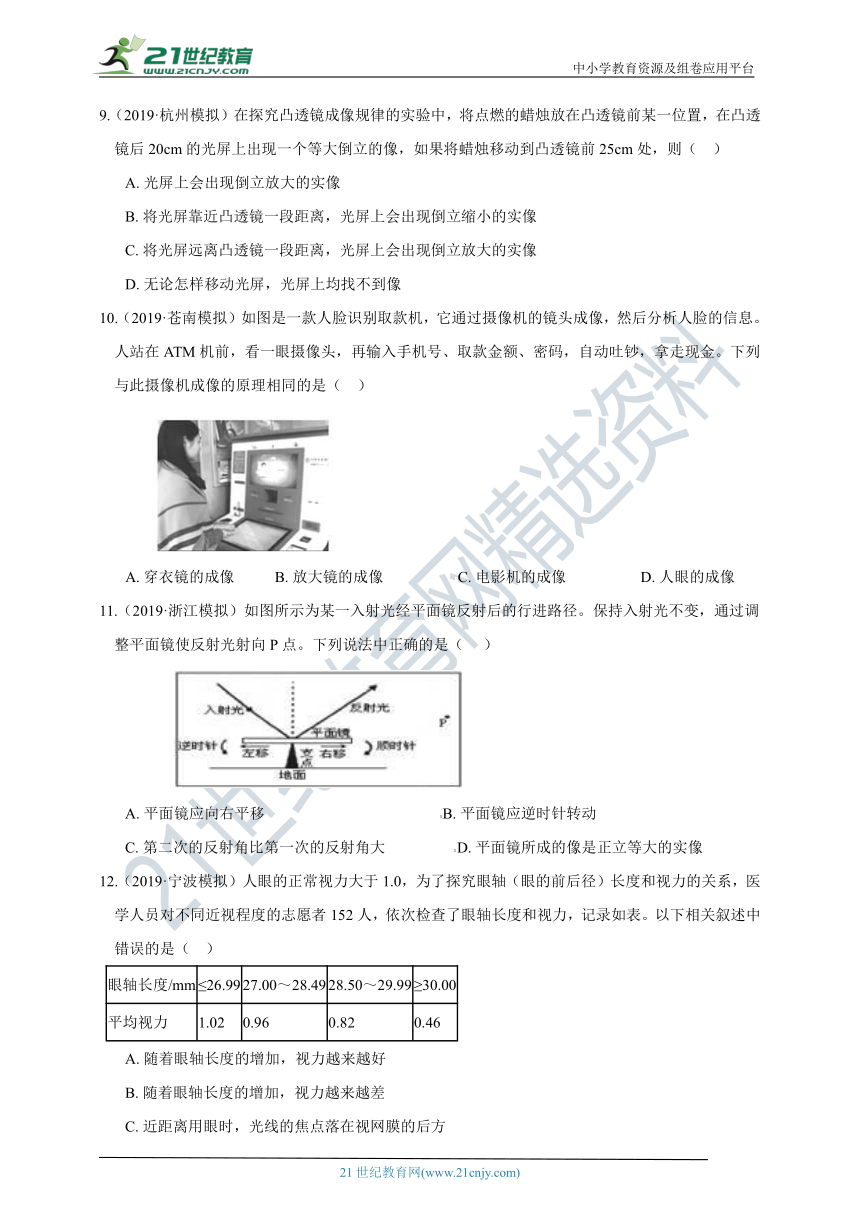

9.（2019·杭州模拟）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则（??
）
A.?光屏上会出现倒立放大的实像
B.?将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像
C.?将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像
D.?无论怎样移动光屏，光屏上均找不到像
10.（2019·苍南模拟）如图是一款人脸识别取款机，它通过摄像机的镜头成像，然后分析人脸的信息。人站在ATM机前，看一眼摄像头，再输入手机号、取款金额、密码，自动吐钞，拿走现金。下列与此摄像机成像的原理相同的是（??
）
A.?穿衣镜的成像??????????B.?放大镜的成像???????????????????C.?电影机的成像???????????????????D.?人眼的成像
11.（2019·浙江模拟）如图所示为某一入射光经平面镜反射后的行进路径。保持入射光不变，通过调整平面镜使反射光射向P点。下列说法中正确的是（???
）
A.?平面镜应向右平移??????????????????????????????????????????????B.?平面镜应逆时针转动
C.?第二次的反射角比第一次的反射角大??????????????????D.?平面镜所成的像是正立等大的实像
12.（2019·宁波模拟）人眼的正常视力大于1.0，为了探究眼轴（眼的前后径）长度和视力的关系，医学人员对不同近视程度的志愿者152人，依次检查了眼轴长度和视力，记录如表。以下相关叙述中错误的是（??
）
眼轴长度/mm
≤26.99
27.00～28.49
28.50～29.99
≥30.00
平均视力
1.02
0.96
0.82
0.46
A.?随着眼轴长度的增加，视力越来越好??
B.?随着眼轴长度的增加，视力越来越差??
C.?近距离用眼时，光线的焦点落在视网膜的后方??
D.?为了预防近视，尤其是青少年应该注意阅读习惯，不要长时间近距离用眼
13.（2019·南浔模拟）如图是“研究光的反射定律”实验研究装置，关于这个实验，下列说法不正确的是（??
）
A.?用白色光屏是为了便于显示光的传播路径
B.?当光屏右半部分向后翻折时，入射光线、反射光线和法线就不在同一平面内
C.?可以用来研究光路是可逆的
D.?研究的结论适用于所有光的反射现象
14.（2019·浙江模拟）如图所示，正在向左匀速行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，在小车刹车的过程中，杯中水面略有倾斜，则此时反射角将(???
)
A.?增大??????????????????????????????????B.?减小??????????????????????????????????C.?不变??????????????????????????????????D.?都有可能
15.（2019·桐乡模拟）迈进乌镇景区，检票口用的是人脸识别系统，信息处理仅需0.6秒，高效便捷。人们在距人脸识别系统的摄像机0.5—1.2m处时，系统就可以对其面部特征进行快速核对。由此判断，摄像机的镜头（??
）
A.?相当于凸透镜，焦距大于0.5m????????????????????????????B.?相当于凹透镜，焦距小于1.2m
C.?相当于凸透镜，焦距可能为0.1m????????????????????????D.?相当于凹透镜，焦距可能为0.6m
16.（2018·绍兴模拟）如图所示，平面镜OM与ON垂直放置，在它们的角平分线上P点处，放有一个球形发光物体，左半部分为深色，右半部分为浅色，在P点左侧较远的地方放有一架照相机，不考虑照相机本身在镜中的成像情况，则拍出照片的示意图正确的是（???
）
A.?A???????????????????????????????????????????B.?B???????????????????????????????????????????C.?C???????????????????????????????????????????D.?D
17.（2018·台州模拟）若空间有一竖直放置的大凸透镜，在主光轴位置上拉?
一根钢丝，一个小杂技演员从很远的地方沿着钢丝向焦点处匀速走来。下列叙述中：①小演员每走一步，像也走一步；②像的脚步始终比小孩大；③像大时脚步大，像小时脚步小，即“大像”走大步，“小像”走小步；④像总朝远离小演员的方向运动，好象在逃离。其中正确的是（????
）
A.?只有①③④正确??????????B.?只有①②④正确????????????????C.?只有①②正确????????????????D.?只有③④正确
18.（2018·嘉兴模拟）如图所示，小宇同学正在用“自拍神器”摄影留念。与用手直接拿自拍相比，利用自拍杆可以（???
）
A.?增大物距，增大像的大小，从而减小取景范围????
B.?减小物距，减小像的大小，从而减小取景范围
C.?增大物距，减小像的大小，从而增大取景范围????
D.?减小物距，增大像的大小，从而增大取景范围
19.（2020·余杭模拟）在探究凸透镜成像规律的实验中，光具座上的光屏、凸透镜和蜡烛的位置如图所示，此时在光屏上恰好成一个清晰的像。下列说法正确的是（???
）
A.?若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向右移动才可再次呈现清晰的像
B.?图中凸透镜成像的特点可应用在照相机上
C.?该凸透镜的焦距可能是21cm
D.?将蜡烛移到光具座35cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像
20.（2020·浙江模拟）金华山有一座千年古刹—智者寺。该寺为南朝梁武帝敕建,其香火鼎盛时，曾有寺僧千余，占地五十余亩，殿宇五进，规横宏大，为江南名刹。如图，平静的水面上出现宏伟寺庙的倒影。下列关于水中寺庙倒影的说法正确的是(??
?)
A.?与寺庙是等大的实像???????????????????????????????????????????B.?是由于光的反射形成
C.?是倒立的虚像?????????????????????????????????????????????????????D.?若水深2米，寺庙与水中倒影之间距离为4米
21.（2020·路桥模拟）科学实验中为了减小误差或寻找普遍规律，经常需要进行反复多次实验。
①“测量九年级下科学课本的长度”时，多次测量
②“探究反射角和入射角大小关系”时，改变入射角，多次测量
③“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量
④“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量
⑤“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值
上述实验中多次测量为了寻找普遍规律的是(???
)
A.?①②⑤????????????????????????????????B.?①③④????????????????????????????????C.?②③④????????????????????????????????D.?②④⑤
22.（2020·天台模拟）光刻机是芯片制造的核心设备之一，其工作原理如图所示。下列说法正确的是(???
)
①缩图透镜是凸透镜，晶圆相当于光屏；
②掩膜在晶圆上的像是正立缩小的虚像；
③要想晶圆上的像变小，需将掩膜和晶圆向上移动；
④将掩膜和晶圆向下移动相同距离，晶圆上还能成清晰的像。
A.?①③?????????????????????????????????????B.?②④?????????????????????????????????????C.?①④?????????????????????????????????????D.?②③
二、填空题
23.（2019·宁波保送考试）（1）如图所示，在平面镜的同侧有两枚硬币。在不改变它们三者之间的位置时，小胡同学拿一激光光源，想让光恰好从5角硬币的边缘射向平面镜，经平面镜反射后，反射光又恰好从1元硬币的边缘射出，则满足条件的光线共有________条。
（2）如图甲所示，底面积103m2的金属圆筒重2N，开口向上漂浮在水面上，这时有
的体积浸没在水中；若向金属圆筒里倒入1.25×10﹣4m3的某种液体，水面恰好与金属圆筒口相平，如图乙所示，此时水对金属圆筒底部的压强为________Pa，该液体的密度为________kg/m3（g=10N/kg，ρ水=1×10kg/m3）．
24.（2019·吴兴模拟）小金在实验室利用光具座研究凸透镜成像的规律。当小金将三个元件移动到图示位置时，光屏上出现了清晰的像，请你根据此现象回答下列问题：
?
光屏上像的性质为________，并推算出焦距为________?厘米。
25.（2019·台州模拟）如图甲是人正常眼球解剖图。
??
（1）若在离眼球前较远处放置一支图乙蜡烛，则在视网膜上可成一个清晰的烛焰的像。这个像是图丙中的________（选字母）。
（2）眼球中的视网膜能感受光的刺激，视网膜相当于反射弧组成部分中的________。
（3）泪腺分泌的泪液中含有杀菌物质—溶菌酶，能破坏多种病菌的细胞壁，使病菌溶解。这种保护性生理功能属于________（填“特异性”或“非特异性”）免疫。
26.（2019·义乌模拟）如图所示，公路边设有一大平面镜，我们从镜中看到一辆汽车向东驶到十字路口向右拐弯，这辆车实际上是向________行驶，向________拐弯。
27.（2019·临海模拟）如图所示，小洲在进行光的反射实验。他把一可沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角。改变光的入射角度，重复上述实验步骤。
（1）小洲将ON右侧纸板向后折，就看不到反射光线，这说明________。
（2）接下来，小洲想探究光在反射时光路是可逆的，请你简要说明操作方法________。
28.（2019·宁波模拟）如图为探究“凸透镜成像规律”的实验装置。
（1）当蜡烛到凸透镜的距离为20cm时，移动光屏，恰好能在光屏上成清晰的倒立、等大的实像，则该凸透镜的焦距为________cm；
（2）某同学在做该实验时，蜡烛的像成在了光屏上方，为了使蜡烛的像能成在光屏中央，
以下操作中可达到实验目的是???
。
A.将凸透镜往上移
B.将光屏往下移
C.将蜡烛往上移
D.将蜡烛往下移。
29.（2019·三门模拟）如图所示，人脸识别一体机是通过摄像机镜头来捕捉人脸信息。该摄像机镜头相当于凸透镜，所成的是________（填“放大”、“缩小”或“等大”）的实像。某人站在镜头前，屏幕上只显示人脸的一部分，若要人脸识别主机在屏幕上显示他完整的人脸，他应离镜头________（填“远”或“近”）些。
30.（2019·浙江模拟）在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，找一个角度使你刚好看不到硬币的最右端A点。保持眼睛和杯子的位置不变，在同学逐渐把水加入到杯中的过程中，硬币上的B点和C点能先后被你看到。
（1）你所看到的水中硬币是一个变________的虚像。
（2）图中画出了刚看到C点时光的传播示意图，入射角是
C如果刚看到B点时的入射角是
B则
B________
C.
31.（2020·越城模拟）某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象(v表示像距，u表示物距)，用该凸透镜作放大镜使用时，被观察的物体到透镜的距离需在________cm以内；把物体从距凸透镜5cm处移动到距凸透镜32cm处的过程中，像的大小将________?(选填“变大”、“变小”、“先变小再变大”或“先变大再变小”)。
32.（2020·海曙模拟）清晨的公园鸟语花香，露珠晶莹剔透。
（1）若以水鸭为参照物，它在水中的倒影是________（填“运动”或“静止”）的。
（2）水鸭和残荷的倒影是由于光的________而形成的；透过树叶上的露珠看到树叶清晰的叶脉，则水珠相当于一个________透镜（填“凸”或“凹”）。
三、解答题
33.（2018·慈溪）现代生产和生活中很多地方都应用了传感器。例如激光液面控制仪就是一种光电传感器。它的原理是：固定的一束激光AO以入射角i照射到液面上，反射光OB照射到水平的光屏上，屏上用光电器将光讯号转变成电讯号，电讯号输入控制系统用以控制液面高度。
（1）如果在图中发现光点B在屏上向右移动，则液面________(选填“升高”或“降低”)。
（2）如果液面控制的高度变化范围为h，那么设计时，需要考虑的光屏上光电转换器部分的长度至少为多大?(要求作出光路图并进行分析计算)
四、实验探究题
34.（2019·宁波模拟）小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜甲进行实验，在光屏上得到了清晰的缩小，实像如图所示。
（1）他改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应向________移动（选填“左”、“右”）。
（2）改用10cm的凸透镜乙继续进行实验时，光屏所成清晰的像偏下，要是光屏所成的像移动到光屏中央处位置，应使凸透镜向________移动（选填“上”、“下”）。
（3）光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上________（选填“会有指尖的像、“会出现指尖的影子”、“发光体的像暗了一些”）。
35.（2019·上城模拟）小金用如图叫所示的装置探究“光的反射定律”
（1）为了看清楚纸板上的光路，纸板材质应是________的(选填“粗糙”或“光滑”)；
（2）在A板上让光束从EO方向射入，发现在B板上沿OF方向出现反射光线。现他让一束光线沿着FO方向入射，则反射光射将沿________(选填“OH”或“OE”或“OG”)方向射出；
（3）如图乙所示，当他把一束光贴着纸板A射到O点，但纸板并未与平面镜垂直，结果他不能在纸板B上看到反射光线，原因是________。
36.（2019·杭州模拟）小金在实验室利用蜡烛和茶色玻璃研究平面镜成像的规律。
（1）实验过程和结论：
①如图所示，点燃蜡烛A竖立在玻璃板前，再拿外形相同但不点燃的蜡烛B在玻璃板后移动，使蜡烛B与A的像完全重合，记下与B的位置移动点燃的蜡烛A，重做实验
③用刻度尺测量像与物到玻璃板的距离，发现像与物到玻璃板的距离相等
③移去蜡烛B，在其位置竖立一光屏，在玻璃板后侧观察光屏上________(选填“能”或“小能”)承接蜡烛A的像。
（2）在上述实验过程与结论中，能说明平面镜成像与物体等大的实验现象是________.
（3）若把上述实验中的玻璃板换成焦距为10cm的凸透镜，蜡烛A和凸透镜的位置如图所示，此时移动光屏可承接倒立、________的实像
37.（2019·富阳模拟）如图甲是“探究平面镜成像特点”的实验装置图。
（1）实验室提供了平面镜和厚薄不同的两块玻璃板，你应选择________(平面镜／厚玻璃板／薄玻璃板)进行实验。
（2）此实验中选择两支相同的蜡烛是为了________。
（3）小金学面镜成像后，回家观察到他家里的餐桌桌面上有块水平的圆形玻璃转盘，距转盘1.8m高处有一盏灯，该灯通过转盘成像如图乙所示。若用手拨动转盘使其水平旋转，则会观察到灯的像的位置________(改变/不变)
（4）细心的小金还发现家里汽车(如图丙)的挡风玻璃是倾斜的，这样设的目的17的是夜间开车时使车内物体通过挡风玻璃所成的像在车窗的________(上方／下方)，不致影响司机观察路况；
38.（2019·下城模拟）小叶在实验室利用光具座研究凸透镜成像的规律。
（1）图甲所示，一个点光源A通过凸透镜后在光屏B点处成了一个清晰像，F是该凸透镜的焦点。根据透镜的性质，在答卷上相应位置画出图中两条光线通过该凸透镜后的光线。
（2）当小叶将三个元件移动到图乙所示位置时，光屏中心出现了清晰的像。则光屏上像的性质为
________。
（3）在图乙所示时，保持蜡烛和光屏不动，将凸透镜移至________刻度处时，可以再次得到一个清晰像。
39.（2019·鄞州模拟）如图所示是探究“平面镜成像特点”的实验，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛A的像。
（1）此时用另一支完全相同的蜡烛B在玻璃板后来回移动，发现无法让它与蜡烛A的像完全重合，请你分析出现这种情况的原因可能是________。
（2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明像与物的大小相等，这种确定像与物大小关系的方法是________?法。（填“控制变量”“等效替代”或“科学推理”）
（3）在实验过程中，如果将玻璃板绕EF轴做顺时针转动，可以观察到像________?。（填“顺时针转动”“逆时针转动”或“不动”）
40.（2018·温州模拟）科学兴趣小组在做“探究凸透镜成像规律”实验时，组内三人分别设计了实验方案，部分内容如下：
小明的方案
小红的方案
小方的方案
分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点。
除小明的做法外，还把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况。
把点燃的蜡烛从较远的位置逐渐靠近凸透镜，通过不断调整光屏到凸透镜的距离，观察并记录对应的成像情况，尤其是在f和2f处所成像的情况。
（1）以上三种方案中，最合理的是________（选填“小明”“小红”或“小方”）的方案。
（2）为了模拟远视眼的矫正，小明将两只凸透镜装在了光具座上（如图甲），其中2号凸透镜相当于图乙中人眼球结构中的________。
（3）小明查阅资料发现，显微镜的镜头可以近似地看作由一块焦距较小的凸透镜（物镜，其焦距用f物表示）和一块焦距较大的凸透镜（目镜，其焦距用f目表示）组成，于是兴趣小组同学在光具座上利用不同焦距的凸透镜，通过改变两块凸透镜之间的距离（相对于改变显微镜镜筒长度），模拟显微镜成像放大倍数实验，得到如下数据：
f物（厘米）
（1/厘米）
两镜之间距离（厘米）
f目（厘米）
（1/厘米）
像放大倍数
1.6
0.625
a
5
0.2
50倍
2
0.5
b
1.6
0.625
a
2.5
0.4
100倍
2
0.5
b
0.4
2.5
a
5
0.2
200倍
X
1/X
b
表中的X的数据为________。????
41.（2018·富阳模拟）小金同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示。
（1）实验过程中，当蜡烛距凸透镜18cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是________cm；
（2）实验过程中，不小心将一小片不透明的物质粘在凸透镜上，则光屏上的像________。
A.像是完整的，像的大小不变???
???
B.像是完整的，像的大小变小
C.像是不完整的，像中间有一个黑点
????
D.像是不完整的，像中间有一个不透明物质的像
（3）小金同学多次实验后发现，当光屏上呈现烛焰清晰的像时，将蜡烛和光屏的位置对调，仍能在光屏上得到一个等大清晰的像，出现这种现象的原因是________。
42.（2020·南浔模拟）某小组同学用如图甲的装置探究“凸透镜成像规律”，其中凸透镜的焦距为15厘米，他们进行实验的同时，在坐标纸上记录蜡烛与光屏上像的位置和大小，如图乙（用带箭头的线段表示物或像，A'、B'、C'分别表示蜡烛在A、B、C处时像的位置）
（1）从图乙中可以看出，蜡烛在
ABC
位置时光屏上得到的都是________（填像的性质）的实像；
（2）和其他小组交流后发现，当蜡烛在距透镜15﹣30厘米之间时，像均成在透镜另一侧距透镜30厘米以外处，此时物体所成像大小与物距的关系是________。
（3）根据如果所示的成像规律，若在将蜡烛放在
C和焦点
F之间，此时，应该在凸透镜前放置一个________(填凸透镜或凹透镜）才能使像成在
C＇的位置。
答案解析部分
一、单选题
1.【答案】
A
2.【答案】
D
3.【答案】
C
4.【答案】
C
5.【答案】
B
6.【答案】
D
7.【答案】
D
8.【答案】
B
9.【答案】
B
10.【答案】
D
11.【答案】
C
12.【答案】
A
13.【答案】
B
14.【答案】
B
15.【答案】
C
16.【答案】
D
17.【答案】
A
18.【答案】
C
19.【答案】
A
20.【答案】
B
21.【答案】
C
22.【答案】
A
二、填空题
23.【答案】
（1）3（2）3000；0.8×103
24.【答案】
倒立、等大、实像；20
25.【答案】
（1）D（2）感受器（3）非特异性
26.【答案】
北；左
27.【答案】
（1）反射光线和入射光线在同一平面（2）拿另一光源，逆着原反射光线方向入射，观察反射光线与原入射光线是否重合
28.【答案】
（1）10（2）C
29.【答案】
缩小；远
30.【答案】
（1）浅（2）＝
31.【答案】
4；变小
32.【答案】
（1）静止（2）反射；凸
三、解答题
33.【答案】
（1）降低
（2）作出两次的反射光路图如图所示。设光屏上光电转换器部分的长度至少为x，由几何关系可得：
=x，当液面下降h时，光屏上光电转换器部分的长度为x=2htani。
四、实验探究题
34.【答案】
（1）左（2）上（3）发光体的像暗了一些
35.【答案】
（1）粗糙（2）OE（3）纸板B没在入射光线、反射光线和法线所在的平面内
36.【答案】
（1）不能（2）玻璃板后的物体与玻璃板前的物体的像完全重合（3）放大
37.【答案】
（1）薄玻璃板（2）比较物体和像的大小关系（3）不变（4）上方
38.【答案】
（1）解：如图所示：
（2）倒立放大的实像（3）55cm
39.【答案】
（1）玻璃板未与桌面垂直放置（2）等效替代（3）顺时针转动
40.【答案】
（1）小方（2）晶状体（“角膜和晶状体”、“角膜、晶状体和玻璃体”、“角膜、房水、晶状体和玻璃体”都算对）（3）0.5
41.【答案】
（1）9（2）像仍然是完整的，且大小不变（3）光在折射时，光路可逆
42.【答案】
（1）倒立、放大（2）物距越大，像越小（3）凸透镜
