【备考中考2021】 18 中考三年模拟 电路与欧姆定律（含答案）

中小学教育资源及组卷应用平台
【备考中考2021】18
中考三年模拟
电路与欧姆定律
一、单选题
1.（2020九下·宁波保送考试）P、Q是两个由同种材料制成的底面积均为正方形的柱状型导体板,导体P的底面积大于导体Q的底面积,现将两导体按如图所示串联接到电源上,下列说法中正确的是(???
)
A.?若P,Q的体积相同,则P的电阻值等于Q的电阻值
B.?若P,Q的体积相同同,则通过P的电流大于通过Q的电流
C.?若P,Q的厚度相同.则P两端的电压等于Q两端的电压
D.?若P,Q的厚度相同,则P的电功率大于Q的电功率
2.（2019·温州模拟）电阻R是一种可伸缩电阻，它由一根弹簧（绝缘体）和粘在弹簧上的导体组合而成，当弹簧伸长时，导体的长度也随着变长、变细，导体的电阻也发生变化。小明想利用该电阻R制作一个电子秤，要求是物体的质量越大，电路中的电流表或电压表的示数也越大。下列符合该电子秤工作原理的电路图是（??
）
A.????????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?
3.（2019·宁波模拟）将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（??
）
A.?长度??????????????????????????????????B.?横截面积??????????????????????????????????C.?材料??????????????????????????????????D.?温度

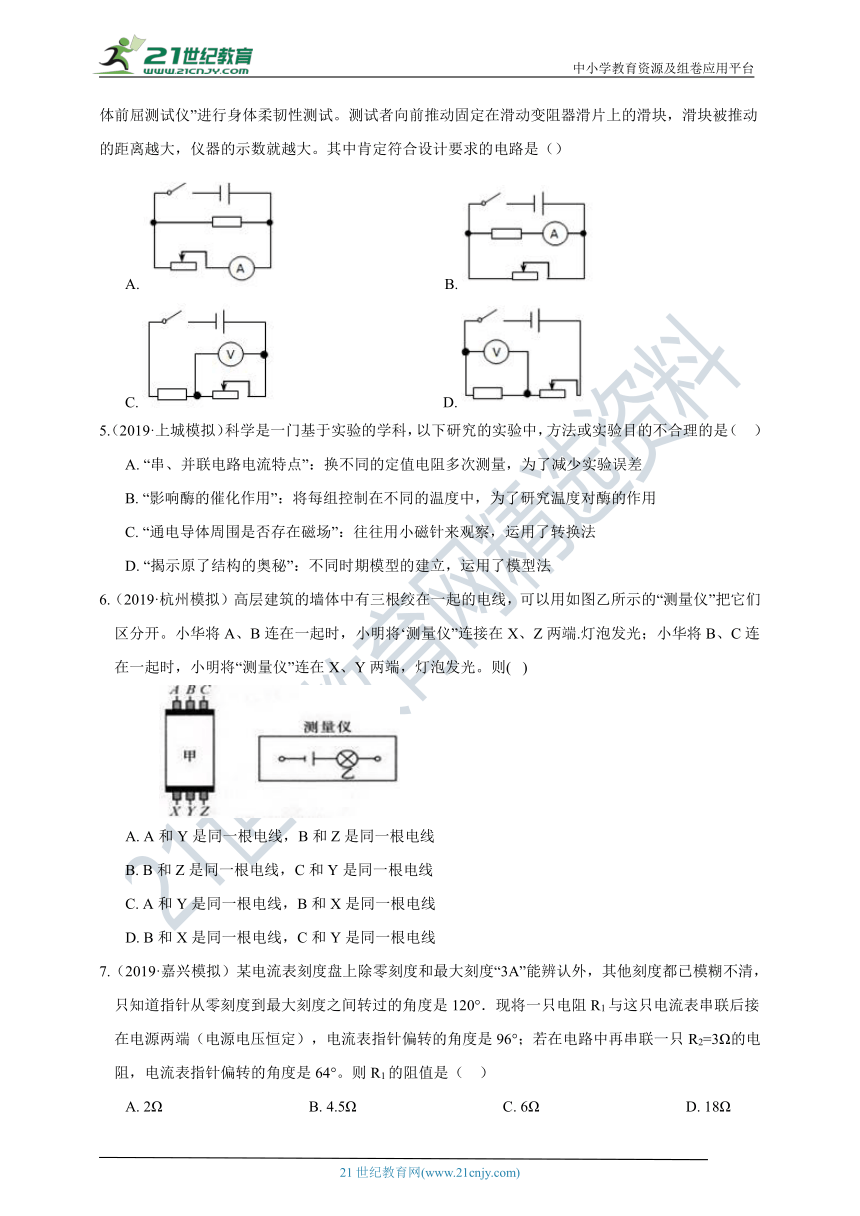

4.（2019·吴兴模拟）近几年湖州市中小学生进行体能测试中有一个项目坐位体前屈，就是利用“坐位体前屈测试仪”进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。其中肯定符合设计要求的电路是（）
A.????????????????????????????????????????????B.????
C.?????????????????????????????????????????????D.?
5.（2019·上城模拟）科学是一门基于实验的学科，以下研究的实验中，方法或实验目的不合理的是（??
）
A.?“串、并联电路电流特点”：换不同的定值电阻多次测量，为了减少实验误差
B.?“影响酶的催化作用”：将每组控制在不同的温度中，为了研究温度对酶的作用
C.?“通电导体周围是否存在磁场”：往往用小磁针来观察，运用了转换法
D.?“揭示原了结构的奥秘”：不同时期模型的建立，运用了模型法
6.（2019·杭州模拟）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将‘测量仪”连接在X、Z两端.灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则(?
)
A.?A和Y是同一根电线，B和Z是同一根电线?????????????
B.?B和Z是同一根电线，C和Y是同一根电线
C.?A和Y是同一根电线，B和X是同一根电线?????????????
D.?B和X是同一根电线，C和Y是同一根电线
7.（2019·嘉兴模拟）某电流表刻度盘上除零刻度和最大刻度“3A”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°．现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定），电流表指针偏转的角度是96°；若在电路中再串联一只R2=3Ω的电阻，电流表指针偏转的角度是64°。则R1的阻值是（??
）
A.?2Ω??????????????????????????????????????B.?4.5Ω??????????????????????????????????????C.?6Ω??????????????????????????????????????D.?18Ω
8.（2019·丽水模拟）如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（??
）
A.?电流表的示数变大，小灯泡变亮?????????????????????????B.?电流表的示数变小，小灯泡变亮
C.?电压表的示数变小，小灯泡不亮?????????????????????????D.?电压表的示数变大，小灯泡不亮
9.（2019·杭州模拟）如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关S，当滑片从a点滑到b点的过程中，电流表的示数从Ia变为Ib。下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（
??）
A.???B.?C.??D.?
10.（2019·温州模拟）如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。符合要求的电路是（??
）
A.?B.????C.?D.?
11.（2019·台州模拟）小科同学对十字路口的红、绿交通信号灯进行了观察，画出了如图所示的四种控制红、绿灯的电路图，你认为可行的是(??
)
A.????????B.?????????????????C.?????????????????D.?

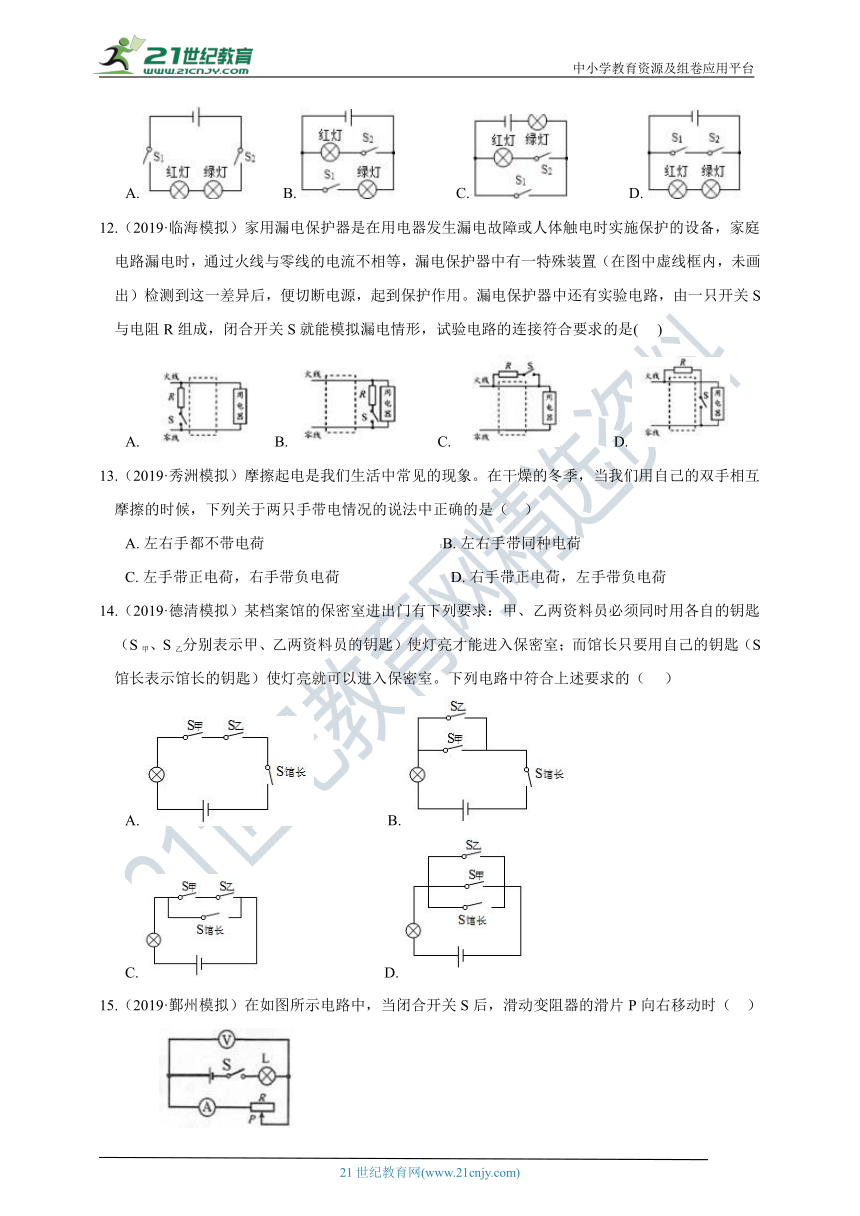

12.（2019·临海模拟）家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(???
)
A.??????B.???????????C.???????????????D.?
13.（2019·秀洲模拟）摩擦起电是我们生活中常见的现象。在干燥的冬季，当我们用自己的双手相互摩擦的时候，下列关于两只手带电情况的说法中正确的是（??
）
A.?左右手都不带电荷??????????????????????????????????????????????B.?左右手带同种电荷
C.?左手带正电荷，右手带负电荷?????????????????????????????D.?右手带正电荷，左手带负电荷
14.（2019·德清模拟）某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的（
???）
A.?
?B.?
C.?
D.?
15.（2019·鄞州模拟）在如图所示电路中，当闭合开关S后，滑动变阻器的滑片P向右移动时（??
）
A.?电压表示数变小???????B.?灯L变亮?????????C.?电流表示数变大????????????D.?电压表和电流表的比值变大
16.（2019·苍南模拟）如图所示的电路中，电源电压不变，闭合开关K，电路正常工作。过了一会儿，两
个电表的示数都变大，则电路中出现的故障是（??
）
A.?电阻R开路???????????????B.?电阻R短路????????????????????C.?灯L开路??????????????????????????D.?灯L短路
17.（2020·上城模拟）科学实验中，有许多涉及操作上的“先”与“后”的问题，如果把“先”与“后”顺序颠倒，就会影响实验效果或导致事故的发生。下列描述的实验操作中“先”“后”顺序正确的是(???
)
A.?用伏安法测电阻时，先将滑动变阻器的滑片移到阻值最大处，再闭合开关
B.?稀释浓硫酸时，先将浓硫酸倒λ烧杯中，后将水沿着烧杯壁慢慢倒入浓硫酸中
C.?使用显微镜观察细胞时，先调节细准焦螺旋，后调节粗准焦螺旋
D.?实验室制取氧气结束时，应先熄灭酒精灯，再把导管移出水面
18.（2020·海曙模拟）如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡R1标有“4V
1.6W”字样，R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0～3V。只闭合开关S2时，电压表的示数为2V。若闭合所有开关，在不损坏各电路元件的情况下，移动滑片，滑动变阻器R3消耗的最大功率和最小功率之比为3：1。则下列说法正确的是（???
）
A.?小灯泡R1的阻值为20Ω
B.?电源电压为9V
C.?若闭合所有开关时，滑动变阻器接入电路的阻值范围是10Ω～30Ω
D.?若只闭合开关S3
，
小灯泡R1消耗的电功率变化范围是0.25W～0.9W
19.（2020·鄞州模拟）新冠肺炎疫情期间，体温检测成为社区、商场等公共场所一种重要的防控手段。如图甲为某电子测温仪的内部简化电路图，测温仪探头内有一热敏电阻Rt
，
其阻值随温度变化关系如图乙所示。R1为阻值可调的电阻箱，其最大电阻为200Ω，允许通过的最大电流为0.3A，电流表的量程为0~0.02A，电源电压恒为6V。某次测试时，将电阻箱的阻值调到200Ω，发现电流表示数为0.01A。下列说法错误的是（???
）
A.?此时待测温度为20℃
B.?此时电路的总功率为0.06W
C.?若通电1min，热敏电阻消耗的电能为2.4J
D.?若温度为40℃，则电阻箱允许接入电路的最大阻值为100Ω
20.（2020·宁波模拟）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω
1A”，灯泡L标有“2.5V
1.25W”字样（忽略灯丝电阻变化）。在不损坏电路元件的情况下，下列判断正确的是（???
）
A.?灯泡两端的最大电压是1.5V????????????????????????????????B.?该电路中电流的最大功率是2.25W
C.?电路中电流变化的范围是0.18A～0.5A????????????????D.?滑动变阻器阻值变化的范围是2.5Ω～10Ω
二、填空题
21.（2019·宁波模拟）如图甲所示电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器R2的最大阻值是________Ω；滑动变阻器的滑片P在中点时，电流表的示数将________（选填“大于”、“小于”或“等于”）0.4A。
22.（2019·绍兴模拟）如图所示，R是滑动变阻器,它的金属滑片垂直固定在等臂金属杠杆的中央且可以随杠杆左右移动。杠杆两端分别悬挂100g等体积的Mg金属球和Fe金属球，此时杠杆平衡。再将两球分别浸没到100g质量分数为9.8%的稀硫酸中，反应过程中金属球排开液体的体积及杯内液体密度变化忽略不计。可观察到：
（1）反应过程中溶液变色的是________填（“左边”或“右边”）的烧杯。
（2）从反应开始到结束，灯泡L
的亮暗情况为________。
23.（2019·台州模拟）如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则图线B是电阻________（填R1或R2）的I﹣U关系图象，该电源电压为________V。
24.（2019·鄞州模拟）如图所示的电路，电源电压为12V保持不变，小灯泡上标有“3V　1.5W”
字样，滑动变阻器规格有“1A　10Ω”和“1A　30Ω”，电流表的量程为0～0.6A,电压表为0～3V。
（1）为保证电路正常使用，滑动变阻器选用的规格为
________。
（2）在保证电表和电路安全的情况下，电流表的示数变化范围为________。（结果保留一位小数）
25.（2017·金华模拟）如图所示的四个电路中，R1、R2的电阻分别为5欧姆、10欧姆，A、B、C为3个接线柱，电源电压恒为9V。
（1）图①中，把两只电流表分别接在A与B、A与C之间，则此时通过R1、R2的电流之比为________；
（2）把电压表接在A、B之间，把电流表接在A、C之间，则电压表示数3伏的图是________。
26.（2020·平湖模拟）电学里我们做了好多实验，如图是某同学连接的实物图。
（1）如果该装置研究电流与电压的关系实验，那么在器材选择上存在不足，请指出并说明原因：________。
（2）如果要测量额定电压是2.5V小灯泡的额定功率。该同学在实验时将变阻器滑片移在一端，下接线柱接在错误的一端，可能出现的结果是________。
（3）请再说出一个用此装置进行的实验________。
27.（2020·路桥模拟）有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示。灯泡L的额定电压为12V，则灯泡L的额定功率为________W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为________Ω，12分钟电路消耗的电能为________?J。
28.（2020·仙居模拟）小阳利用如图甲的电路探究“电流与电阻的关系”，已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0-50Ω”。
（1）连接电路的过程中，开关闭合；闭合开关前应将滑动变阻器滑片调至最右端。为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持________Ⅴ不变。
（2）实验中将定值电阻由5Ω更换为10Ω，若在更换过程中不移动滑动变阻器滑片的位置，则更换完成后闭合开关，为使电压表示数恢复到原来的值，应将滑动变阻器滑片向________?(选填“左”或“右”)适当滑动。
（3）小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图乙所示，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图乙中的数据分析，阻值为________Ω的定值电阻连入电路时未移动滑片。
29.（2020·乐清模拟）红外额温枪如图甲，其工作过程是：被测物体辐射的红外线由光学系统会聚，聚集后的红外线输入到光电探测器中，探测器的关键部件是红外线传感器(热敏电阻)，其电路原理简化图如图乙，电源电压恒定，R1是定值电阻，R2是热敏电阻，闭合开关S，两电压表示数随电流表示数变化的U-I图像如图丙：
（1）定值电阻R1电阻值为________欧；
（2）外界温度改变，整个电路的电功率发生改变，工作最大功率为________瓦。
三、实验探究题
30.（2019·宁波模拟）小敏用图甲所示电路来测定某定值电阻的阻值。
（1）闭合开关后，发现只有一只电表的指针发生偏转。请结合图甲电路分析产生此现象的原因是________。
（2）排除故障后，进行三次实验，测得数据如上表。表中第二次实验的电流可从图乙中读取，根据这三次测得的数据求得此电阻的阻值为________欧（保留一位小数）。
（3）下列实验电路图中，也能够得出定值电阻Rx阻值的电路有________。
31.（2019·温州模拟）小明探究“通过导体的电流与电压的关系”时，设计了图（甲）所示电路，电源电压6V保持不变，R1为定值电阻，电流表A选用0~0.6A量程，电压表V，选用为0~3V量程，电压表V.选用为0~15V量程（三个电表均完好），滑动变阻器R2上标有“50Ω?
1A”的字样。
（1）闭合开关S，发现电流表A与电压表V2的示数为零，电压表V1的示数不为零，则电路只存在一处的故障是________。
（2）排除故障后，继续进行实验，记录电流表A与电压表V2的示数，得到一组实验数据，如乙图所示，请在图乙中画出电流表A与电压表V1
，
的关系图。
（3）在保证实验器材安全的前提下，该电路的最大功率为________W。
32.（2019九下·长兴月考）小科用二节新干电池，规格为“15Ω
1.0A”的滑动变阻器等器材来测量R0阻值。请分析回答：
?
（1）根据以上信息：用笔画线代替导线将图中电路线连接完整。
（2）连接好电路，闭合开关，向左移动滑动变阻器滑片（第一次实验数据是在刚闭合开关时测得），当滑片恰好在C点时，两表示数分别为1V、0.2A,当滑片移过C点后，发现两表没有示数，继续向左移动也是如此。测得数据如下表所示：
实验次数
1
2
3
4
5
电流表示数/A
0.06
0.48
0.40
0.20
0
电压表示数/V
3.0
2.4
2.0
1.0
0
小科同学的实验操作并不规范，你认为不规范之处在
________?。
（3）该同学用这套器材（所有器材不变），并增加了10Ω、20Ω(共三个定值电阻）继续探究“电流与电阻的关系”根据实验目的电阻两端电压可以控制到________。（填序号）
①1.0V
②1.5V
③1.8V
④2.0V
⑤2.5V
⑥2.8V
33.（2019·上城模拟）小金和同桌准备用电源、滑动变阻器、电流表、电压表、电阻若干、开关、导线等来探究“通过导体的电流与电阻的关系”。
（1）请画出实验电路图表，并根据电路图说明如何操作；
（2）实验步骤：
⒈电流表、电压表调零，按电路图连接电路，调节滑动变阻器的滑片移至阻值最大端。
⒉闭台开关，调节滑动变阻器至适当位置，电压表示数为2V，读出电流表示数Ⅰ并记录到表格中。
⒊断开开关，改变连入电路中定值电阻的阻值，闭合开关，调节滑动变阻器使电压表的示数为2V不变．将定值电阻的阻值R和电流表示数Ⅰ记入表格。
⒋分析数据得出结论。
实验序号
1
2
3
4
5
电阻R/
2.2
5
10
20
25
电流I/A
0.8
0.4
0.2
0.1
0.08
如表是实验时记录的数据。在坐标系中画出通过导体电流随电阻变化的图像________，并得出结论
________。
34.（2019·丽水模拟）小美和小莉探究并联电路中电流的关系，他们设计的电路如图甲所示。
（1）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是________。
（2）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2________（选填“发光”或“不发光”）．
（3）作图：请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出电流如下表：
实验次数
A处的电流IA/A
A处的电流IB/A
A处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
通过分析，得出的结论是：并联电路中，________；在实验中可以采用________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是：________。（选填序号：A、多次测量求平均值减小误差，B、使结论更具普遍性）
35.（2019·下城模拟）为了研究小灯泡电流与电压的关系，小叶选择额定电压为2.5伏的小灯泡、电压恒为4伏的电源以及其它相关器材连接了图甲电路，进行实验。
（1）请在答卷上用笔画线将图甲电路连接完整。
（2）实验过程中，小叶将滑动变阻器的滑片从B端开始移动，直到灯泡正常发光，在此过程中测得小灯泡电流和电压的各组数据，并正确画出曲线a，如图乙所示。由此可以得出结论为________。另外可知小灯泡的额定功率为________。
（3）请根据图乙曲线a画出滑动变阻器中的电流与电压关系图线并标注为b________。由图可知该实验中小叶选择的滑动变阻器可能是________?。
A.变阻器R1（20欧，3安）B.变阻器R2（50欧，2安）C.变阻器R3（2000欧，0.25安）
36.（2020·余杭模拟）某兴趣小组的同学利用甲图所示的电路进行了多个电学实验。实验中电源电压为6
V且恒定不变；滑动变阻器在电路中除了保护电表即保护电路以外，在不同的实验中作用各不相同。
（1）第一小组的同学要测量电阻Rx的阻值，他们在A、B间接入待测电阻Rx
，
请你用笔画线代替导线，将答题卡图乙中的实物图连接完整。
（2）第二小组的同学要测量额定电压为2.5V的小灯泡的额定功率。他们在A、B间接入额定电压为2.5V的小灯泡，正确连接电路，实验步骤及操作都正确。闭合开关后，发现电压表的示数始终大于小灯泡的额定电压，小灯泡发光较亮，出现这种现象的原因是________；
（3）第三小组的同学要研究“电流与电阻的关系”。该实验中滑动变阻器除了保护电路的作用外，另一个重要的作用是________；
实验步骤如下：
①按照电路图连接电路接入定值电阻R1
，
滑动变阻器滑片在阻值最大处，闭合开关；
②移动滑片，使电压表为某个固定值，记下此时电流表的电流I1；
③断开开关，摘下R1
，
接入阻值稍大的电阻R2；闭合开关，____，记下此时电流表的电流I2；
④改用R3
，重复步骤③，记下此时电流表的电流I3；比较R1I1、R2I2、R3I3的数值，得出结论。
四、解答题
37.（2019·温州模拟）小明同学在医院看到一个自动输液报警器，如图1所示。闭合开关，当输液报警器处输液管中有药液流过，绿灯亮，无药液流过，喇叭报警。小明运用自己所学知识和所查找的资料自己设计一个类似的自动输液报警器，如图2所示。
资料1：光敏电阻阻值随光照变化的关系如图3。
资料2：当输液管内有药水时，LED灯发出的光将被会聚到光敏电阻上，如图2；当输液管内无药水时，LED灯发出的光仪有很少一部分照射到光敏电阻上。
资料3：图2中U1=12伏，喇叭上标有“7V?
0.35W”，线圈的电阻忽略不计。
（1）当输液报警器处输液管中没有药液流过时，控制电路线圈中的电流比有药液流经时要________（填“大”或“小”）。
（2）为了能使喇叭正常工作，定值电阻R的阻值应选多大？
（3）按图2正确安装白动输液报警器，调试时发现输液报警器处输液管中有无药液流过都会发出警报，请写出出现这种情况的一种可能的原因，并根据原因提出具体的改进措施。
38.（2019·杭州模拟）汽车尾气中含有的一氧化碳是导致空气污染的重要原因。某社团的同学们设计了一个可以检测一氧化碳浓度的装置，电路图如图所示。已知电源电压恒为4.5
V，定值电阻R的阻值为100Ω，R0是一氧化碳气敏电阻，其阻值与其所接触空气中一氧化碳旅度变化规律如图，报警装置(可看成电压表)采集AB间输出的电压，搬警器设定AB间电压等于或大于3
V时报警，此时空气中一氧化碳浓度刚好是触发报警装置报警的最小浓度。求：
浓度/ppm
0
100
200
300
400
500
600
电阻/Ω
50
100
150
200
250
300
350
（1）当AB间电压刚好达到报警电压时，R两端的电压是多少？通过R0的电流为多少？
（2）当空气中一氧化碳浓度为400ppm时，通过计算说明报警器是否报警。
（3）请提出一种提高发动机效率的方法。
39.（2019·苍南模拟）如图是同学们自己发明的电子握力器的模拟电路。电源电压6V不变，滑动变阻器R的最大值为50Ω，b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，握力为零时，滑片处于a端，R0为定值电阻。力量计由一个电流表（量程为0～0.6A）改装而成．使用时，先闭合开关S，再用手握住手柄A向下运动压缩弹簧，握力就显示在力量计表盘上。
（1）R0的作用是________。
（2）当握力增加时，力量计的示数也随之增大，请结合图分析其原因：________。
（3）当握力器的握力最大时，力量计示数为最大值（即电流表达到最大值），求力量计的零刻度线对应原电流表的示数。
40.（2018·台州模拟）小明想对小区路灯进行自动化管理，设计电路如图所示。其中光控开关的工作原理是：闭合开关S1
，
当光照度降低时，光敏电阻R2的阻值增大，其两端电压也随之变大，当电压达到3V时，开关S2就自动连接ac，使路灯L点亮。反之，当光照度增强到一定值时，开关S2就会自动连接ab，使路灯L熄灭。
光照度/lx
5
10
15
20
25
30
光敏电阻R2/Ω
60
30
20
15
12
10
（1）路灯L标有“220V　40W”字样，则该路灯正常工作时通过的电流是
________A。（结果精确到0.01）
（2）光敏电阻R2的阻值与光照度之间的关系如上表所示。控制电路的电源电压为4.5V，当光照度为15
lx时，光敏电阻R2两端的电压等于3V，请计算定值电阻R1的阻值。
（3）控制电路中的电池组在使用一段时间后电压会下降，需定期更换，否则会导致路灯比平常天色更暗些才能点亮。请说明理由。
41.（2020·南浔模拟）饮水机（图甲）是家庭、办公室常见的用电器，给人们生活带来了很大的方便，那么饮水机内部的电路原理图是怎么样的呢？小金同学对此产生了好奇，他观察发现：在饮水机的侧面有一张铭牌（图乙）。在饮水机背面有一个制热开关（图丙），当接通电源后，若闭合制热开关饮水机正常工作，若断开制热开关饮水机不工作。当闭合制热开关后，正面红色加热指示灯亮，显示为加热状态；一会之后，红色指示灯灭绿指示灯亮显示为保温状态。小金又查阅资料得到：饮水机内部还有温控开关，在温度低于一定温度时会自动闭合，而在高于一定温度时又会自动断开。根据上述现象小金同学画出饮水机内部电路原理图（图丁）
（1）若按照小金设计的电路原理图（图丁），则________是温控开关（选填“S1”或“S2”）。饮水机处于保温状态时，开关S1、S2工作状态是________。
（2）若按照小金设计的电路原理图，请计算R1阻值。
答案解析部分
一、单选题
1.【答案】
C
2.【答案】
C
3.【答案】
A
4.【答案】
C
5.【答案】
A
6.【答案】
D
7.【答案】
C
8.【答案】
D
9.【答案】
B
10.【答案】
C
11.【答案】
B
12.【答案】
D
13.【答案】
A
14.【答案】
C
15.【答案】
D
16.【答案】
D
17.【答案】
A
18.【答案】
C
19.【答案】
D
20.【答案】
B
二、填空题
21.【答案】
20；小于
22.【答案】
（1）右边（2）先变亮后变暗
23.【答案】
R1；18V
24.【答案】
（1）1A
30Ω（2）0.3A-0.5A
25.【答案】
（1）2:1（2）③
26.【答案】
（1）选择小灯泡错误。灯泡灯丝电阻会随着温度改变而改变，不能保持阻值不变，应选择定值电阻（2）小灯泡损坏（3）测量小灯泡灯丝的电阻
27.【答案】
9.6；15；6480
28.【答案】
（1）1.5（2）右（3）20
29.【答案】
（1）20（2）1.8
三、实验探究题
30.【答案】
（1）电压表和电流表的位置互换了（2）10.3（3）ACD
31.【答案】
（1）R1断路
（2）（3）1.8
32.【答案】
（1）
（2）连接电路时，没有将滑动变阻器滑片移到阻值最大处（3）④⑤⑥
33.【答案】
（1）
（2）；在电压不变的情况下，电流与电阻成反比关系
34.【答案】
（1）电流表正、负接线柱接反了（2）不发光
（3）解：如图所示：
（4）干路电流等于各支路电流之和；改变电源电压；B
35.【答案】
（1）解：如图甲
（2）小灯泡中的电流随着两端电压的增大而增大；0.75W
（3）；B。
36.【答案】
（1）
（2）选用滑动变阻器规格太小（或滑动变阻器的最大电阻太小）
（3）控制电阻两端的电压保持不变（或使电阻两端的电压保持2.5V）；移动滑动滑片使电压表的示数保持不变
四、解答题
37.【答案】
（1）小
（2）I=P/U=0.35W/7V=O.O5A
UR1=12V-7V=5V
R1=UR1/I=5V/0.05A=100Ω
（3）电磁铁不能吸下衔铁或有药液流过时通过电磁铁的电流过小
①增大U2的电压②增加LED灯的亮度③减小R0的阻值④增加弹簧的匝数
⑤减小电磁继电器左边的力臂或增加右边的力臂
满分示例1，原因：有药液流过时通过电磁铁的电流过小，改进方法：增大U2的电压。
满分示例2，原因：电磁铁没法吸下衔铁，改进方法：减小电磁继电器左边的力臂。
38.【答案】
（1）当AB间电压刚好达到报警电压时，R0两端的电压是3V，
那么电阻R的电压：U=U总-U0=4.5V-3V=1.5V；
通过R0的电流为：；
（2）一氧化碳浓度400ppm时R0对应的电阻250Ω，
这时电路电流：；
电压表的示数为：U0=I0R0=0.013A×250Ω=3.25V>3V；
所以报警器报警。（3）耍提高发动机的效率，可“尽量使燃料充分燃烧；降低废气的温度，减少气缸散热和减少机械间摩擦
39.【答案】
（1）保护电路
（2）当握力增加时，滑片下移，R接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即由电流表改装力量计的示数也随之增大．
（3）解：当握力器的握力最大时，R接入电路中的电阻为0，此时力量计示数为最大值，即I=0.6A，则定值电阻R0的阻值：R0=U/I=6V/0.6A=10Ω，
握力为0时，R接入电路中的电阻最大，则力量计的零刻度线对应原电流表的示数：
I0=U/（R+R0）=
6V/{10Ω+50Ω}=0.1A
40.【答案】
（1）0.18
（2）查表可知，当光照度为15勒克斯时，光敏电阻R2的阻值为20Ω，电路电流为I＝
＝0.15A。
定值电阻两端电压为U1＝U－U2＝4.5V－3V＝1.5V，定值电阻阻值为R1＝
。
（3）因为电池电压下降会导致光敏电阻两端电压下降，串联电路中R1阻值不变，要使光敏电阻R2两端电压达到3V，光敏电阻R2的阻值必须增大，所以要在光照度更小时才能实现。
41.【答案】
（1）S2；S1闭合、S2断开
（2）当开关S1闭合、S2断开，只有电阻R2自己工作，此时为保温状态，功率为50W；
当开关S1和S2都闭合时，两个电阻并联，此时为加热状态，功率为550W；
那么电阻R1的功率为：
P1=P总-P2=?550W-50W=500W；
那么电阻R1的阻值为：
?。
?
