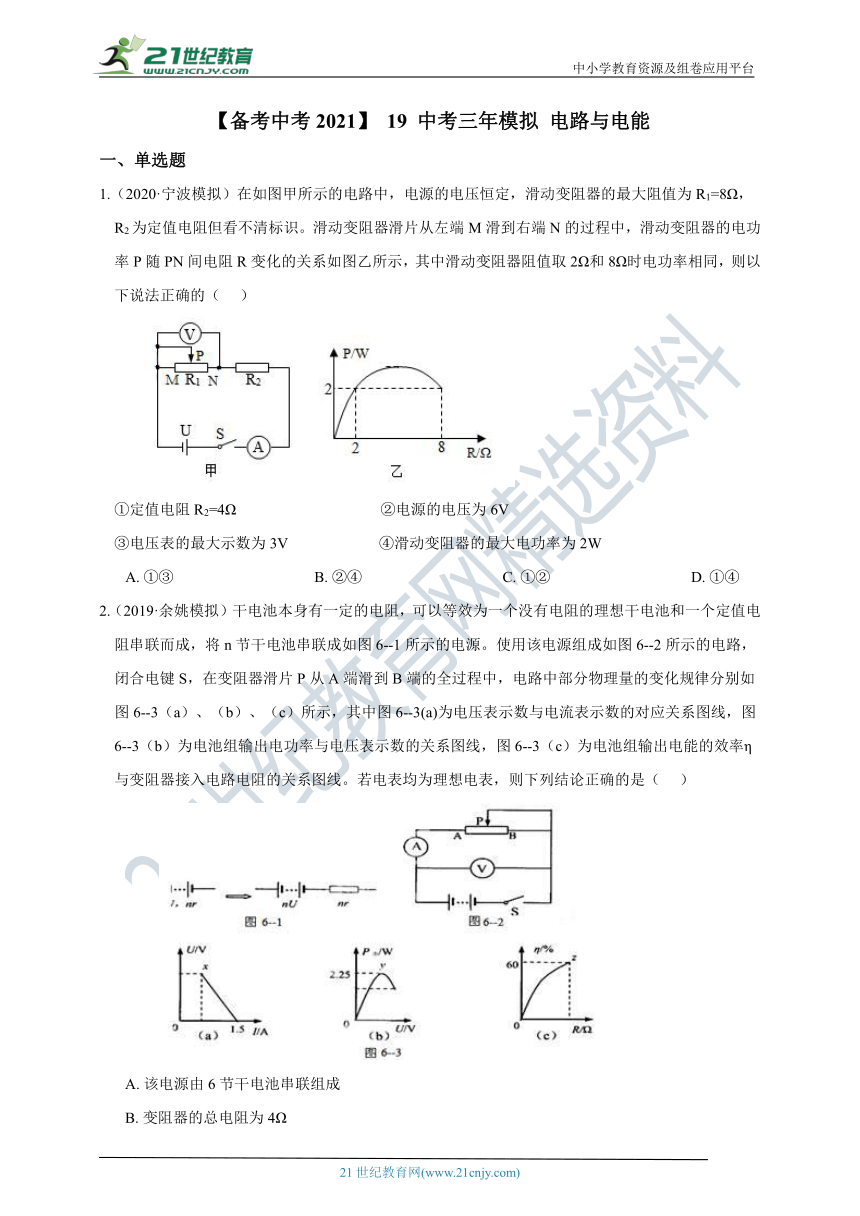

【备考中考2021】 19 中考三年模拟 电路与电能（含答案）

中小学教育资源及组卷应用平台
【备考中考2021】
19
中考三年模拟
电路与电能
一、单选题
1.（2020·宁波模拟）在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1=8Ω，R2为定值电阻但看不清标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则以下说法正确的（
???）
①定值电阻R2=4Ω
②电源的电压为6V
③电压表的最大示数为3V
④滑动变阻器的最大电功率为2W
A.?①③?????????????????????????????????????B.?②④?????????????????????????????????????C.?①②?????????????????????????????????????D.?①④
2.（2019·余姚模拟）干电池本身有一定的电阻，可以等效为一个没有电阻的理想干电池和一个定值电阻串联而成，将n节干电池串联成如图6--1所示的电源。使用该电源组成如图6--2所示的电路，闭合电键S，在变阻器滑片P从A端滑到B端的全过程中，电路中部分物理量的变化规律分别如图6--3（a）、（b）、（c）所示，其中图6--3(a)为电压表示数与电流表示数的对应关系图线，图6--3（b）为电池组输出电功率与电压表示数的关系图线，图6--3（c）为电池组输出电能的效率η与变阻器接入电路电阻的关系图线。若电表均为理想电表，则下列结论正确的是（???
）
A.?该电源由6节干电池串联组成
B.?变阻器的总电阻为4Ω
C.?图6--3（a）中经过x点的两条虚线与坐标轴围成的长方形面积为2.16W
D.?图6--3（b）中y点对应的横坐标为3.6V
3.（2019九下·长兴月考）如图所示：在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1?）
A.?????B.????????C.?????D.?
4.（2019·杭州模拟）如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U—I图像如图乙所示，则（??
）
A.?电源电压为20V???????????????????????????????????????????????????B.?EF是V1表示数随A表示数变化的图像
C.?滑动变阻器的最大阻值为10Ω?????????????????????????????D.?整个电路的最大功率为14.4W
5.（2019·绍兴模拟）如图所示电路图，灯泡标有“12V
6W”，滑动变阻器R1标有“100Ω??
1A
”，电压表量程为0-15V，电流表量程为0-0.6A，只闭合开关S1、S2
，
滑动变阻器连入电路阻值为16Ω时，灯正常发光；只闭合S1、S3
，
A示数为0.2A，忽略温度对灯丝电阻的影响，下列说法不正确的是（??
）
A.?电源电压为20V
B.?R2的电阻为76Ω
C.?只闭合S1、S2时，灯泡的最小功率约为1.04W
D.?只闭合S1、S2时,为了保护元件的安全，滑动变阻器连入电路的阻值范围是0-72Ω
6.（2019·海曙模拟）在“测量小灯泡和定值电阻的阻值”实验中，根据测得的电流和电压数据绘制了如图甲中A、B的I-U图象，现将小灯泡L和定值电阻R连成如图乙、丙电路（电源电压均为8V），则下列说法正确（
??）
A.?由图甲知小灯泡电阻随温度的增大而减小???????????B.?图乙电路的总功率为2.4W
C.?由图甲知定值电阻的阻值为10Ω??????????????????????????D.?图丙电路中电流表示数为0.7A
7.（2019·杭州模拟）2019年春节期间大量中国游客涌入日本疯狂席卷各大商场，下图甲为最受欢迎的自动电热马桶盖，一度造成断货，后发现部分标签上竟然标注着：“Made
in
china”，产地为杭州下沙。国人这种巨大的消费潜力扭曲的爆发，既是一种警醒，又是一种鞭策。下表为小明家安装的某品牌自动电热马桶盖的详细参数（在小明家的电能表上标着3600r/kWh，）下列说法正确的是(??
)
品牌
OJM
待机功率
≤10W
材质
ABS
工作功率
1800W
额定电压
220V
每次加热时间
2分钟
温度范围
0℃~40℃
每天耗电量
约0.3kWh
A.??
每次加热时，电能表转盘转过216圈?????????????????B.?加热丝的电阻为2420欧
C.?工作电流为5A????????????????????????????????????????????????????D.?待机时不消耗电能
8.（2019·台州模拟）如图，电源电压18
V且保持不变，电流表接“0～0.6
A”量程，电压表接“0～15
V”量程，灯泡上标有“6
V
，3
W”字样，灯丝电阻保持恒定不变，要求两电表示数均不超过量程，灯泡两端电压不能超过额定电压，下列说法正确的是（???
）
A.?滑动变阻器的滑片向左移动时，两电表的示数都将变大
B.?当电流表示数为0.4A时，电压表示数为12V
C.?该电路的最大功率是10.8W
D.?滑动变阻器允许调节的范围是24欧～6欧
9.（2019·台州模拟）有关下图所示各图像的说法中，错误的是（???
）
A.?图甲为小灯泡灯丝中的电流与灯泡两端电压的关系图像
B.?图乙为某种物质质量与体积的关系图像
C.?图丙为汽车输出功率一定时机车牵引力与速度的关系图像
D.?图丁为其他一定条件下电流产生的热量与电流之间的关系图像
10.（2019·鄞州模拟）如图甲所示，当开关接a
时，移动滑动变阻器的滑片，根据测出的电流、电压值，画出了定值电阻R0的U-I图像；当开关接b
时，同样根据测出的电流、电压值，画出了热敏电阻R1的U-I图像，如图乙所示。下列说法正确的是（???
）
A.?定值电阻R0阻值为100Ω
B.?电阻R1的阻值随温度的增大而增大
C.?将R0、R1串联在6V电源两端时，R1的阻值为20Ω
D.?将R0、R1并联在同一电源两端，调节电压使R0消耗的电功率为3.6W，则R1的功率为4.8W
11.（2019·浙江模拟）如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（??
）
A.?闭合开关S1、S2
，
通过三根电阻丝的电流相同
B.?先闭合开关S2
，
再闭合开关S1
，
电流表示数保持不变
C.?先闭合开关S2
，
再闭合开关S1
，
通过右容器中电阻丝的电流变小
D.?闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
12.（2018·镇海模拟）如图所示电路,电源电压为12V。在a、b间接入灯L1“6V?
2W”,闭合开关,调节滑动变阻器的滑片P使灯L1正常发光。断开开关,取下灯L1,保持滑片P的位置不变,在a、b间接入灯L2“6V?
3W”,闭合开关,则下列说法正确的是（??
）
A.?灯L2正常发光?????????????????????????????????????????????????????B.?滑动变阻器接入电路的电阻为12欧
C.?通过L2的电流为0.4安?????????????????????????????????????????D.?滑动变阻器和灯L2每秒做功5焦
13.（2018·余姚模拟）如图为一种测量酒精气体浓度的工作原理图,电源电压恒为12V,定值电阻R=40,R0是酒精气敏电阻,阻值随酒精气体的浓度增大而减小,其阻值变化范围为10-20,电压表接入电路的量程为0-15V,电流表接入电路的量程为0-0.6A。闭合开关S,当环境的酒精气体的浓度减小时,下列说法正确的是（???
）
①电流表的示数变小;②电压表示数与电流表示数的比值R变大;③电压表示数的范围为8V-9.6V;④电阻R0消耗R0的电功率范围为0.4W-0.8W。
A.?只有①②正确??????????B.?只有①③正确?????????????????C.?只有②④正确?????????????????D.?只有①③④正确
14.（2018·拱墅模拟）如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0
为定值电阻，R
为气敏电阻（其阻值随天然气浓度的增大而减小），则下列说法不正确的是(???
)
A.?天然气浓度增大，电压表示数变大??????????????????B.?天然气浓度减小，电流表示数变小
C.?天然气浓度增大，电路消耗的总电功率变小????D.?天然气浓度减小，电压表与电流表示数的比值不变
15.（2018·温州模拟）如图是“探究电流产生的热量跟哪些因素有关”的实验，已知R1＞R2，两个相同的烧瓶中装入质量相等的煤油。则下列说法不正确的是
（??
）
A.?这个电路可以控制电流和通电时间相等??B.?这个电路只能探究电流产生的热量与电阻的关系
?
C.?电阻丝通电时电能转化为内能????????????????D.?煤油温度越高，表明电流通过导体产生热量越多
16.（2019·宁波模拟）把滑动变阻器R和定值电阻R1连接如图所示电路，变阻器最大电阻R=3R1
，
闭合开关S，将滑动变阻器的滑片由最右端向左端移动过程中，下列叙述正确的是（??
）
第16题图
第17题图
A.?电路总功率逐渐减小
B.?变阻器的功率逐渐减小
C.?电阻R1的功率与电路总功率的比值逐渐增大
D.?电阻器滑片在最左端与最右端时的电路总功率之比为16：1
17.（2020·余杭模拟）如图所示是电阻甲和乙的U-I图像，下列说法正确的是（???
）
A.?电阻甲和乙都是阻值不变的电阻
B.?甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
C.?甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D.?当乙两端电压为2V时，R乙＝5Ω
18.（2020·富阳模拟）有两只小灯泡，只标有额定电压都是6.3V，将它们串联起来接在电路中，亮度不同。在回答哪个灯泡的额定功率比较大时，要用到以下六句话：a.较亮的灯泡电阻较大；b.从关系式P＝I2R可以知道；c.串联时流过两灯的电流相同；d.从关系式P=U2/R可以知道；e.在相同的电压下工作时，灯泡的电功率和它的电阻成反比；f.所以串联时较暗的额定功率大。按照下列顺序排列这六句话，可以把问题讲得最清楚的是(???
)
A.?cbadef?????????????????????????????B.?debacf?????????????????????????????C.?bacdef?????????????????????????????D.?以上都不行
19.（2020·温岭模拟）如图是电能表上的一些信息，请选出与科学意义不相符的是(???
)
A.?kW·h：表示电能表上的数字以千瓦时为单位
B.?512.8：表示该月该电能表消耗的电功率为512.8kWh
C.?600r/kWh：表示电路每消耗1千瓦时的电能，电能表的转盘转过600转
D.?10(20)A：表示该电能表的额定电流为10A，短时间内允许通过的最大电流为20A
20.（2020·天台模拟）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断正确的是(???
)
A.?电源的电压为4V?????????????????????????????????????????????????B.?R1的阻值为20欧
C.?R1的最大功率为3.6w??????????????????????????????????????????D.?图乙中C点表示滑片位于中点时的状态
二、填空题
21.（2020·慈溪模拟）如图所示是一直流电动机提升重物的装置。已知重物质量m=60kg，电源电压U=220V保持不变，电动机线圈的电阻R=10Ω，不计各处摩擦，当电动机以某一速度匀速向上提升重物时，电路中的电流I=4A。
（1）电源的输出功率是________。
（2）试从能量转化和守恒的角度分析计算，重物上升的速度大小为________m/s。
22.（2019·绍兴模拟）LED是一种半导体新型节能灯，它可以将电能的90%转化为光能（白炽灯只能将电能的20%转化为光能）。已知某灯在一定电压范围内的工作电流都是20毫安，只是在不同的电压下发光颜色不同，如下表所示。如果将该灯与一定值电阻串联后接在电压为5伏的电源两端，如图，此时它发黄光，则定值电阻的阻值是________欧，该灯在此状态下工作10分钟消耗的电能为________焦。
电流/毫安
电压/伏
光的颜色
20
1.8
黄光
20
2.4
红光
20
3.2
蓝光
?
23.（2019·天台模拟）如图1所示，电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图2所示，滑动变阻器R的最大阻值为10Ω，则灯泡L正常发光时的功率为________W。在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是________。
（2019·杭州模拟）某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温档时的功率为484W，则电热丝R2的阻值为________Ω，电加热器处于加热档时的功率为________W。若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：________
。
第24题图
第25题图
25.（2019·德清模拟）小红家买了一台电烤箱，有高、中、低三个档位的发热功率。如图是其内部简化电路图，Rl＝R2
，
开关S1可分别与触点a、b接触。当开关S1置于a端，S2闭合时，电烤箱处于________（填“高温”、
“中温”或“低温”）档位；
该电烤箱高中低三档的功率之比P高∶P中∶P低=________。
26.（2019·鄞州模拟）一质量为牛的汽车陷入沼泽地，并且发动机出现了故障。如图所示，在电动机带动下用滑轮组把汽车拉出。在整个拉出过程中，汽车的运动可看成匀速直线运动，速度为0.5m/s，所受的阻力为2.4x104N，移动的距离为4m。已知电动机的电源电压为380V，电流为50A，电动机提供的拉力F为104N。求这个过程中：
（1）滑轮组对汽车做的功是________J。
（2）该电动机线圈发热损失的功率为________W。
27.（2020·富阳模拟）如图甲为某品牌具有反向充电技术的手机，其手机电池参数如图，对外充电时最大输出功率40W，最多能输出总电能的50%。甲手机电池充满电储存的电能为________kW?h，如图甲手机正对乙手机充电，按最大输出功率最多能对乙手机输电________?h。
充电功率
≥10W
标称电压
4V
电池容量
5000mAh
28.（2020九下·宁波保送考试）（1）在两个相同的杯子内盛有质量相等的热水和冷水，将一半热水倒入冷水杯内，冷水杯内的温度升高21℃，若再将热水杯内剩余热水的一半再次倒入冷水杯内，冷水杯内的水温会升高________
（2）在如图所示的电路中，灯泡L1的额定功率为5W，电源电压保持6V不变，R0为定值电阻，此时L1两端的实际电压为5.5V。若在L1的两段并联一个额定电压与L1相同的灯泡L2（图中未画出），L1两端的电压变为5V，则L2的额定功率为________
（3）在如图所示的电路中,电源电压保持不变,R1=1Ω,R2=3Ω.闭合电键S后,移动滑动变阻器R3的滑片P,使电压表V1.V2,V3示数变化量的绝对值分别为△U1、△U2,△U3
，
若△U1=0.3V,则△U2=________
三、实验探究题
29.（2020·宁波模拟）某科学兴趣小组利用图甲电路研究“通过导体的电流与电阻的关系”，电源电压恒为3V。
（1）小科通过实验得到了I与R的关系如图乙所示，由图像可以得出的结论是________。
（2）当定值电阻为10Ω时，移动滑片P，使电流表的示数为0.2A，记录实验数据。若将定值电阻换成20Ω进行实验，正确操作后读数。小甬想要求此时滑动变阻器的功率，他的答案是0.2W，他的过程如下：
UR=IR=10Ω×0.2A=2V；U滑=U总-UR=3V-2V=1V；
R滑=
=5Ω；P滑=
=0.2W
你认为小甬做得对吗？若不对，请指出小甬错在哪里并给出正确答案：________。
（3）小真将电路中的定值电阻换成了小灯泡，来测量小灯泡的电功率。正确连接好电路，闭合开关，移动滑动变阻器的滑片，在保证各元件均安全的情况下，这段时间内，若小灯泡电阻变化量的绝对值是
△R1
，滑动变阻器接人电路的电阻变化量的绝对值是△R2。则△R1和△R2大小关系正确的是?????
。
A.△R1>△R2
B.△R1=△R2
C.△R1<△R2
30.（2019·东阳模拟）小楼想测量某个仅标有“0.25
A”字样的灯泡的额定功率。电源电压为6
V且恒定。
（1）查器材时，小楼发现电压表存在图甲所示的两个问题：一是指针位置不对；二是部分刻度模糊。针对指针位置不对这一项，接下来的操作是________。
（2）小楼认为不更换电压表也能测出灯泡的额定功率。他进行了如下操作：
①解决了指针问题后，按规范步骤连接的部分电路如图乙，请你用笔画线代替导线帮他连接完整
________。
②连接好电路并检查无误后，闭合开关，在移动变阻器滑片时，眼睛要注视________
的变化，当灯泡正常发光时，滑片正好在变阻器的中点。在滑片移动过程中，电流表示数从0.2
A增大到0.25
A，而电压表示数从2.0伏开始增大。
（3）灯泡的额定功率是________W
31.（2019·吴兴模拟）在测量小灯泡功率的实验中，相关电学器材如下：电压表、电流表各1只，小灯泡（额定电压3.8V、阻值约为10欧），开关1只，新干电池3节，滑动变阻器1只（规格是“20欧1安培”），导线若干。
（1）小科连接的实验电路图如图甲所示，其中有一条导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线，画出正确的连线。
?
甲
（2）实验前在检查仪器时，发现电流表指针如图乙所示，
则接下来的操作是________。
乙
（3）正确电路连接好后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是________?。
（4）排除故障后，调节滑动变阻器，读出两只电表的示数，其中一组数据有伪造的嫌疑，请指出并说明判断依据：________?。
序号
1
2
3
4
电压/伏
1
2
3.8
4.2
电流/安
0.11
0.24
0.35
0.38
32.（2019·富阳模拟）在“测定小灯泡的额定功率”实验中，小金同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路。
（1）请用笔划线代替导线，按照图甲所示的电路图，将网乙的实物电路连接完整(连线不得交叉).
（2）在实验中，电压表示数为2V，要想使小灯泡正常发光，滑动变阻器的滑片应向________动(选填“左或右”)直至电压表的示数为________V。
（3）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①________；
②________。
33.（2019·绍兴模拟）现有两只小灯泡?L1和?L2,它们的额定电压分别是?2.5V和?3.8V?。
（1）图甲是小红测量小灯泡L1额定功率的实物电路图(不完整)?
?
①请用笔画线代替导线将实物电路图甲连接完整,要求:滑动变阻器的滑片P向左移动时,小灯泡变暗________.
②正确连接电路后,闭合开关,移动滑片,发现灯泡L1不亮,电流表有示数,电压表无示数,则故障可能是________.
③排除故障后,移动滑动变阻器的滑片,记下多组I、U数据,并作出图乙所示的I-U图象,则小灯泡L1的额定功率为________W.
（2）小华用两只电流表A1、A2和阻值为10Ω的定值电阻R0,连接了如图丙所示的电路,测出了小灯泡L2的额定功率.具体操作是:闭合开关,移动滑动变阻器的滑片,使电流表A1的示数为?________A,小灯泡L2正常发光,此时电流表A2的示数如图丁所示,则小灯泡L2的额定功率为?________W.
34.（2019·杭州模拟）小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡1（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（2）为了顺利完成实验，小华应选用规格为________（填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是________。
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I图像如图乙所示，小灯泡的额定功率为________W。分析乙中图像发现小灯泡电阻是变化的，影响其变化的主要原因是________；
（5）小华打算增加一个阻值为150的定值电阻R0
，
只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是
???????。
A.两种方案都能
B.两种方案都不能
C.丙方案能，丁方案不能
D.丙方案不能，丁方案能
35.（2020·江干模拟）要测量一个额定电压为3.8V的小灯泡的额定功率，小明设计了电路如图甲所示。已知小灯泡正常工作时的电阻约为20Ω。现有电流表、电压表、开关、滑动变阻器R1(10Ω
0.2A)、R2(20Ω
0.5A)、R3(10Ω
1A)各一个，导线若干，电源电压为6V。
次数
1
2
3
4
电压（伏）
2.00
3.40
3.80
4.20
电流（安）
0.18
0.19
0.20
0.22
电阻（欧）
11.11
17.89
19.00
19.09
（1）请将实验电路甲连接完整。
（2）实验中，应选择滑动变阻器________接入电路。
（3）小明测得实验数据如下表，老师认为小明测得的实验数据中有一次是不真实的，存在造假的嫌疑。请你帮忙找出哪一次并说明理由？________。
（4）小科同学做这个实验时，发现电压表的0~15V量程已坏，为了测小灯泡的额定功率，他设计了另一种实验方案。已知电阻R的阻值为10欧。
①电路如图乙所示，连接好电路；
②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1；
③开关S拔到位置2，滑片位置不动，读出电流表示数I2
，
先算出R两端电压U0=I1R,（即灯两端的电压）和灯泡的电阻
，再根据
计算灯泡的额定功率。他按此方案测量，发现实验结果与真实值相差较大，为使测量结果更准确，请指出该如何修改实验方案？________。
四、解答题
36.（2020·杭州模拟）为调节电动机的转速，往往串联一个可变电阻，在图示的电路中，M为一个小型直流电动机，上面标有“6V，6W”字样，线圈电阻1Ω，电源电压为10V，当电动机正常工作时，求：
（1）该滑动变阻器现在接入电路的阻值是多少?
（2）该电动机正常工作时消耗的电能转化为机械能的效率多大?
37.（2020·杭州模拟）如图甲，某款电热水龙头，即开即热，冷热兼用。它的原理电路如图乙所示，R1、R：为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间的切换，有关参数如下表所示。不考虑温度对电热丝电阻的影响，p水=1.0kg/L，请回答：
额定电压
220V
额定功率
温水
2200W
热水
4400W
正常热水流量
1.5L/min
（1）当开关置于1、2触点时，水龙头放出的水是________（选填“冷”“温”或“热”）水。
（2）水龙头放热水时，正常工作60s，消耗的电能是多少？若电热丝产生的热量全部被水吸收，则放出的热水温度多少度？[已知冷水的温度是20℃，c水=4.2×103J/（kg·℃），结果保留一位小数]
（3）R2的电阻是多大？
38.（2020·宁波模拟）电压力锅是结合了传统高压钢和电饭煲优点的升级产品。如图甲为某品牌电压力锅的结构示意图和它的插头。使用电压力锅煮饭时，先将锅盖与机身的5个扣合处全部扣合，再接通电源。图乙为电压力锅简化的工作电路图，其中R是规格为“220V900W”的主加热电阻，R2是电阻为242Ω的副加热电阻，R0是阻值为484Ω保温电阻。压力开关是一个安装在电压力
锅底部的压力传感器，根据所受压力的变化实现自动闭合断开。电压力锅煮饭分为加热升压→保压→保温三个阶段。通过如图丙所示正常煮饭时，锅内工作压强与时间(p-t)关系图像可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a，同时压力开关自动闭合。电压力锅进入加热升压状态，当锅内工作压强达180kPa时压力开关自动断开，进入保压状态，当锅内工作压强降至160kPa时压力开关又会自动闭合：当保压状态结束时，饭就熟了，S自动接到b进入保温状态。(标准大气压为100kPa)
根据以上信息，回答下列问题。
（1）图甲插头中A端与家庭电路中________线相连。
（2）若锅盖重约20N，它与锅内气体接触部分的横截面积约为400cm，则正常煮饭过程中，压力开关刚好断开时，每个扣合处机身对锅盖的拉力大约有多大？
（3）图乙中熔断器的作用是当内部电路故障导致电流过大时，自动熔断保护，为不影响电压力锅正常工作，其熔断电流至少要高于多少？
（4）在一次正常煮饭中，饭煮熟后，又保温了5min才切断电源，则这次煮饭总共消耗的电能是多少？(不考虑其它能量损失)
39.（2019·东阳模拟）如图是某款电热水龙头的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水档之间的切换。
（1）当开关同时接触2、3触点时，水龙头放出的是________（选填“冷”“温”或“热”）水。
（2）若R2=2R1
，
水龙头在温水档正常工作时电功率为2000W，则R1的阻值为多少？
（3）它在热水档正常工作2min消耗的电能为多少？
40.（2019·吴兴模拟）现在很多家庭使用蒸汽挂烫机来熨烫衣服。如图甲所示为某品牌蒸汽挂烫机，工作电路如图乙所示，其工作原理是：底部的储水箱注满水后，水通过进水阀门流到发热体迅速沸腾，并变成灼热的水蒸气不断喷向衣物，软化衣物纤维，起到熨平衣物的作用。为了便于移动，它底部装备四个轮子，如表是这种蒸汽挂烫机的部分参数。
发热功率
1300/1600W
额定电压
220V
储水箱注满水量
2L
挂烫机净重
4kg
轮子与地面接触的总面积
12cm2
出口蒸汽温度
98℃
（1）储水箱注满水后，挂烫机对水平地面的压强是多少？
（2）为了保证安全，电路中还接入了如丙图所示的熔断丝和防干烧控制器，它应接在乙图中________（选填“A”或“B”)点。
（3）用最大功率熨烫时，1分钟消耗的电能恰好可以使一盏额定电压为220伏的灯泡正常发光32分钟，求灯泡正常工作时的电流为多少?（保留1位小数）
U/V
I/A
W/J
Q/J
不转动
0.2
0.1
W1
Q1
转动
3.0
1.2
W2
Q2
41.（2020·余杭模拟）某同学根据如图所示电路进行实验：先用夹子夹住电动机转轴使其不能转动，闭合开关S，移动滑动变阻器滑片，记下电压表读数和电流表读数。后松开夹子，使电动机转轴转动，移动滑动变阻器滑片，记下电压表读数和电流表读数。数据记录如下表：
利用上表数据计算和分析：
（1）不转动时，通电10s，电动机所做的电功W1和所产生的热量Q1
（2）电动机转动时，通电10s，电动机所做的电功W2和所产生的热量Q2
（3）试比较W1和Q1的大小关系以及W2和Q2的大小关系，并分析其原因。
42.（2020·富阳模拟）图甲是一种常见的电热水袋，图乙是它的结构示意图。为了使用安全，电热水袋在用电加热到一定温度时温控开关S会自动切断电路，与此同时专用插头上的红色指示灯L会熄灭，起提示作用。
（1）电热水袋里面一般用水作储能物质，除了水容易获得、成本低廉的原因外，还有一个重要原因是________。
（2）温控开关S的内部结构如图丙所示：双金属片由两层不同金属粘合而成，受热时二者膨胀的快慢不同，金属层________(填“a”或“b”)膨胀较快，达到一定温度时，双金属片向上拱起，从而切断电路。如果温控开关失灵，水温超过预定温度而不切断电源，热水袋会因内部压强过高而爆炸。为了更加安全，有的电热水器里使用双重温控开关保护，也就是把两个温控开关________起来使用。
（3）某电热水袋的性能指标如下表，当热水袋原来的温度是10℃时，在正常电压下加热10min指示灯就熄灭了，试求该电热水袋的效率。
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
700W
≤0.2W
1L
80℃
220V
700W
≤0.2W
1L
80℃
答案解析部分
一、单选题
1.【答案】
C
2.【答案】
C
3.【答案】
D
4.【答案】
D
5.【答案】
D
6.【答案】
B
7.【答案】
A
8.【答案】
D
9.【答案】
A
10.【答案】
C
11.【答案】
C
12.【答案】
C
13.【答案】
B
14.【答案】
C
15.【答案】
B
16.【答案】
C
17.【答案】
B
18.【答案】
A
19.【答案】
B
20.【答案】
C
二、填空题
21.【答案】
（1）880W（2）1.2
22.【答案】
160；21.6
23.【答案】
13.5；向左、向右均可
24.【答案】
40；1210；电路中的熔丝会熔断
25.【答案】
高温；4:2:1
26.【答案】
（1）9.6×104（2）4×103
27.【答案】
0.02；0.25
28.【答案】
（1）6℃（2）6W（3）0.1V
三、实验探究题
29.【答案】
（1）在电压不变的情况下，电流和电阻成反比（2）不对，滑动变阻器的阻值在发生变化，正确结果应为0.1W（3）C
30.【答案】
（1）将电压表调零（2）略；电流表（3）0.875
31.【答案】
（1）
（2）调零，使指针指在0刻度（3）灯泡断路（4）第一组数据中的电流值伪造。因为滑动变阻器最大电阻为20Ω，灯泡电阻约为10Ω，总电阻最大为30Ω，则电路中的最小电流为0.15A左右，不可能为0.11A，所以有伪造嫌疑。
32.【答案】
（1）（2）右；3.8V
（3）连接电路时开关未断开；开关闭合前滑片未移到阻值最大处
33.【答案】
（1）；灯泡短路；0.5
（2）0.38；1.596
34.【答案】
（1）（2）R2（3）灯泡（或电压表）短路（4）0.625；小灯泡的电阻受温度的影响（5）B
35.【答案】
（1）
（2）R2（3）第一组，此时滑动变阻器接入电路中的阻值需超过20欧，不符合实际情况
（4）步骤②改为：开关S拨到位置1，移动滑片P直到电流表示数为0.38A
四、解答题
36.【答案】
（1）变阻器两端的电压U变=U总-U=10V-6V=4V；
通过变阻器的电流；
变阻器接入的阻值为：；
（2）电动机的发热功率P热=I2R=（1A）2×1Ω=1W；
电动机的机械功率：P机械=P-P热=6W-1W=5W；
电动机的机械能转化效率为：。
答：该电动机正常工作时消耗的电能转化为机械能的效率是83.3%
37.【答案】
（1）温（2）解：水龙头放热水时正常工作60s消耗的电能W=P热t=4400
W×60s=264000J
由表格数据知，60s内水龙头放出水的体积V=1.5L/min×1min=1.5L
则放出水的质量m=ρ水V=1.0kg/L×1.5L=1.5kg
水吸收的热量Q=W=c水m△t=c水m（t-t0）
热水的温度t=
+t0=
+20℃≈61.9℃
（3）由电路图可知，水龙头放出温水时，只有R1接入电路，电路消耗电功率P温=2200W
水龙头放出热水时R1与R2并联
则电阻丝R2消耗的电功率P2=P热-P温=4400W-2200W=2200W
由P=
可得，电热丝R，阻值R2=
=
=22Ω
38.【答案】
（1）接地
（2）当锅内工作压强达180kPa时，压力开关自动断开，
锅内压力：F=pS=1.8×105Pa×0.04?m?2=7.2×103N；
大气压与锅盖的总压力：
F1=p0S+G=1.0×105Pa×0.04?m?2+20N=4×103N+20N=4020N，
每个扣合处机身对锅盖的拉力大约有：；
（3）当开关在b处时处于保温状态，只有电阻R0工作，
此时的电流为：；
当开关在a处时处于加热状态，电阻R1和R2并联，电流为：
，
为不影响电压力锅正常工作，其熔断电流至少要高于
5A。
（4）R2的功率为：；
R0的保温功率为：；
由图丙知，升压用了t1=12min=720s，保压用了t2=6min=360s，保温用了t3=5min=300s，
这次煮饭总共消耗的电能为：
W升压=（P1+P2）t1=（900W+200W）×720s=7.92×105J；
W保压=P2t2=200W×360s=7.2×104J；
W保温=P0t0=100W×300s=3×104J；
W总=W升压+W保压+W保温=7.92×105J+7.2×104J+3×104=8.94×105J。
39.【答案】
（1）温
（2）当开关接2和3时，只有R1自己工作，
电阻R1的阻值为：；
电阻R2的阻值为：
R2=2R1
=2×24.2Ω=48.4Ω；
（3）当开关接3和4时，是热水档，此时两个电阻并联；
电阻R2的功率为：；
那么电路的总功率为：P总=P1+P2=2000W+1000W=3000W;
正常工作2min消耗的电能为：W=P总t=3000W×120s=
3.6×105?J。
40.【答案】
（1）水的质量为：；
挂烫机对地面的压力为：F=G总=m总g=（2kg+4kg）×10N/kg=60N；
它对水平地面的压强为：；（2）A
（3）挂烫机1min消耗的电能：W=Pt=1600W×60s=96000J；
灯泡正常工作的电流为：。
41.【答案】
（1）不转动时，通电10s，电动机所做的电功为0.2J，所产生的热量为0.2J
（2）电动机转动时，通电10s，电动机所做的电功为36J，所产生的热量为28.8J
（3）电动机未转动时，电流流经电动机线圈时电能全部转化为内能，因此W1＝Q1；电动机转动时，电流流经电动机线圈时电能一部分转化为机械能，另一部分转化为内能，因此W2＞Q2。
42.【答案】
（1）水的比热容大（2）a；串联
（3）热水袋消耗的电能W电＝Pt＝700W×600s＝420000J；
热水袋内水的质量
m＝ρV＝1.0×103kg/m3×1×10-3m3＝1kg；
水吸收的热量
Q＝cm△t＝4200J/(kg℃)×1kg×（80℃-10℃）＝294000J；
热水袋的效率为：。
21世纪教育网
www.21cnjy.com
精品试卷·第
2
页
（共
2
页）
HYPERLINK
"http://21世纪教育网(www.21cnjy.com)
"
21世纪教育网(www.21cnjy.com)
