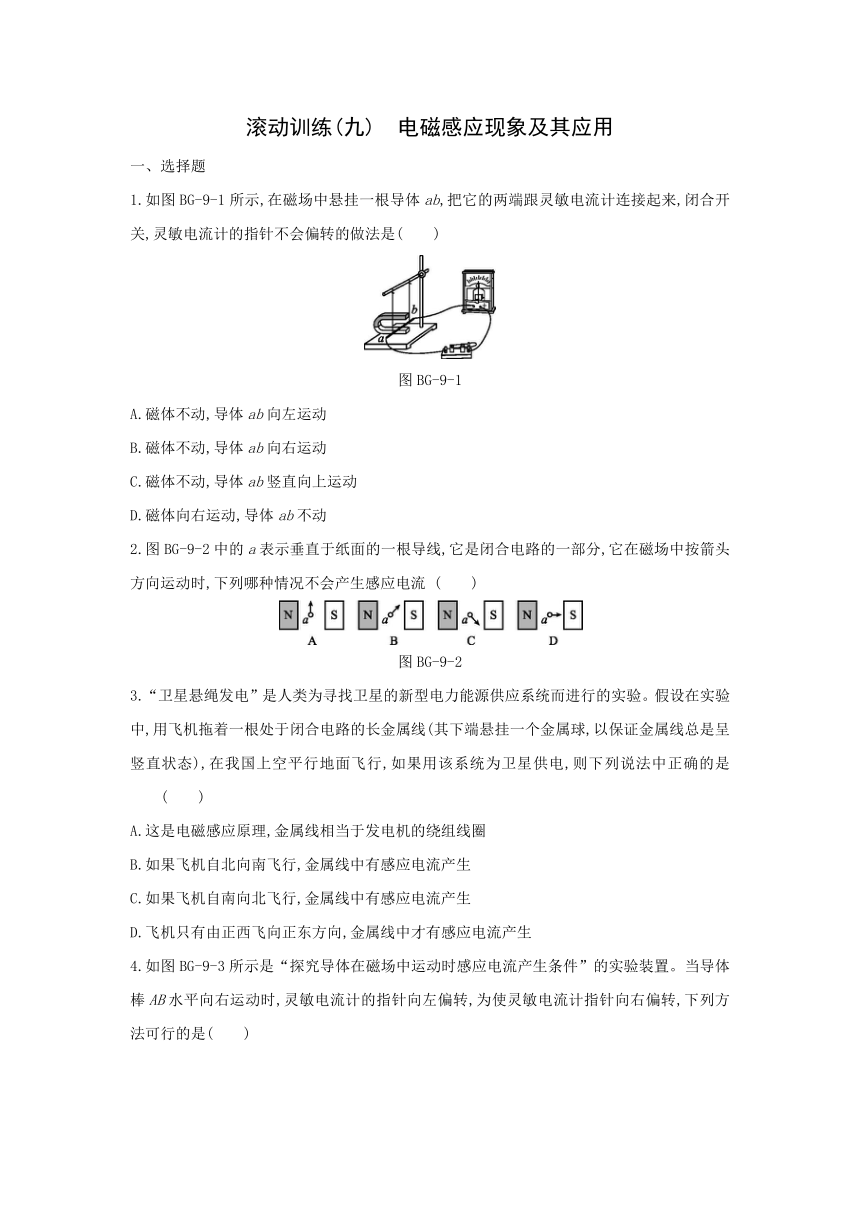

滚动训练(九) 电磁感应现象及其应用
一、选择题
1.如图BG-9-1所示,在磁场中悬挂一根导体ab,把它的两端跟灵敏电流计连接起来,闭合开关,灵敏电流计的指针不会偏转的做法是(  )
图BG-9-1
A.磁体不动,导体ab向左运动
B.磁体不动,导体ab向右运动
C.磁体不动,导体ab竖直向上运动
D.磁体向右运动,导体ab不动
2.图BG-9-2中的a表示垂直于纸面的一根导线,它是闭合电路的一部分,它在磁场中按箭头方向运动时,下列哪种情况不会产生感应电流 (  )
图BG-9-2
3.“卫星悬绳发电”是人类为寻找卫星的新型电力能源供应系统而进行的实验。假设在实验中,用飞机拖着一根处于闭合电路的长金属线(其下端悬挂一个金属球,以保证金属线总是呈竖直状态),在我国上空平行地面飞行,如果用该系统为卫星供电,则下列说法中正确的是 (  )
A.这是电磁感应原理,金属线相当于发电机的绕组线圈
B.如果飞机自北向南飞行,金属线中有感应电流产生
C.如果飞机自南向北飞行,金属线中有感应电流产生
D.飞机只有由正西飞向正东方向,金属线中才有感应电流产生

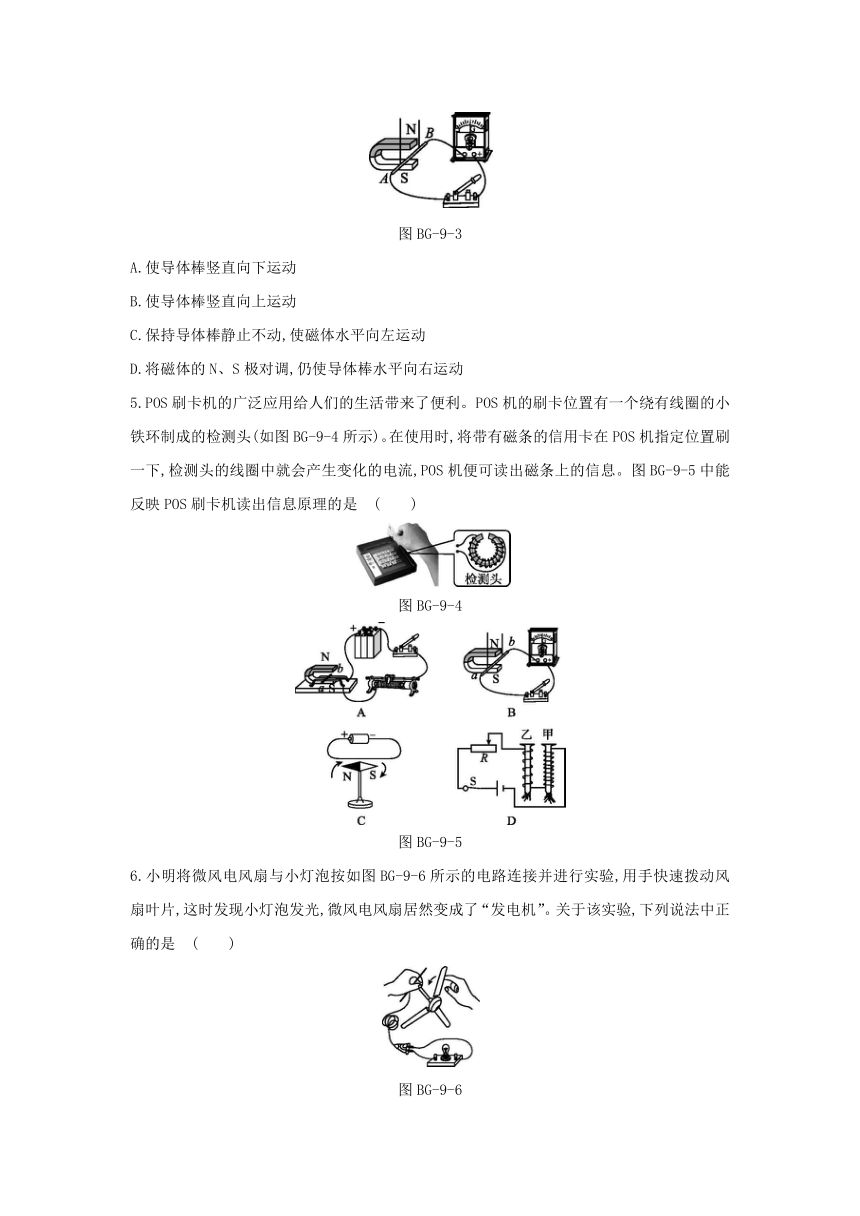

4.如图BG-9-3所示是“探究导体在磁场中运动时感应电流产生条件”的实验装置。当导体棒AB水平向右运动时,灵敏电流计的指针向左偏转,为使灵敏电流计指针向右偏转,下列方法可行的是(  )
图BG-9-3
A.使导体棒竖直向下运动
B.使导体棒竖直向上运动
C.保持导体棒静止不动,使磁体水平向左运动
D.将磁体的N、S极对调,仍使导体棒水平向右运动
5.POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图BG-9-4所示)。在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息。图BG-9-5中能反映POS刷卡机读出信息原理的是 (  )
图BG-9-4
图BG-9-5
6.小明将微风电风扇与小灯泡按如图BG-9-6所示的电路连接并进行实验,用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了“发电机”。关于该实验,下列说法中正确的是 (  )
图BG-9-6
A.电风扇发电过程是把电能转化为机械能
B.小灯泡发光是把光能转化为电能
C.电风扇发电的原理是电磁感应
D.电风扇发电的原理是通电导体周围存在磁场
二、填空题

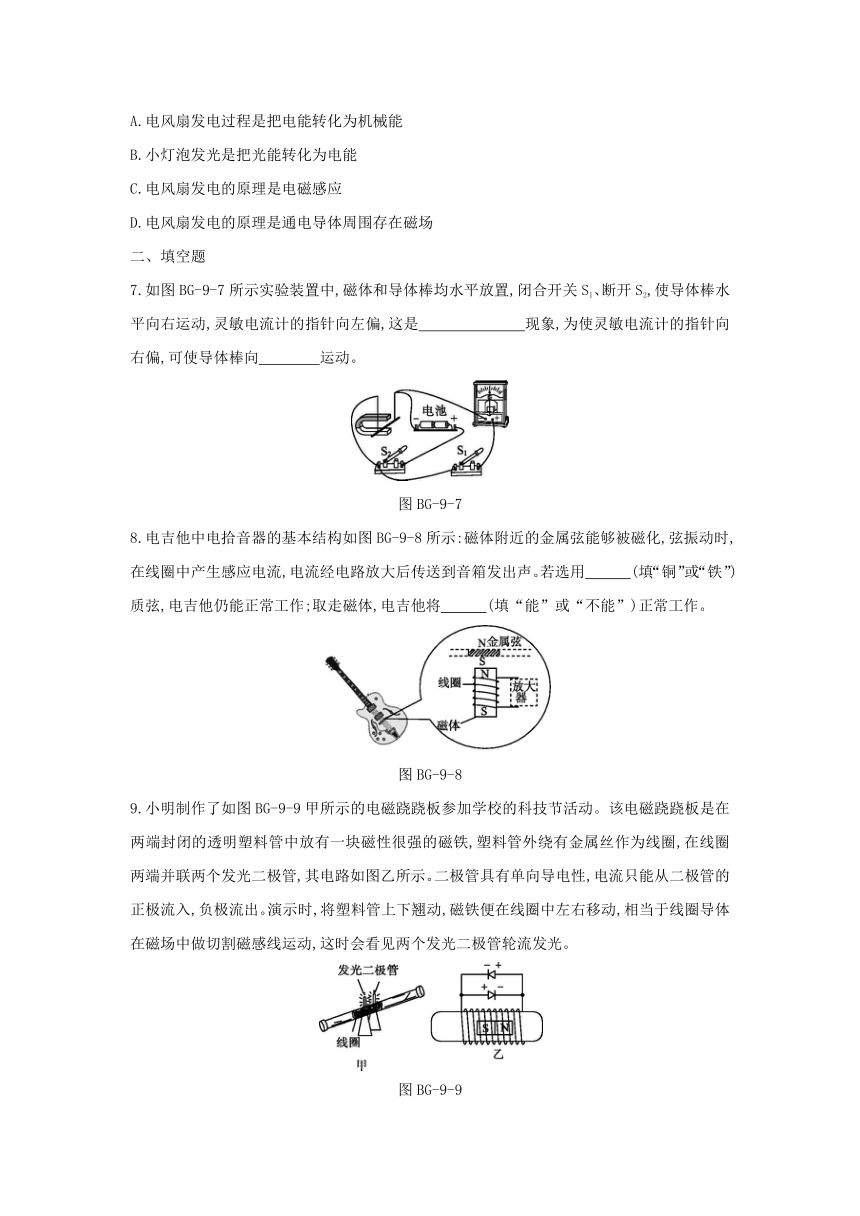

7.如图BG-9-7所示实验装置中,磁体和导体棒均水平放置,闭合开关S1、断开S2,使导体棒水平向右运动,灵敏电流计的指针向左偏,这是       现象,为使灵敏电流计的指针向右偏,可使导体棒向    运动。?
图BG-9-7
8.电吉他中电拾音器的基本结构如图BG-9-8所示:磁体附近的金属弦能够被磁化,弦振动时,在线圈中产生感应电流,电流经电路放大后传送到音箱发出声。若选用   (填“铜”或“铁”)质弦,电吉他仍能正常工作;取走磁体,电吉他将   (填“能”或“不能”)正常工作。?
图BG-9-8
9.小明制作了如图BG-9-9甲所示的电磁跷跷板参加学校的科技节活动。该电磁跷跷板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁,塑料管外绕有金属丝作为线圈,在线圈两端并联两个发光二极管,其电路如图乙所示。二极管具有单向导电性,电流只能从二极管的正极流入,负极流出。演示时,将塑料管上下翘动,磁铁便在线圈中左右移动,相当于线圈导体在磁场中做切割磁感线运动,这时会看见两个发光二极管轮流发光。
图BG-9-9
请回答下列问题:
(1)电磁跷跷板中发光二极管轮流发光是根据      原理工作的,    (填“发电机”或“电动机”)也是根据这一原理工作的。?
(2)电磁跷跷板上下翘动时,为什么发光二极管会轮流发光??
 。?
三、实验探究题
10.小珠利用如图BG-9-10所示装置探究“感应电流产生的条件”。
图BG-9-10
(1)a、b两接线柱间应接入的器材是  。?
(2)要使感应电流方向发生改变,可采取的具体措施是   (填字母)。?
A.使用磁性更强的磁体
B.保持磁体静止,只改变导体竖直运动的方向
C.保持磁体静止,只改变导体水平运动的方向
D.改变磁极方向,同时改变导体水平运动的方向
(3)实验发现导体左右运动速度越大,感应电流越大,这说明感应电流大小与 有关。?
11.如图BG-9-11所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置,闭合开关后,铜棒AB、灵敏电流计、开关组成闭合电路。小明将实验中观察到的现象记录在下表中。
图BG-9-11
实验
次数
开关
磁场方向
导体AB的
运动方向
灵敏电流计指
针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
(1)小明分析得出:闭合电路中的部分导体在磁场里做           时,导体中就会产生感应电流。?
(2)比较实验2和3(或6和7)可知:在磁场方向一定时,感应电流的方向与
有关。?
(3)比较实验2和6(或3和7)可知:?
 。?
(4)此实验的研究方法有控制变量法和    法。在此实验过程中将     能转化为
    能,其重要的应用是       。?
(5)针对这个实验小明进行了进一步的探究,他提出了“感应电流的大小可能与磁场的强弱有关”的猜想,除此以外你的猜想是?
 。?
①写出验证你的猜想的主要步骤:?
 。?
②你怎样对实验结果进行分析判断??

教师详解详析
1.C [解析] 由题图可知,磁体不动,导体ab左右运动,或者导体ab不动,磁体左右运动,导体ab都能切割磁感线,都会有感应电流产生,灵敏电流计的指针都会发生偏转,但是磁体不动,导体ab竖直向上运动,导体运动方向和磁感线方向平行,不切割磁感线,此时不会有感应电流产生。
2.D [解析] 磁极间的磁感线是从N极指向S极,由题图可知, A、B、C中的导体运动时都会切割磁感线,所以会产生感应电流;只有D中的导体没有切割磁感线,所以不会产生感应电流。
3.A [解析] 由题意可知,飞机运动时,只要做切割磁感线运动,就会产生感应电流;由于地理的南极在地磁的北极附近,地理的北极在地磁的南极附近,故磁感线是呈南北方向分布的,如果飞机沿南北方向飞行,导线的运动方向与磁感线的方向平行,不能产生感应电流。
4.D
5.B [解析] POS刷卡机读出信息的原理是电磁感应现象。B选项中电路中没有电源,当闭合开关后,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,这是电磁感应现象。
6.C
7.电磁感应 左
[解析] 断开S2、闭合S1,导体棒水平向右运动,此时导体在磁场中做切割磁感线运动,电路中产生感应电流,灵敏电流计的指针向右偏,这是电磁感应现象;感应电流的方向与导体切割磁感线的运动方向有关,为使灵敏电流计的指针向左偏,可使导体棒向左运动。
8.铁 不能
[解析] (1)铜不可以被磁化,则选用铜质弦,电吉他不能正常工作,铁质弦属于磁性材料,铁可以被磁化而具有磁性。(2)取走磁体,就没有磁场,弦不能切割磁感线产生电流,电吉他将不能正常工作。
9.(1)电磁感应 发电机
(2)电磁跷跷板上下翘动时,磁铁在管中来回运动,磁铁运动的方向不同,使线圈做切割磁感线运动的方向不同,产生的感应电流方向不同;又因为二极管具有单向导电性,所以两只二极管会轮流发光
10.(1)灵敏电流计
(2)C
(3)导体切割磁感线的速度
[解析] (1)探究导体切割磁感线时电路中是否有感应电流,因为电流微弱,所以a、b间应安装灵敏电流计。(2)使用磁性更强的磁体,只能改变电流大小,不能改变感应电流方向。保持磁体静止,只改变导体竖直运动的方向,导体没有做切割磁感线运动,导体中不会产生感应电流。保持磁体静止,只改变导体水平运动的方向,导体中感应电流方向会发生改变。改变磁极方向,同时改变导体水平运动的方向,同时改变了两个因素,导体中感应电流方向不变。(3)实验发现导体左右运动速度越大,感应电流越大,这说明感应电流大小与导体切割磁感线的速度有关。
11.(1)切割磁感线运动
(2)导体切割磁感线的运动方向
(3)当导体切割磁感线的运动方向不变时,感应电流的方向与磁场方向有关
(4)转换 机械 电 发电机(或动圈式话筒)
(5)感应电流的大小可能与导体切割磁感线的运动速度大小有关
①保持磁场强弱不变,让导体AB以不同的速度沿同一方向做切割磁感线运动,观察灵敏电流计指针偏转幅度的大小
②若灵敏电流计指针偏转幅度不同,说明感应电流的大小与导体切割磁感线的运动速度有关;若相同,则无关
