15章 电能与电功率

《第十五章
电能与电功率》测试题
班级
学号
姓名
成绩
一、单项选择题(本大题10小题，每小题3分，共30分)
1.
电能表接在家庭电路中，是为了测量（
）
A．电流
B.
电压
C.
电功
D.
电功率
2.
家用的手电筒，用干电池作电源,正常发光时电流约为0.32A，小灯泡的电功率接近（
）
A．1W
B．10W
C．0.1KW
D．1KW
3.
功率相同的下列四种用电器，分别接入家庭电路中，在相同的时间内，通过它们的电流产生的热量最多的是（
）
A.
电烙铁
B．电风扇
C.
电视机
D．洗衣机
4.
甲、乙两只灯泡，甲灯标有“220V，40W”，乙灯标有“110V，20W”，把它们分别接在220伏和110伏的电路上，则通过两灯泡的电流强度I甲、I乙的关系是（
）
　
A.
I甲
＝
I乙
B.
I甲
＞
I乙
C.
I甲
＜
I乙
D.
难以确定
5.
标着“220V，40W”和“36V，40W”的两只电灯都能正常发光时，比较它们的亮度是（
）
　
A.
“220V，40W”的电灯较亮
B.
“36V，40W”的电灯较亮
　C.
两只电灯一样亮
D.
无法判断
6.
如图所示，闭合开关，发现灯泡甲比灯泡乙亮。在该电路中，关于电流、电压、电阻和消耗的电功率大小的判断。正确的是（
）
A．I甲
＝
I乙
B．U甲
＜
U乙
C．R甲
＝
R乙
D．P甲
＜
P乙
7.
用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度,正确的是（
）
A.
甲导体的温度升高得多
B.
乙导体的温度升高得多
C.
甲、乙两导体升高的温度相同
D.
条件不足，无法判断
8.
电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（
）
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
9.
如图所示，当滑片P向右滑动时，下列说法正确的是（　　）
A．电流表示数变大
B．电压表示数变小
C．灯泡实际功率变大
D．电压表与电流表示数之比变大
10.

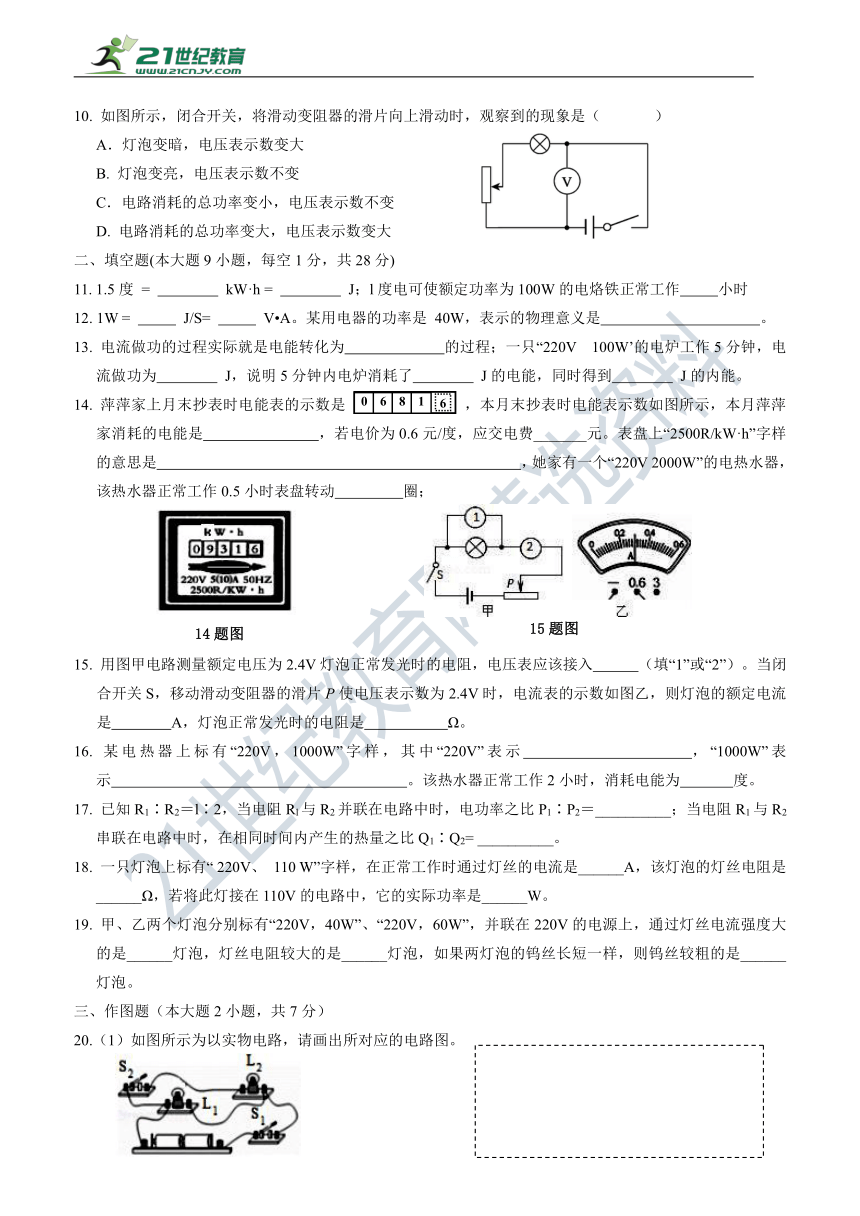

如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（
）
A．灯泡变暗，电压表示数变大
B.
灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D.
电路消耗的总功率变大，电压表示数变大
二、填空题(本大题9小题，每空1分，共28分)
11.
1.5度
=
kW·h
=
J；l度电可使额定功率为100W的电烙铁正常工作
小时
12.
1W
=
J/S=
V?A。某用电器的功率是
40W，表示的物理意义是
。
13.
电流做功的过程实际就是电能转化为
的过程；一只“220V
100W’的电炉工作5分钟，电流做功为
J，说明5分钟内电炉消耗了
J的电能，同时得到
J的内能。
14.
萍萍家上月末抄表时电能表的示数是
，本月末抄表时电能表示数如图所示，本月萍萍家消耗的电能是
，若电价为0.6元/度，应交电费_______元。表盘上“2500R/kW·h”字样的意思是
，她家有一个“220V
2000W”的电热水器，该热水器正常工作0.5小时表盘转动
圈；
15.
用图甲电路测量额定电压为2.4V灯泡正常发光时的电阻，电压表应该接入
（填“1”或“2”）。当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.4V时，电流表的示数如图乙，则灯泡的额定电流是
A，灯泡正常发光时的电阻是
Ω。
16.
某电热器上标有“220V，1000W”字样，其中“220V”表示
，“1000W”表示
。该热水器正常工作2小时，消耗电能为
度。
17.
已知R1∶R2＝l∶2，当电阻Rl与R2并联在电路中时，电功率之比P1∶P2＝__________；当电阻R1与R2串联在电路中时，在相同时间内产生的热量之比Q1∶Q2=
__________。
18.
一只灯泡上标有“
220V、
110
W”字样，在正常工作时通过灯丝的电流是______A，该灯泡的灯丝电阻是______Ω，若将此灯接在110V的电路中，它的实际功率是______W。
19.
甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”，并联在220V的电源上，通过灯丝电流强度大的是______灯泡，灯丝电阻较大的是______灯泡，如果两灯泡的钨丝长短一样，则钨丝较粗的是______灯泡。
三、作图题（本大题2小题，共7分）
20.（1）如图所示为以实物电路，请画出所对应的电路图。
（2）请利用图所示器材，在虚框中画出
“伏安法测电阻”的电路图，并用笔画线连接对应的实物图
四、实验题（本大题2小题，共23分）
小璇到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8
V，电阻约为10
Ω。实
验室有如下器材：电源电压为6
V、电流表、电压表、滑动变阻器两只:R1(10
Ω
0.5
A)、R2(5
Ω　0.5
A)、R3(500Ω　1A)。
（1）电压表应选用________（填“0～3V”或“0～15V”）量程，滑动变阻
器应选用______
（选填“R1”或“R2”）。
请用笔画线代替导线，将图甲中的实物电路连接完整。开关闭合前，
变阻器滑片P应滑到最______端（选填“左”或“右”）。
按电路图正确连接后，闭合开关，灯泡不亮，电压表无示数，电流表
有示数。造成这种现象的原因可能是:
。
（4）排除故障后，故障排除后，U＝3.0
V时，灯泡的亮度偏______
(选填“亮”或“暗”)，要测小灯泡的额定功率，你的操作：把滑动变阻器滑片向____移动（选填“左”或“右”），直到电压表示数为_______，记
下
的示数。
（5）向左移动变阻器滑片，会看到灯泡变　　（填“暗”或“亮”）一些，说明小灯泡的实际功率与灯泡
有关。
（6）实验时，小璇回想起测电阻时，通过多次测量平均值，可减少实验误差。于是她做了3次实验，相关实验记录及数据处理见下表：
实验序号
电压表示数/V
电流表示数/A
功率/W
额定功率/W
1
3.0
0.36
1.08
2
3.8
0.40
1.52
3
4.5
0.42
1.89
这样处理数据的方法是否合理？
。请说明你的理由：
。
你认为正确测量结果额定功率P=
。小璇在多次测量中还发现：当电压表示数增大时，电压表与电流表示数之比
（选填“变大”、“变小”或“不变”），导致这一结果的原因是：
。
如图所示，物理实验小组探究“电流通过导
体产生热的多少与什么因素有关”的实验装置。两个透明容器
中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形
管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　
　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　
　相同的情况下，导体产生的热量与　
　大小是否有关的装置。
（3）实验中通过观察　
　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是(
)
A．探究电流与电压、电阻的关系
B．研究光的传播时，引入“光线”
C．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　
　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量
是　
　J。
四、计算题（本大题2小题，共12分）
23.如图所示的电路中，小灯泡上标有“3.8V
0.3A”的字样。开关S闭合，小灯泡正常发光，电流表的示数为0.2A．请通过计算回答：
（1）小灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）定值电阻R在1min内产生的热量是多少焦？
24.如图所示是调温型电熨斗的简化电路图，它的工作电压为220V．R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W．同时闭合S1和S2时为高温档，试求：
（1）低温档工作时，电路中的电流是多少？
（2）电阻R1的阻值是多少？
（3）高温档的电功率是多少？
《第十五章
电能与电功率》测试题答案
单项选择
1-5.CAAAC
6-10.ABDDC
填空题
1.5
5.4×106
10
1
1
用电器每秒做功40J
其他形式能
3×104
3×104
3×104
250kW·h
150
用电器每消耗1kW·h电能，电能表转盘转过2500圈
2500
1
0.3
8
电热器的额定电压为220V
电热器的额定功率为1000W
0.2
2:1
1:2
0.5
440
27.5
乙
甲
乙
作图题
（1）
（2）
实验题
（1）0~15V；R1；（2）
；左；（3）小灯泡短路；（4）暗；右；3.8V；电流表；（5）暗；两端电压
不合理；1、3的功率不是额定功率；1.52W；变大；小灯泡的电阻随温度的升高而增大；
（1）属于；（2）电流；电阻；（3）U形管内液面高度差；C；（4）2；200；
计算题
解：
（1）由题知，灯泡的额定电压3.8V，正常工作电流为0.3A，
所以，灯泡的额定功率：P额＝U额I＝3.8V×0.3A＝1.14W；
（2）由图知，灯与定值电阻R并联，电流表测R支路电流，即IR＝0.2A，
小灯泡正常发光，由并联电路特点可知，U＝UR＝U＝额＝3.8V，
由欧姆定律可得R的阻值；R＝＝＝19Ω；
（3）由焦耳定律可得，R在1min内产生的热量：
Q＝IR2Rt＝（0.2A）2×19Ω×60s＝45.6J。
答：（1）小灯泡L的额定功率是1.14W；
（2）定值电阻R的阻值是19Ω；
（3）定值电阻R在1min内产生的热量为45.6J。
解：（1）只闭合S1时为低温档，电功率为440W，
由P＝UI可得，电路中的电流：
I＝＝＝2A；
（2）只闭合S1时，R1与R2串联，电熨斗处于低温档，
由I＝可得，电路的总电阻：
R＝＝＝110Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R1的阻值：
R1＝R﹣R2＝110Ω﹣61.6Ω＝48.4Ω；
（3）同时闭合S1和S2时，电路为R1的简单电路，电熨斗处于高温档，
则高温档的电功率：
P高＝＝＝1000W。
答：（1）低温档工作时，电路中的电流是2A；
（2）电阻R1的阻值是48.4Ω；
（3）高温档的电功率是1000W。
6
0
6
8
1
15题图
14题图
图乙
3
