教科版九年级上册物理课件 第4章 全章易错专训（14张）

全章易错专训
第四章　 探究电流
JK版 九年级上
C
C
1
2
3

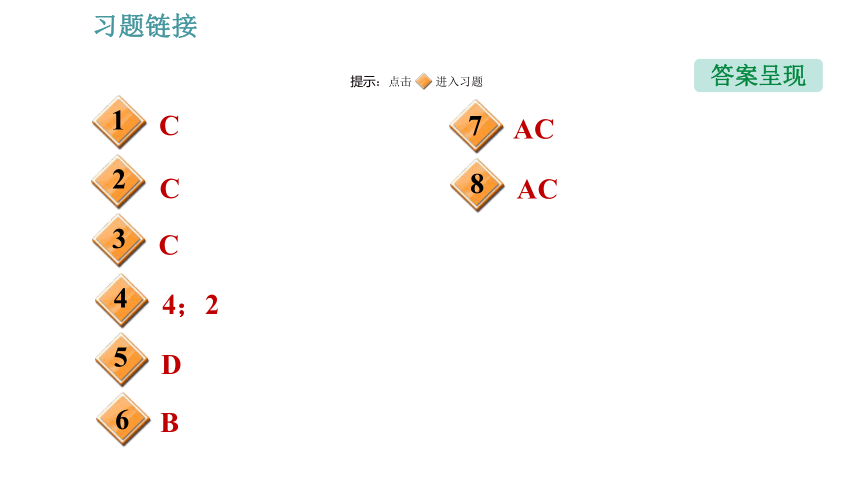

答案呈现
提示：点击 进入习题
4；2
D
B
4
5
6
C
7
8
AC
AC

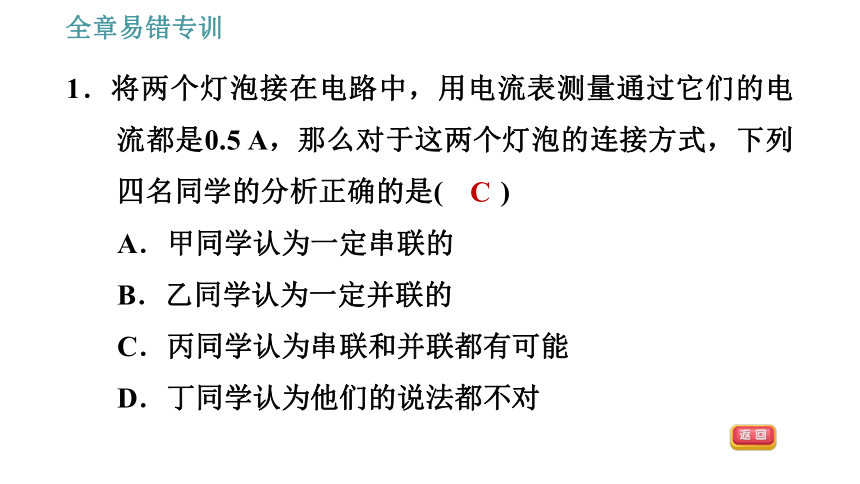

1．将两个灯泡接在电路中，用电流表测量通过它们的电流都是0.5 A，那么对于这两个灯泡的连接方式，下列四名同学的分析正确的是(　　)
A．甲同学认为一定串联的
B．乙同学认为一定并联的
C．丙同学认为串联和并联都有可能
D．丁同学认为他们的说法都不对
C

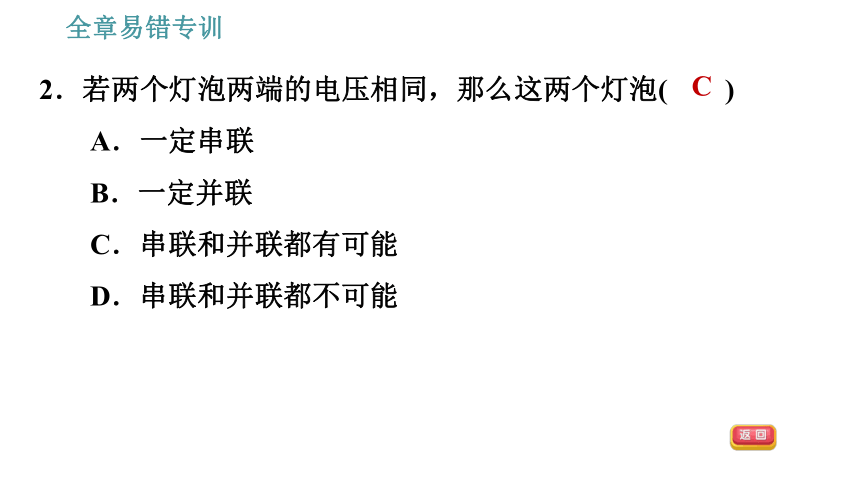

2．若两个灯泡两端的电压相同，那么这两个灯泡(　　)
A．一定串联
B．一定并联
C．串联和并联都有可能
D．串联和并联都不可能
C

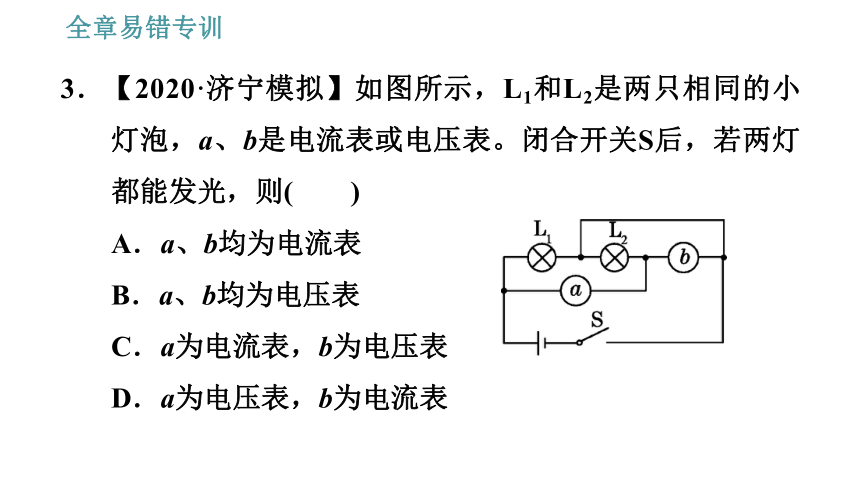

3．【2020·济宁模拟】如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则(　　)
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表

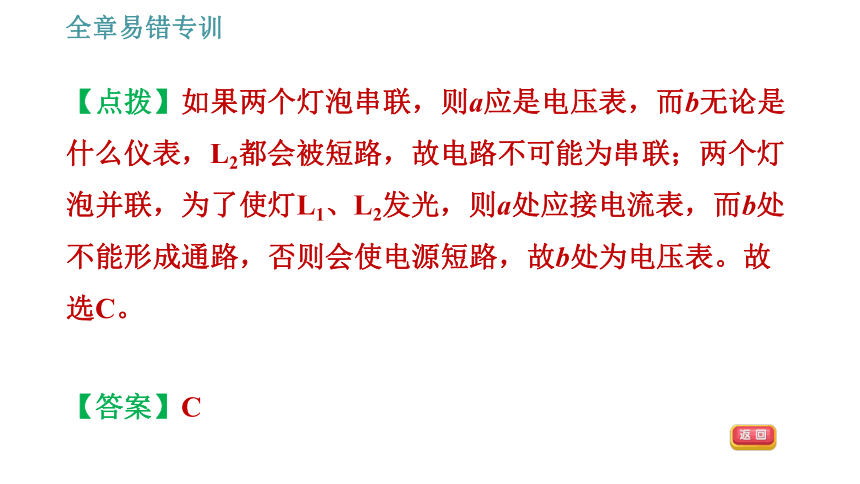

【点拨】如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联；两个灯泡并联，为了使灯L1、L2发光，则a处应接电流表，而b处不能形成通路，否则会使电源短路，故b处为电压表。故选C。
【答案】C

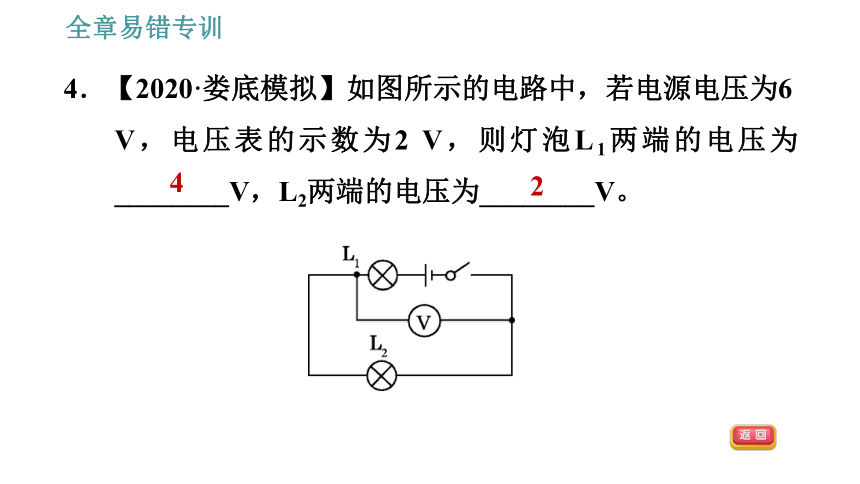

4．【2020·娄底模拟】如图所示的电路中，若电源电压为6 V，电压表的示数为2 V，则灯泡L1两端的电压为________V，L2两端的电压为________V。
4
2
5．【2020·深圳】在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所示，发现电压表示数为0，则原因可能是(　　)
A．L1开路
B．L1短路
C．L2开路
D．L2短路
【点拨】若 L1开路，L1、 L2 均不亮，并联后电压表示数为0，故A错误；若L1短路，L1不亮 、L2亮，并联后电压表示数为电源电压，故B错误；若L2开路，L1、L2均不亮，并联后电压表示数接近电源电压，故C错误；若L2短路，L1亮、 L2不亮，并联后电压表示数为0，故D正确。
【答案】D
6．【2021·成都青羊区期末】如图所示的电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是
(　　)
A．甲灯短路 B．乙灯短路
C．甲灯断路 D．乙灯断路
B
7．【多选】在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片向右移动时，灯泡变暗，则M、N应与滑动变阻器上的哪两个接线柱相连(　 　)
A．A和C
B．B和D
C．A和D
D．A和B
AC
8．【多选】在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是(　　)
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变大
【点拨】只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，无法改变通过电位器的电流，故A正确。把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路的电阻增大，电路中电流变小，故B错误。将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，可以改变通过电位器的电流，故C正确。只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路的电阻变小，故D错误。
【答案】AC
