全章易错专训
第六章　 电功率
JK版 九年级上
D
0.1；200；242
1
2
3

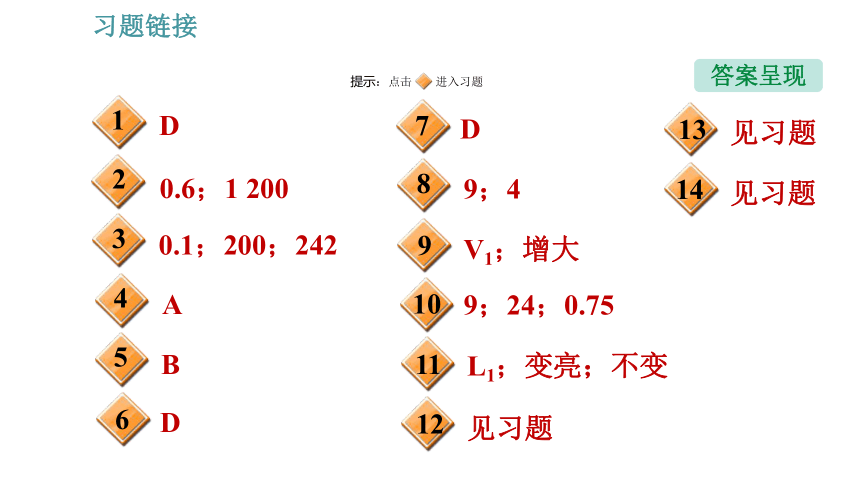

答案呈现
提示：点击 进入习题
A
B
D
4
5
6
0.6；1 200
V1；增大
7
8
9
D
9；4
见习题
10
11
12
9；24；0.75
L1；变亮；不变
见习题
13
14
见习题

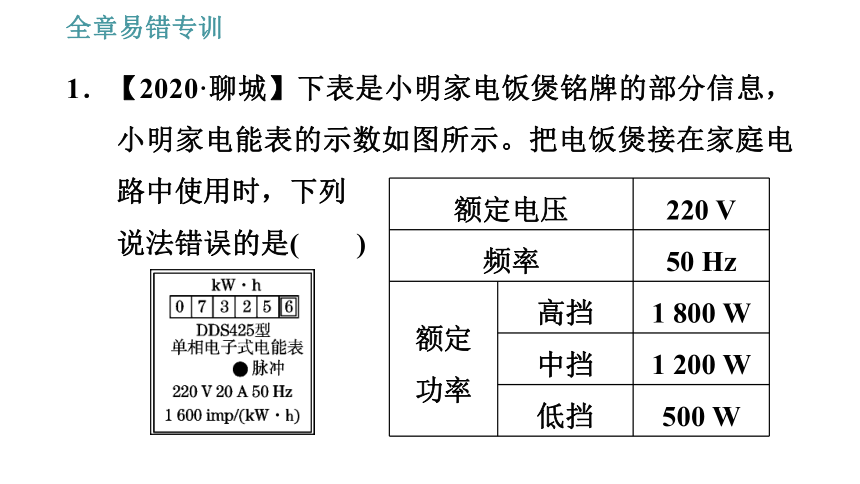

1．【2020·聊城】下表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示。把电饭煲接在家庭电路中使用时，下列
说法错误的是(　　)
额定电压
220 V
频率
50 Hz
额定
功率
高挡
1 800 W
中挡
1 200 W
低挡
500 W

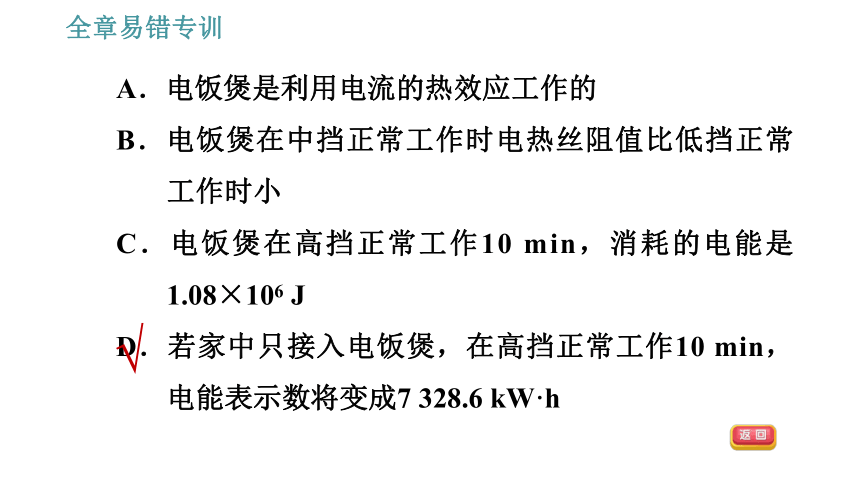

A．电饭煲是利用电流的热效应工作的
B．电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小
C．电饭煲在高挡正常工作10 min，消耗的电能是1.08×106 J
D．若家中只接入电饭煲，在高挡正常工作10 min，电能表示数将变成7 328.6 kW·h
√

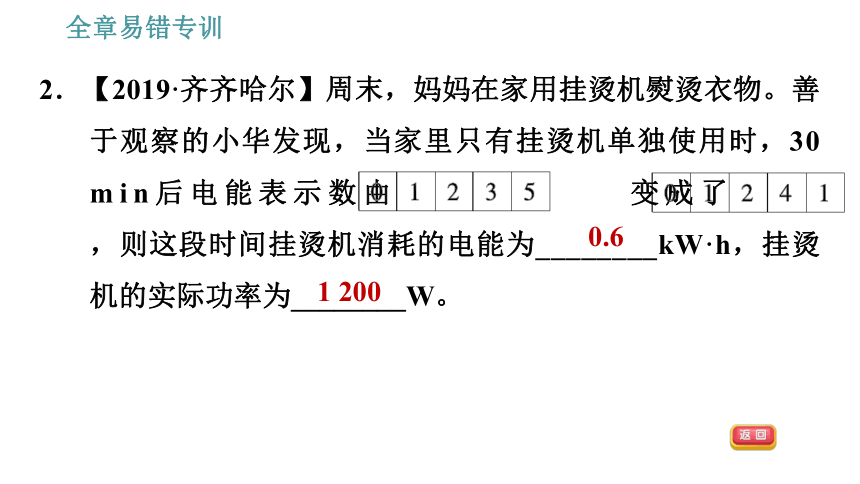

2．【2019·齐齐哈尔】周末，妈妈在家用挂烫机熨烫衣物。善于观察的小华发现，当家里只有挂烫机单独使用时，30 min后电能表示数由 变成了 ，则这段时间挂烫机消耗的电能为________kW·h，挂烫机的实际功率为________W。
0.6
1 200

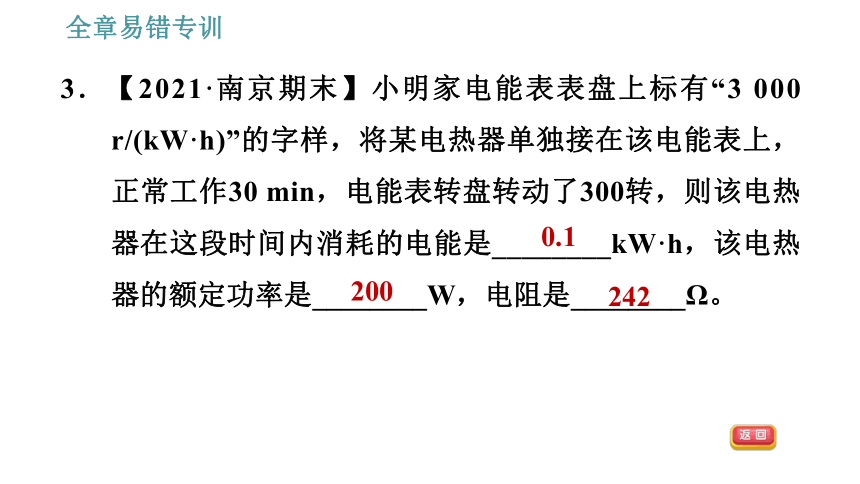

3．【2021·南京期末】小明家电能表表盘上标有“3 000 r/(kW·h)”的字样，将某电热器单独接在该电能表上，正常工作30 min，电能表转盘转动了300转，则该电热器在这段时间内消耗的电能是________kW·h，该电热器的额定功率是________W，电阻是________Ω。
0.1
200
242

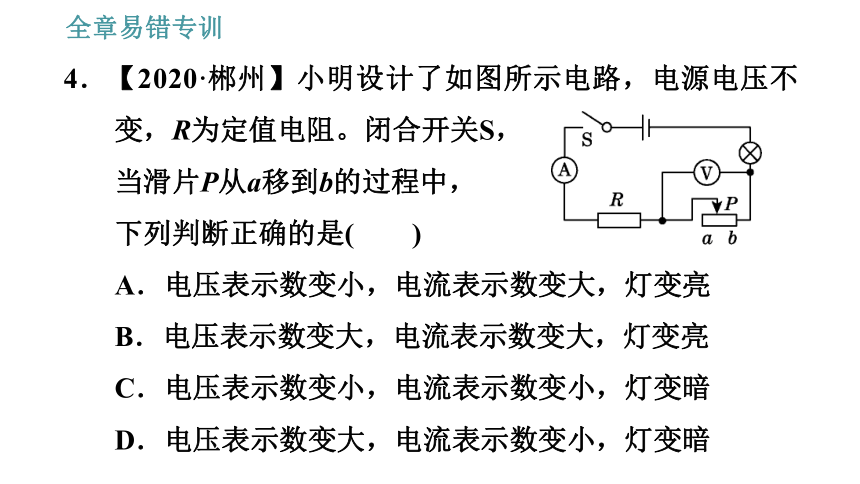

4．【2020·郴州】小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，
当滑片P从a移到b的过程中，
下列判断正确的是(　　)
A．电压表示数变小，电流表示数变大，灯变亮
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数变小，电流表示数变小，灯变暗
D．电压表示数变大，电流表示数变小，灯变暗
【答案】A

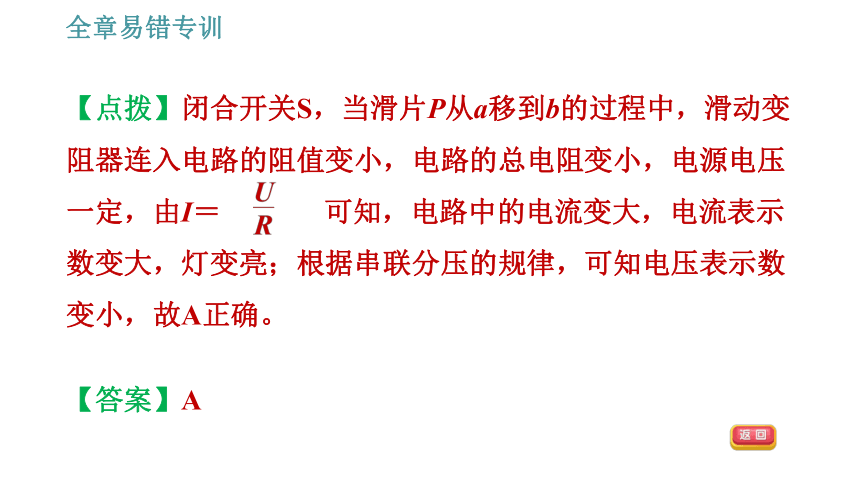

【点拨】闭合开关S，当滑片P从a移到b的过程中，滑动变阻器连入电路的阻值变小，电路的总电阻变小，电源电压一定，由I＝ 可知，电路中的电流变大，电流表示数变大，灯变亮；根据串联分压的规律，可知电压表示数变小，故A正确。

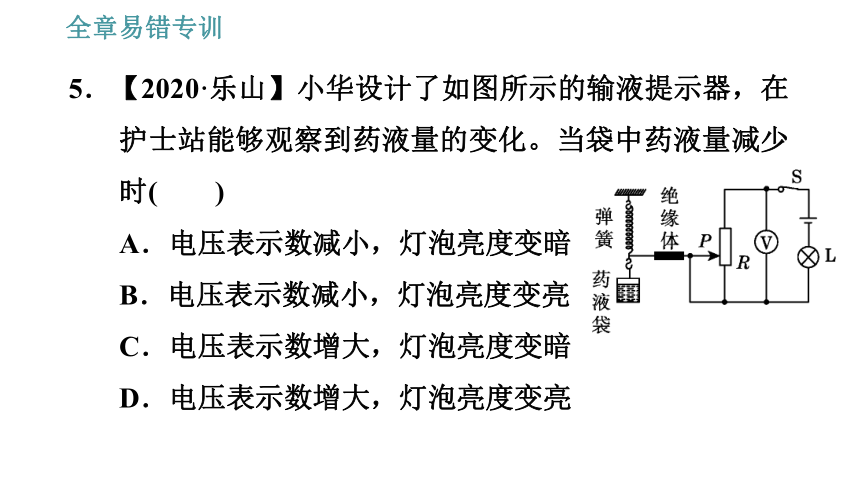

5．【2020·乐山】小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时(　　)
A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮

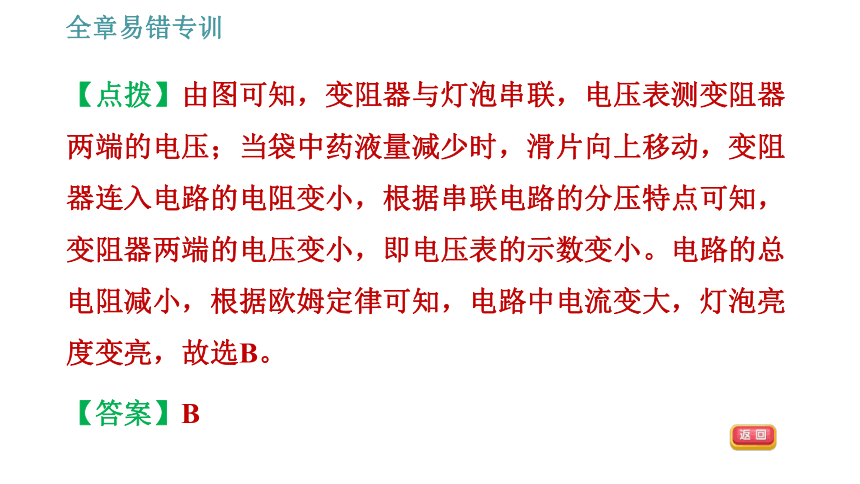

【点拨】由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小。电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮，故选B。
【答案】B

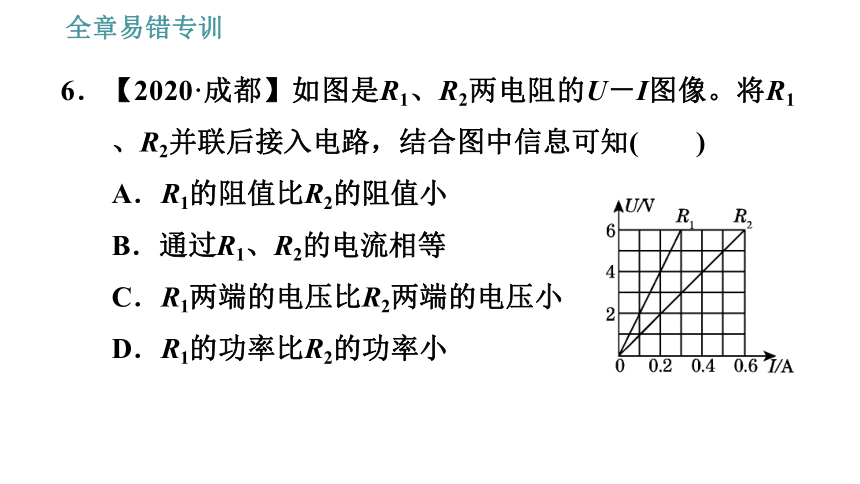

6．【2020·成都】如图是R1、R2两电阻的U－I图像。将R1、R2并联后接入电路，结合图中信息可知(　　)
A．R1的阻值比R2的阻值小
B．通过R1、R2的电流相等
C．R1两端的电压比R2两端的电压小
D．R1的功率比R2的功率小
【答案】D

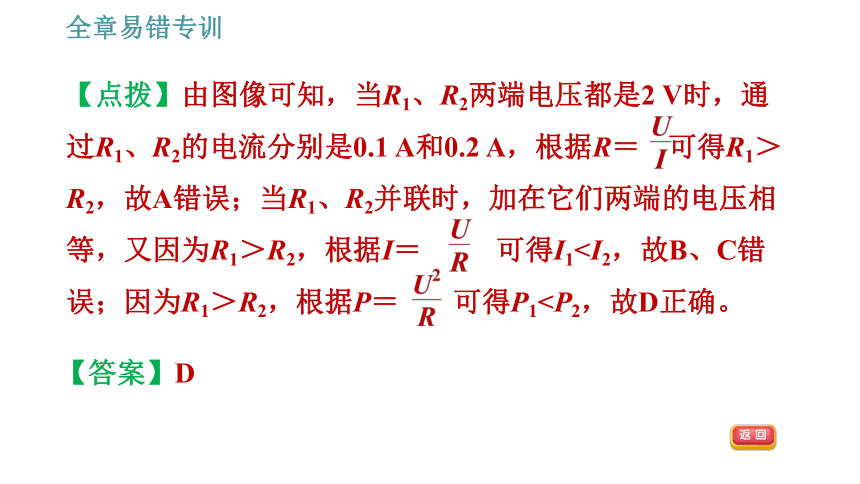

【点拨】由图像可知，当R1、R2两端电压都是2 V时，通过R1、R2的电流分别是0.1 A和0.2 A，根据R＝ 可得R1＞R2，故A错误；当R1、R2并联时，加在它们两端的电压相等，又因为R1＞R2，根据I＝ 可得I17．【2019·苏州】额定电压均为6 V的甲、乙两灯，I－U图线如图所示。下列说法正确的是(　　)
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4 ∶1
C．甲、乙两灯并联接在电压为2 V的
电源两端时，电阻之比为3 ∶2
D．甲、乙两灯串联接在电压为8 V的电源两端时，实际功率之比为1 ∶3
【点拨】由图可知，两灯的I－U的图线向电压的横轴偏折，所以甲、乙两灯的电阻随电压的增大而增大，故A错误；由图可知，6 V的额定电压下通过甲、乙两灯的电流之比是2:1，因此甲、乙两灯的额定功率之比是2:1，故B错误；由图可知，甲、乙两灯两端的电压都是2 V时，通过甲的电流是0.3 A，通过乙的电流是0.2 A，根据欧姆定律可知电阻之比是2:3，故C错误；甲、乙两灯串联在8 V电压的电源下，电路中电流相等，由图可知此时电路中电流是0.3 A，甲两端的电压是2 V，乙两端的电压是6 V，根据P＝UI可知，两灯实际功率之比是1:3，故D正确。
【答案】D
8．【2020·襄阳】如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则电源电压为________V，灯的功率变化量为________W。
【点拨】由甲图知，灯与滑动变阻器串联，电流表测整个电路的电流，电压表V1测灯两端的电压，电压表V2测的是滑动变阻器两端的电压，当滑动变阻器的滑片位于最右端时，滑动变阻器接入电路的阻值最大，根据欧姆定律可知，此时电路中的电流最小，由图乙知，此时滑动变阻器分得的电压为8 V，灯两端的电压为1 V，根据串联电路电压的特点知，电源电压为：U＝U1＋U2＝1 V＋8 V＝9 V；
灯正常发光时，此时电路中的电流最大，即灯正常发光时的电流为0.6 A，此时滑动变阻器分得的电压为2 V，灯两端的电压为：U1′＝U－U2′＝9 V－2 V＝7 V；灯的额定功率为：P额＝U1′I2＝7 V×0.6 A＝4.2 W；当滑片位于最右端时，灯消耗的功率为： P1＝U1I1＝1 V×0.2 A＝0.2 W；灯的功率变化量为： ΔP＝P额－P1＝4.2 W－0.2 W＝4 W。
【答案】9；4
9．【2019·福建】如图电路，电源电压不变，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是______(填“A”“V1”或“V2”)，电路的总功率______(填“增大”“减小”或“不变”)。
【答案】V1；增大
【点拨】由电路图可知，R1、R2串联，V1测R1两端电压，V2测R2两端电压；在滑片P从a端向b端移动过程中，滑动变阻器连入电路的电阻减小，所以电路中的电流I增大；R2两端的电压为：U2＝IR2，即V2示数增大；电源电压为：U＝U1＋U2，因为U不变、U2增大，所以U1减小，即V1的示数减小。电源电压不变，电路中的总电阻减小，由P＝
可知，电路的总功率增大。
10．【2020·辽阳】如图所示，电源电压不变，灯泡L1标有“6 V　3 W”，灯泡L2标有“6 V　6 W”，灯泡的电阻均不变。只闭合开关S、S1时，恰好一盏灯正常发光，另一盏灯比正常发光暗，则电源电压为________V。只闭合开关S、S2时，调节变阻器的滑片，使电压表的示数为3 V时，变阻器连入电路的
阻值为________Ω，此时灯泡L1
的实际功率为________W。
9
24
0.75
11. 在如图所示的电路中，电源电压为3 V，灯L1标有“3 V　1 W”，灯L2标有“3 V　2 W”，甲、乙两处分别接入电流表或电压表。当开关S1闭合、S2断开时，电路正常工作，则灯________比较亮；如果再闭合开关S2，则灯L1的亮度会________，电压表的示数将________。(忽略温度对
灯泡电阻的影响。)
L1
变亮
不变
12．【2020·扬州】如图所示电路中，电源电压不变，小灯泡L标有“3 V　1.2 W”的字样，R1、R2为定值电阻，R1＝15 Ω，R2＝30 Ω。当开关S闭合，S1、S2都断开时小灯泡L正常发光(不考虑温度对灯丝电阻的影响)。求：
(1)电压表的示数。
解：(1)当开关S闭合，S1、S2都断开时，L与R1串联，电压表测量R1两端的电压，小灯泡L正常发光，则电路中电流：I＝I额＝ ＝0.4 A，由I＝ 可得R1两端的电压，即电压表的示数为：U1＝I R1＝0.4 A×15 Ω＝6 V。
(2)当开关S、S1闭合，S2断开时，电流表的示数。
电源电压：U＝U1＋U额＝6 V＋3 V＝9 V；当开关S、S1闭合，S2断开时，L被短路，电路为R1的简单电路，电路中电流，即电流表的示数为：I′＝ ＝0.6 A。
(3)当开关S、S1、S2都闭合时，整个电路消耗的电功率。
当开关S、S1、S2都闭合时，R1与R2并联，由P＝UI＝ 可得整个电路消耗的电功率：P＝P1＋P2
＝ ＝8.1 W。
13．【2020·广元】如图所示，灯泡L标有“6 V　3 W”字样(不考虑灯丝电阻变化)，定值电阻R1＝28 Ω，当开关S1、S2、S3全部闭合时，灯泡正常发光，电流表示数为0.75 A。求：
(1)电源电压U。
解：(1)当开关S1、S2、S3均闭合时，R1被短路，灯L与R0并联，因为灯L正常发光，则有U＝U0＝UL＝6 V。
(2)定值电阻R0的大小。
通过小灯泡的电流IL＝ ＝0.5 A，通过R0的电流I0＝I－IL＝0.75 A－0.5 A＝0.25 A；由I＝ 可得，定值电阻R0的阻值R0＝
＝24 Ω。
(3)当S1闭合，S2、S3断开时，电路消耗的功率。
当开关S1闭合，S2和S3断开时，灯L与R1串联，由P＝ 可得小灯泡电阻RL＝ ＝12 Ω，电路总电阻R总＝RL＋R1＝12 Ω＋28 Ω＝40 Ω，电路消耗的功率P＝ ＝0.9 W。
14．【2020·常德】如图所示电路图中，已知定值电阻R1＝R2＝5 Ω，滑动变阻器R3的最大阻值为10 Ω，电源电压为12 V，电路中a处可能是电压表也可能是电流表。求：
(1)若只闭合开关S1，将滑动变阻器
的滑片滑至最左端，则电流表
A2的示数为多大？
解：(1)若只闭合开关S1，将滑动变阻器的滑片滑至最左端，变阻器接入电路的阻值最大为 10 Ω；①若a为电压表，此时R1、R2与变阻器的最大电阻串联，电流表A2测电路中的电流，由欧姆定律和电阻的串联关系可得，电流表A2的示数为I＝ ＝0.6 A；②若a为电流表，此时R1、R2被短路，电路为变阻器最大电阻的简单电路，由欧姆定律可得，电流表A2的示数为I′＝ ＝1.2 A。
(2)若同时闭合开关S1、S2，将滑动变阻器滑片滑至其中点，此时滑动变阻器消耗的电功率为多大？
若同时闭合开关S1、S2，将滑动变阻器滑片滑至其中点，变阻器接入电路的阻值为5欧；①若a为电流表，则R1、R2与变阻器并联，滑动变阻器消耗的电功率：P3＝ ＝28.8 W；②若a为电压表，则R2与变阻器被短路，此时变阻器消耗的功率为0 W。
