第四节 练习使用多用电表专题练习 Word版含答案

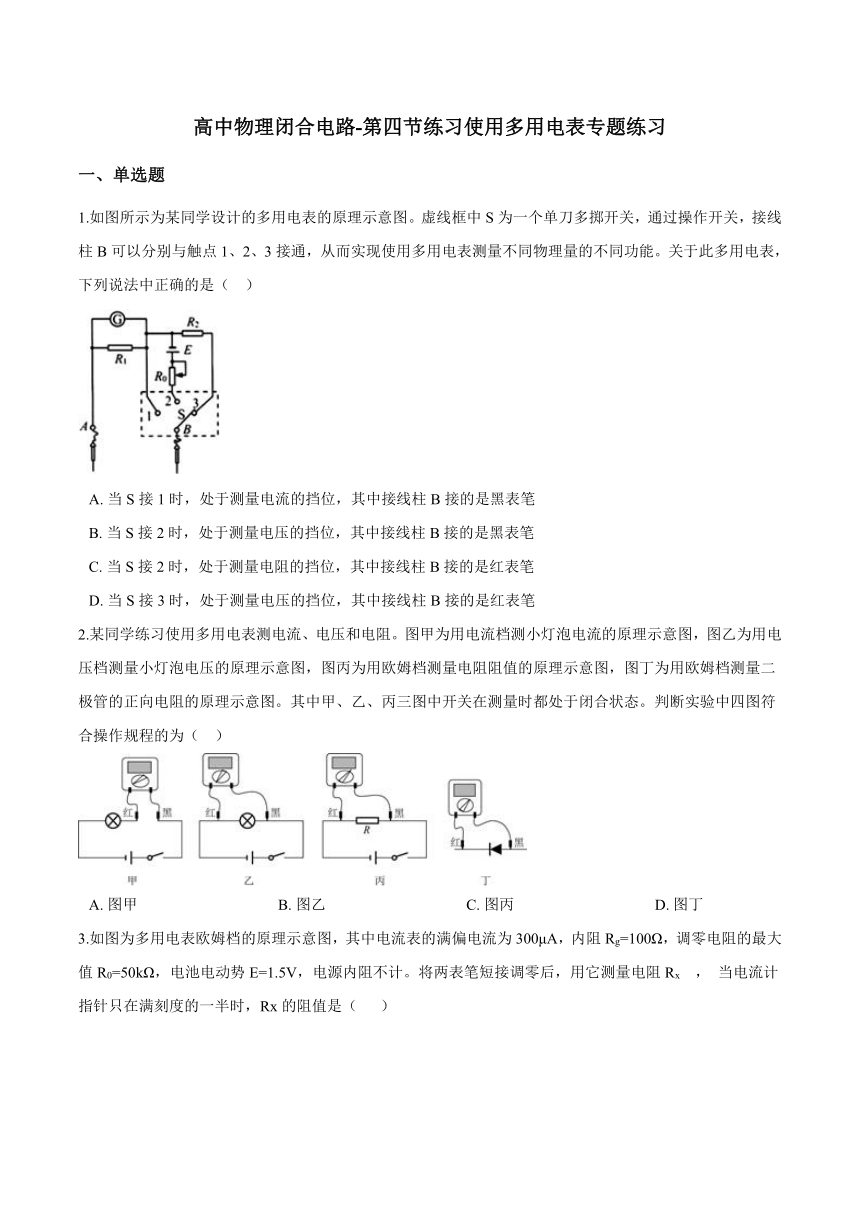

高中物理闭合电路-第四节练习使用多用电表专题练习
一、单选题
1.如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（?? ）
A.?当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔
B.?当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C.?当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔
D.?当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
2.某同学练习使用多用电表测电流、电压和电阻。图甲为用电流档测小灯泡电流的原理示意图，图乙为用电压档测量小灯泡电压的原理示意图，图丙为用欧姆档测量电阻阻值的原理示意图，图丁为用欧姆档测量二极管的正向电阻的原理示意图。其中甲、乙、丙三图中开关在测量时都处于闭合状态。判断实验中四图符合操作规程的为（?? ）
A.?图甲?????????????????????????????????????B.?图乙?????????????????????????????????????C.?图丙?????????????????????????????????????D.?图丁

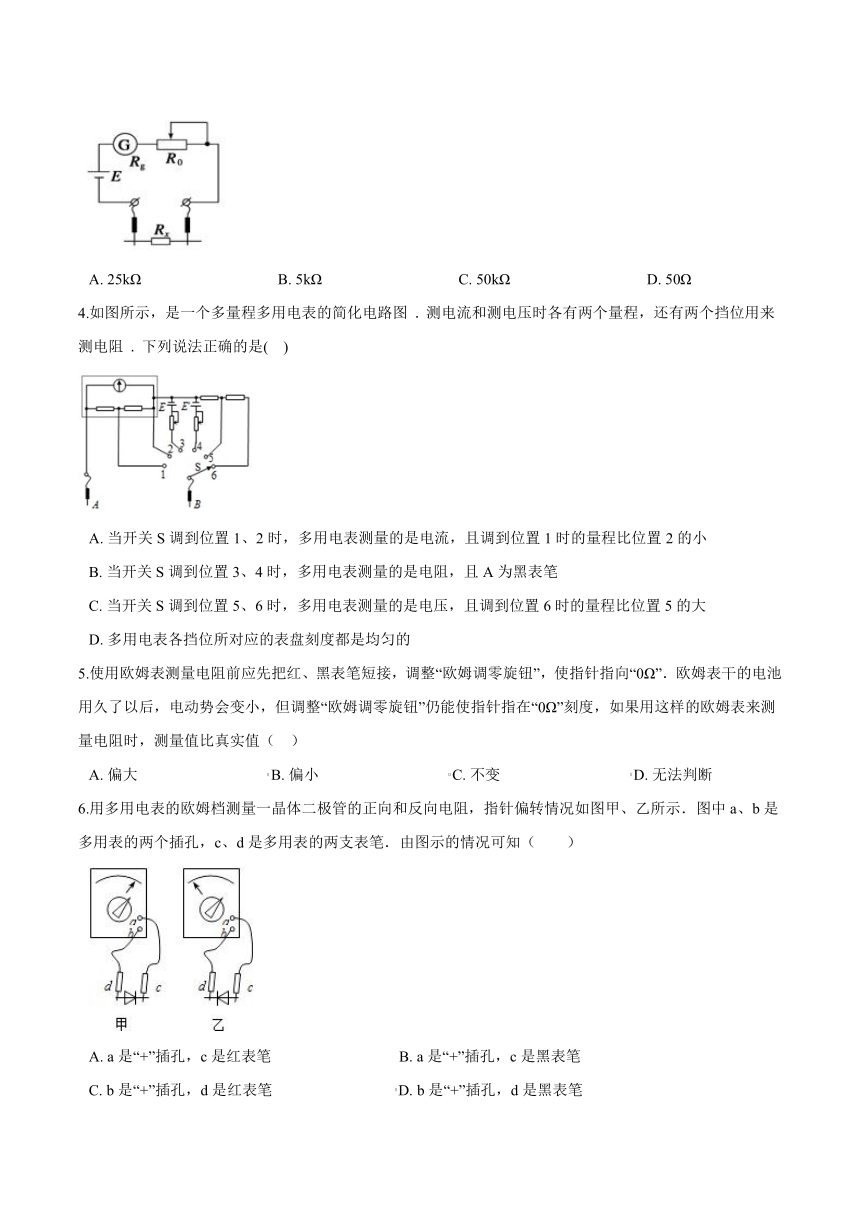

3.如图为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻Rg=100Ω，调零电阻的最大值R0=50kΩ，电池电动势E=1.5V，电源内阻不计。将两表笔短接调零后，用它测量电阻Rx ， 当电流计指针只在满刻度的一半时，Rx的阻值是（???? ）
A.?25kΩ????????????????????????????????????B.?5kΩ????????????????????????????????????C.?50kΩ????????????????????????????????????D.?50Ω
4.如图所示，是一个多量程多用电表的简化电路图 . 测电流和测电压时各有两个量程，还有两个挡位用来测电阻 . 下列说法正确的是(?? )
A.?当开关S调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小
B.?当开关S调到位置3、4时，多用电表测量的是电阻，且A为黑表笔
C.?当开关S调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大
D.?多用电表各挡位所对应的表盘刻度都是均匀的
5.使用欧姆表测量电阻前应先把红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”．欧姆表干的电池用久了以后，电动势会变小，但调整“欧姆调零旋钮”仍能使指针指在“0Ω”刻度，如果用这样的欧姆表来测量电阻时，测量值比真实值（?? ）
A.?偏大??????????????????????????????????B.?偏小??????????????????????????????????C.?不变??????????????????????????????????D.?无法判断
6.用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（　　）
A.?a是“+”插孔，c是红表笔?????????????????????????????????B.?a是“+”插孔，c是黑表笔
C.?b是“+”插孔，d是红表笔????????????????????????????????D.?b是“+”插孔，d是黑表笔
7.多用表调到欧姆档时，其内部等效电路下列那个是正确的（　　）
A.???????????B.???????????C.???????????D.?
8.关于欧姆表及其使用中的问题，下列说法中正确的是（　　）
A.?接欧姆表内电源负极的应是黑表笔?????????????? B.?换挡后，都要重新调节调零电阻，使指针指到满刻度
C.?表盘刻度最左边所表示的电阻阻值的零???????D.?表盘上所标明的电阻阻值刻度是均匀的
9.将灵敏电流计G串联一个电阻R，此组合可以用来测电压．现将该组合与一标准电压表并联，如图所示，对某一电路进行测量，发现测出的电压总比标准电压表测出的值略微偏小．为了使其读数准确，应在串联电阻R上再 （　　）
A.?串联一个阻值适当的大电阻????????????????????????????????B.?串联一个阻值适当的小电阻
C.?并联一个电阻值适当的大电阻?????????????????????????????D.?并联一个阻值适当的小电阻
10.使用多用电表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（? ）
A.?比真实值大?????????????B.?比真实值小?????????????C.?与真实值相等?????????????D.?可能比真实值大，也可能小
11.用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正（+）插孔，则（　　）
A.?前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表
B.?前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表
C.?前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表
D.?前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
12.如图所示，直接使用多用电表测量电流表的电阻，已知多用电表欧姆挡所选的倍率是×1 Ω挡，且已欧姆调零，两电表均正常工作．测量时电流表示数为52mA，欧姆表示数如图所示，则下列说法错误的是（? ??）
????????
A.a和b是多用电表的两个表笔，则表笔a为黑色??????????
B.?电流表的内阻约为14.0Ω
C.?由计算可知多用电表内电池的电动势约为1.5V??????????
D.?为了使电阻的测量值比较准确，应该用两手分别将两表笔与电流表接线柱紧紧捏在一起，以使两者接触良好
二、填空题
13.一多用电表的电阻挡三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进一步测量，应换到________挡．如果换挡后立即用表笔连接电阻进行读数，那么缺少的步骤是________.
14.如图所示的四个欧姆表的表盘图中，可能正确的是________。某同学想通过一个多用表中的欧姆挡，直接去测量电压表（量程为10V）的内阻（大约为三十千欧），欧姆挡的选择开关拨至________挡。（选填“×10”或“×100”或“×1k”）
15.为确定某电子元件的电气特性，用多用表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转过大，因此需选择________倍率的电阻挡(填“×10”或“×1k”)，并________再进行测量，多用表的示数如图所示，测量结果为________Ω.
?
16.图示为简单欧姆表原理示意图，其中电流表的偏电流 IR =300 μ A,内阻 Rg =100 Ω ，可变电阻R的最大阻值为10k Ω ，电池的电动势E=1.5V,内阻r=0.5 Ω ，图中与接线柱A相连的表笔颜色应是________色，接正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则 Rx =________k Ω .若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx其测量结果与原结果相比较________（填“变大”、“变小”或“不变”）。
三、综合题
17.某同学用量程为1 mA、内阻为211 Ω 的表头按图示电路改装成量程分别为1 V和1 A的多用电表。图中 R1 和 R2 为定值电阻，S为开关。
回答下列问题：
（1）开关S闭合时，多用电表用于测量________（填“电流”、“电压”）；
（2）定值电阻的阻值 R1 ?= ________Ω， R2 ?= ________Ω。（结果取3位有效数字）
18.如图甲所示是一个简单的多用电表的电路原理图。
（1）当闭合开关________，断开开关________，可作电流表用；
（2）当闭合开关________，断开开关________，可作电压表用；
（3）当闭合开关________，断开开关________，可作欧姆表用；
（4）某个多用电表的面板如图乙所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的黑红表笔短接时，表针恰好指在电流满刻度处，则此时欧姆表的内电阻值为________。A、C、E刻度处对应的电阻值分别是________、________、________。
19.如图甲所示，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流Ig＝10 mA，电流表内阻Rg＝7.5 Ω，A、B为接线柱。
（1）用一条导线把A、B直接连起来，要使电流表恰好达到满偏，应把可变电阻R1调为多少？
（2）调至满偏后保持R1的值不变，如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？
（3）如果电流表表盘如图乙所示，请把表盘上的电流刻度改为对应的电阻刻度。
参考答案
1.【答案】 A
【解析】BC．多用电表保证“红进黑出” 当S接2时，电表内部有电源，处于测量电阻的挡位，其中接线柱B接的是黑表笔，BC不符合题意；
A．当S接1时，表头与R1并联，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，A符合题意；
D．当S接3时，表头与R1并联后再与R2串联，处于测量电压的挡位，其中接线柱B接的是黑表笔，D不符合题意。
故答案为：A。
2.【答案】 D
【解析】A．图甲为用电流档测小灯泡电流的原理示意图，红表笔应接电势高处，A不符合题意；
B．图乙为用电压档测量小灯泡电压的原理示意图，红表笔应接电势高处，则红表笔与黑表笔位置错误，B不符合题意；
C．图丙为用欧姆档测量电阻阻值的原理示意图，必须将所测电阻移出电路，单独测量即可，C不符合题意；
D．图丁为用欧姆档测量二极管的正向电阻的原理示意图，根据红进黑出可知，电流从红表笔流进，因此即可测量正向电阻，D符合题意。
故答案为：D。
3.【答案】 B
【解析】欧姆表的中值电阻 R中 等于欧姆表的内电阻 R总 ，根据闭合电路欧姆定律，满偏时 Ig=ER总
当电流计指针指在满刻度的 12 时 12Ig=ER总+Rx
联立解得 Rx=E12Ig-R总
联立可得：Rx=5kΩ。
故答案为：B。
4.【答案】 C
【解析】A.是电流表时电流计应与电阻并联，由图可知当转换开关S旋到位置1、2位置是电流表，并联电阻越小，量程大，即调到位置1时的量程比位置2的大，则A不符合题意；
B.欧姆表要联接电源，则开关S调到3、4两个位置上时，多用电表测量的是电阻，红表笔在内部接电源的负极，则A为红表笔。B不符合题意；
C.要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时，测量电压，电流表所串联的电阻越大，所测量电压值越大，故当转换开关S旋到6的量程比旋到5的量程大。C符合题意。
D.电流、电压挡的刻度都是均匀的，电阻挡的刻度不均匀，左边密右边疏，D不符合题意。
故答案为：C
5.【答案】 A
【解析】解：
欧姆表调零时，Im= ER内 ，R内= EIm ，电池用久了，电源电动势E变小内阻增大，欧姆表调零时，内阻变小；
应用欧姆表测电阻时，I= ER内+R测 = ImR内R内+R测 = Im1+R测R内 ，由于R内偏小，
则电流I偏小，欧姆表指针偏转角度较小，电阻测量值偏大，故A正确，BCD错误．
故选：A．
6.【答案】A
【解析】解：甲图指针偏转较大，说明阻值较小，则甲图是二极管正极接多用电表内部电源的正极，根据多用电表的特点内部电源的正极连接的是“﹣”插孔，所以b孔对应的是“﹣”插孔，a孔对应的是“+”插孔，“+”插孔应该插入的是红表笔，所以A正确， 故选：A．
7.【答案】C
【解析】解：多用电表调到欧姆档时，其内部应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔与电池的负极相连，根据表头的左正右负，可知左端是红表笔，右端是黑表笔．故C正确． 故选：C
8.【答案】B
【解析】解：A、欧姆表内部有电源，与被测电阻组成了闭合回路，为使指针从左向右移动，则电源负极的应是红表笔相连，故A错误； B、每次换挡后都必须重新进行短接调零，故B正确；
C、表盘刻度最左边表示电流为零，而电阻阻值则为无穷大，故C错误；
D、电流I= ER+r ，电流与电阻不成反比，所以刻度盘上的刻度是不均匀的，左边密右边疏，故D错误；
故选：B．
9.【答案】C
【解析】解：电压表由表头G和电阻R串联而成，发现此电压表的读数比准确值稍微小一些，说明加上相同电压时，电流偏小；要使电流适当大些，故需要略微减少电阻R的值，可以与电阻R并联电阻实现，但电压表的读数比准确值稍微小一些，故并联电阻要比R大得多，故ABD错误，C正确； 故选：C．
10.【答案】 B
【解析】两手同时接触两表笔的金属杆，相当于被测电阻与人体电阻并联，测出电阻为二者并联阻值，比被测电阻真实值小，故选项B符合题意。
故答案为：B。
11.【答案】B
【解析】解：用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表；故B正确． 故选：B
12.【答案】 D
【解析】多用电表在使用时必须使电流从红表笔（正接线柱）流进，黑表笔（负接线柱）流出，串联的电流表也必须使电流从正接线柱流进，负接线柱流出，所以可以判断电流是从a表笔流出的为黑表笔，A符合题意；从图中可知电流表的内阻约14.0×1=14.0Ω；B符合题意；根据中值电阻规律可知在×1档位时，多用表的内阻为15Ω，根据欧姆定律可得电表的电池的电动势为 E=0.052×(14+15)≈1.5V ，C符合题意；人是导体，人与导体接触时，人与导体并联，并联阻值小于电阻阻值，用欧姆表测电阻时，不应用两手将表笔和待测电阻两端捏紧，D错误，符合题意．
故答案为：D
13.【答案】 ×100；重新进行电阻调零
【解析】用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小说明阻值较大，应换用大量程，故换到×100挡；换挡后应该重新进行电阻调零。
14.【答案】 C；×1k
【解析】欧姆挡表盘的刻度是不均匀的，最右端电阻为0，靠近右侧刻度较为稀疏，中间区域较为均匀，左侧区域较为密集，最左端电阻为无穷大，所以C表盘符合。电压表内阻约为三十千欧，为了使指针尽量指在表盘的中间区域，所以选择×1k挡。
15.【答案】 ×1k；欧姆调零；7000
【解析】选用“×100”倍率的电阻档测量，发现多用表指针偏转过小，说明所选挡位太小，为准确测量，需要选择×1k倍率的电阻档，然后重新进行欧姆调零；
由图示可知，电阻测量值为7×1000Ω=7000Ω。
16.【答案】 红；5；变大
【解析】欧姆表是电流表改装的，必须满足电流的方向“+”进“-”出，即回路中电流从标有“+”标志的红表笔进去，所以与A相连的表笔颜色是红色；
当两表笔短接（即 Rx=0 ）时，电流表应调至满偏电流Ig ， 设此时欧姆表的内阻为R内此时有关系： Ig=ER内 ，得 R内=EIg=1.5300×10-6Ω=5kΩ ；，当指针指在刻度盘的正中央时： I=Ig2
有： Ig2=ER内+Rx ，代入数据可得： RX=R内=5kΩ ；
当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流 Ig 不变，由公式：
Ig=ER内 ，欧姆表内阻 R内 得调小，待测电阻的测量值是通过电流表的示数体现出来的，由 I=ER内+Rx=Ig1+RxR内 ，可知当 R内 变小时， I 变小，指针跟原来的位置相比偏左了，故欧姆表的示数变大了。
17.【答案】 （1）电流
（2）1.00；789
【解析】（1）开关S闭合时，并联分流电阻电流量程扩大，是电流表；（2）开关S断开时，电压量程为1V，故： R2=UIg-Rg=10.001-211=789Ω ；
R1=UVIA-Ig=11-0.001≈1.00Ω

18.【答案】 （1）S1；S2、S3
（2）S2；S1、S3
（3）S3；S1、S2
（4）1500Ω；∞；1500Ω；0
【解析】（1）由图示电路图可知，当闭合开关S1 ， 断开开关S2、S3 ， 可作电流表用；（2）由图示电路图可知，当闭合开关S2 ， 断开开关S1、S3 ， G与定值电阻串联，可作电压表用；（3）由图示电路图可知，当闭合开关S3 ， 断开开关S1、S2 ， G与电源相连，可作欧姆表用；（4）欧姆表内阻：R内= EIg = 1.5V0.001A =1500Ω；表头满偏电流为1mA，A、B、C、D、E平分表示刻度的那段圆弧AE，则：IA=0mA，IC=0.5mA，IE=1mA，由闭合电路的欧姆定律可知，A、C、E刻度处对应的电阻值分别是∞Ω； 1500Ω；0Ω。
19.【答案】 （1）解：由闭合电路的欧姆定律得Ig＝ ERg+r+R1 ，整理可得：
R1＝ EIg －Rg－r＝ (1.50.01-7.5-0.5) Ω＝142 Ω
（2）解：把任意电阻R接到A、B之间，设电流表读数为I，则
I＝ ERg+r+R1+R
解得：R＝ EI －（Rg＋r＋R1）＝ 1.5VI －150 Ω
（3）解：由任意电阻R的表达式可得：
当I＝0时，R＝∞；
当I＝2 mA时，R＝600 Ω；
当I＝4 mA时，R＝225 Ω；
当I＝6 mA时，R＝100 Ω；
当I＝8 mA时，R＝37.5 Ω；
当I＝10 mA时，R＝0
【解析】此题属于基础题型，灵敏电流计改装成欧姆表利用的是闭合回路的欧姆定律，利用电流的大小来反映被测电阻阻值的大小，电流计的最大刻度为欧姆表的零刻度，对应不同的刻度所代表的阻值大小并不是简单的正比关系，都需要利用闭合回路的欧姆定律进行计算得出。
