沪粤版九年级上册物理习题课件 第13章 13.2.1 电路的组成（20张）

第十三章 　探究简单电路
HY版 九年级上
第2节 电路的组成和连接方式
第1课时　电路的组成

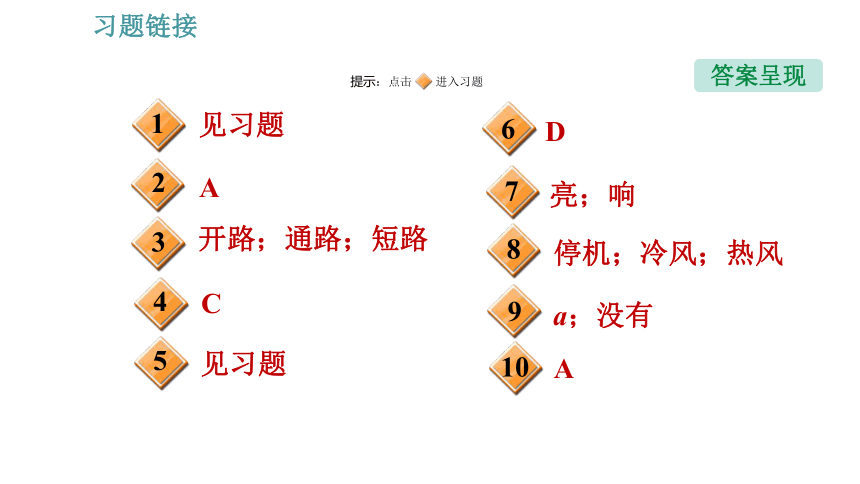

见习题
开路；通路；短路
1
2
3
答案呈现
C
见习题
D
4
5
6
A
a；没有
7
8
9
A
10
亮；响
停机；冷风；热风
提示：点击 进入习题

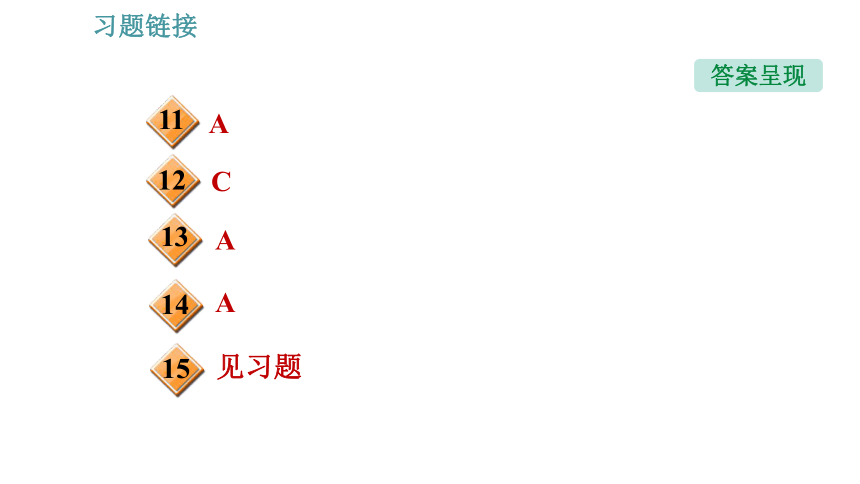

答案呈现
A
14
13
15
见习题
A
11
A
12
C

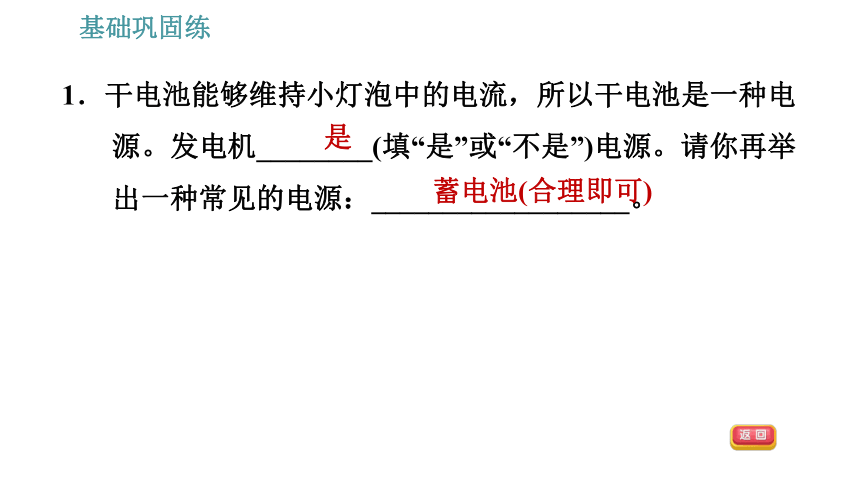

1．干电池能够维持小灯泡中的电流，所以干电池是一种电源。发电机________(填“是”或“不是”)电源。请你再举出一种常见的电源：__________________。
是
蓄电池(合理即可)

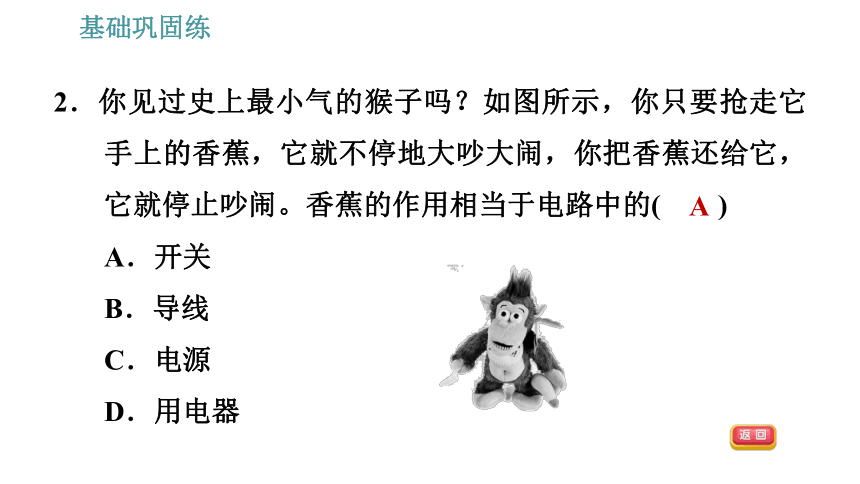

2．你见过史上最小气的猴子吗？如图所示，你只要抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的(　　)
A．开关
B．导线
C．电源
D．用电器
A
3．如图所示，当开关S1、S2断开时，电路是__________；当S1闭合、S2断开时，电路是________；当S1、S2都闭合时，电路是________。(均填“通路”“开路”或“短路”)
开路
通路
短路　
4. 如图所示的是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是(　　)
C
5．【2021·四川宜宾九年级期末】用笔画线代替导线，按左边的电路图把右边的实物图连接完整。
解：如图所示。

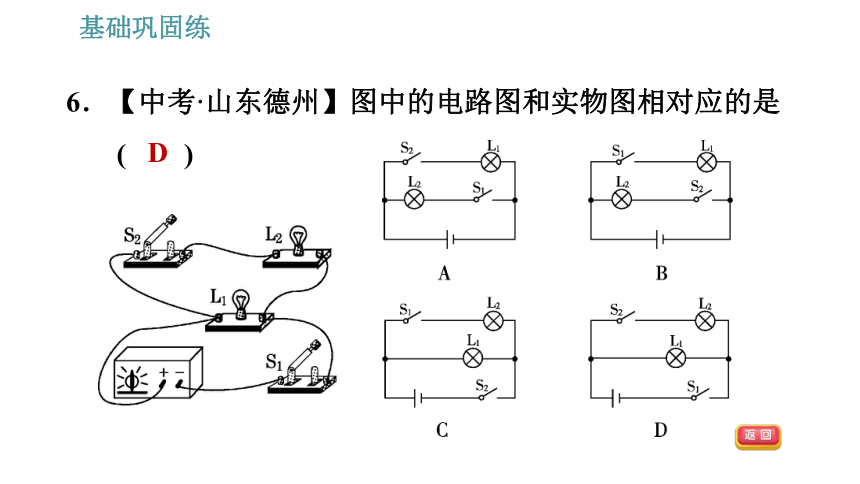

6．【中考·山东德州】图中的电路图和实物图相对应的是
(　　)
D
7．【安徽合肥瑶海区期末】如图所示的是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯______、电铃________。
【点拨】当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，灯泡和电铃串联，此时灯亮、电铃响。
【答案】亮；响
8．电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风。选择开关放在“热风”“冷风”“停机”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是________的位置；2－3位置是________的位置；
3－4位置是________的位置。
停机
冷风
热风
9.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中________(填“a”或“b”) 处剪断导线，拆除前起爆器上________
(填“有”或“没有”)电流通过。
a
没有
10．【教材改编题】对如图所示的三个电路，状态判断正确的是(　　)
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
A
11．【安徽东至县二模】如图所示的电路连接正确的是
(　　)
A
12．现代战争中使用了很多新型炸弹，有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪。这种炸弹的破坏方式主要是(　　)
A．炸塌厂房
B．炸毁发电机
C．使输电设备短路
D．切断输电线
C
13．【2020·天津】下图是一个简化了的玩具警车电路图。若只让电动机M工作，应(　　)
A．只闭合S1
B．只闭合S2
C．S1、S2都闭合
D．S1、S2都断开
A
14．【新题】共享单车在车筐底部覆盖着太阳能发电板(如图所示)，通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。此时在太阳能发电板和蓄电池的电路中，发电板相当于(　　)
A．电源
B．用电器
C．导线
D．开关
A
15．野营时，小红携带的手电筒不发光了，请你帮她找出原因。
(1)请根据图中手电筒的结构示意图，将电路图画完整。
解：(1)如图所示。
(2)写出手电筒不发光的三种可能原因：
①____________________________________；
②____________________________________；
③____________________________________。
电池没电了
灯泡灯丝断了
开关接触不良
