沪粤版九年级上册物理习题课件 第13章 13.5 怎样认识和测量电压（22张）

第十三章 　探究简单电路
HY版 九年级上
第5节 怎样认识和测量电压
D
0.9
1
2
3

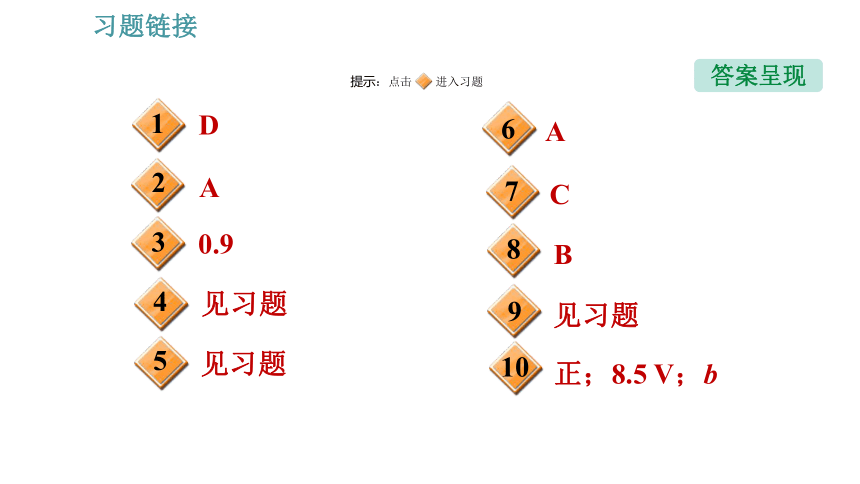

答案呈现
见习题
见习题
A
4
5
6
A
见习题
7
8
9
正；8.5 V；b
10
C
B
提示：点击 进入习题
答案呈现
B
14
13
15
16
C
C
A
11
2.2
12
见习题
17
见习题
1．下列关于电压的说法不正确的是(　　)
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
D
2．【2020·四川成都】工作和生活中，手机已成为人们常用的工具。某智能手机的电池电压最接近(　　)
A．4 V
B．110 V
C．220 V
D．380 V
A

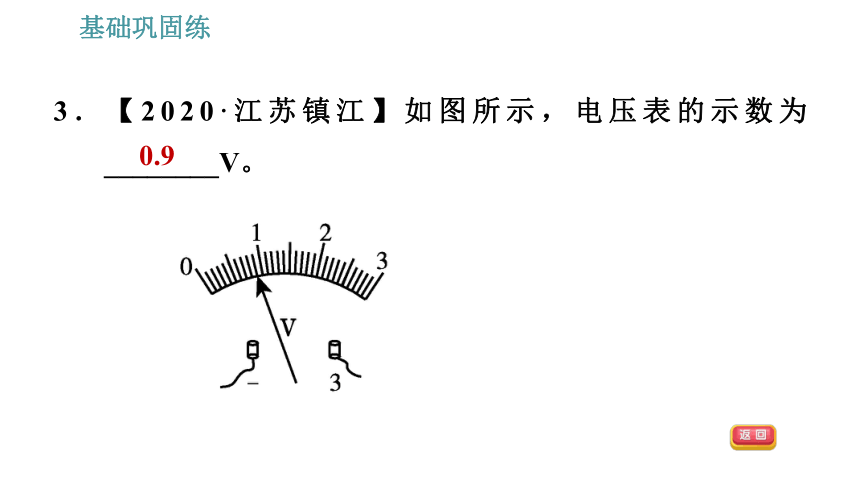

3．【2020·江苏镇江】如图所示，电压表的示数为________V。
0.9
4．请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3 V的量程。
解：如图所示。

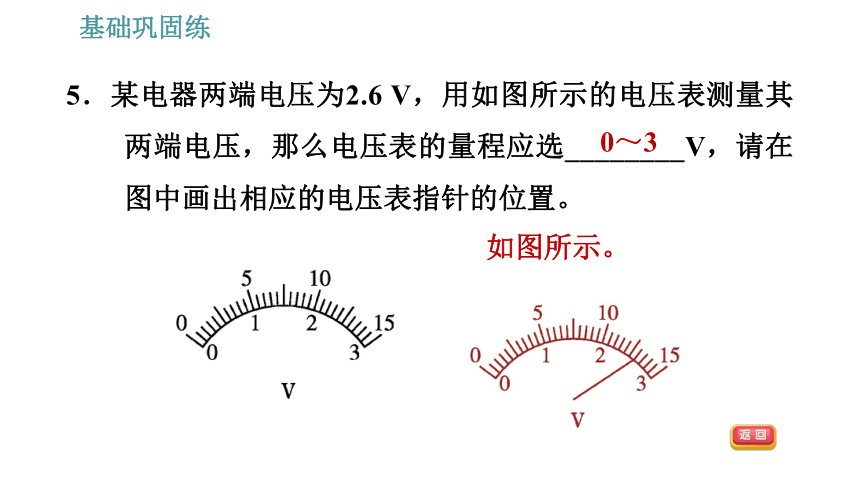

5．某电器两端电压为2.6 V，用如图所示的电压表测量其两端电压，那么电压表的量程应选________V，请在图中画出相应的电压表指针的位置。
0～3
如图所示。

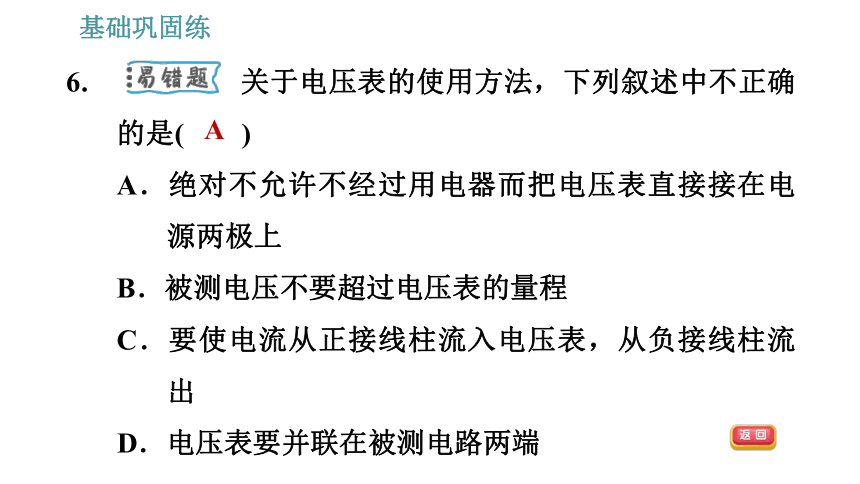

6. 关于电压表的使用方法，下列叙述中不正确的是(　　)
A．绝对不允许不经过用电器而把电压表直接接在电源两极上
B．被测电压不要超过电压表的量程
C．要使电流从正接线柱流入电压表，从负接线柱流出
D．电压表要并联在被测电路两端
A
7．【2021·江苏无锡期中】如图所示的电路图中，能用电压表正确测出L1两端电压的是(　　)
C
8. 【中考·湖南益阳】在如图所示的电路中，开关闭合后电压表测量的是(　　)
A．L1两端的电压
B．L1和L2两端的电压
C．L3和电源两端的电压
D．电源两端电压
B
9．甲、乙、丙三位同学在做“用电压表测电压”的分组实验中，闭合开关前，他们的电压表指针均指在零刻度处。当闭合开关试触时，发现电压表指针摆动分别出现了如图A、B、C所示的三种情况。请分析他们在电压表的使用上分别存在什么问题，并写在下面的横线上。
(1)甲同学的问题：____________________________；
(2)乙同学的问题：_____________________；
(3)丙同学的问题：_______________________。
电压表正负接线柱接反了　
电压表量程选大了
电压表量程选小了
10．如图甲所示的是电压表的刻度盘，将其连入电路时，必须使电流从________(填“正”或“负”)接线柱流入，当指针如图所示时，读数是________，若把这个电表接在图乙所示的电路中使用，应接在________(填“a”或“b”)处。
正
8.5 V
b
11.在用电压表测某灯泡两端的电压时，若选用0～3 V的量程，测得的电压值为2.2 V；若选用0～15 V的量程，测得的电压值为2.0 V，那么该灯泡两端电压的大小应是________V。
【点拨】用电压表测量电压时，若被测电压在电压表的小量程范围之内，就应该以小量程的读数为标准。
2.2
12．【安徽无为期中】在如图所示的电路中的 里填上适当的电表符号，填上后要求灯L1和L2并联，且都能发光。
解：如图所示。
13．【教材改编题】如图所示，开关闭合后会发生的现象是(　　)
A．灯不亮，电流表烧坏
B．灯不亮，电流表有示数
C．灯不亮，电压表有示数
D．灯亮，电流表、电压表都有示数
C
14．【新题】取一个橙子，把铜片、铁片插入其中，就制成了一个“水果电池”。用电压表测量“水果电池”的电压，如图所示。下列说法正确的是(　　)
A．铁片是水果电池的正极
B．两个相同的水果电池串联后
可提供更高的电压
C．该水果电池的电压是 3 V
D．水果电池将内能转化为电能
B
15．李明同学在用电压表测电压时，电压表的“－”接线柱已接入电路，在用15 V量程试触时，指针位置如图所示，则下一步的实验操作应该是(　　)
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入b接线柱，闭合开关后读数
D．断开开关，接入c接线柱，闭合开关后读数
C
16．如图，电源电压保持不变，当S1、S2都闭合和S1闭合、S2断开时，电压表测量的分别是(　　)
A．电源和L1的电压
B．电源和L2的电压
C．L2和L1的电压
D．L1和L2的电压
【点拨】由图知，当S1、S2都闭合时，L2被短路，电路为L1的简单电路，电压表测电源的电压；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压。
【答案】A
17．灯L1与灯L2串联，先用电压表测量灯L1两端的电压，如图所示。然后测量灯L2两端的电压时，只将电压表接A的一端改接到C，这种做法________(填“正确”或“不正确”)。这种做法，在开关闭合后将会看到的现象是___________________。
不正确
电压表指针反偏
