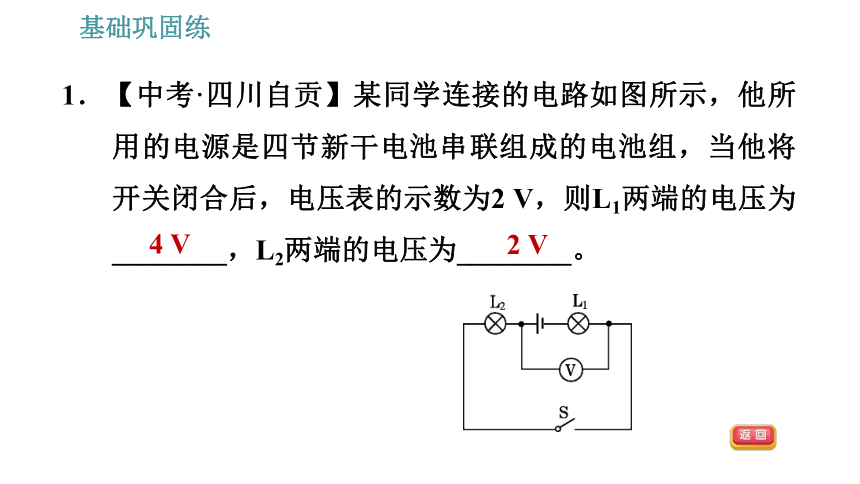

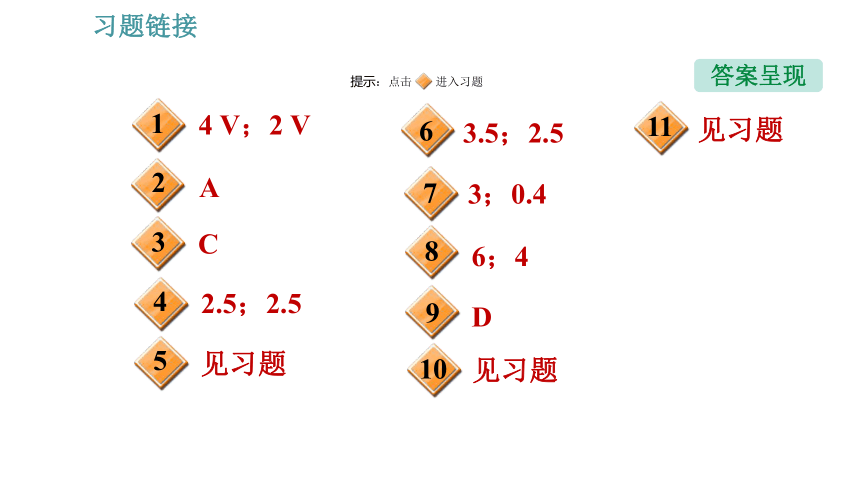

1．【中考·四川自贡】某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为________，L2两端的电压为________。
4 V
2 V
2．【2021·江西高安期中】如图所示电路中，当开关S闭合时，电压表V1的示数为3 V，V2的示数为5 V。若电源电压为6 V，则灯泡L2两端的电压为(　　)
A．2 V
B．3 V
C．4 V
D．5 V
A
3．【教材改编题】2021年某市区实验操作考试某同学抽签试题：“探究串联电路电压规律”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是(　　)

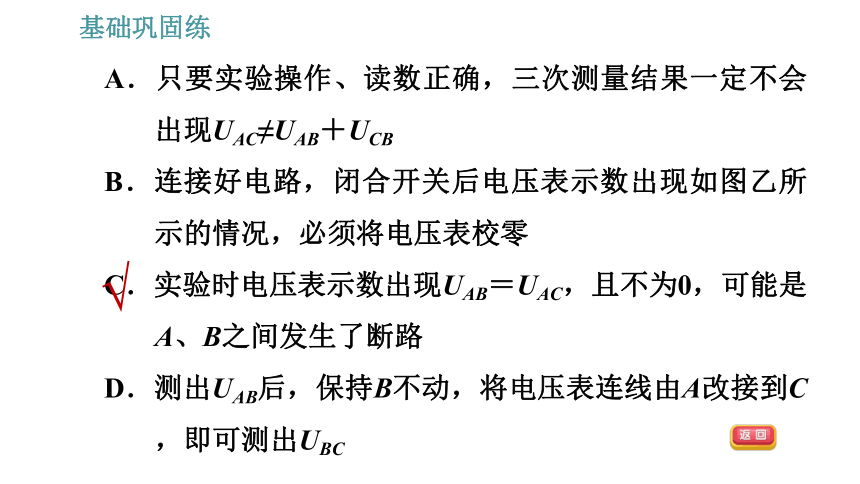

A．只要实验操作、读数正确，三次测量结果一定不会出现UAC≠UAB＋UCB
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB＝UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB后，保持B不动，将电压表连线由A改接到C，即可测出UBC
√

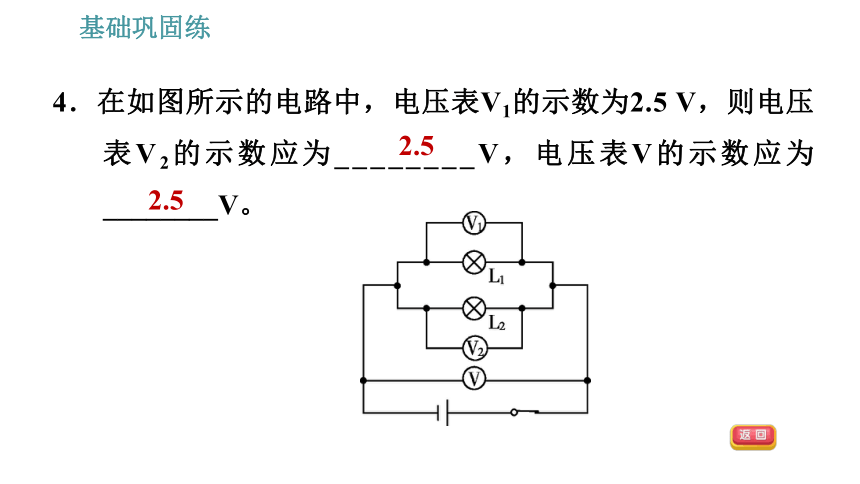

4．在如图所示的电路中，电压表V1的示数为2.5 V，则电压表V2的示数应为________V，电压表V的示数应为________V。
2.5
2.5

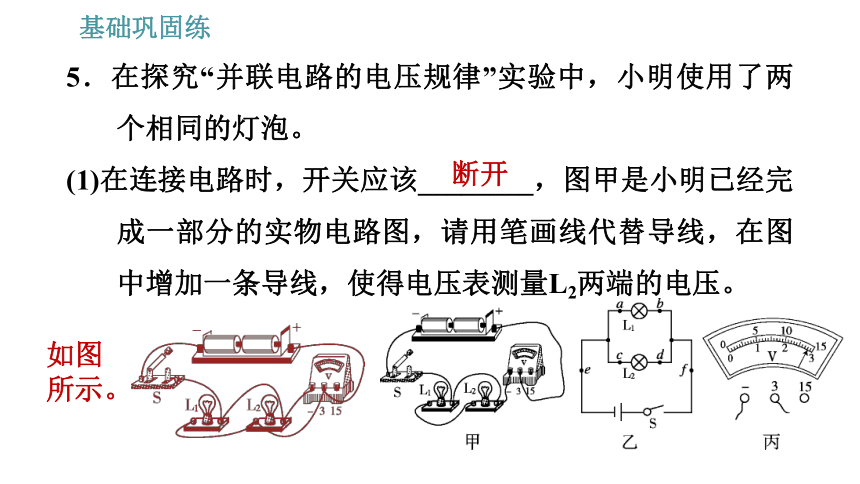

5．在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡。
(1)在连接电路时，开关应该________，图甲是小明已经完成一部分的实物电路图，请用笔画线代替导线，在图中增加一条导线，使得电压表测量L2两端的电压。
断开
如图所示。

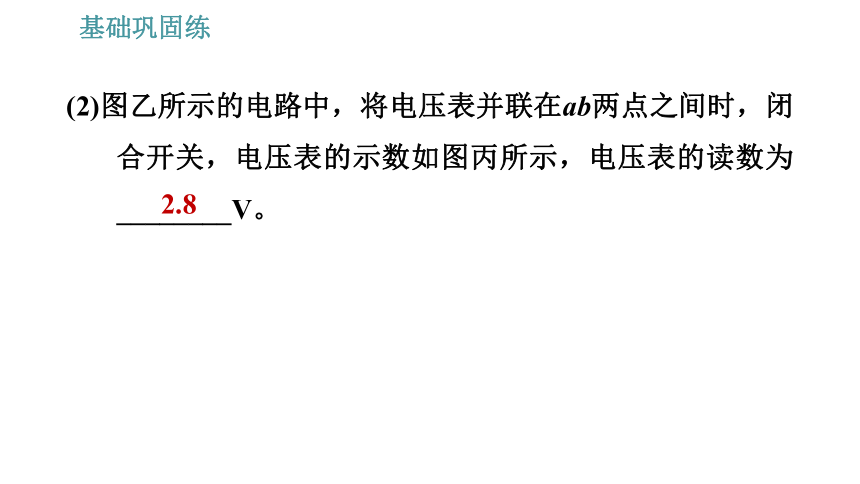

(2)图乙所示的电路中，将电压表并联在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为________V。
2.8
(3)依次将电压表并联到电路中的ab、cd、ef之间，小明发现电压表示数相等。由此他得出结论：并联电路中，各支路两端的电压相等。此结论________(填“科学”或“不科学”)，接下来应该进行的操作是________。
A．更换不同规格的灯泡，再次实验
B．将L1、L2的位置互换，再次实验
C．保持电源、灯泡不变，多测量几次电路中三处的电压
不科学
A
6．如图甲所示的电路中，电压表所用的量程不明，当开关闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端的电压为________V，灯L2两端的电压为________V。
【点拨】由串联电路电压的规律可知，电压表V1选用的是大量程，而电压表V2选用的是小量程，故电压表V1的读数为6 V，电压表V2的读数为2.5 V。
【答案】3.5；2.5
7．两个电路元件甲和乙的电流与电压的关系如图所示，由图可知，将元件甲、乙串联后接在电源两端，流过元件甲、乙的电流是0.2 A，则电源电压为________V。若将元件甲、乙并联后接在1.5 V的电源两端，那么流过干路的电流是________A。
3
0.4
8.【新题】如图甲所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则电源电压是________V，开关接2时，灯泡L2两端的电压是________V。
6
4
9. 由两个灯泡、一个开关和电源(电压为3 V)组成的电路中，闭合开关后，两个灯泡都发光，下列选项中正确的是(　　)
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3 V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3 V，则它们一定是并联的。
A．只有①②说法正确
B．只有①③说法正确
C．只有②④说法正确
D．只有③④说法正确
√
10．【中考·湖南邵阳】小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成以下问题：
(1)在虚线框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
(2)在某次测量时，电压表的示数
如图乙所示，此时灯L1两端
的电压为________V。
解：(1)如图所示。
1.9
(3)闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L1发生了________(填“短路”或“断路”)。
(4)排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成__________________________。
断路
电压表的正负接线柱接反
11．【安徽安庆模拟】在“探究串联电路电压的特点”实验中：
(1)如图所示，实验中应选择规格________(填“相同”或“不同”)的小灯泡。
(2)在测L1两端电压时，闭合开关，
发现电压表示数为零，原因可能
是 ________________。(填出一种即可)
不同
L1短路(合理即可)
(3)小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？________，理由是_______________________。
不能
电压表正负接线柱接反了
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：______________________，改进方法是
___________________________________。
一次实验具有偶然性
更换规格不同的灯泡进行多次实验
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
