沪粤版九年级上册物理习题课件 第13章 全章整合与提升（20张）

全章整合与提升
HY版 九年级上
全章整合与提升
失去
A
1
2
3
答案呈现
C
C
C
4
5
6
D
D
7
8
9
B
10
并联
B
提示：点击 进入习题
11
见习题
12
见习题

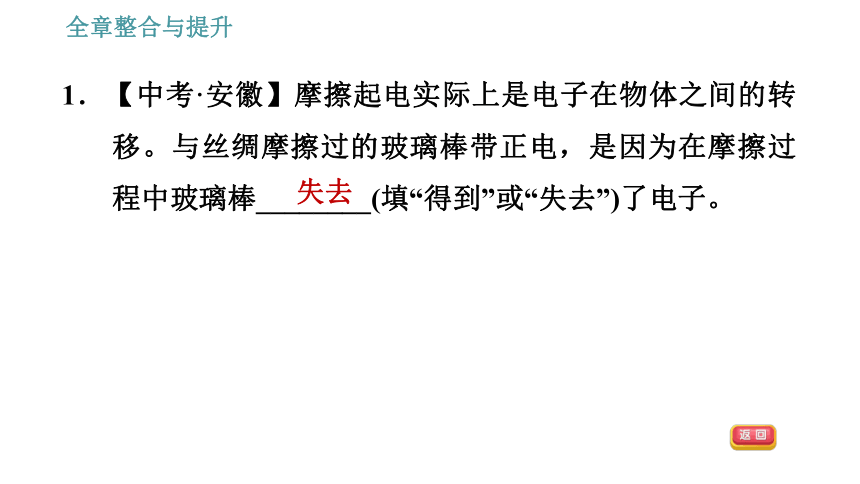

1．【中考·安徽】摩擦起电实际上是电子在物体之间的转移。与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒________(填“得到”或“失去”)了电子。
失去
2．【2020·山东烟台】如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是(　　)
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，
瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
D

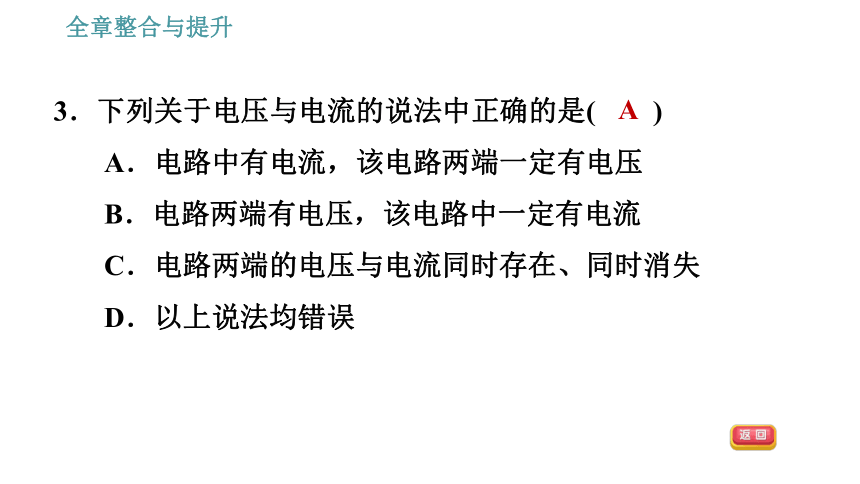

3．下列关于电压与电流的说法中正确的是(　　)
A．电路中有电流，该电路两端一定有电压
B．电路两端有电压，该电路中一定有电流
C．电路两端的电压与电流同时存在、同时消失
D．以上说法均错误
A

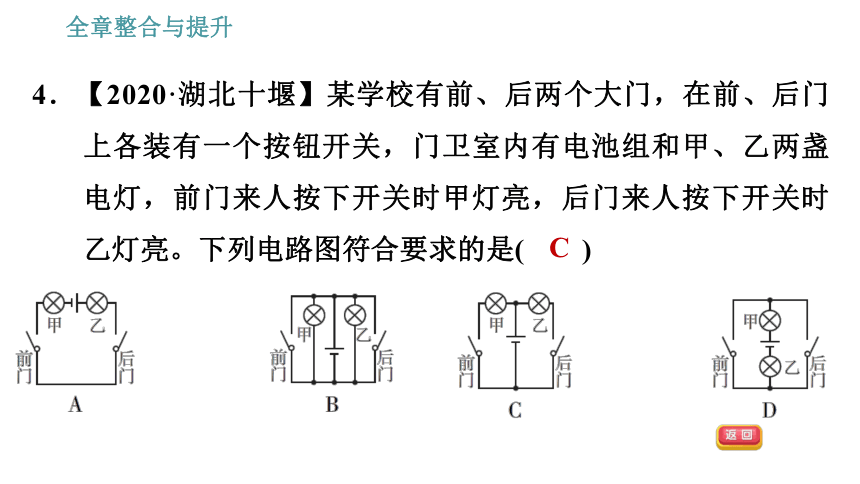

4．【2020·湖北十堰】某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是(　　)
C

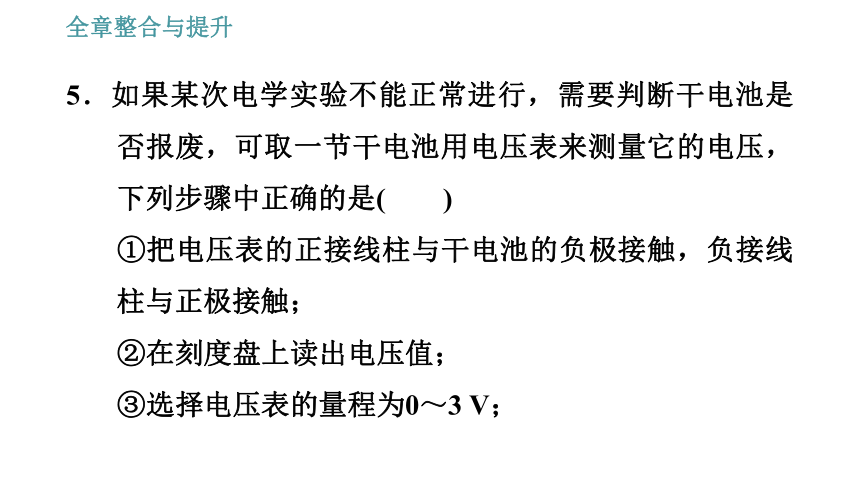

5．如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤中正确的是(　　)
①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触；
②在刻度盘上读出电压值；
③选择电压表的量程为0～3 V；

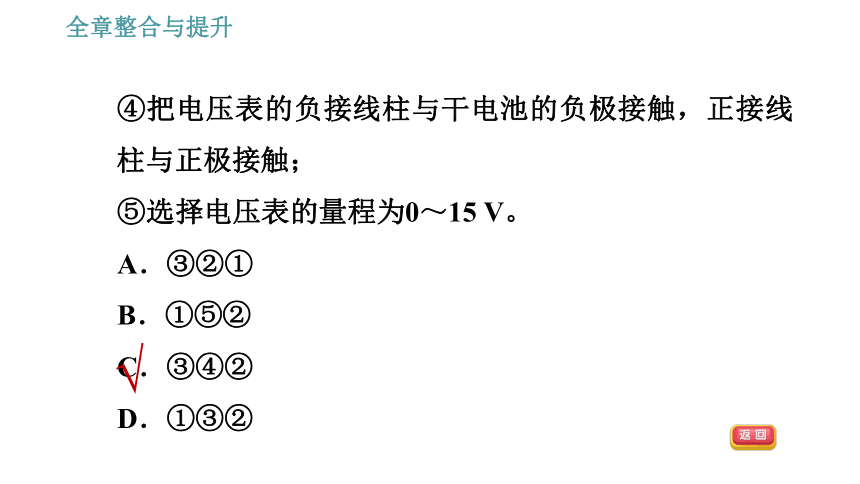

④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触；
⑤选择电压表的量程为0～15 V。
A．③②①
B．①⑤②
C．③④②
D．①③②
√

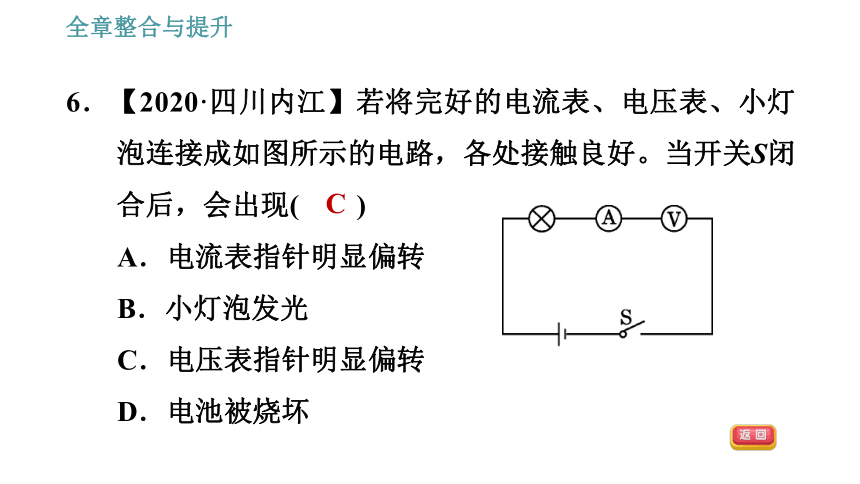

6．【2020·四川内江】若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现(　　)
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
C
7．【安徽合肥瑶海区期末】“路由器”是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是________(填“串联”或“并联”)的。
并联
8．【中考·湖北黄冈】在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(　　)
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
B
9．如图所示，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6 V，电流表A1的示数为0.2 A，以下说法正确的是(　　)
A．电压表V的示数可能为6 V
B．电压表V的示数一定等于12 V
C．电流表A的示数可能为0.4 A
D．电流表A的示数一定等于0.2 A
D
10.用下列电路探究电路的电流规律时，闭合开关后，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是(　　)
A．0.7 A　0.4 A
B．0.3 A　0.4 A
C．0.14 A　0.26 A
D．0.7 A　1.3 A
B
11．【2020·黑龙江绥化】图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)连接电路时，开关应________。实验时，灯L1和灯L2的规格应________(填“相同”或“不相同”)。
断开
不相同
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB＝3 V，UBC＝0 V，UAC＝3 V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是________。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是________V；为了使实验结果更准确，接下来小明应该：断开开关___________________________。
L1断路
0.5
换接电压表0～3 V量程
(4)正确实验后，小明分析多组数据得出结论：______________________________________________________。(请使用文字叙述)
串联电路两端的总电压等于各部分电路两端的电压之和
12．【立德树人·合作共赢】小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图，
图乙是他们测量电流时
连接的实验电路，此时
电流表测量的是________
(填“A”“B”或“C”)处的电流。
C
(2)请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路，移动后电流表测量的是________(填“A”“B”或“C”)处的电流。
如图甲所示。
A(或B)
(3)测出A、B、C三处的电流如表所示，由此得出初步结论：____________(只写表达式)。小梅指出：为了得出更普遍的规律，应当进行多次实验，操作方法是
_______________________________。
IC＝IA＋IB
位置
A
B
C
电流/A
0.30
0.24
0.54
换上不同规格的灯泡多次实验　
(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可以直接测出A、B、C三处的电流，同样可以得出三处电流的关系，请在图丙中的虚线框中画出电路图。
如图乙所示。
