沪粤版九年级上册物理习题课件 第13章 专题 6.电路的识别与设计（18张）

专题技能训练
HY版 九年级上
6.电路的识别与设计
C；A
C
1
2
3
答案呈现
B
A
B
4
5
6
S2；S1、S3
B
7
8
9
见习题
10
A
B
提示：点击 进入习题
答案呈现

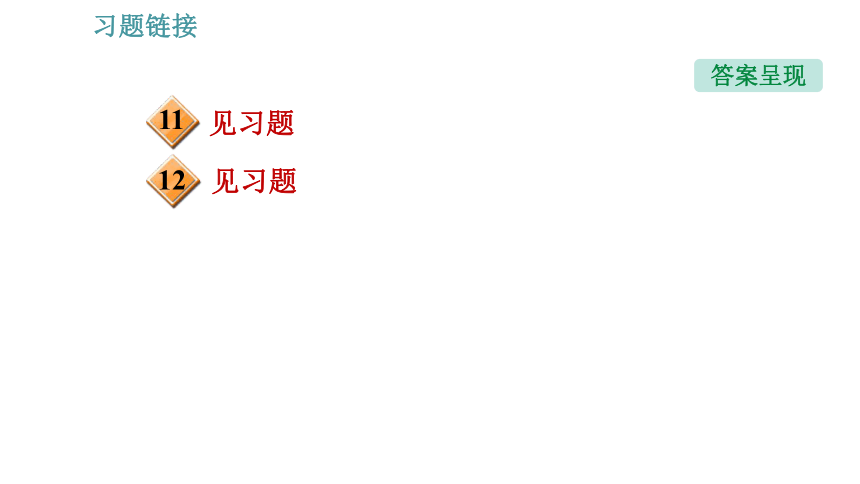

11
见习题
12
见习题
1．【安徽滁州校级月考】如图所示，要使L1和L2两只灯泡并联，开关S同时控制两灯泡，则线头M应接在________(填“C”“D”或“E”)接线柱上；要使L1和L2并联，开关S只控制L1，则线头M应接在________(填“A”或“B”)接线柱上。
C
A
2．【2021·重庆綦江区期末】如图所示电路，开关S始终闭合，若要使两灯泡串联，开关S1、S2、S3中只需闭合开关________即可。若要使两灯泡并联，则需闭合开关____________。
S2
S1、S3
3．如图所示的电路，下列说法不正确的是(　　)
A．若开关S1、S3断开，S2闭合，则两灯串联
B．若开关S1、S3闭合，S2断开，则两灯并联
C．当三个开关都闭合时，
只有灯L2发光
D．若开关S1、S2闭合，S3断开，
只有灯L2发光
C
4．电动车以其环保、节能的优点成为现在最流行的代步工具，如图所示，它的左转向灯前、后各有一盏(右转向灯也是一样)，它们受同一开关控制，且其中某一盏灯灯丝损坏时，另一盏灯还可以工作，由此判断前后
两盏左转向灯的连接方式是(　　)
A．串联 　　B．并联
C．晚上串联，白天并联 　　
D．无法确定
【点拨】一个开关同时控制两盏灯，其中某一盏灯灯丝损坏时，另一盏灯还可以工作，由此可知两盏灯是独立工作的，所以它们之间一定是并联的。
【答案】B
5．【2020·安徽二模】如图所示的电路，它是由电源、三只灯泡、一个开关组成的电路，下列说法正确的是(　　)
A．L1、L2并联，开关S闭合后，L3不亮
B．L1、L2、L3并联
C．L1、L2串联，L2、L3并联
D．L1、L2、L3串联
A
6．学校倡导文明出行，小明同学对十字路口人行横道的红、绿交通信号灯进行了观察，设计了如图所示的控制人行红、绿灯的
电路图。你认为可
行的是(　　)
B
7．【2021·广东广州白云区期末】设计一个值班人员看护花园的报警器，要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路图符合要求的是(　　)
A
8.【中考·安徽】举重比赛有甲、乙、丙三个裁判。其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是(　　)
B
9．【中考·山东潍坊】某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是(　　)
B
10．如图甲是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。为了确保安全，该单轮平衡车的电路部分安装2个开关：电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起，此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。未闭合S1或骑行者未
站立于踏板上，电动机都无法启动。
请根据上述要求将图乙电路图连接完整。
【点拨】当手动闭合S1时，指示灯亮起，骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，说明电动机和指示灯可以独立工作，即为并联。未闭合S1或骑行者未站立于踏板上，电动机都无法启动，说明S1控制干路，开关S2控制电动机，
如图所示。
【答案】解：如图所示。
11．【中考·山东菏泽】为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”。控制电路由“光控开关”和“声控开关”组成，请完成电路的连接。
解：如图所示。
12．【中考·湖南永州】请根据下表中给出的信息，用笔画线代替导线将图中实物补充连接成完整电路。
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、S1，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
【点拨】本题考查简单电路的连接。由表知，在电路中，L1与L2可以独立工作，L1、L2并联，S的断开与闭合影响所有用电器，故S在干路上。S1控制L1，与L1串联，S2控制L2，与L2串联。
【答案】解：如图所示。
