沪粤版九年级上册物理习题课件 第13章 专题 7.串、并联电路特点（25张）

专题技能训练
HY版 九年级上
7．串、并联电路特点
0.4；0.8
0.2；0.4；0.6
1
2
3
答案呈现
C
B
见习题
4
5
6
并联；0.5；1
4.5 V；3 V；1.5 V
7
8
9
C
10
3；3；0.2；0.3
1.5
提示：点击 进入习题

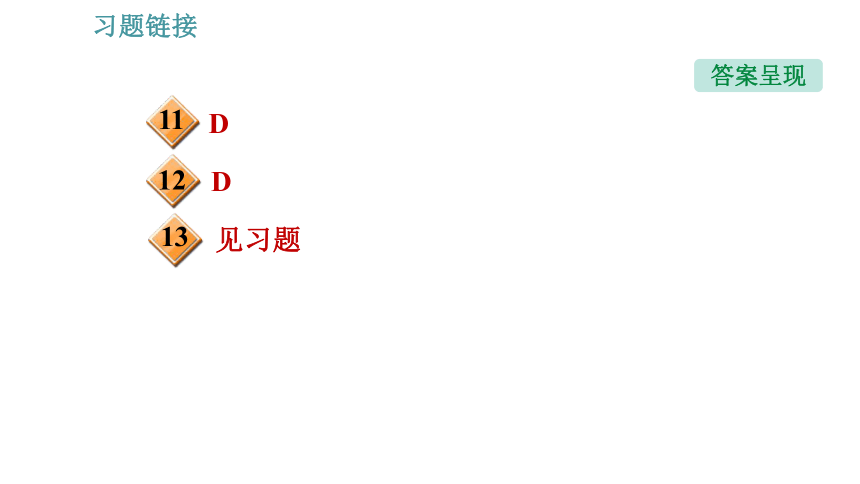

答案呈现
13
见习题
11
D
12
D
1．在如下两图中，当开关闭合时，测得通过A点和B点的电流都是0.4 A，则甲图中通过C点的电流是________A；乙图中通过C点的电流是________A。
0.4
0.8
2．如图甲所示，L1和L2是________的。开关闭合时，A2和A1两个电流表的示数分别如图乙和图丙所示，则A2表的读数是________A，流过灯L2的电流是________A。
并联
0.5
1
3．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流是________A，通过L2的电流是________A，通过L3的电流是________A。

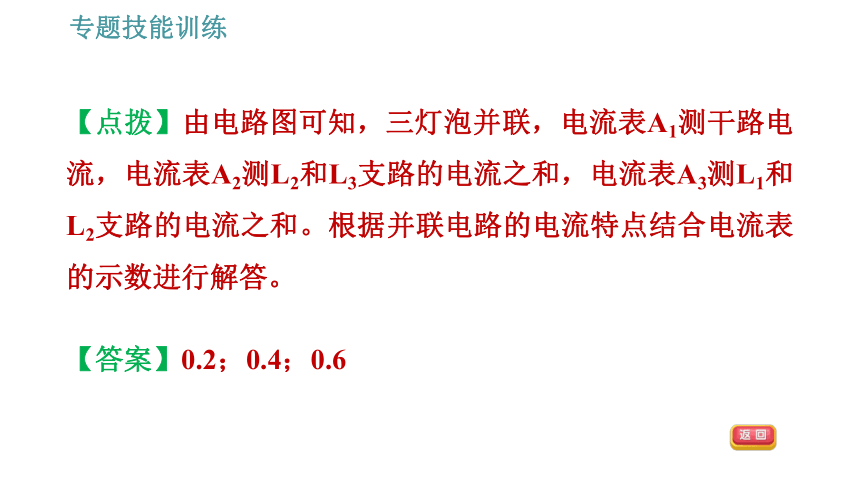

【点拨】由电路图可知，三灯泡并联，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和。根据并联电路的电流特点结合电流表的示数进行解答。
【答案】0.2；0.4；0.6
4．【2020·四川广元】如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是(　　)
A．I1＝I2＝I3
B．I1＞I2＝I3
C．I1＞I3＞I2
D．I1＞I2＞I3
【点拨】由图知，三个灯泡并联，A1测三个灯泡的总电流，A3测通过L1、L2的电流之和，A2测通过L1的电流；因为并联电路中的干路电流等于各支路电流之和，所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小，即I1＞I3＞I2。
【答案】C
5．在如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是(　　)
A．通过灯L1 的电流为0.5 A
B．通过灯L1的电流为0.3 A
C．通过灯L2的电流为0.7 A
D．通过灯L2的电流为0.3 A
B
6．用如图所示的电路探究并联电路中的电流关系。
(1)在连接电路时，开关应处于________状态。
断开
(2)实验中，选择的两个小灯泡的规格应该是________(填“相同”或“不相同”)的。
(3)闭合开关，发现L1亮，而L2不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是________(填“正确”或“错误”)的。
不相同
错误
(4)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端接到“－”接线柱上，其他都不动。这样连接的目的是想测________(填“干路”或“L2”) 的电流，请评价其可行性并说明理由：
________________________________________。
L2
不可行，电流表的正、负接线柱接反了　
(5)小易解决了所有的问题后，将正确的实验数据记录在表中，并分析表中数据，得出了结论，小易这样得出结论有何不妥之处？____________________________，改进方法是_________________________________。
实验次数太少，具有偶然性
换用不同规格的灯泡进行多次实验
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
7．如图所示，先闭合开关S1，电流表A1和A2的示数都是0.2 A，再闭合开关S2，电压表的示数为3 V，电流表A1的示数为0.5 A。那么开关全部闭合后，灯泡L1两端的电压是________V，灯泡L2两端的电压是________V，流过L1的电流是________A，
流过L2的电流是________A。
3
3
0.2
0.3
8.【安徽芜湖期中】如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0 V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，这时灯泡L2两端的电压为________V。
【点拨】a接b时，电压表测量的是电源电压，即U＝6 V，a接c时，电压表测量灯泡L1两端的电压，即U1＝4.5 V，根据串联电路中电压的规律可知，灯泡L2两端的电压为U2＝U－U1＝6 V－4.5 V＝1.5 V。
【答案】1.5
9．图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5 V；当S1闭合、S2断开时，电压表示数为3 V；那么电源电压是________，当S1、S2都断开时，L1两端的电压是________，L2两端的电压是________。
4.5 V
3 V
1.5 V
10．小灯泡L1和L2接到同一电路中，电源电压为U，小灯泡L1两端的电压为U1，通过小灯泡L1中的电流为I1，小灯泡L2两端的电压为U2，通过小灯泡L2中的电流为I2，则满足下列哪一条件时可确定小灯泡L1和L2一定为并联(　　)
A．U1＝U2 B．I1＝I2且U＝U1＋U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
C
11．【2021·安徽滁州全椒期中】如图所示的电路，灯L1、L2均发光，关于电压表V1、V2、V3的示数，下列各组数据中正确的是(　　)
A．9 V、6 V、3 V
B．9 V、3 V、6 V
C．9 V、9 V、9 V
D．6 V、9 V、3 V
D
12．小兰同学设计了如图所示的电路，闭合开关后，电压表V1的示数为1.2 V，电压表V2的示数为0.7 V，则该电路中的电源电压为(　　)
A．1.2 V
B．0.7 V
C．0.5 V
D．1.9 V
D
13．张丽同学进行“探究串联电路电压的规律”的实验，其实验过程如下：
(1)她在检查实验器材时发现电压表的指针位置如图甲所示，接下来她要对电压表进行的操作是_________。
校零
(2)问题解决后，她开始按图乙连接好电路，用开关试触时发现电压表的指针又偏转到图甲的位置，则电压表产生此现象的原因是______________________________。
电压表正、负接线柱接反了
(3)改正错误后，她用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1、L2两端的总电压UAC，更换不同规格的灯泡，再做两次实验，将三次测出的电压填入表格。请你根据她的实验过程和有关数据回答下列问题：
实验次序
UAB
UBC
UAC
第一次
0.8
2.2
3.0
第二次
1.0
2.0
3.0
第三次
1.2
1.8
3.0
①上面设计的表格中存在的不足之处是
__________________________。
②分析表格中的数据，得出的实验结论是
____________________________________________________。
表格中的数据没有单位
串联电路两端的总电压等于各部分电路两端的电压之和
