磁场对通电导线的作用力

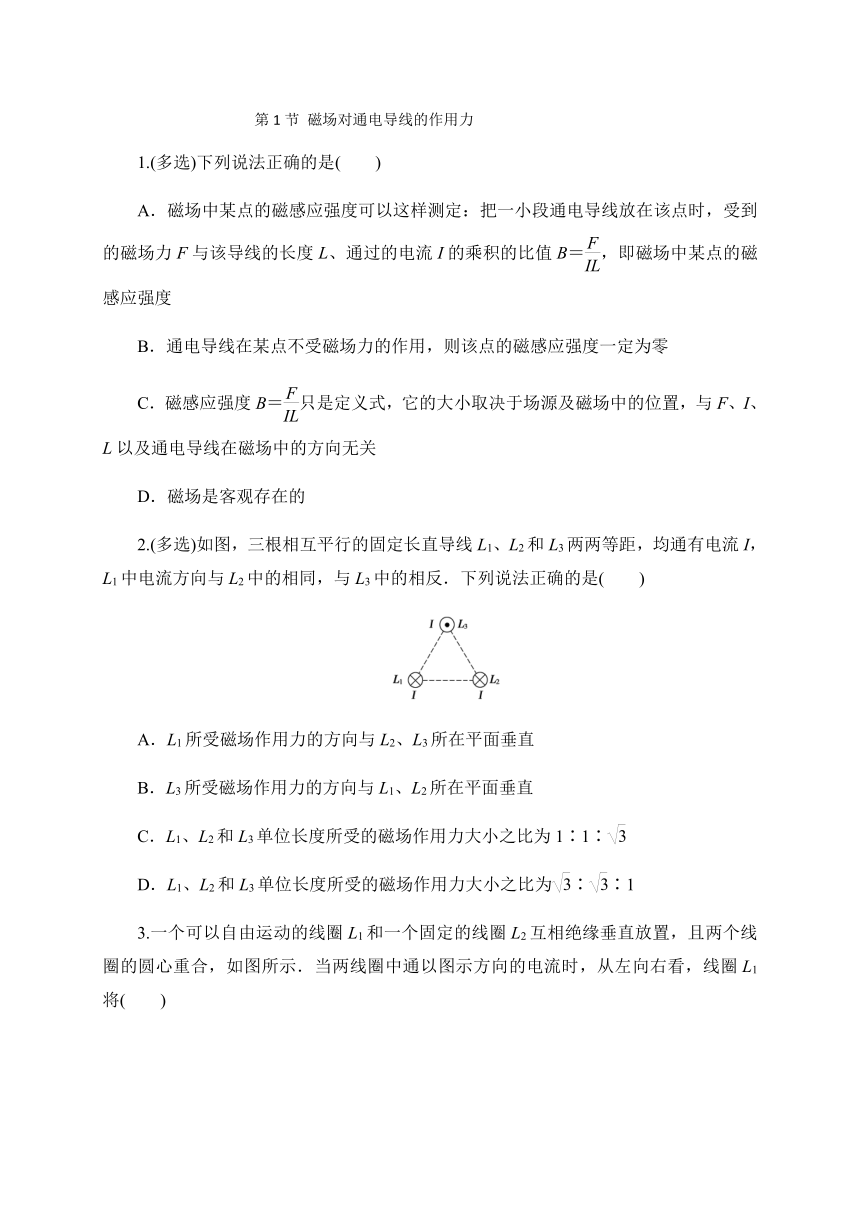

1.(多选)下列说法正确的是( )
A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝，即磁场中某点的磁感应强度
B．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零
C．磁感应强度B＝只是定义式，它的大小取决于场源及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关
D．磁场是客观存在的
2.(多选)如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反．下列说法正确的是( )
A．L1所受磁场作用力的方向与L2、L3所在平面垂直
B．L3所受磁场作用力的方向与L1、L2所在平面垂直
C．L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶
D．L1、L2和L3单位长度所受的磁场作用力大小之比为∶∶1

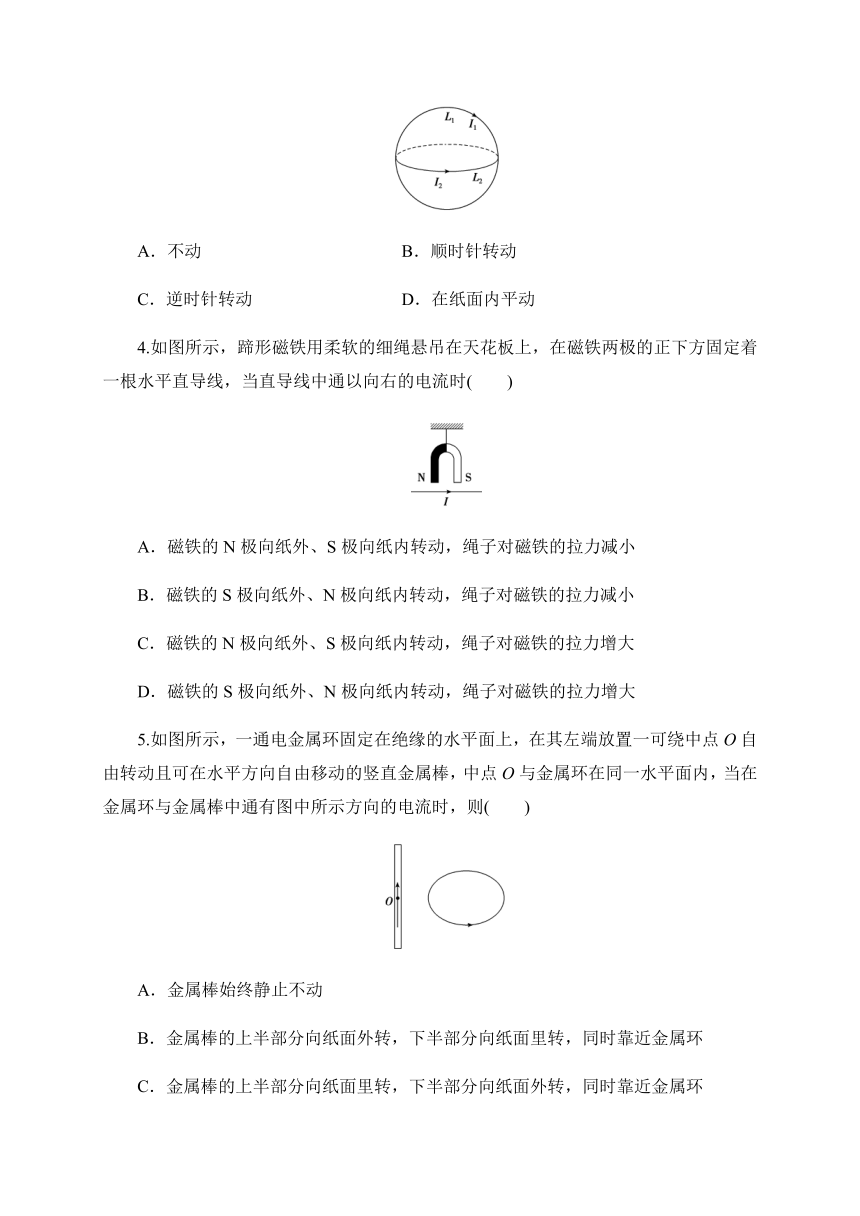

3.一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将( )
A．不动 B．顺时针转动
C．逆时针转动 D．在纸面内平动
4.如图所示，蹄形磁铁用柔软的细绳悬吊在天花板上，在磁铁两极的正下方固定着一根水平直导线，当直导线中通以向右的电流时( )
A．磁铁的N极向纸外、S极向纸内转动，绳子对磁铁的拉力减小
B．磁铁的S极向纸外、N极向纸内转动，绳子对磁铁的拉力减小
C．磁铁的N极向纸外、S极向纸内转动，绳子对磁铁的拉力增大
D．磁铁的S极向纸外、N极向纸内转动，绳子对磁铁的拉力增大
5.如图所示，一通电金属环固定在绝缘的水平面上，在其左端放置一可绕中点O自由转动且可在水平方向自由移动的竖直金属棒，中点O与金属环在同一水平面内，当在金属环与金属棒中通有图中所示方向的电流时，则( )
A．金属棒始终静止不动
B．金属棒的上半部分向纸面外转，下半部分向纸面里转，同时靠近金属环
C．金属棒的上半部分向纸面里转，下半部分向纸面外转，同时靠近金属环
D．金属棒的上半部分向纸面里转，下半部分向纸面外转，同时远离金属环
6.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向的夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是( )
A．棒中的电流变大，θ角变大
B．两悬线等长变短，θ角变小
C．金属棒质量变大，θ角变大
D．磁感应强度变大，θ角变小
7.如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L，劲度系数为k的轻质弹簧上端固定，下端与水平直导体棒ab相连，弹簧与导轨平面平行并与ab垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场．闭合开关S后导体棒中的电流为I，导体棒平衡时，弹簧伸长量为x1；调转图中电源极性，使导体棒中电流反向，导体棒中电流仍为I，导体棒平衡时弹簧伸长量为x2.忽略回路中电流产生的磁场，则匀强磁场的磁感应强度B的大小为( )
A.(x1＋x2) B.(x2－x1)
C.(x2＋x1) D.(x2－x1)
8.如图所示，有两根长为L、质量为m的细导体棒a、b，a被水平放置在倾角为45°的光滑斜面上，b被水平固定在与a在同一水平面的另一位置，且a、b平行，它们之间的距离为x(L?x)．当两细导体棒中均通以大小为I的同向电流时，a恰能在斜面上保持静止，则下列说法错误的是( )
A．b的电流在a处产生的磁场的磁感应强度的方向向上
B．b的电流在a处产生的磁场的磁感应强度的大小为
C．要使a仍能保持静止，而减小b在a处的磁感应强度可使b上移到适当位置
D．若使b下移，a将不能保持静止
9.如图所示，AC是一个用长为L的导线弯成的、以O为圆心的四分之一圆弧，将其放置在与平面AOC垂直的磁感应强度为B的匀强磁场中．当在该导线中通以由C到A，大小为I的恒定电流时，该导线受到的安培力的大小和方向是( )
A．BIL，平行于OC向左
B.，垂直于AC的连线指向左下方
C.，平行于OC向右
D．2BIL，垂直于AC的连线指向左下方
10.(多选)如图(a)所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音．俯视图(b)表示处于辐射状磁场中的线圈(线圈平面即纸面)，磁场方向如图中箭头所示．在图(b)中( )
A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里
B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外
C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里
D．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外
11.如图所示，厚度均匀的木板放在水平地面上，木板上放置两个相同的条形磁铁，两磁铁的N极正对．在两磁铁竖直对称轴上的C点固定一垂直于纸面的长直导线，并通以垂直纸面向里的恒定电流，木板和磁铁始终处于静止状态，则( )
A．导线受到的安培力竖直向上，木板受到地面的摩擦力水平向右
B．导线受到的安培力竖直向下，木板受到地面的摩擦力水平向左
C．导线受到的安培力水平向右，木板受到地面的摩擦力水平向右
D．导线受到的安培力水平向右，木板受到地面的摩擦力为零
12.质量为m、长为L的直导体棒放置于四分之一光滑圆弧轨道上，整个装置处于竖直向上磁感应强度为B的匀强磁场中，直导体棒中通有恒定电流，平衡时导体棒与圆弧圆心的连线与竖直方向成60°角，其截面图如图所示．则下列关于导体棒中电流的分析正确的是( )
A．导体棒中电流垂直纸面向外，大小为I＝
B．导体棒中电流垂直纸面向外，大小为I＝
C．导体棒中电流垂直纸面向里，大小为I＝
D．导体棒中电流垂直纸面向里，大小为I＝
13.如图所示，一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘，金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量均为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度的大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．
14.如图所示，PQ和MN为水平平行放置的金属导轨，相距1 m，导体棒ab跨放在导轨上，棒的质量为m＝0.2 kg，棒的中点用细绳经滑轮与物体相连，物体的质量M＝0.3 kg，棒与导轨的动摩擦因数为μ＝0.5，匀强磁场的磁感应强度B＝2 T，方向竖直向下，为了使物体以加速度a＝3 m/s2加速上升，应在棒中通入多大的电流？方向如何？(g＝10 m/s2)
1
2
3
4
5
6
7
8
9
10
11
12
CD
BC
B
C
B
A
D
B
B
BC
C
C
13.方向竖直向下 0.01 kg
14.2.75 A 方向由a→b
