电和磁

(共12张PPT)
电 和 磁

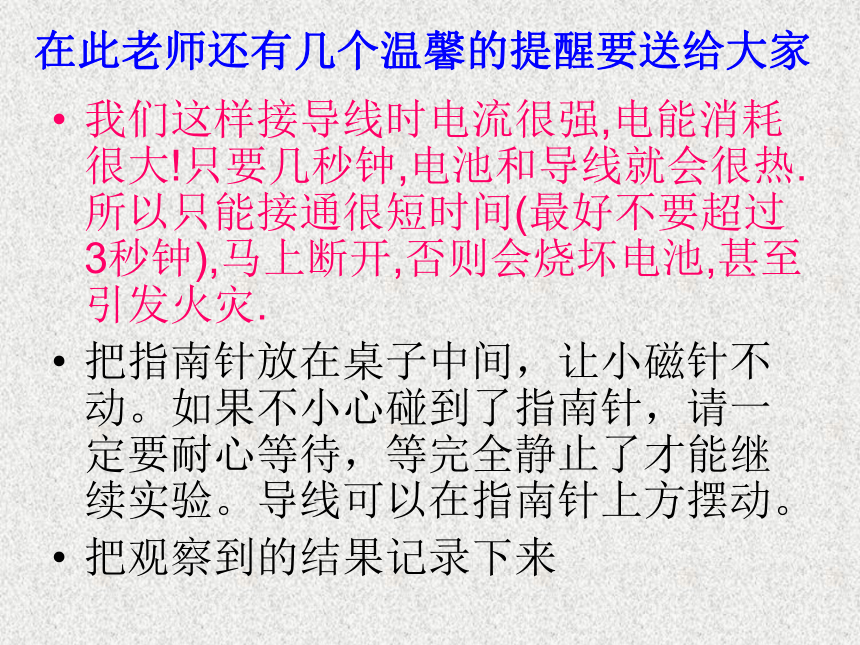

在此老师还有几个温馨的提醒要送给大家
我们这样接导线时电流很强,电能消耗很大!只要几秒钟,电池和导线就会很热.所以只能接通很短时间(最好不要超过3秒钟),马上断开,否则会烧坏电池,甚至引发火灾.
把指南针放在桌子中间，让小磁针不动。如果不小心碰到了指南针，请一定要耐心等待，等完全静止了才能继续实验。导线可以在指南针上方摆动。
把观察到的结果记录下来

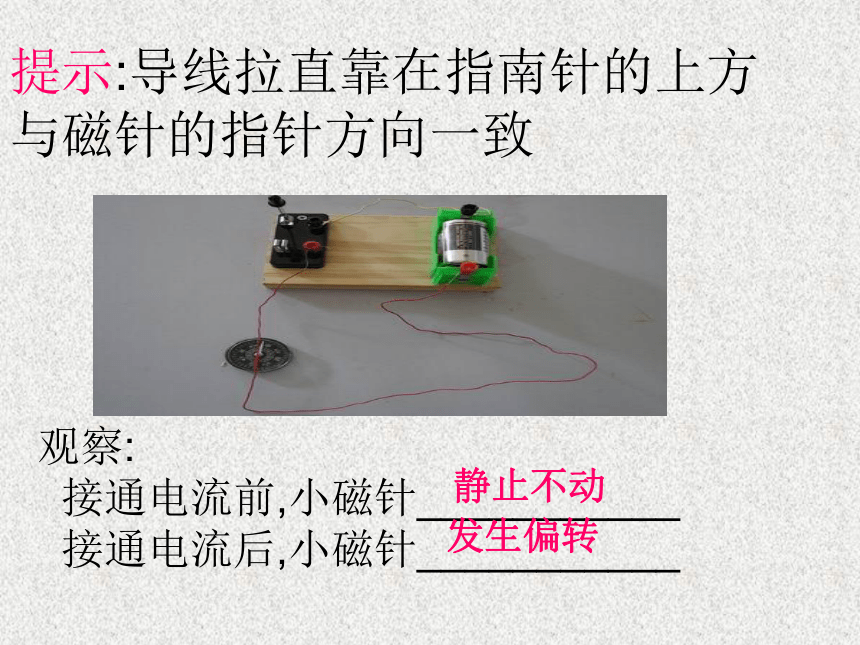

提示:导线拉直靠在指南针的上方与磁针的指针方向一致
观察:
接通电流前,小磁针___________
接通电流后,小磁针___________
静止不动
发生偏转

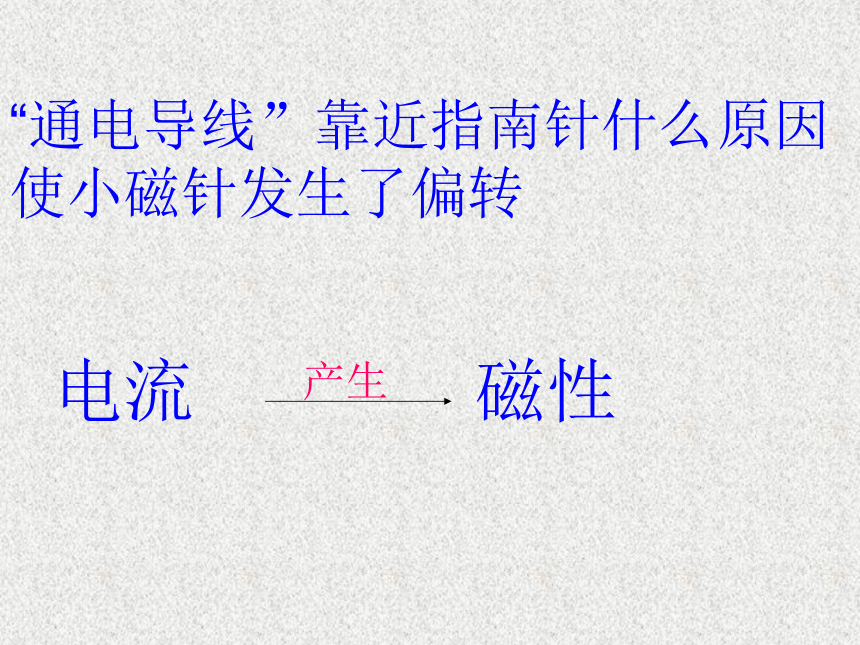

“通电导线”靠近指南针什么原因使小磁针发生了偏转
电流
磁性
产生

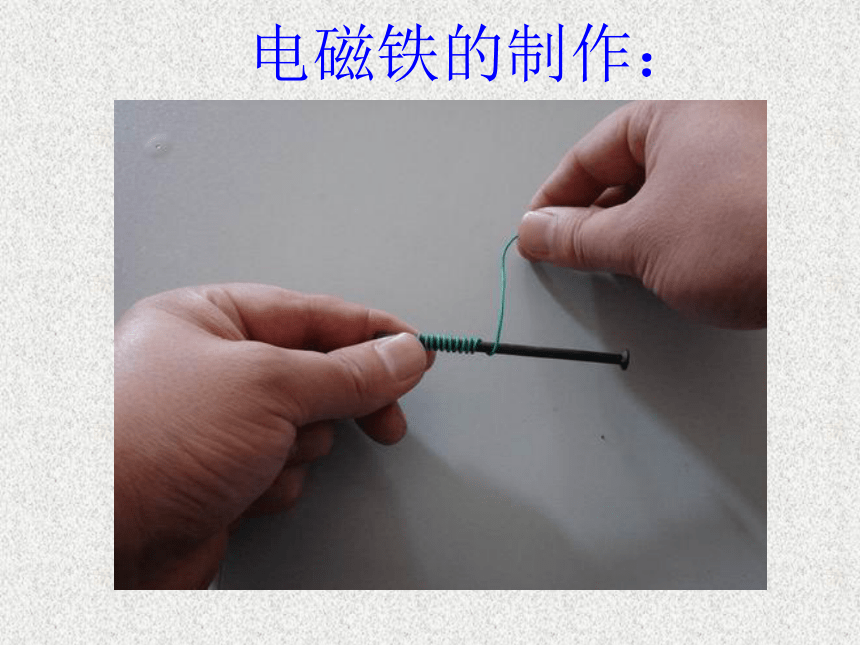

电磁铁的制作：
线圈
铁芯
电池

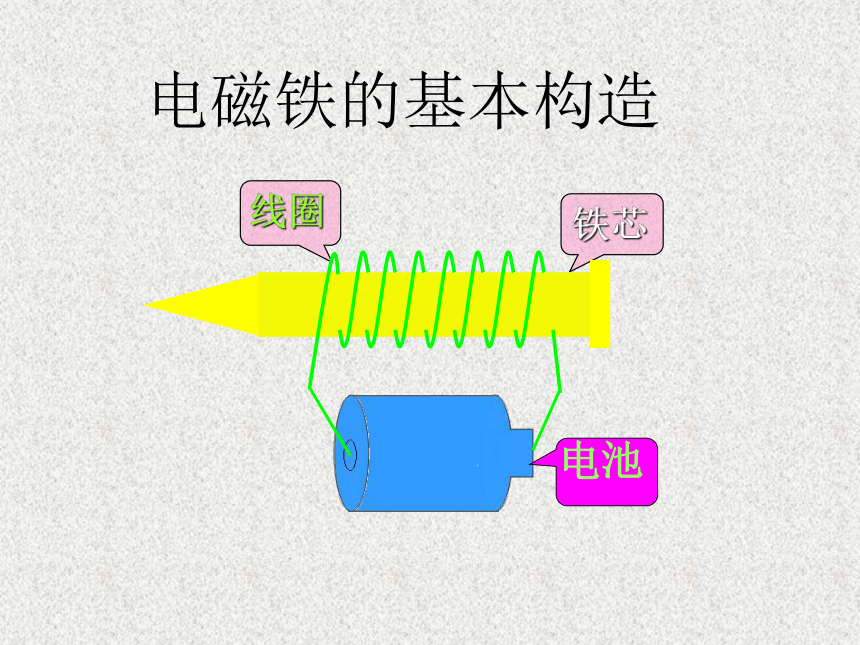

电磁铁的基本构造
电磁铁的磁性：
电磁的磁性于什么有关：
当电磁铁— — — —时—————————磁性
当电磁铁—————时———————磁性
断电
失去
通电
具有
电磁铁有南极和北极么？
怎样方法判定磁体的磁极。
线圈
铁芯
电池
线圈
铁芯
电池
线圈
铁芯
电池
A
B
C
D
铁芯
线圈
电池
电磁铁的磁极于什么有关
电磁铁的磁极与 — —— —— —有关；还与—— —— —— ————有关
线圈的环绕方向
电流方向
电和磁
电
磁性
产生
电磁铁
断开电源
接通电源
没有磁性
具有磁性
磁极
电流方向
线圈绕向
磁极发生改变
