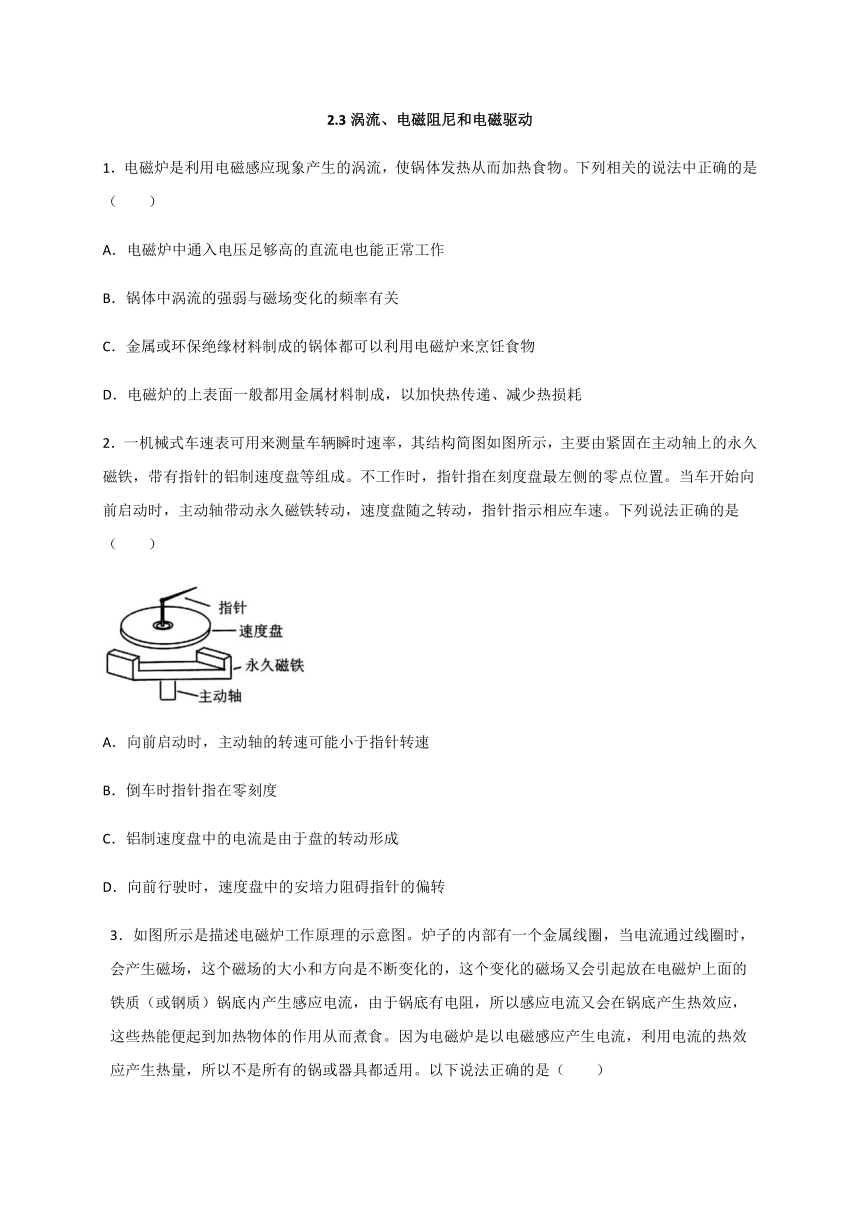

2.3涡流、电磁阻尼和电磁驱动
1．电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物。下列相关的说法中正确的是（ ）
A．电磁炉中通入电压足够高的直流电也能正常工作
B．锅体中涡流的强弱与磁场变化的频率有关
C．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物
D．电磁炉的上表面一般都用金属材料制成，以加快热传递、减少热损耗
2．一机械式车速表可用来测量车辆瞬时速率，其结构简图如图所示，主要由紧固在主动轴上的永久磁铁，带有指针的铝制速度盘等组成。不工作时，指针指在刻度盘最左侧的零点位置。当车开始向前启动时，主动轴带动永久磁铁转动，速度盘随之转动，指针指示相应车速。下列说法正确的是（ ）
A．向前启动时，主动轴的转速可能小于指针转速
B．倒车时指针指在零刻度
C．铝制速度盘中的电流是由于盘的转动形成
D．向前行驶时，速度盘中的安培力阻碍指针的偏转

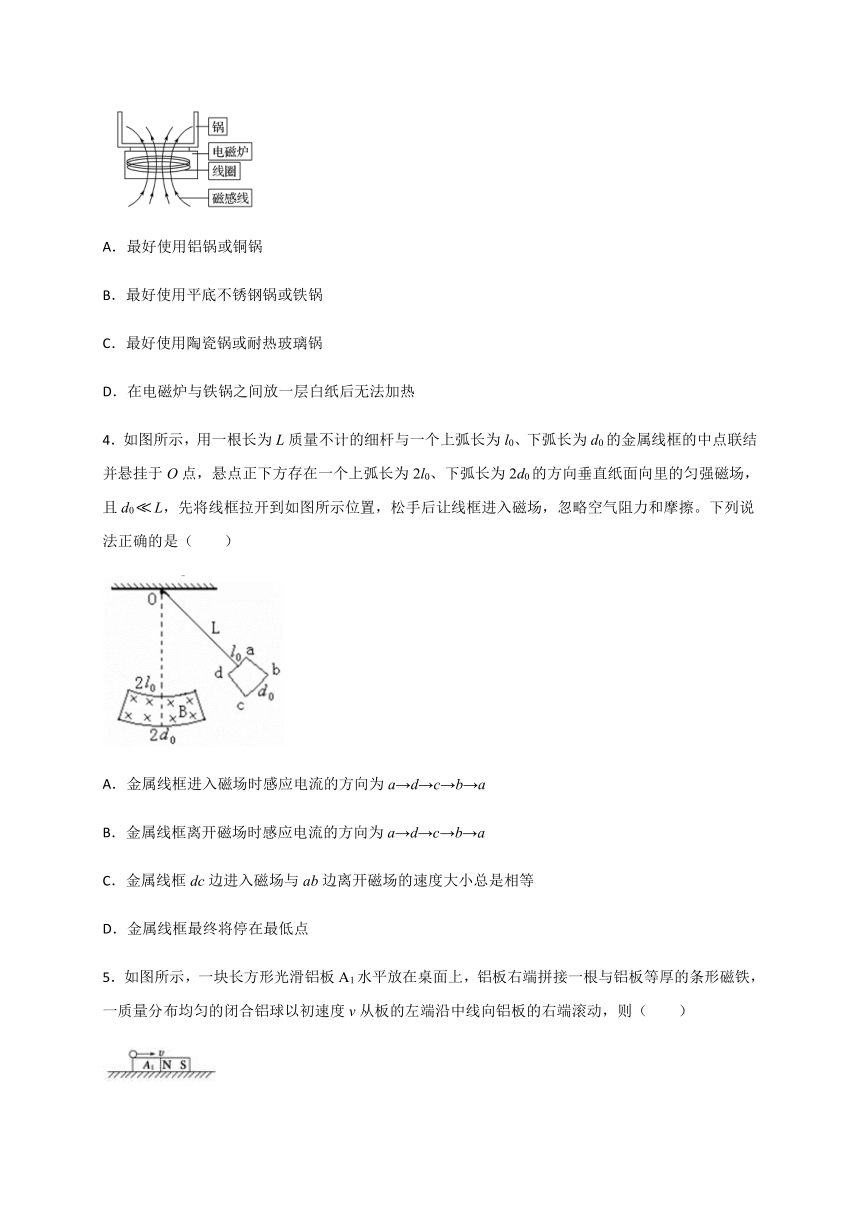

3．如图所示是描述电磁炉工作原理的示意图。炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食。因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。以下说法正确的是（ ）
A．最好使用铝锅或铜锅
B．最好使用平底不锈钢锅或铁锅
C．最好使用陶瓷锅或耐热玻璃锅
D．在电磁炉与铁锅之间放一层白纸后无法加热
4．如图所示，用一根长为L质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0falseL，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。下列说法正确的是（ ）
A．金属线框进入磁场时感应电流的方向为a→d→c→b→a
B．金属线框离开磁场时感应电流的方向为a→d→c→b→a
C．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等
D．金属线框最终将停在最低点
5．如图所示，一块长方形光滑铝板A1水平放在桌面上，铝板右端拼接一根与铝板等厚的条形磁铁，一质量分布均匀的闭合铝球以初速度v从板的左端沿中线向铝板的右端滚动，则（ ）
A．铝球的滚动速度将越来越小
B．铝球将保持匀速滚动
C．铝球的运动将逐渐偏向条形磁铁的N极或S极
D．铝球的运动速率不变，但运动方向发生改变

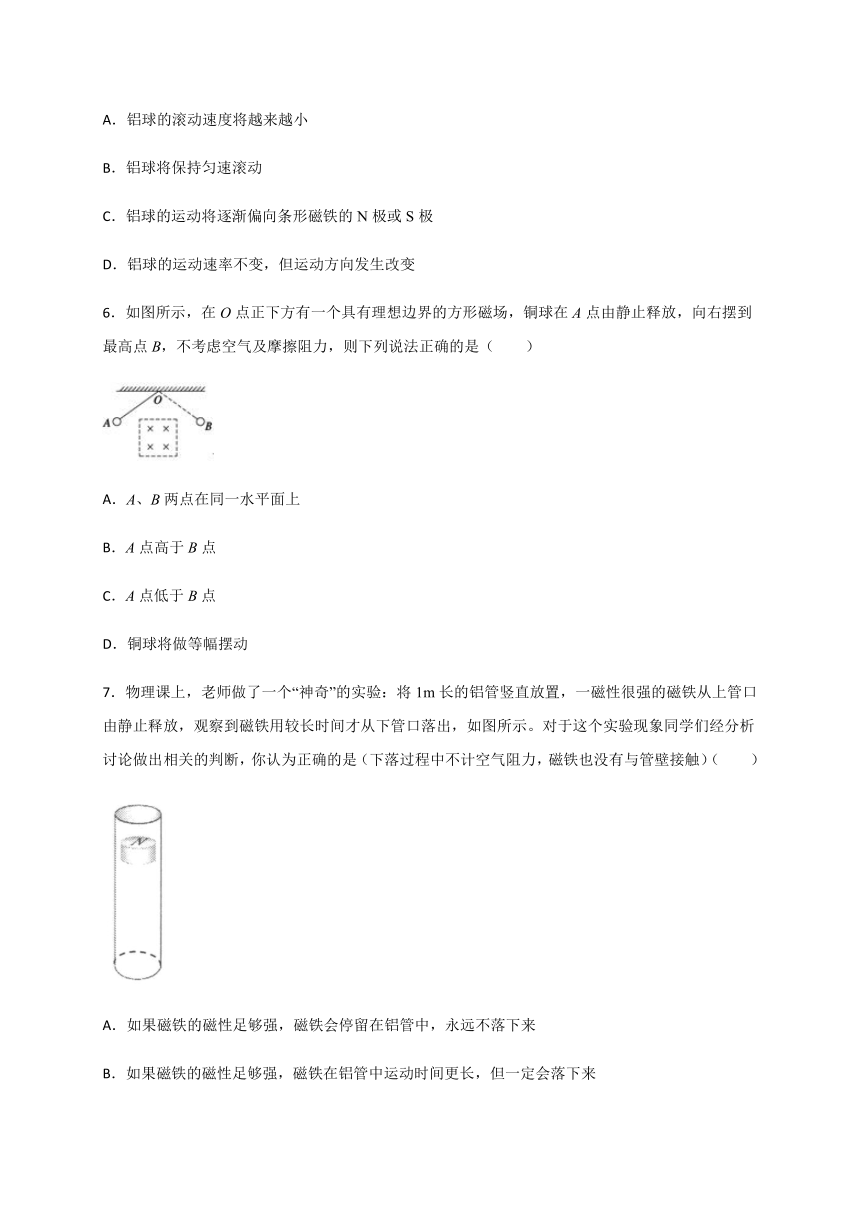

6．如图所示，在O点正下方有一个具有理想边界的方形磁场，铜球在A点由静止释放，向右摆到最高点B，不考虑空气及摩擦阻力，则下列说法正确的是（ ）
A．A、B两点在同一水平面上
B．A点高于B点
C．A点低于B点
D．铜球将做等幅摆动
7．物理课上，老师做了一个“神奇”的实验：将1m长的铝管竖直放置，一磁性很强的磁铁从上管口由静止释放，观察到磁铁用较长时间才从下管口落出，如图所示。对于这个实验现象同学们经分析讨论做出相关的判断，你认为正确的是（下落过程中不计空气阻力，磁铁也没有与管壁接触）（ ）
A．如果磁铁的磁性足够强，磁铁会停留在铝管中，永远不落下来
B．如果磁铁的磁性足够强，磁铁在铝管中运动时间更长，但一定会落下来
C．磁铁在铝管中运动的过程中，由于不计空气阻力，所以机械能守恒
D．如果将铝管换成塑料管，磁铁从塑料管中出来也会用较长时间

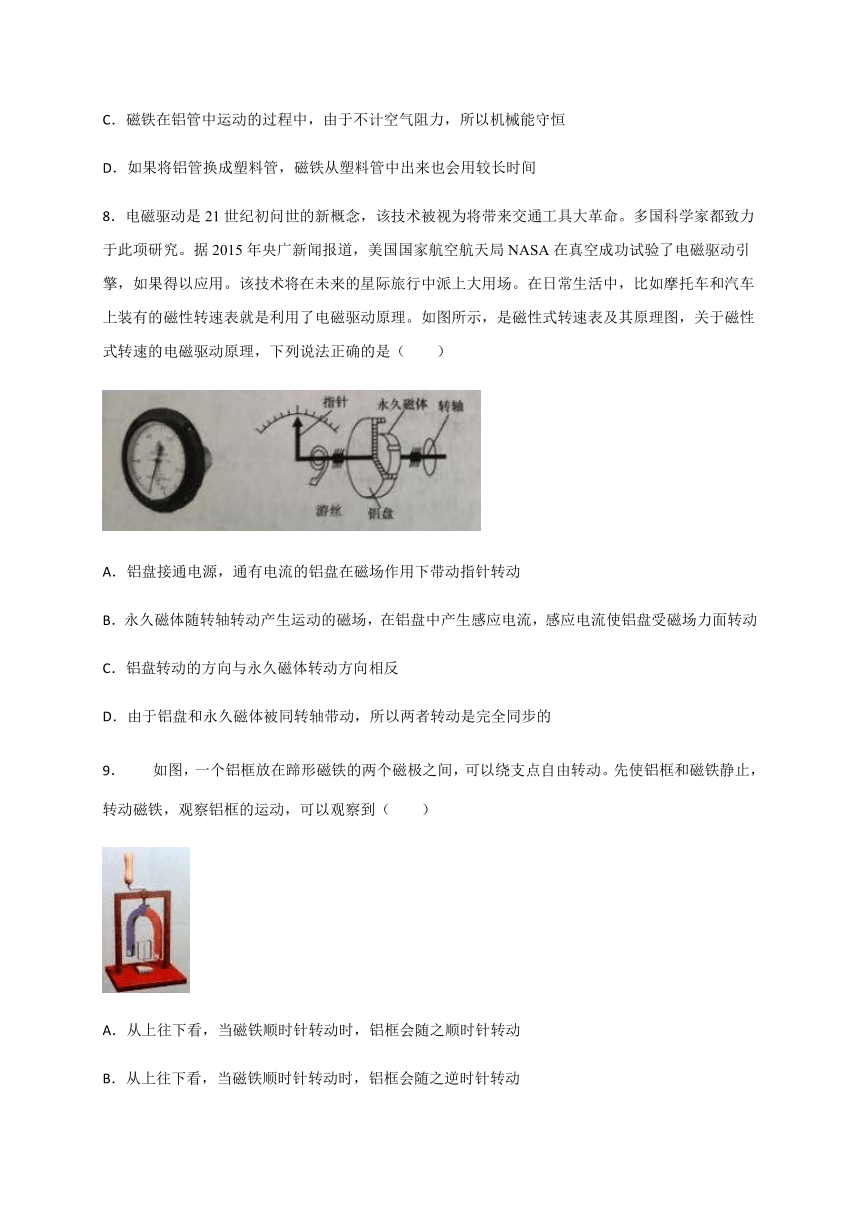

8．电磁驱动是21世纪初问世的新概念，该技术被视为将带来交通工具大革命。多国科学家都致力于此项研究。据2015年央广新闻报道，美国国家航空航天局NASA在真空成功试验了电磁驱动引擎，如果得以应用。该技术将在未来的星际旅行中派上大用场。在日常生活中，比如摩托车和汽车上装有的磁性转速表就是利用了电磁驱动原理。如图所示，是磁性式转速表及其原理图，关于磁性式转速的电磁驱动原理，下列说法正确的是（ ）
A．铝盘接通电源，通有电流的铝盘在磁场作用下带动指针转动
B．永久磁体随转轴转动产生运动的磁场，在铝盘中产生感应电流，感应电流使铝盘受磁场力面转动
C．铝盘转动的方向与永久磁体转动方向相反
D．由于铝盘和永久磁体被同转轴带动，所以两者转动是完全同步的
9．如图，一个铝框放在蹄形磁铁的两个磁极之间，可以绕支点自由转动。先使铝框和磁铁静止，转动磁铁，观察铝框的运动，可以观察到（ ）
A．从上往下看，当磁铁顺时针转动时，铝框会随之顺时针转动
B．从上往下看，当磁铁顺时针转动时，铝框会随之逆时针转动
C．无论磁铁向哪个方向转动，铝框都不会转动
D．当磁铁停止转动后，如果忽略空气阻力和摩擦阻力，铝框将保持匀速转动
10．以下属于电磁驱动现象的（ ）
A．线圈能使振动的磁铁快速停下来
B．无缺口的铝管比有缺口的铝管更快使磁铁匀速运动
C．用手把磁铁转动，线框跟随转动
D．U磁铁能使旋转的金属圆盘快速停下来
11．磁电式仪表的基本组成部分是磁铁和线圈。缠绕线圈的骨架常用铝框，铝框、指针固定在同一转轴上。线圈未通电时，指针竖直指在表盘中央；线圈通电时发生转动，指针随之偏转，由此就能确定电流的大小。如图所示，线圈通电时指针向右偏转，在此过程中，下列说法正确的是
A．俯视看线圈中通有逆时针方向的电流
B．穿过铝框的磁通量减少
C．俯视看铝框中产生顺时针方向的感应电流
D．使用铝框做线圈骨架能够尽快使表针停在某一刻度处
12．有多款智能手机支持无线充电，如图为充电原理示意图。充电板接交流电源，对充电板供电，充电板内的送电线圈可产生交变磁场，从而使手机内的受电线圈产生交变电流，再经整流电路转变成直流电后对手机电池充电，下列说法正确的是（ ）
A．手机外壳用金属材料制作可以减少能量损耗
B．如果图示方向的磁场在变强，受电线圈中c点的电势低于d点的电势
C．在送电线圈电压不变的情况下，增加送电线圈匝数可以提高受电线圈的电压
D．受电线圈中交变电流的频率与发射线圈中交变电流的频率相同
13．下列现象中利用的原理主要是电磁感应的有（ ）
A．如图甲所示，真空冶炼炉外有线圈，线圈中通入高频交流电，炉内的金属能迅速熔化
B．如图乙所示，安检门可以检测金属物品，如携带金属刀具经过时，会触发报警
C．如图丙所示，放在磁场中的玻璃皿内盛有导电液体，其中心放一圆柱形电极，边缘内壁放一环形电极，通电后液体就会旋转起来
D．如图丁所示，用一蹄形磁铁接近正在旋转的铜盘，铜盘很快静止下来
二、多选题
14．如图所示，以下现象中与涡流有关的是（ ）
A．真空冶炼炉熔化金属
B．磁电式仪表用铝框做线圈的骨架
C．处于磁场中的导电液体旋转起来
D．磁电式仪表中的线圈通电后发生偏转
15．科学技术在生产、生活中有广泛的应用，下列装置中运用了电磁感应的原理和规律的是（ ）
A．电子尔元件 B．位移传感
C．回旋加速器 D．运输中的电流表
参考答案
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
B
B
B
A
A
B
B
B
A
C
D
BD
ABD
AB
BD
