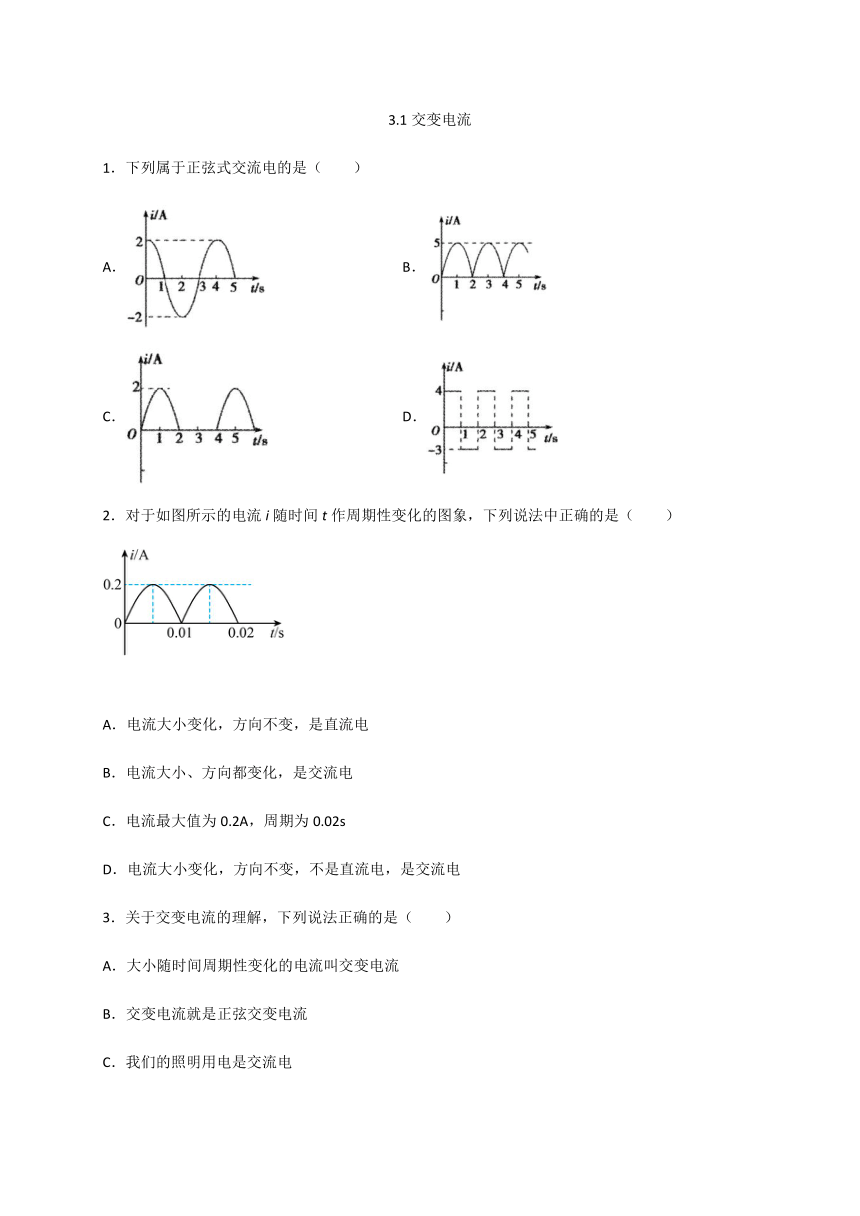

3.1交变电流
1．下列属于正弦式交流电的是（ ）
A． B．
C． D．
2．对于如图所示的电流i随时间t作周期性变化的图象，下列说法中正确的是（ ）
A．电流大小变化，方向不变，是直流电
B．电流大小、方向都变化，是交流电
C．电流最大值为0.2A，周期为0.02s
D．电流大小变化，方向不变，不是直流电，是交流电
3．关于交变电流的理解，下列说法正确的是（ ）
A．大小随时间周期性变化的电流叫交变电流
B．交变电流就是正弦交变电流
C．我们的照明用电是交流电
D．电池也是提供的交变电流
4．交变电流是( )
A．矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动时产生的电流
B．按正弦规律变化的电流
C．按余弦规律变化的电流
D．大小、方向随时间做周期性变化的电流
5．如图的各个图线中，表示交变电流的是（ ）
A． B． C． D．
6．如图所示，竖直长直导线通有向下的恒定电流，位于导线右侧的矩形线圈abcd可绕其竖直对称轴O1O2转动。线圈绕轴沿逆时针（沿轴线从上往下看）方向匀速转动，转动周期为T。从图示位置开始计时，下列说法正确的是（ ）
A．线圈中产生正弦式交流电
B．false时间内，线圈中感应电流方向为false
C．false时，线圈的磁通量最大，感应电动势也最大
D．线圈每转动一周电流方向改变一次

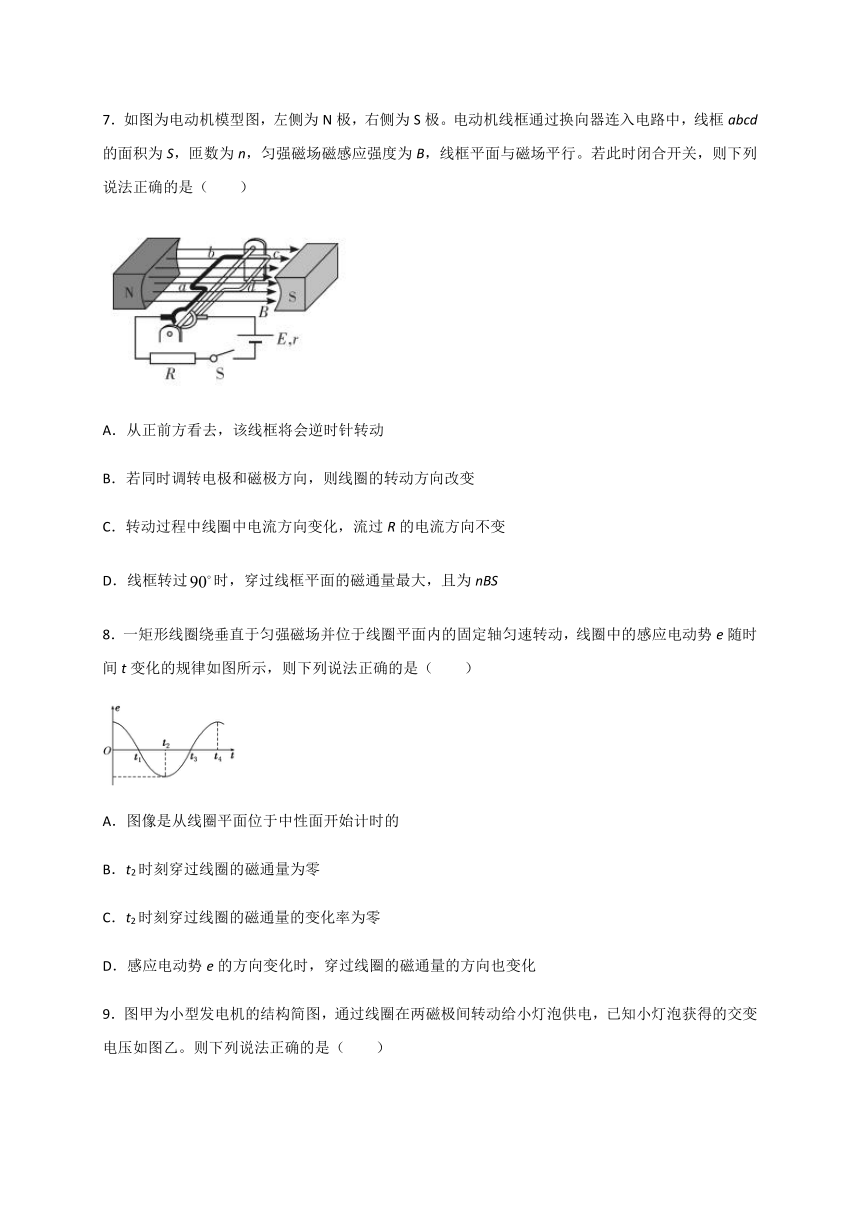

7．如图为电动机模型图，左侧为N极，右侧为S极。电动机线框通过换向器连入电路中，线框abcd的面积为S，匝数为n，匀强磁场磁感应强度为B，线框平面与磁场平行。若此时闭合开关，则下列说法正确的是（ ）
A．从正前方看去，该线框将会逆时针转动
B．若同时调转电极和磁极方向，则线圈的转动方向改变
C．转动过程中线圈中电流方向变化，流过R的电流方向不变
D．线框转过false时，穿过线框平面的磁通量最大，且为nBS
8．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，线圈中的感应电动势e随时间t变化的规律如图所示，则下列说法正确的是（ ）
A．图像是从线圈平面位于中性面开始计时的
B．t2时刻穿过线圈的磁通量为零
C．t2时刻穿过线圈的磁通量的变化率为零
D．感应电动势e的方向变化时，穿过线圈的磁通量的方向也变化
9．图甲为小型发电机的结构简图，通过线圈在两磁极间转动给小灯泡供电，已知小灯泡获得的交变电压如图乙。则下列说法正确的是（ ）
A．甲图中理想交流电压表的示数为6falseV
B．乙图中的0时刻就是甲图所示时刻
C．乙图中0.5×10-2 s时刻，穿过甲图中线圈的磁通量最小
D．乙图中1.0×10-2 s时刻，穿过甲图中线圈的磁通量最小
10．如图所示为交流发电机示意图，线圈的false边连在金属滑环K上，false边连在滑环L上，两个电刷E、F分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。下列说法正确的是（ ）
A．当线圈平面转到中性面的瞬间，穿过线圈的磁通量最小
B．当线圈平面转到跟中性面垂直的瞬间，穿过线圈的磁通量最小
C．当线圈平面转到中性面的瞬间，线圈中的感应电流最大
D．当线圈平面转到跟中性面垂直的瞬间，线圈中的感应电流最小
11．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图所示。则下列说法中正确的是（ ）
A．t＝0时刻，线圈平面与中性面垂直
B．t＝0.01s时刻，Φ的变化率为0
C．t＝0.02s时刻，感应电动势达到最大
D．从t＝0.01s时刻至t＝0.04s时刻线圈转过的角度是falseπ
12．如图表示，矩形线圈绕垂直于匀强磁场磁感线的固定轴O以角速度false逆时针匀速转动时，下列叙述中正确的是（ ）
A．若从图示位置计时，则线圈中的感应电动势false
B．线圈每转1周交流电的方向改变1次
C．线圈的磁通量最大时感应电动势为零
D．线圈的磁通量最小时感应电动势为零
13．利用示波器可以显示输入信号的波形，单匝正方形金属线框abed处在匀强磁场中，当以线圈平面内某虚线false为轴匀速转动时，线圈内产生的电流随时间的变化关系如图甲所示。则在四个选项所示的情景中，无论从线圈平面处于哪个位置开始计时，都不可能产生该电流的是（ ）
A．
B．
C．
D．
14．（多选）在匀强磁场中，一矩形金属线框绕与磁感应垂直的转动轴速转动，如图甲所示，磁通量随时间变化的规律如图乙所示，则下列说法正确的是（ ）
A．t=0.01s时线框的磁通量变化率最大
B．t=0.005s时线框产生的电动势为零
C．t=0.02s时线框中的电流改变方向
D．线框产生的交变电动势频率为100Hz
15．（多选）下图中哪些情况，线圈中产生了正弦交变电流(均匀速转动)（ ）
A． B． C． D．
16．（多选）矩形线圈在匀强磁场中匀速转动，所产生的交变电流的波形如图所示，下列说法中正确的是（ ）
A．在t1时刻穿过线圈的磁通量达到峰值
B．在t2时刻穿过线圈的磁通量达到峰值
C．在t3时刻穿过线圈的磁通量的变化率达到峰值
D．在t4时刻穿过线圈的磁通量的变化率达到峰值
17．（多选）如图所示，观察电流表的指针，可以判定（ ）
A．指针随着线圈转动而摆动，并且线圈每转一周，指针左右摆动一次
B．当线圈平面转到跟磁感线垂直位置时，电流表的指针偏转最大
C．当线圈平面转到跟磁感线平行的位置时，电流表的指针偏转最大
D．感应电动势和感应电流是周期性变化的
18．（多选）矩形线框绕垂直于匀强磁场且在线框平面的轴匀速转动时产生了交变电流，下列说法正确的是（ ）
A．当线框位于中性面时，线框中感应电动势最大
B．当穿过线框的磁通量为零时，线框中的感应电动势也为零
C．每当线框经过中性面时，感应电动势或感应电流方向就改变一次
D．线框经过中性面时，各边切割磁感线的速度为零
参考答案
1．A
2．A
3．C
4．D
5．C
6．B
7．C
8．B
9．C
10．B
11．D
12．C
13．A
14．AB
15．BCD
16．BC
17．ACD
18．CD
