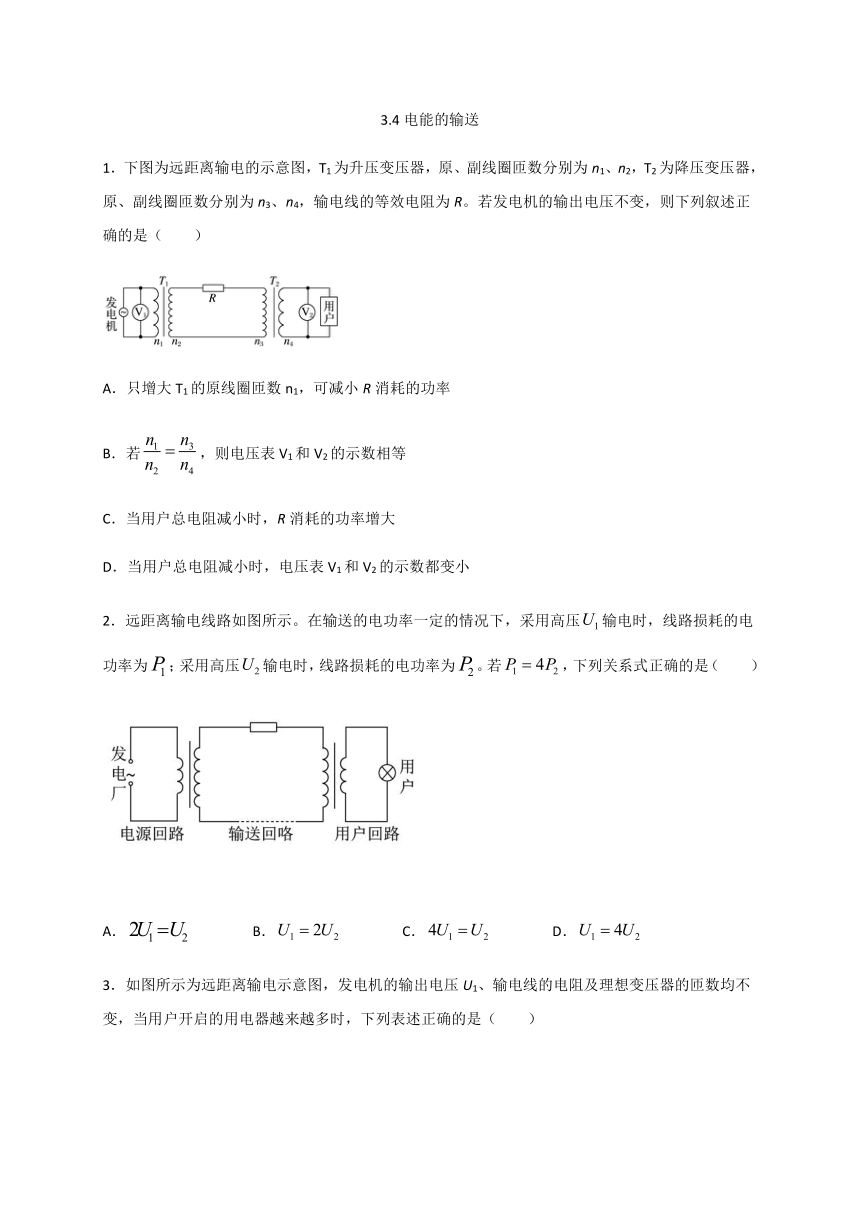

3.4电能的输送
1．下图为远距离输电的示意图，T1为升压变压器，原、副线圈匝数分别为n1、n2，T2为降压变压器，原、副线圈匝数分别为n3、n4，输电线的等效电阻为R。若发电机的输出电压不变，则下列叙述正确的是（ ）
A．只增大T1的原线圈匝数n1，可减小R消耗的功率
B．若false，则电压表V1和V2的示数相等
C．当用户总电阻减小时，R消耗的功率增大
D．当用户总电阻减小时，电压表V1和V2的示数都变小
2．远距离输电线路如图所示。在输送的电功率一定的情况下，采用高压false输电时，线路损耗的电功率为false；采用高压false输电时，线路损耗的电功率为false。若false，下列关系式正确的是（ ）
A．false B．false C．false D．false

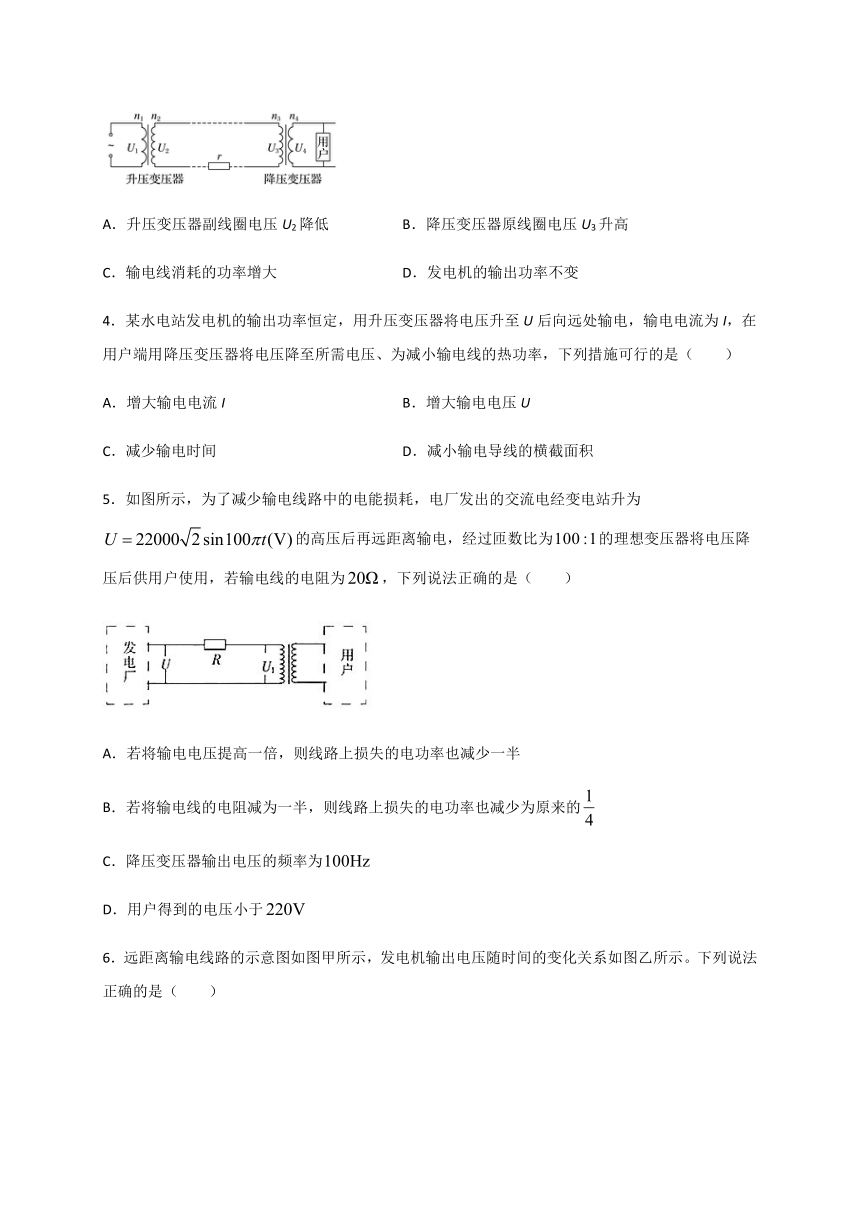

3．如图所示为远距离输电示意图，发电机的输出电压U1、输电线的电阻及理想变压器的匝数均不变，当用户开启的用电器越来越多时，下列表述正确的是（ ）
A．升压变压器副线圈电压U2降低 B．降压变压器原线圈电压U3升高
C．输电线消耗的功率增大 D．发电机的输出功率不变
4．某水电站发电机的输出功率恒定，用升压变压器将电压升至U后向远处输电，输电电流为I，在用户端用降压变压器将电压降至所需电压、为减小输电线的热功率，下列措施可行的是（ ）
A．增大输电电流I B．增大输电电压U
C．减少输电时间 D．减小输电导线的横截面积
5．如图所示，为了减少输电线路中的电能损耗，电厂发出的交流电经变电站升为false的高压后再远距离输电，经过匝数比为false的理想变压器将电压降压后供用户使用，若输电线的电阻为false，下列说法正确的是（ ）
A．若将输电电压提高一倍，则线路上损失的电功率也减少一半
B．若将输电线的电阻减为一半，则线路上损失的电功率也减少为原来的false
C．降压变压器输出电压的频率为false
D．用户得到的电压小于false

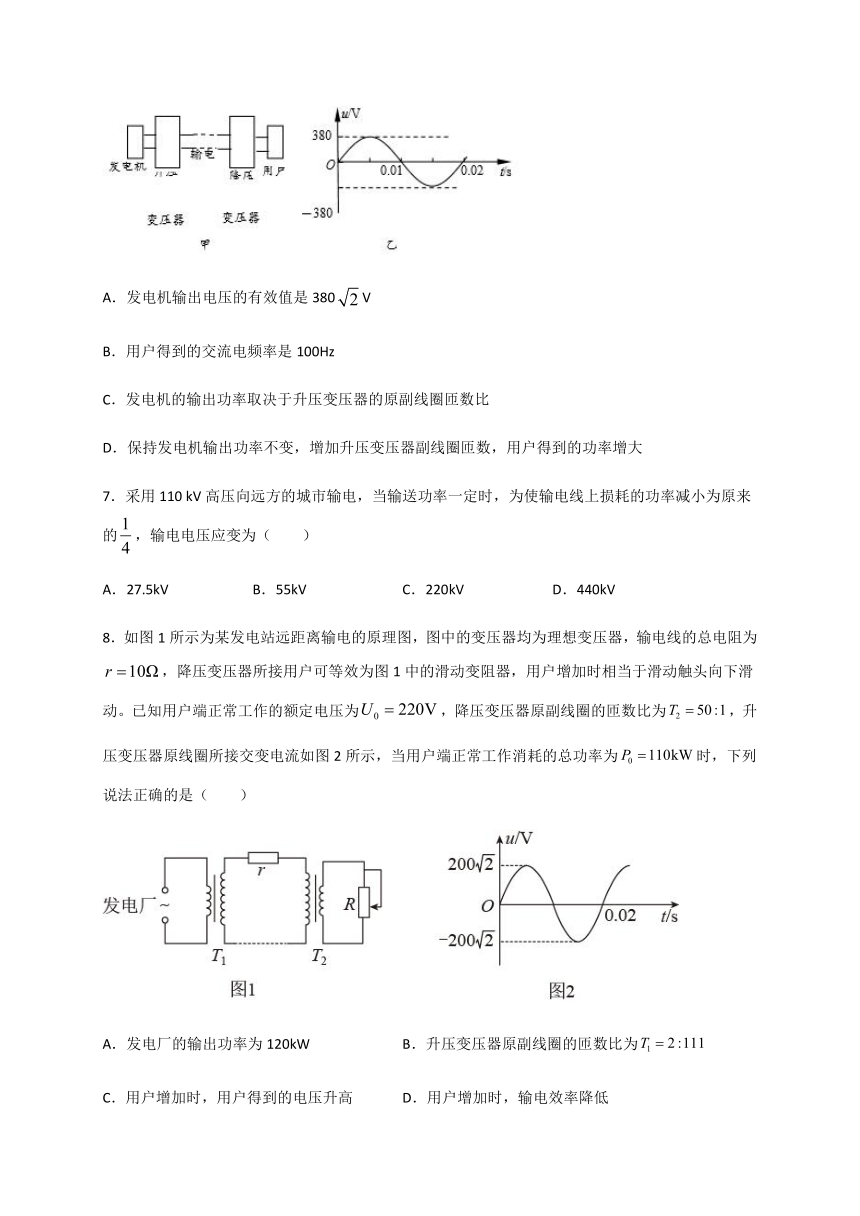

6．远距离输电线路的示意图如图甲所示，发电机输出电压随时间的变化关系如图乙所示。下列说法正确的是（ ）
A．发电机输出电压的有效值是380falseV
B．用户得到的交流电频率是100Hz
C．发电机的输出功率取决于升压变压器的原副线圈匝数比
D．保持发电机输出功率不变，增加升压变压器副线圈匝数，用户得到的功率增大
7．采用110 kV高压向远方的城市输电，当输送功率一定时，为使输电线上损耗的功率减小为原来的false，输电电压应变为（ ）
A．27.5kV B．55kV C．220kV D．440kV
8．如图1所示为某发电站远距离输电的原理图，图中的变压器均为理想变压器，输电线的总电阻为false，降压变压器所接用户可等效为图1中的滑动变阻器，用户增加时相当于滑动触头向下滑动。已知用户端正常工作的额定电压为false，降压变压器原副线圈的匝数比为false，升压变压器原线圈所接交变电流如图2所示，当用户端正常工作消耗的总功率为false时，下列说法正确的是（ ）
A．发电厂的输出功率为120kW B．升压变压器原副线圈的匝数比为false
C．用户增加时，用户得到的电压升高 D．用户增加时，输电效率降低

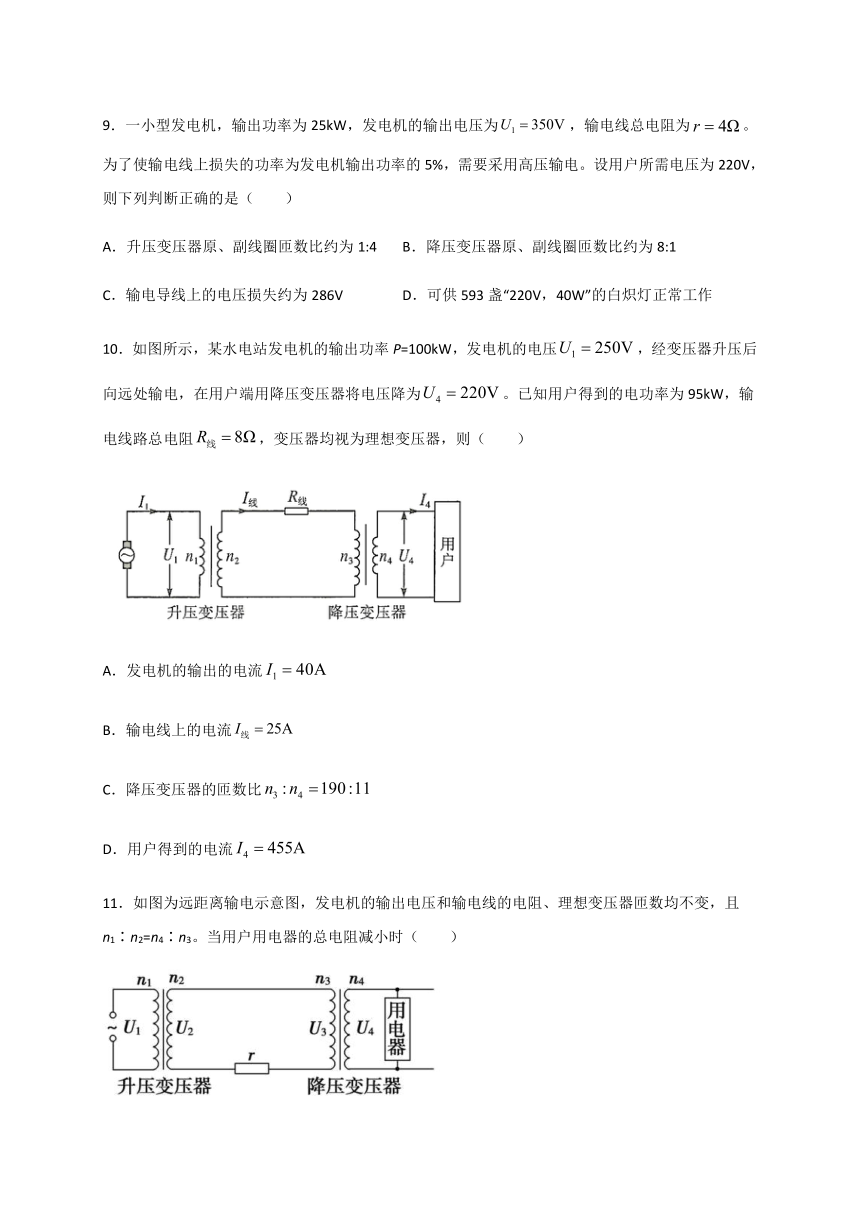

9．一小型发电机，输出功率为25kW，发电机的输出电压为false，输电线总电阻为false。为了使输电线上损失的功率为发电机输出功率的5%，需要采用高压输电。设用户所需电压为220V，则下列判断正确的是（ ）
A．升压变压器原、副线圈匝数比约为1:4 B．降压变压器原、副线圈匝数比约为8:1
C．输电导线上的电压损失约为286V D．可供593盏“220V，40W”的白炽灯正常工作
10．如图所示，某水电站发电机的输出功率P=100kW，发电机的电压false，经变压器升压后向远处输电，在用户端用降压变压器将电压降为false。已知用户得到的电功率为95kW，输电线路总电阻false，变压器均视为理想变压器，则（ ）
A．发电机的输出的电流false
B．输电线上的电流false
C．降压变压器的匝数比false
D．用户得到的电流false
11．如图为远距离输电示意图，发电机的输出电压和输电线的电阻、理想变压器匝数均不变，且n1∶n2=n4∶n3。当用户用电器的总电阻减小时（ ）
A．U1∶U2=U4∶U3
B．用户的电压U4增大
C．输电线上损失的功率增大
D．用户消耗的功率等于发电机的输出功率
12．远距离输电时，导线上电能的损失主要是由电流的热效应引起的。要减少电能输送时的损失可采取下列哪些途径（ ）
A．减小输电线的电阻 B．减小输送的电流
C．减小输送的电压 D．增大输送的电压
13．某小型发电站输出的功率为220kW，输出的电压为220V，输电线的总电阻为0.05Ω，现直接进行输电，则下列说法正确的是（ ）
A．输电线上功率损失为5kW
B．用户端得到的电压为170V
C．若用11kV电压输电，则升压变压器的匝数比为1：50
D．若用11kV电压输电，输电线上电压损失为1V，则用户端可直接接入用电器
14．某发电站，发电机的输出功率为5×105kW，采用500 kV的高压输电，输电线上的总电阻为20Ω，则输电线上的电流为___________A，输电线上损失的电压为___________V，输电线上损失的电功率为___________kW。
15．某村通过水电站发电对用户供电，输电线路如图示，已知发电机的输出电压为false，输出功率为false，用变压比（原、副线圈匝数比）为false的理想变压器升压后向远处送电，输电导线的总电阻为false，到达用户后再用变压比（原、副线圈匝数比）为false的理想变压器降压后供给用户，求：
（1）输电线上损失电功率；
（2）用户得到的电压和消耗的电功率。
16．一台小型发电机的最大输出功率为false，输出电压恒为false，现用电阻率为false、横截面积为false的输电线向距离false处的用电单位输电，要使发电机满负荷运行时，输电线上的损失功率为发电机总功率的4%，理想升压变压器原、副线圈匝数分别为false，理想降压变压器原、副线圈匝数分别为false。
(1)所用的理想升压变压器原、副线圈的匝数比值是多少？
(2)如果用户用电器的额定电压为220 V，那么所用的理想降压变压器原、副线圈的匝数比值是多少？
17．为应对“新型冠状病毒”冬季可能爆发的流行态势，某医疗组织准备筹建“方舱”医院。为做好疫情防控供电准备，供电部门为医院设计的供电系统输电电路简图如图所示，发电机的矩形线框ABCD处于磁感应强度大小false的水平匀强磁场中，线框面积false，匝数false匝，电阻不计。线框绕垂直于磁场的轴false以一定的角速度匀速转动，并与升压变压器的原线圈相连，升压变压器原、副线圈的匝数之比为1：20，降压变压器的副线圈接入到医院供电，两变压器间的输电线等效电阻false，变压器均为理想变压器。当发电机输出功率false时，电压表的示数为250V，额定电压为220V的医疗设备正常工作。求：
(1)线圈转动角速度大小；
(2)降压变压器原、副线圈匝数之比。
18．一台小型发电机的最大输出功率为100kW，输出电压恒为1000V，升压后向远处的用户输电，输电线的总电阻为18Ω。已知发电机满负荷运行时，输电线上损失的功率为发电机总功率的5%，降压变压器的输出电压为220V。求：
(1)升压变压器原、副线圈的匝数比；
(2)降压变压器原、副线圈的匝数比。
参考答案
1．C
2．A
3．C
4．B
5．D
6．D
7．C
8．BD
9．AD
10．BC
11．AC
12．ABD
13．BC
14．1000（1×103） 20000（2×104） 2×104
15．（1）false；（2）220V；false
16．(1)false；(2)false
17．(1) false； (2) false
18．(1)false；(2)false
