3.2 生活中的透镜

(共24张PPT)
照相机
镜头相当于一个凸透镜，来自景物的光经过镜头后会聚在胶卷上，形成一个倒立的、缩小的实像。
镜头(凸透镜)
胶卷(像)
神州六号
1.照相机的构造
各部分的作用
1、调焦环是调节什么？
调节镜头到胶片的距离（像距）。调焦环是相机上控制镜头伸缩的装置。
2、光圈和快门分别控制什么？
光圈是相机镜头中控制光通量的装置。
快门是相机中控制进光时间长短的装置
3、快门和光圈共同控制什么？

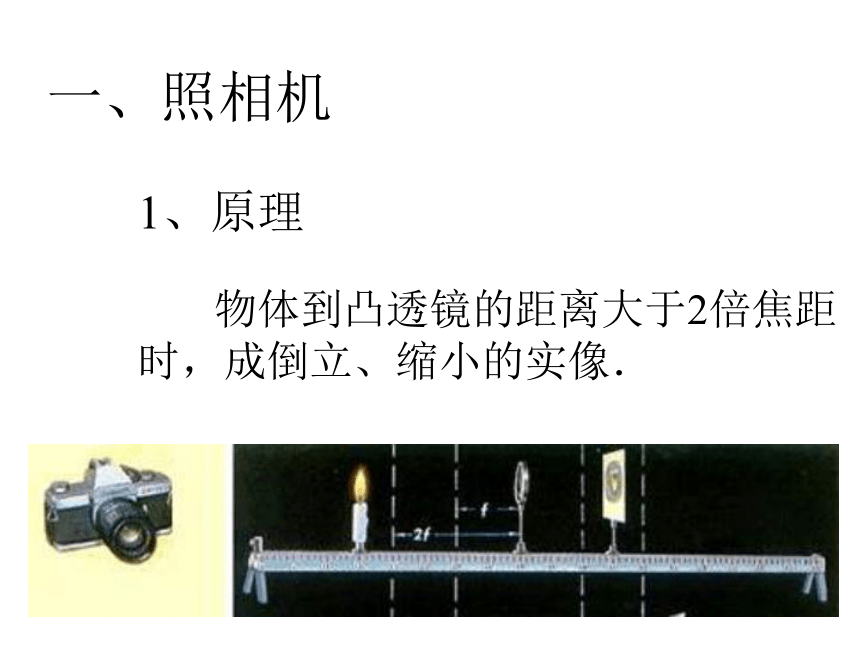

一、照相机
1、原理
　　物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像．

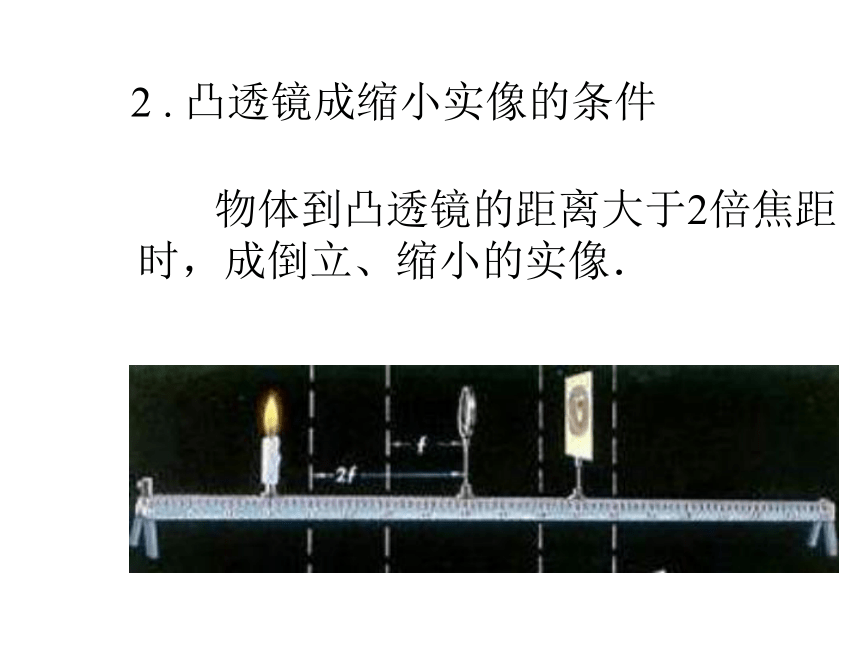

2 . 凸透镜成缩小实像的条件
　　物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像．

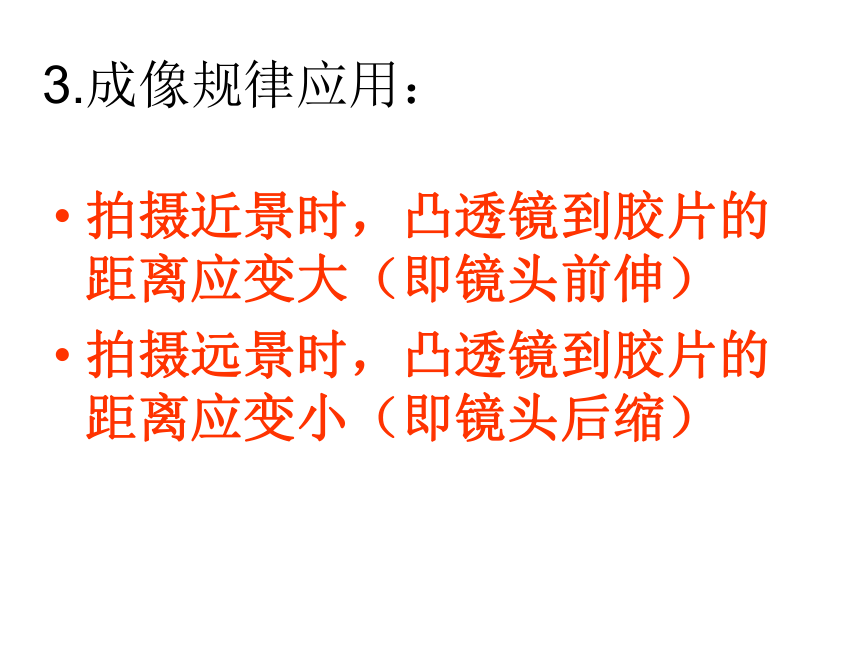

3.成像规律应用：
拍摄近景时，凸透镜到胶片的距离应变大（即镜头前伸）
拍摄远景时，凸透镜到胶片的距离应变小（即镜头后缩）
例子： 小明用照相机给小丽照了一张全身的2寸像后,小丽又要照一张2寸的半身像,此时小明应将( )
A:相机与人的距离增大,镜头到底片的距离缩短
B:相机与人的距离增大,镜头到底片的距离变长
C:相机与人的距离缩小,镜头到底片的距离缩短
D:相机与人的距离缩小,镜头到底片的距离变长
Ｄ
平面镜
镜头(凸透镜)

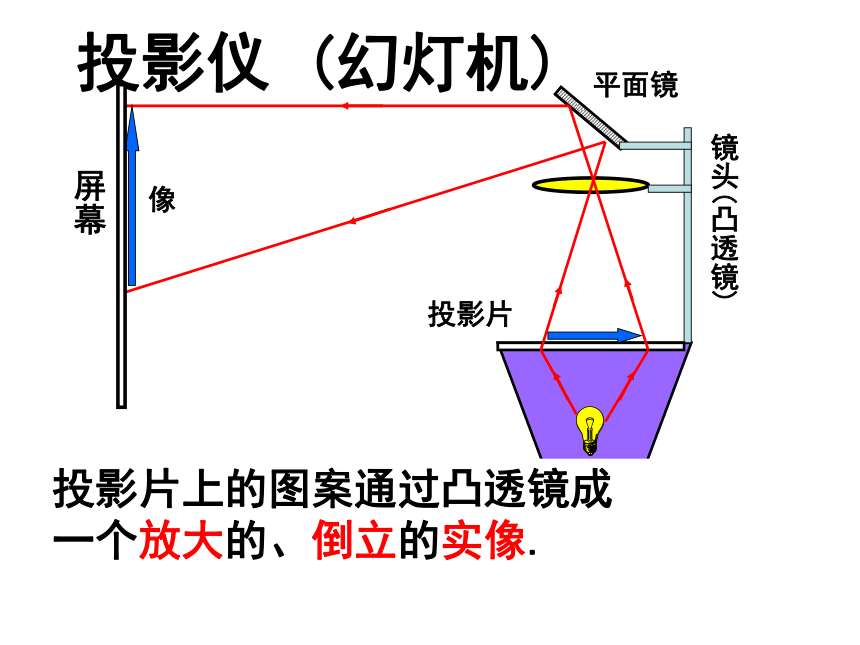

投影仪 (幻灯机)
屏幕
投影片
像
投影片上的图案通过凸透镜成
一个放大的、倒立的实像.
二、幻灯机
　　幻灯机是利用凸透镜能成倒立、放大的实像这个道理制成的．
我们在投影片上写“F”屏幕上的字是怎样？
投影仪的调节 ：
物近像远像变大
（调节镜头向下，并将投影仪远离屏幕）
平面镜在这里有什么作用？
例：放幻灯机时，要获得更大的像应该采取（　）
Ａ 使幻灯机向屏幕靠近些，幻灯片靠近镜头
Ｂ 使幻灯机离屏幕远些，幻灯片也离镜头 远一些
Ｃ 使幻灯机向屏幕靠近些，幻灯片离镜头远一些
Ｄ 使幻灯机离屏幕远些，幻灯片靠近镜头
Ｄ
现在我们在透明的塑料三角尺上滴一滴水，用它观察课本上的字，字是不是放大了？为什么？
三、放大镜
　　放大镜是一个短焦距的凸透镜，用来成正立、放大的虚像．
放大镜的放大效果
例一：医用体温计的刻度部分为三棱体，横截面如图，
其正面呈圆弧形，这样就可看清体温计内极细的汞
柱，以便于读数，这是因为圆弧形玻璃的作用相当
于________________，我们用它能看到汞柱被放
大后正立的_________像。
凸透镜（放大镜）
虚
例二、李东从侧面透过球形玻璃鱼缸欣赏水中游动的金鱼 ，他所看到的“金鱼”是（ ）
A、放大了的金鱼实像
B、放大了的金鱼虚像
C、缩小了的金鱼实像
D、缩小了的金鱼虚像
B
1、照相机、投影机、和放大镜三种仪器中：能成大的像的仪器有哪些？能成缩小的像有哪些？
回答下列问题：
2、哪些仪器所成的像是倒立，哪些仪器所成的像是正立。
倒立
放大
缩小
实像
倒立
倒立
等大
实像
实像
放大
虚像
正立
当堂练习
1.下列不属于透镜在日常生活中应用的是（ ）。
2.照相机镜头相当于一个_____，来自物体的光经过照相机镜头
后会聚在胶卷上，形成一个_____（“放大”或“缩小”）的像。
3.小明用灯泡、凸透镜和光屏制作模型照相机的过程中，应把__
__当作照相机的镜头，把____当作胶片。实际拍摄时，为使远近
物体都能成为清晰的像，应调节照相机的____到胶片的距离，小
小明观察到胶片上的像是______。（“倒立”或“正立”）
4.投影仪上有一个相当于_____的镜头，投影片上的图案通过它形
成一个_____（“放大” 、“缩小”或“等大”）的像。
5、测绘人员绘制地图时，常常需要在高空的飞机上
向地面照相，称为航空摄影。若使用航空摄影照
相机的镜头焦距为50mm，则底片到镜头的距离
为（ ）
A、100mm以外 B、50mm以内
C、略大于50mm D、恰为50mm
分析：航空摄影是指飞机向地面拍照，由于物距较远，相
当于从无限远处入射的光线，它所成的像在焦点附
近且略大于焦距。
C
抗击冰雪最感人一幕
显微镜 ：
目镜：
靠近眼睛的凸透镜。
物镜：
靠近被观察物体的凸透镜。
物镜 ：
物体成一个放大的实像
目镜 ：
放大镜原理，将像再次放大
四： 显微镜
天文望远镜
目镜：靠近眼睛的凸透镜。
物镜：靠近被观测物体的凸透镜。
物镜 ：
远处的物体在焦点附近成实像
目镜 :
象一个放大镜，将像再次放大
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更明亮。
五：望远镜
