3.1 透镜

(共29张PPT)
第三章　透镜及其应用

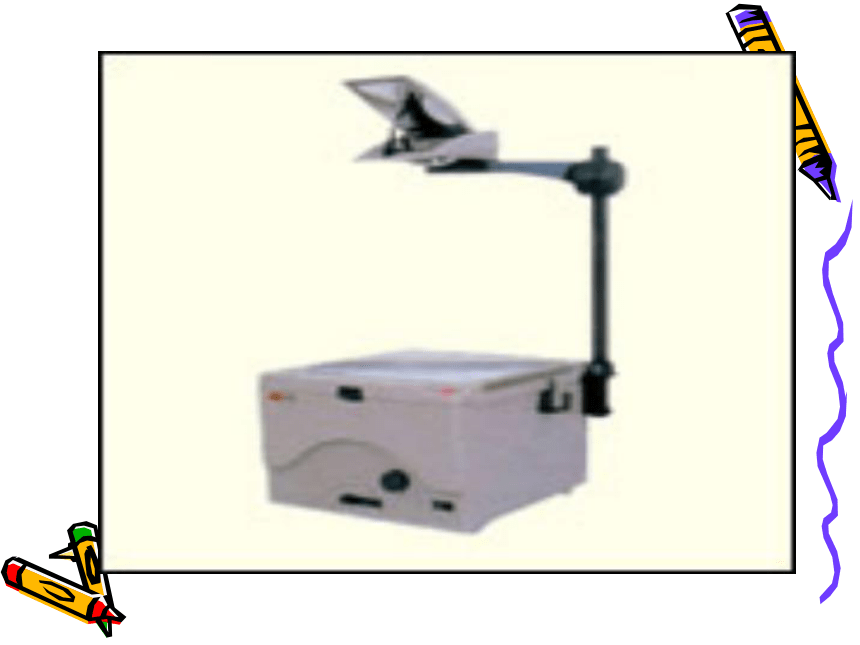

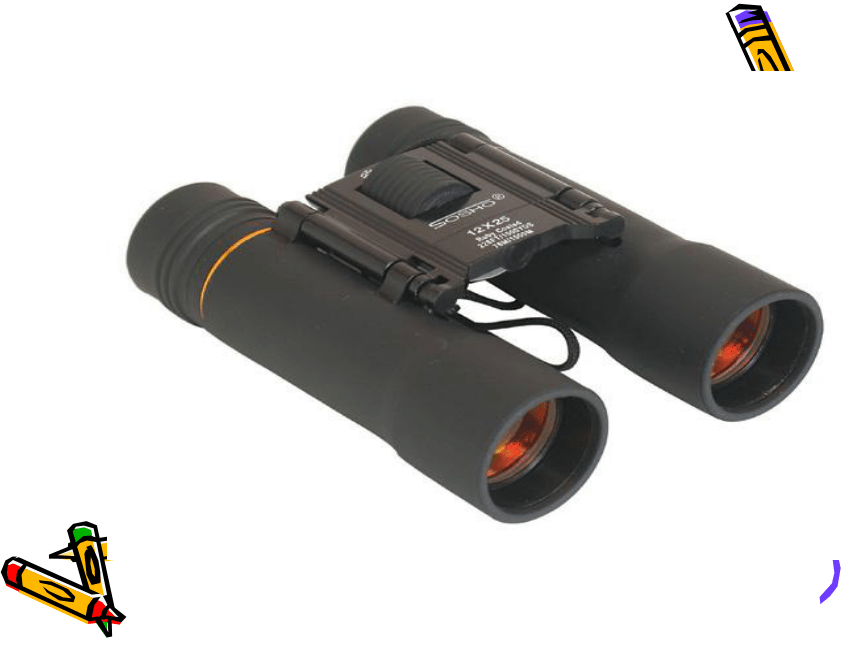

这些都应用到透镜

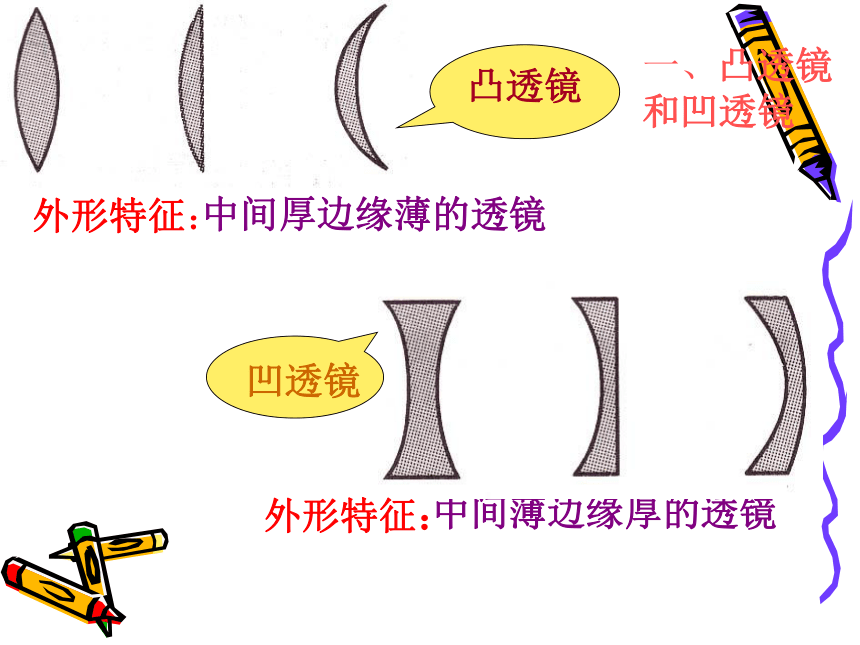

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ
凸透镜的示意图
C1
C2
主光轴
光心(O)
凹透镜的示意图
C2
C1
主光轴
光心(O)
二、探究： 透镜对光的作用
1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凸透镜有几个焦点？
1、平行于凸透镜主光轴的光线如何传播？
O
F
F
2、凸透镜有2个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
在主光轴上会聚成的这一点是什么？
三、有关透镜的概念
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
2、平行于凹透镜主光轴的光线如何传播？
1. 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F
凹透镜有焦点吗？
2. 凹透镜有2个虚焦点
凹透镜有几个虚焦点？
通过透镜光心的光线
结论：通过光心的光线传播方向不改变。
F
想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜
后怎样的？
F
F
F
？
F
F
F
F
折射现象中，光路可逆！
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!
（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
结论：
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
四　三条特殊光线
达标训练
１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
２、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
通过本节课的学习 ，你都知道了 哪些知识 ？
一、透镜的分类：
　三、关于透镜的概念：
凸透镜和凹透镜
二、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
四、透镜对三条特殊光线的作用：
1.通过光心的光线传播方向不改变。
2.平行于主光轴的光线经凸透镜折射后通过焦点：经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3.经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
