3.6 探究凸透镜成像的规律

(共23张PPT)

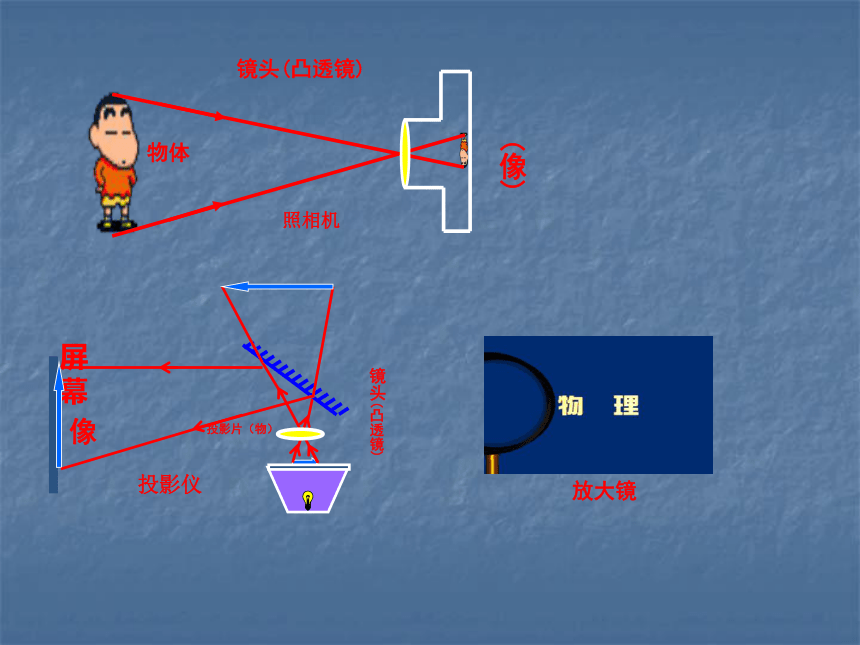

镜头(凸透镜)
屏幕
投影仪
像
投影片（物）
(像)
镜头(凸透镜)
照相机
物体
放大镜
3.6 探究凸透镜成像规律

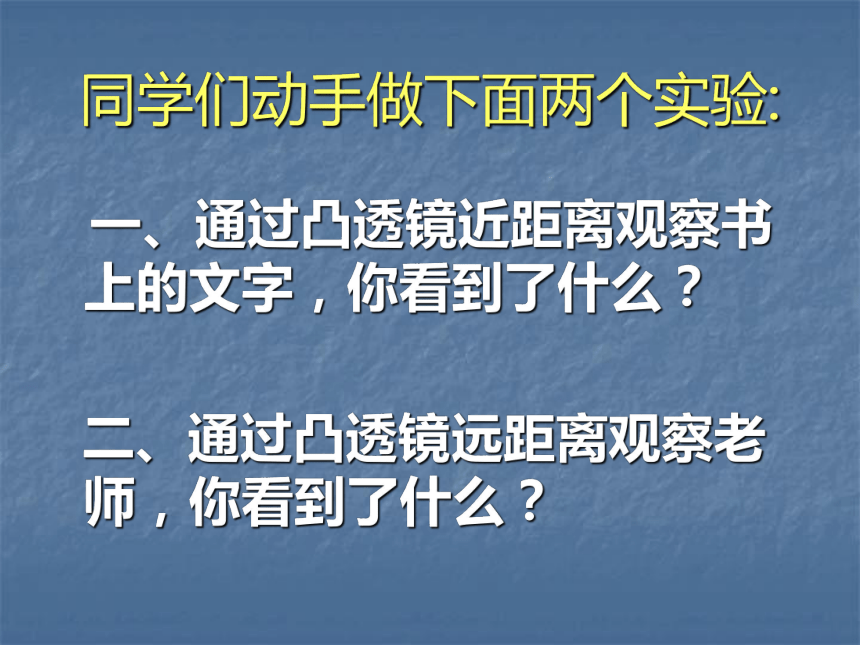

同学们动手做下面两个实验:
一、通过凸透镜近距离观察书上的文字，你看到了什么？
二、通过凸透镜远距离观察老师，你看到了什么？

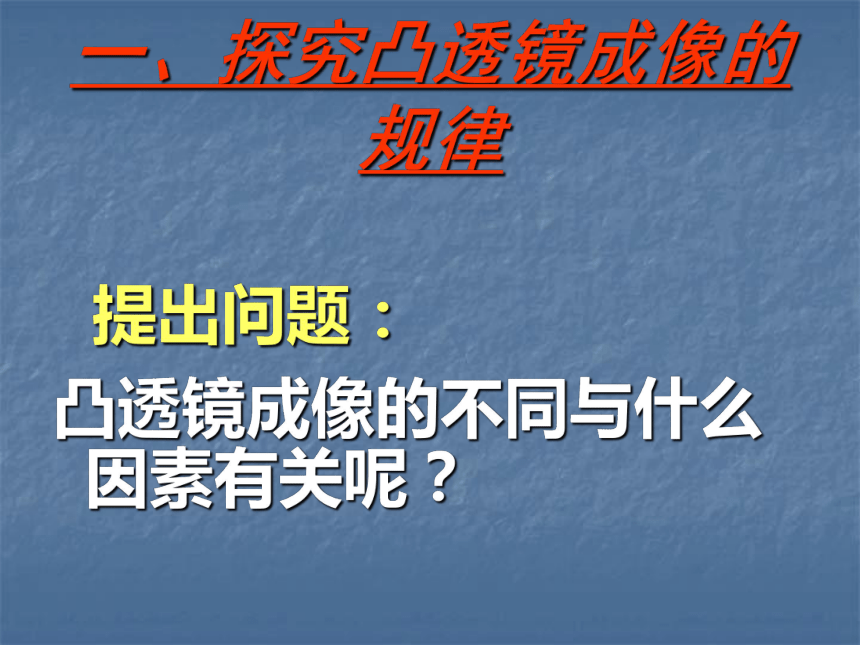

一、探究凸透镜成像的规律
提出问题：
凸透镜成像的不同与什么因素有关呢？

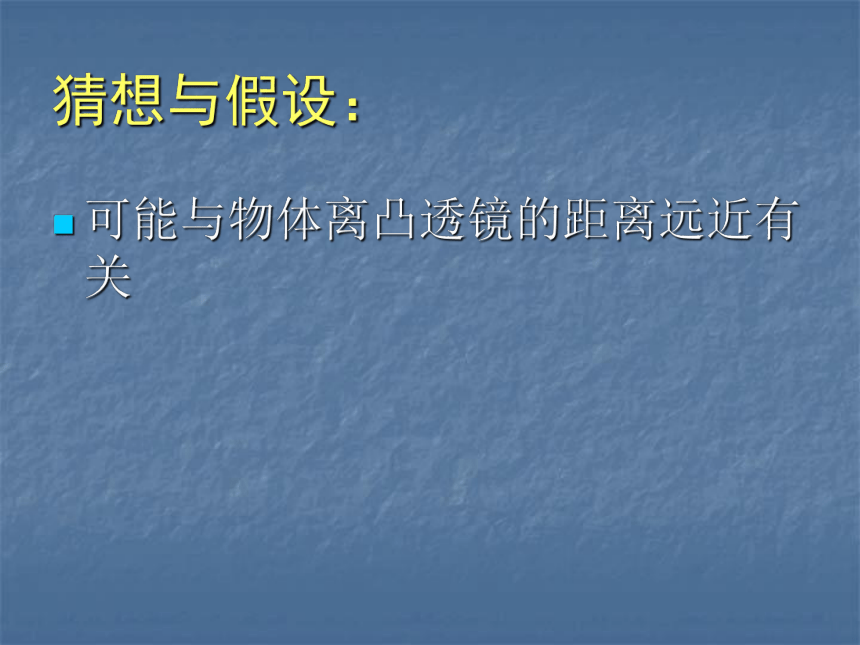

猜想与假设：
可能与物体离凸透镜的距离远近有关

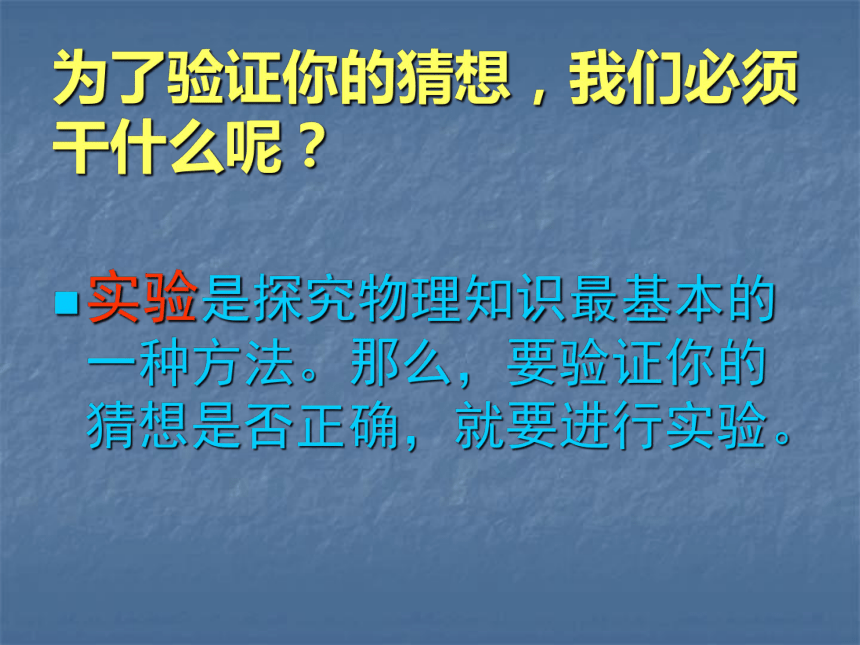

为了验证你的猜想，我们必须干什么呢？
实验是探究物理知识最基本的一种方法。那么，要验证你的猜想是否正确，就要进行实验。

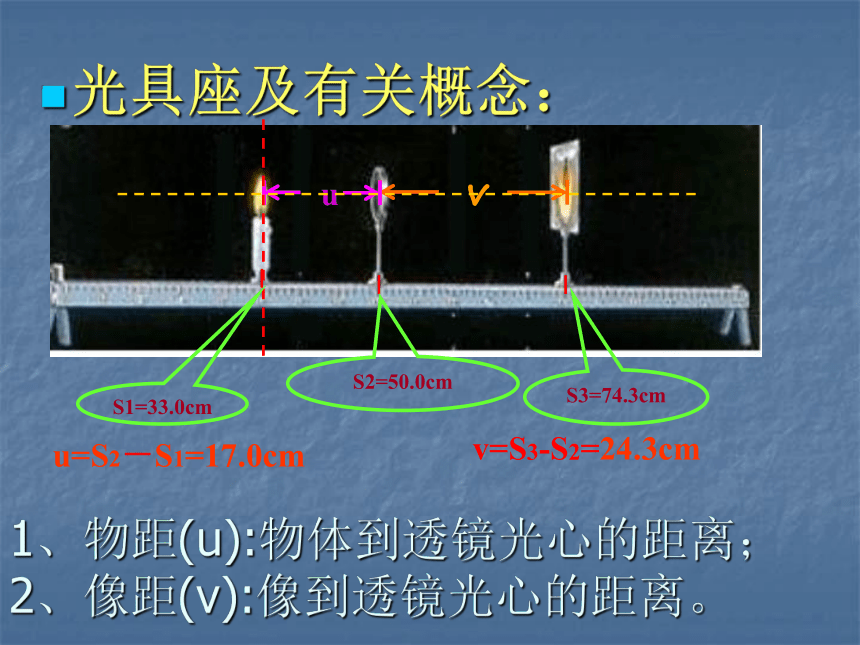

1、物距(u):物体到透镜光心的距离；
2、像距(v):像到透镜光心的距离。
光具座及有关概念：
v
u
v=S3-S2=24.3cm
S2=50.0cm
S1=33.0cm
S3=74.3cm
u=S2－S1=17.0cm

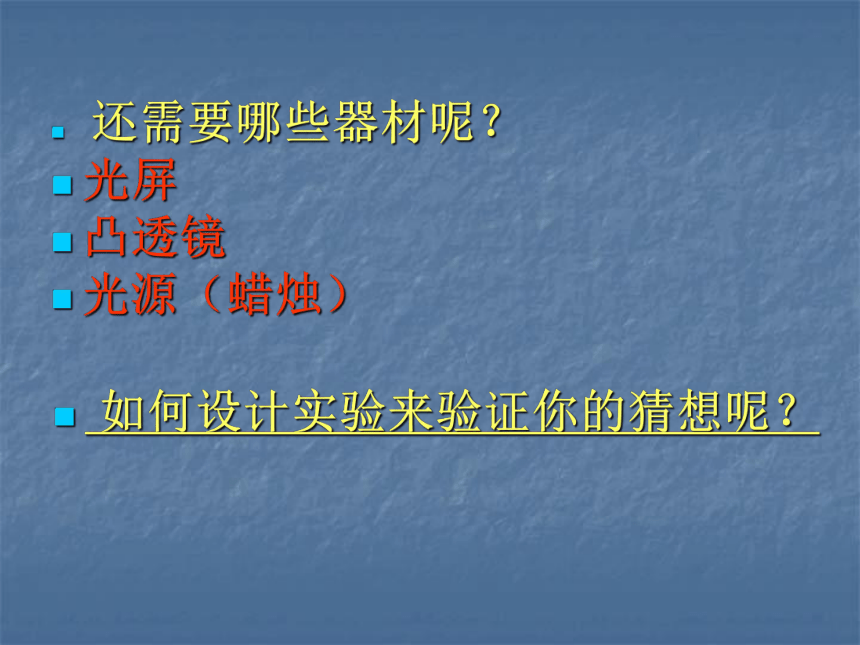

还需要哪些器材呢？
光屏
凸透镜
光源（蜡烛）
如何设计实验来验证你的猜想呢？

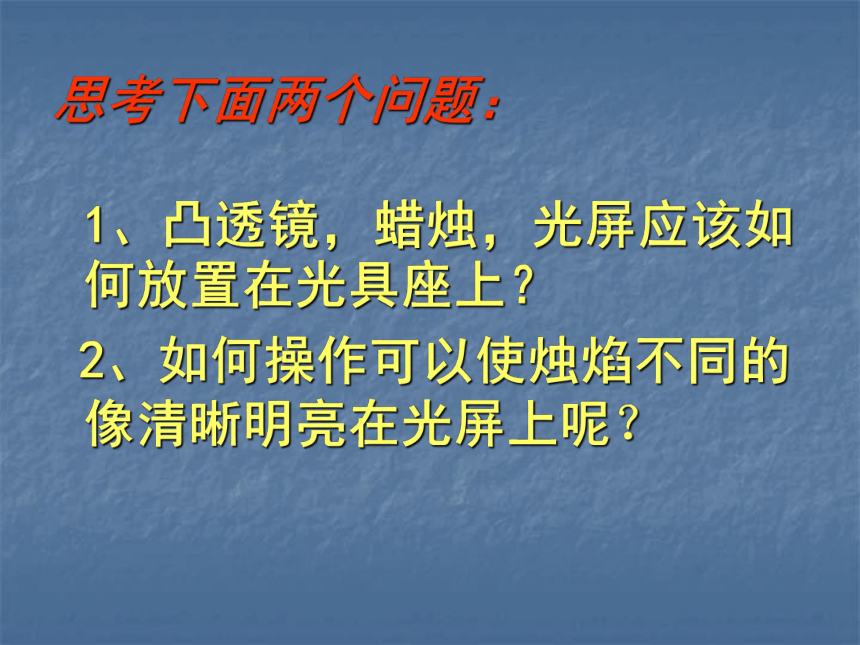

思考下面两个问题：
1、凸透镜，蜡烛，光屏应该如 何放置在光具座上？
2、如何操作可以使烛焰不同的像清晰明亮在光屏上呢？
进行实验与收集证据：
固定凸透镜，把蜡烛从远离凸透镜逐步向透镜靠近，移动光屏接收像。分别记录u>2f,2f>u>f,u友情提示：
1、观察一下你手中的凸透镜，其焦距f是多少？
2、固定透镜，把蜡烛从远离透镜，向透镜靠近，移动光屏接收像。光屏上接收到的像叫实像，一定要是清晰明亮的烛焰像。
3、及时记录像距与焦距的关系及像的性质。
物距u与焦
距f的关系 像的性质 像距v与焦
距f的关系 应用
正倒 大小 虚实
u>2f
2f>u>f
u倒立
缩小
实像
2f>v>f
照相机
倒立
放大
实像
v>2f
投影仪
正立
放大
虚像
放大镜
讨论：
u=2f 呢？
u=f 呢？
物距u与焦
距f的关系 像的性质
像距v与焦
距f的关系
应用
正倒 大小 虚实
u>2f 倒立 缩小 实像 2f>v>f 照相机
u=2f 倒立 等大 实像 v=2f
2f>u>f 倒立 放大 实像 v>2f 投影仪
u=f 不成像
u大家回想一下开始的两个实验：
看书上的文字，看老师。
为什么会成那样的像呢？
即学即练：
在探究凸透镜成像的实验中，已知凸透镜的焦距为8cm, ①当蜡烛与凸透镜的距离为20cm时,可以在光屏上得到一个 、
的 像。
②当蜡烛与凸透镜的距离为13cm时,可以在光屏上得到一个 、 的 像。
③当蜡烛与凸透镜的距离为6cm时,可以得 到一个 、 的 像。
二、凸透镜的应用-放大镜
阅读课文，学习放大镜的有关知识，结合所做的实验思考问题：
使用放大镜时，要想让物体的像变大些，该怎么办？
巩固练习：
1、平时喝水时，用手端着装满水的透明玻璃杯，透过玻璃杯，看看手指有什么变化？这时的水和玻璃杯相当于一个什么呢？
2、如图所示是一种被称为“七仙女”的神奇玻璃杯。空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图，其原因可能是：
斟酒后杯底凸透镜的焦距变大，使图片在焦点内成放大的虚像。
3、在研究凸透镜成像的实验中，可能光屏上始终得不到清晰的像其原因可能是： .
课后思考：
1、找出虚实像、放大缩小像的分界点在哪儿？
2、物距变化，像距会如何变化？
3、当物体与透镜间距离非常大时，会成什么样的像呢？
谢谢大家！
