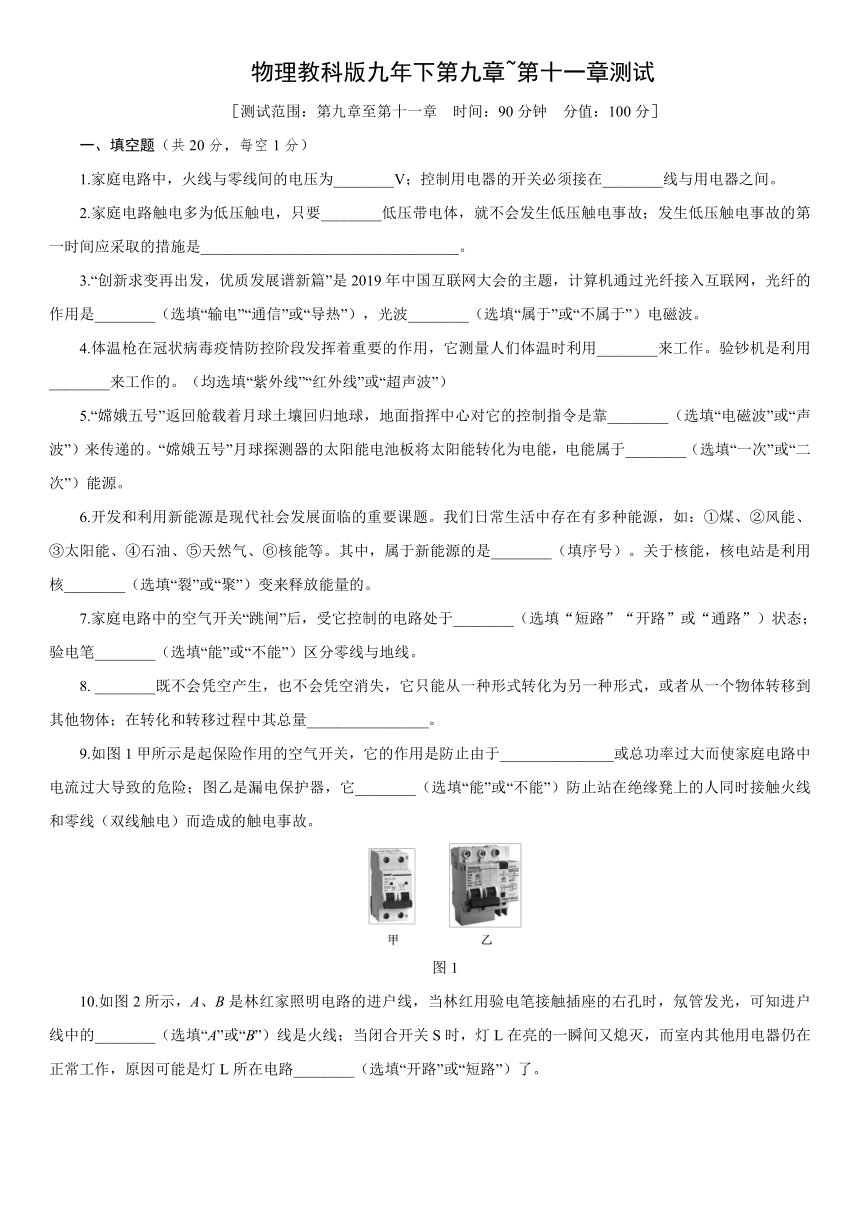

物理教科版九年下第九章~第十一章测试
［测试范围：第九章至第十一章 时间：90分钟 分值：100分］
一、填空题（共20分，每空1分）
1.家庭电路中，火线与零线间的电压为________V；控制用电器的开关必须接在________线与用电器之间。
2.家庭电路触电多为低压触电，只要________低压带电体，就不会发生低压触电事故；发生低压触电事故的第一时间应采取的措施是__________________________________。
3.“创新求变再出发，优质发展谱新篇”是2019年中国互联网大会的主题，计算机通过光纤接入互联网，光纤的作用是________（选填“输电”“通信”或“导热”），光波________（选填“属于”或“不属于”）电磁波。
4.体温枪在冠状病毒疫情防控阶段发挥着重要的作用，它测量人们体温时利用________来工作。验钞机是利用________来工作的。（均选填“紫外线”“红外线”或“超声波”）
5.“嫦娥五号”返回舱载着月球土壤回归地球，地面指挥中心对它的控制指令是靠________（选填“电磁波”或“声波”）来传递的。“嫦娥五号”月球探测器的太阳能电池板将太阳能转化为电能，电能属于________（选填“一次”或“二次”）能源。
6.开发和利用新能源是现代社会发展面临的重要课题。我们日常生活中存在有多种能源，如：①煤、②风能、③太阳能、④石油、⑤天然气、⑥核能等。其中，属于新能源的是________（填序号）。关于核能，核电站是利用核________（选填“裂”或“聚”）变来释放能量的。
7.家庭电路中的空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“开路”或“通路”）状态；验电笔________（选填“能”或“不能”）区分零线与地线。
8. ________既不会凭空产生，也不会凭空消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到其他物体；在转化和转移过程中其总量________________。
9.如图1甲所示是起保险作用的空气开关，它的作用是防止由于_______________或总功率过大而使家庭电路中电流过大导致的危险；图乙是漏电保护器，它________（选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而造成的触电事故。
图1
10.如图2所示，A、B是林红家照明电路的进户线，当林红用验电笔接触插座的右孔时，氖管发光，可知进户线中的________（选填“A”或“B”）线是火线；当闭合开关S时，灯L在亮的一瞬间又熄灭，而室内其他用电器仍在正常工作，原因可能是灯L所在电路________（选填“开路”或“短路”）了。
图2
二、选择题（共26分，把你认为正确的选项代号填入括号内。第11～16小题，每小题只有一个正确选项，每小题3分；第17、18题为不定项选择，每小题有一个或几个正确选项，每小题4分，全部选择正确得4分，不定项选择正确但不全得1分，不选、多选或错选得0分）
11.“注意安全，珍惜生命”是大家的共同心愿，下列一些做法符合安全用电原则的是（ ）
A.空旷地带在电线上晾晒衣服
B.用电器的金属外壳要接地
C.用湿毛巾擦正在工作的台灯
D.有人触电要先直接用手拉开
12.胡晓的奶奶有随手关灯的好习惯。当她关闭一盏灯后，家庭电路变大的物理量是[JY]（ ）
A.总电阻 B.总电压
C.总功率 D.总电流
13.如图3所示是电磁波家族，下列说法正确的是（ ）
图3
A.无线电波不属于电磁波
B.红外线的频率比紫外线的低
C.可见光的波长比无线电波长
D.γ射线比X射线在真空中的传播速度大
14.图4为验电笔的结构示意图及使用方法，下列说法正确的是（ ）
图4
A.若氖管发光，说明人体成为了电流的通路
B.验电笔可以用来判断物体是带正电还是带负电
C.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.在两种使用验电笔的方法中，甲是正确的，乙是错误的
15.“华为”是“中国制造”向“中国智造”发展的典型代表，是中国智慧和民族精神的缩影。今年，华为公司突破重重困难率先在全球布局5G通信。相对而言，5G信号比3G、4G快三四十倍，也就是在相同时间内传输的信息更多，“传输的信息更多”，最主要的原因是5G信号（ ）
A.传输信息更加稳定 B.使用的电磁波频率更高
C.使用模拟信号进行通信 D.在真空中的传播速度大于光速
16.漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，图5中符合要求的是（ ）
图5
17.信息传递方式的发展及信息传送速度的发展使人们冲破了时空的阻隔，下列关于信息传递的说法正确的有（ ）
A.光缆通信是利用光从光导纤维的一端射入，在内壁多次反射后从另一端射出，从而把它携带的信息传到远方
B.电磁波的传播可以不需要介质
C.微波是一种电磁波，它不能用于传递信息，只能用于微波炉中加热食物[JP]
D.同步通信卫星绕地球转动的周期跟地球自转的周期相同
18.下列关于能源、信息的说法不正确的有（ ）
A.核电站是利用化学能来发电的
B.太阳能、风能、天然气是可再生能源
C.光波、无线电波、超声波都可以在真空中传播
D.无线电广播、卫星电视、移动电话都是靠电磁波传递信息的
三、简答与计算题（共26分，第19小题5分，第20小题6分，第21小题7分，第22小题8分）
19.小胡放学回家，妈妈正在用电饭锅做饭，他想烧水洗澡，当打开电热水器开关后，家里一下子“停电”了。
（1）如何判断是否停电？请你说出最简单的办法。
（2）如果没有停电，你认为造成家里停电的原因可能是什么？

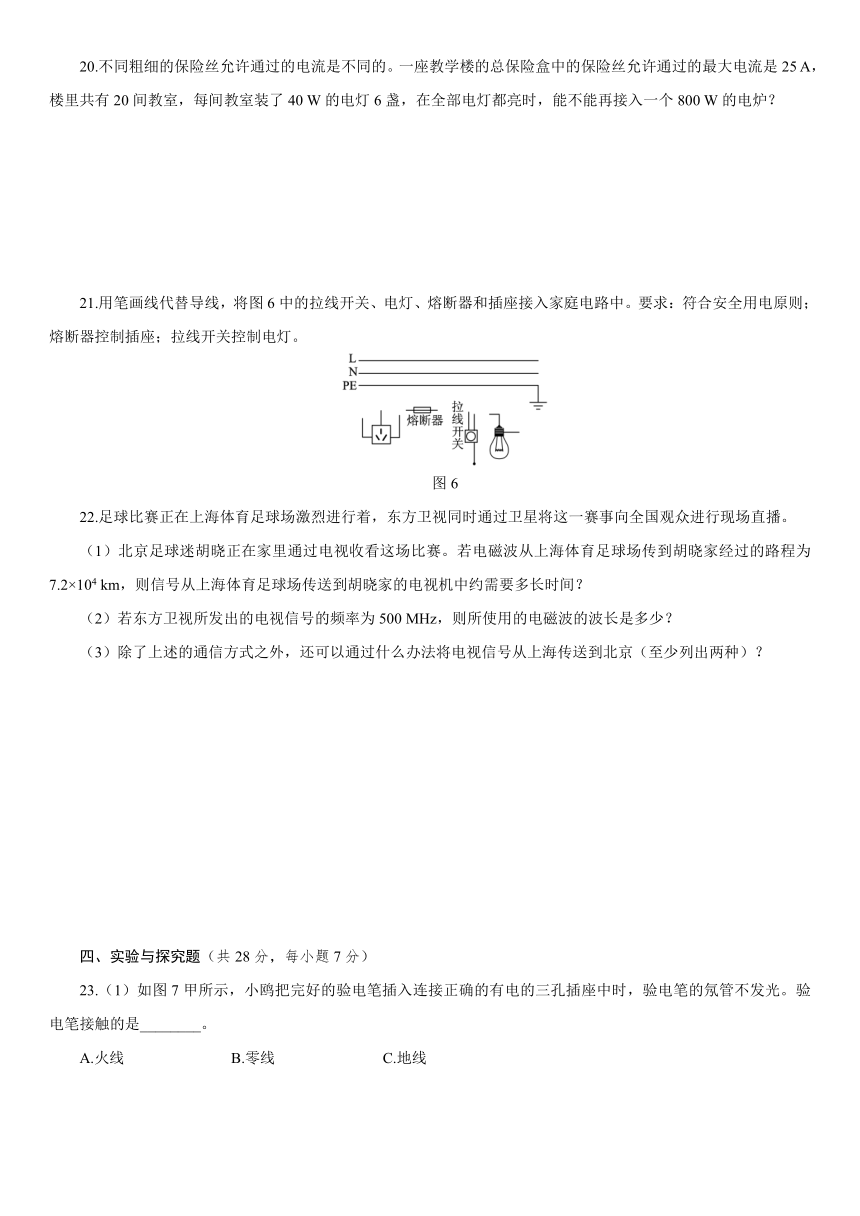

20.不同粗细的保险丝允许通过的电流是不同的。一座教学楼的总保险盒中的保险丝允许通过的最大电流是25 A，楼里共有20间教室，每间教室装了40 W的电灯6盏，在全部电灯都亮时，能不能再接入一个800 W的电炉？
21.用笔画线代替导线，将图6中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
图6
22.足球比赛正在上海体育足球场激烈进行着，东方卫视同时通过卫星将这一赛事向全国观众进行现场直播。
（1）北京足球迷胡晓正在家里通过电视收看这场比赛。若电磁波从上海体育足球场传到胡晓家经过的路程为7.2×104 km，则信号从上海体育足球场传送到胡晓家的电视机中约需要多长时间？
（2）若东方卫视所发出的电视信号的频率为500 MHz，则所使用的电磁波的波长是多少？
（3）除了上述的通信方式之外，还可以通过什么办法将电视信号从上海传送到北京（至少列出两种）？
四、实验与探究题（共28分，每小题7分）
23.（1）如图7甲所示，小鸥把完好的验电笔插入连接正确的有电的三孔插座中时，验电笔的氖管不发光。验电笔接触的是________。
A.火线 B.零线 C.地线
图7
（2）小鸥家电脑的三脚插头如图乙所示，可判断插头的2号脚应接________。
A.火线 B.零线 C.地线
（3）若小鸥家中仅有两盏电灯在工作，当把图乙中的三脚插头刚插入三孔插座中，家中的两盏灯熄灭，空气开关断开，则电路中出现了________________。
（4）如图丙所示是小鸥同学学习安全用电时的部分笔记：①A站在干燥的木桌上，一只手接触到火线，B站在地上，一只手接触到零线，C站在干燥的木桌上，一只手接触到火线，此时，D站在地面上用手去拉C，则会发生触电的人有________、________；②高压触电有两种形式，一种是电弧触电，另一种是________________触电。为防止高压触电造成人身伤害，我们必须做到____________________________________________________________。
24.（1）如图8甲所示是研究“短路引起熔丝熔断”的实验，熔断器中的熔丝应该选用熔点________的材料制作。若增加一根导线，并将导线接在________两点间闭合开关，造成短路，可引起熔丝熔断。
图8
（2）如图乙所示是电冰箱的三脚插头和插座。插头上标有字母E的导线要和冰箱的________相连；如果和这个插头连通的导线断了，冰箱________（选填“能”或“不能”）工作；同时细心的小鸥发现，E脚比L、N脚更长，这样设计的好处是____________________________。
（3）小鸥同学想在家里安装一盏照明灯，图丙是她设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在________虚线框中。安装完毕后，闭合开关，电灯不亮，用验电笔分别测试C、B两点时，验电笔的氖管都发光，测试A点时，验电笔的氖管不发光，则电路故障为________________________。
25.实验一：如图9甲所示为探究电磁波产生的实验，探究过程如下：打开收音机开关，旋至没有电台的位置，取一节电池和一根导线，拿到收音机附近。先将电池的负极向下放在锉面上，再将导线的一端与电池的正极相连，导线的另一端在锉面上时断时续地摩擦，收音机能产生“咔咔”或“喀喀”等杂声。产生上述现象的原因是导线在锉面上滑动，引起________________的迅速变化，产生电磁波，被收音机接收。实验表明电磁波的产生条件是________________。
图9
实验二：手机已进入千家万户，手机通信是利用微波来进行的，下面是林红探究微波特性的过程。
［提出问题］（1）微波能在真空中传播吗？
①如图乙所示，将一部手机（已设置成有声状态）放入玻璃罩中，用抽气机抽去罩中的空气，然后拨打这部手机，该手机能收到呼叫信号，但我们不能听到手机铃声；
②该实验说明微波________选填“能”或“不能”）在真空中传播；
③宇航员在月球表面可以利用微波传递信息、相互交流，原因是______________________
________________________________________________________________________。
（2）怎样屏蔽微波？
①如图丙所示，将一部手机（已设置成振动状态）置于一个金属盒中并盖好，然后拨打这部手机，该手机不能收到呼叫信号，说明金属对微波有________作用；
②林红在一次乘坐某商业城的电梯时，发现性能完好的手机接收不到信号，原因是________________________________________________________________________；
③微波在家庭生活中的其他方面也有应用，有不少家用电器是利用微波工作的，请举一例：________________________。
26.学习了家庭电路后，小鸥在家中进行综合实践活动——对家庭用电的调查研究。
图10
（1）家庭电路中“超负荷”是指家庭用电器的________过大，这时电路中的总电流也过大。小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路。如图10甲所示是空气开关的原理图，当电路中电流过大时，电磁铁P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路。可见空气开关切断电路是利用了电流的________效应。
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图乙所示的带开关的插座后，只要拨动下开关就可以断开电路了。小鸥仔细观察了图中的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的一根线应该是________（选填“火”或“零”）线，两孔插座与三孔插座是________联的。
（3）小鸥的父亲常用一只标有 V 25 W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图11所示。
图11
当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合一个开关）时，可能出现以下三种情况，完成下列三种情况的判断：（均选填“短路”“开路”或“正常”）
①L0正常发光，说明该支路________；
②L0不发光，说明该支路________；
③L0发光但呈暗红色，说明该支路________。
参考答案
1．220 火
2．不接触 切断电源
3．通信 属于
4．红外线 紫外线
5．电磁波 二次
6．②③⑥ 裂
7．开路 不能
8．能量 不变
9．短路 不能
10．A 开路
11．B
12．A
13．B
14．A
15．B
16．B
17．ABD
18．ABC
19．(1)通过窗外观察邻居家是否有电，如果有就没有停电，否则就是停电了。
(2)电热水器发生短路或家庭电路中的总功率过大。
20．还可以接入的最大功率P＝P额－P现＝220 V×25 A－20×6×40 W＝700 W，
700 W<800 W，所以不能再接入800 W的电炉。
21．如图所示
22．(1)t＝＝＝0.24 s。
(2)λ＝＝＝0.6 m。
(3)还可以通过光缆通信、网络通信等方式将电视信号从上海传送到北京。
23．(1)B (2)B (3)短路
(4)C D 跨步电压 不靠近高压带电体
24．(1)低 B、D或C、D
(2)金属外壳 能 插拔插头时，能使E脚最先接触或最后离开地线
(3)2 电灯断路(或AB间断路)
25．电流 变化的电流 能
微波能在真空中传播 屏蔽
电梯屏蔽了微波 微波炉
26．(1)总功率 磁
(2)零 并
(3)①短路 ②开路 ③正常
