第十八章 电功率
典型习题训练
人教版物理九年级全一册

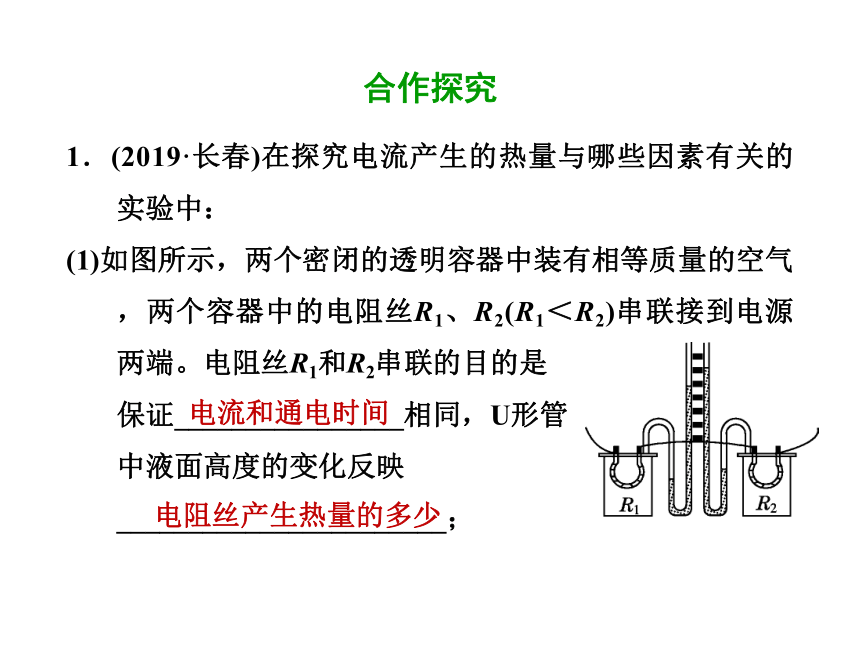

1．(2019·长春)在探究电流产生的热量与哪些因素有关的实验中：
(1)如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝R1、R2(R1＜R2)串联接到电源两端。电阻丝R1和R2串联的目的是
保证________________相同，U形管
中液面高度的变化反映
_______________________；
电流和通电时间
电阻丝产生热量的多少
合作探究

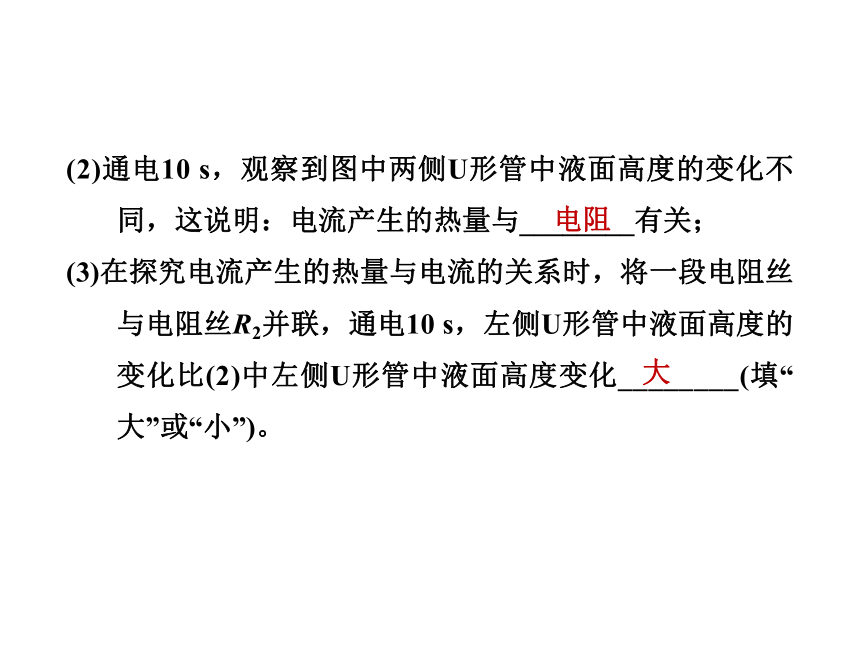

(2)通电10 s，观察到图中两侧U形管中液面高度的变化不同，这说明：电流产生的热量与________有关；
(3)在探究电流产生的热量与电流的关系时，将一段电阻丝与电阻丝R2并联，通电10 s，左侧U形管中液面高度的变化比(2)中左侧U形管中液面高度变化________(填“大”或“小”)。
电阻
大

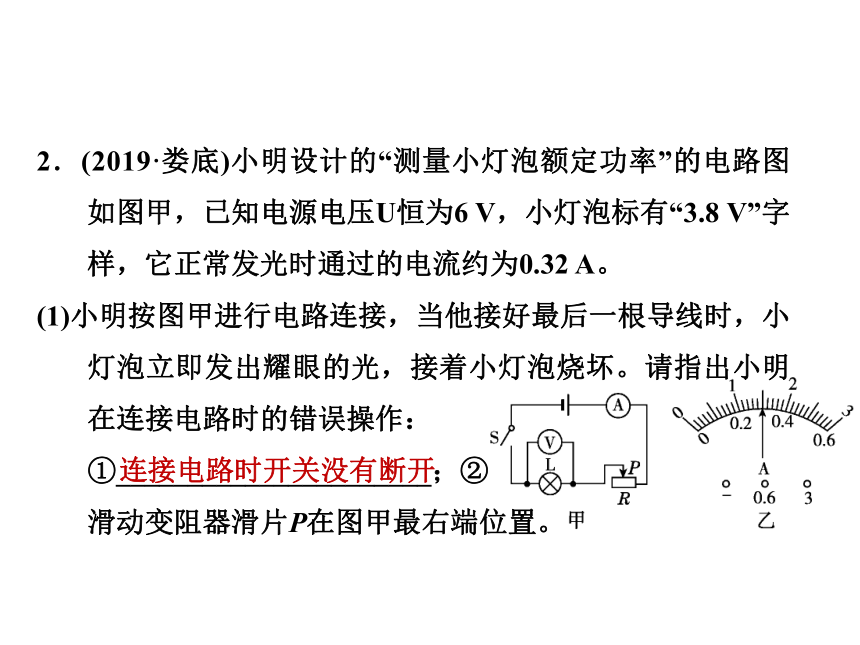

2．(2019·娄底)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U恒为6 V，小灯泡标有“3.8 V”字样，它正常发光时通过的电流约为0.32 A。
(1)小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。请指出小明在连接电路时的错误操作：
①______________________；②
滑动变阻器滑片P在图甲最右端位置。
连接电路时开关没有断开

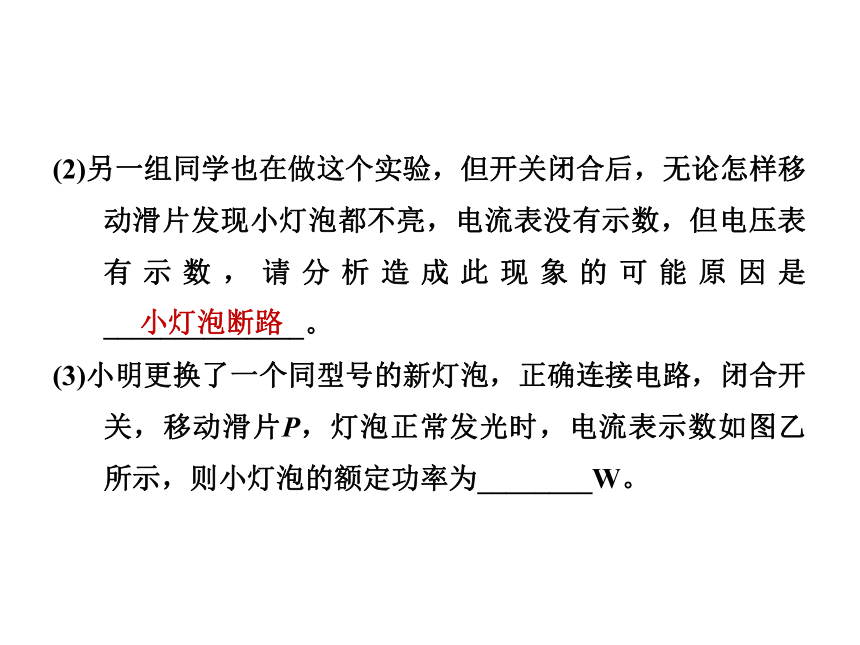

(2)另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是______________。
(3)小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为________W。
小灯泡断路

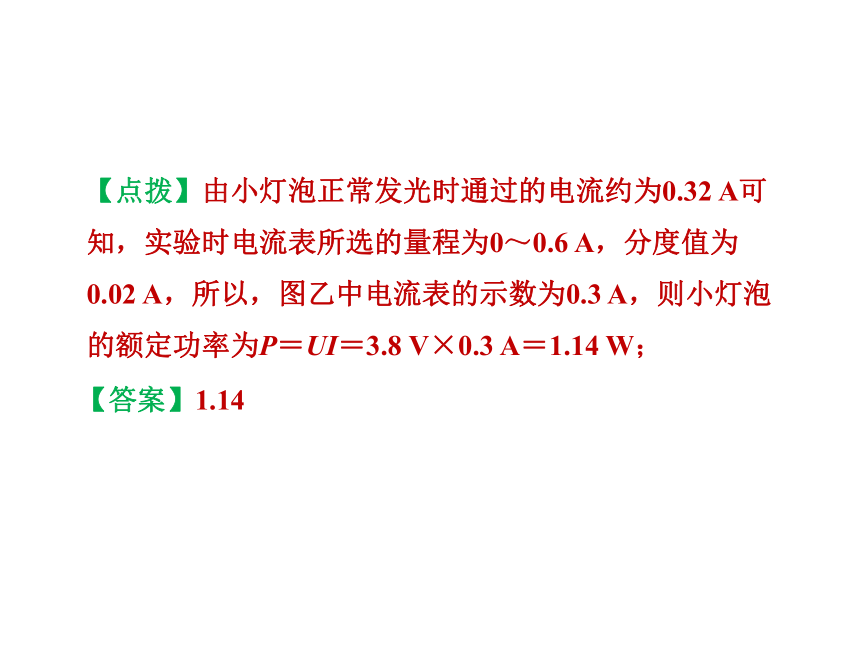

【点拨】由小灯泡正常发光时通过的电流约为0.32 A可知，实验时电流表所选的量程为0～0.6 A，分度值为0.02 A，所以，图乙中电流表的示数为0.3 A，则小灯泡的额定功率为P＝UI＝3.8 V×0.3 A＝1.14 W；
【答案】1.14

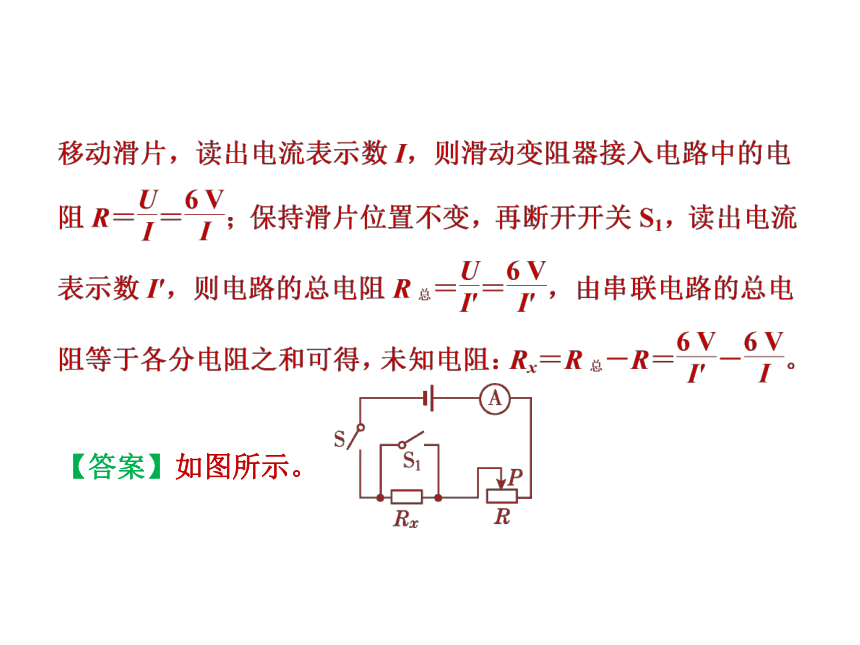

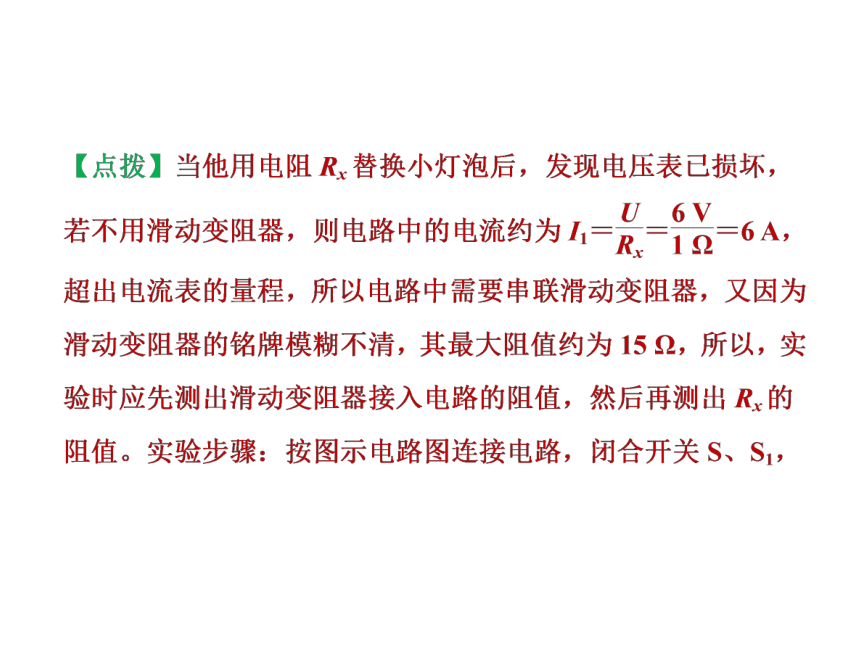

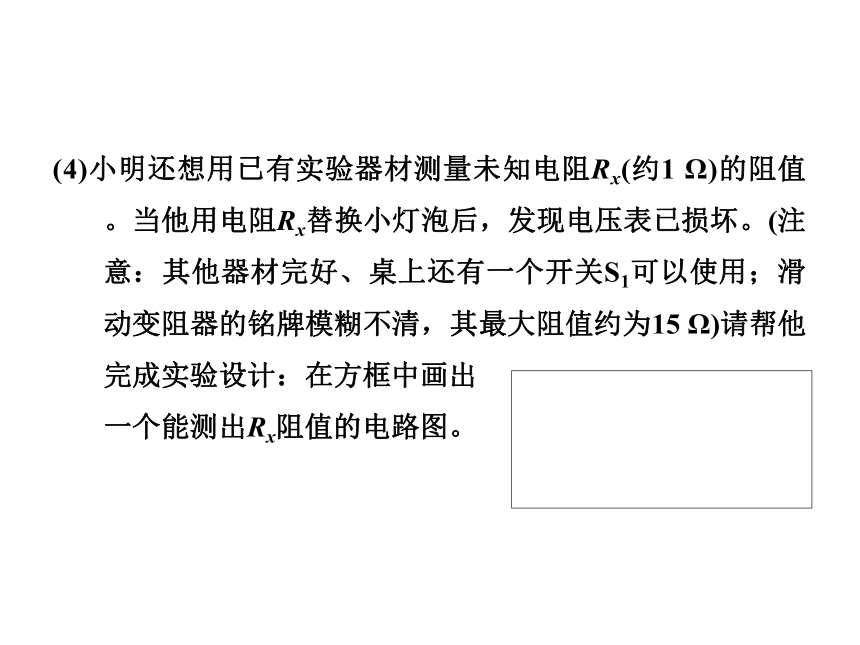

(4)小明还想用已有实验器材测量未知电阻Rx(约1 Ω)的阻值。当他用电阻Rx替换小灯泡后，发现电压表已损坏。(注意：其他器材完好、桌上还有一个开关S1可以使用；滑动变阻器的铭牌模糊不清，其最大阻值约为15 Ω)请帮他完成实验设计：在方框中画出
一个能测出Rx阻值的电路图。
【答案】如图所示。
3．(2019·遂宁)在“测量小灯泡的电功率”实验中，实验器材有：两节新干电池、电流表、电压表、额定电压为2.5 V的小灯泡，滑动
变阻器、开关、导线
若干，部分实物电路
如图甲所示。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整(要求：滑片P向右移动时小灯泡变亮)。
(2)连接好电路，闭合开关，发现小灯泡
很亮，电压表示数为3 V。断开开关，
经检查，各元件完好，电路连接正确，
则实验中操作错误之处是
__________________________________。
解：(1)如图所示。
滑动变阻器接入电路电阻为零
(3)改正错误后进行实验，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示；若要测量小灯泡的额定功率，滑动变阻器的滑片P应向________(填“左”或“右”) 端移动。
(4)图丙是由实验数据描出的小灯泡的I?-U图象，则小灯泡的额定功率是________W。
(5)根据小灯泡的I-?U图象计算出不同电压下灯丝电阻值不同，原因是灯丝电阻随________的变化而变化。
右
0.625
温度
(6)若用第(3)小问中所测得的数据算出灯泡的电阻RL，再根据________计算灯泡的额定功率。按此方案算出灯泡的额定功率比真实值_______(填“偏大”或“偏小”)。
偏大
4．(2019·黔东南)如图所示的电路，电源电压保持不变，R1＝30 Ω，R2＝10 Ω。当闭合开关S1、S，断开S2时，电流表的示数为0.4 A。
(1)求电源电压；
解：(1)当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过R1的电流，电源电压：U＝I1R1＝0.4 A×30 Ω＝12 V；
(2)当闭合开关S2、S，断开S1时，求电流表的示数；
(3)当闭合开关S1、S2、S时，通电100 s，求整个电路消耗的电能。
当闭合开关S1、S2、S时，R1与R2并联，因并联电路中各支路独立工作、互不影响，
通过R1、R2的电流不变。因并联电路中干路电流等于各支路电流之和，干路电流：I＝I1＋I2＝0.4 A＋1.2 A＝1.6 A，
通电100 s整个电路消耗的电能：
W＝UIt＝12 V×1.6 A×100 s＝1 920 J。
5．(2019·荆门)如图为一个电吹风的简易电路，R1、R2为发热用的电阻丝，M为带动风扇转动的电动机，开关S2上扇形的金属片可与触点1、2、3、4接通。只接通S1时，风扇吹冷风，此时电路中电流为0.1 A；在保持S1接通的情况下，转动S2，若使S2
与2、3接通，风扇吹暖风；若使
S2与3、4接通，风扇吹热风。
(1)求吹冷风时，电路消耗的电功率；
解：(1)仅接通S1时，电流全部通过电动机，电路消耗的电功率为P机＝UI＝220 V×0.1 A＝22 W。
(2)吹暖风时，电阻丝的热功率为吹冷风时电吹风电功率的5.5倍；吹热风时，电阻丝的热功率为吹暖风时电阻丝热功率的10倍，求R1、R2的阻值。
6. (2019·岳阳)一新款节能电炖锅如图甲所示，有
关技术参数如表(设电炖锅不同挡位的电阻
和加热效率均不变)。
额定电压
电炖锅挡位
额定功率/W
220 V
低温
200
中温
400
高温
600
(1)求电炖锅在高温挡正常工作时的电流(计算结果保留一位小数)；
(2)在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1 800 r/(kW·h)”的电能表转盘在121 s内转了20圈，求此时的实际电压；
(3)电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50 ℃时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。
