第三节 地图
图片预览
文档简介
(共33张PPT)

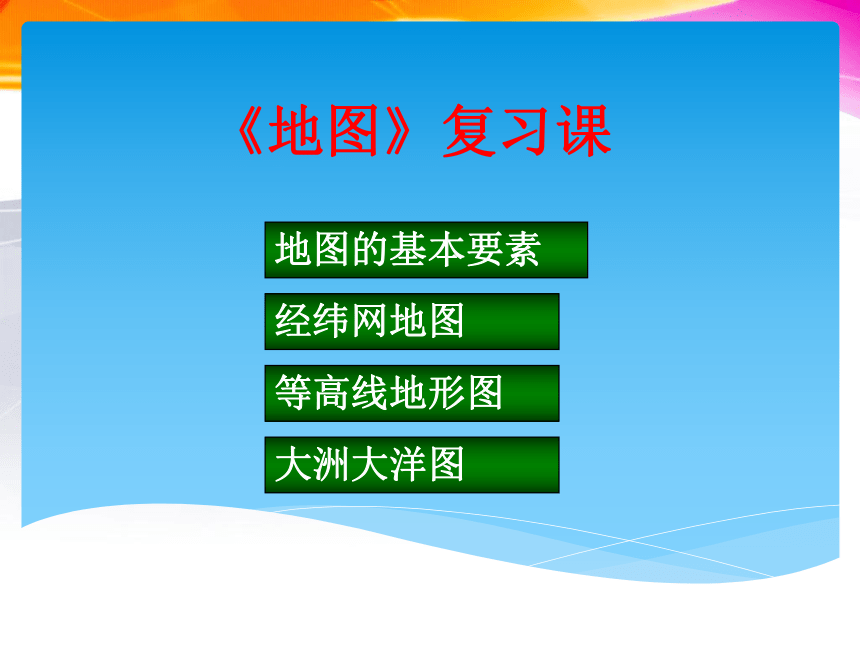

《地图》复习课
贵阳中天中学 授课教师：廖松
2011年12月7日
地图的基本要素
经纬网地图
大洲大洋图
等高线地形图
《地图》复习课

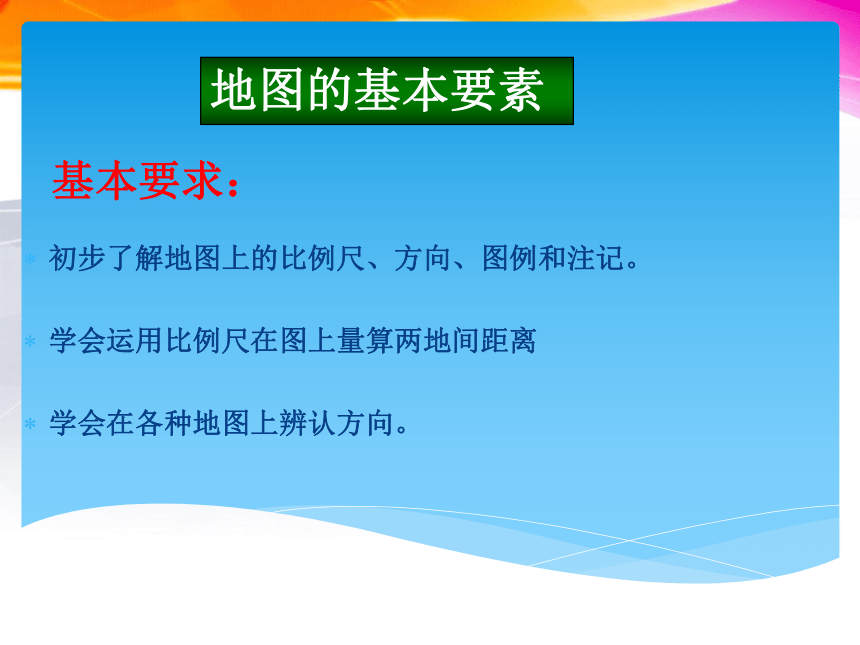

初步了解地图上的比例尺、方向、图例和注记。
学会运用比例尺在图上量算两地间距离
学会在各种地图上辨认方向。
地图的基本要素
基本要求：

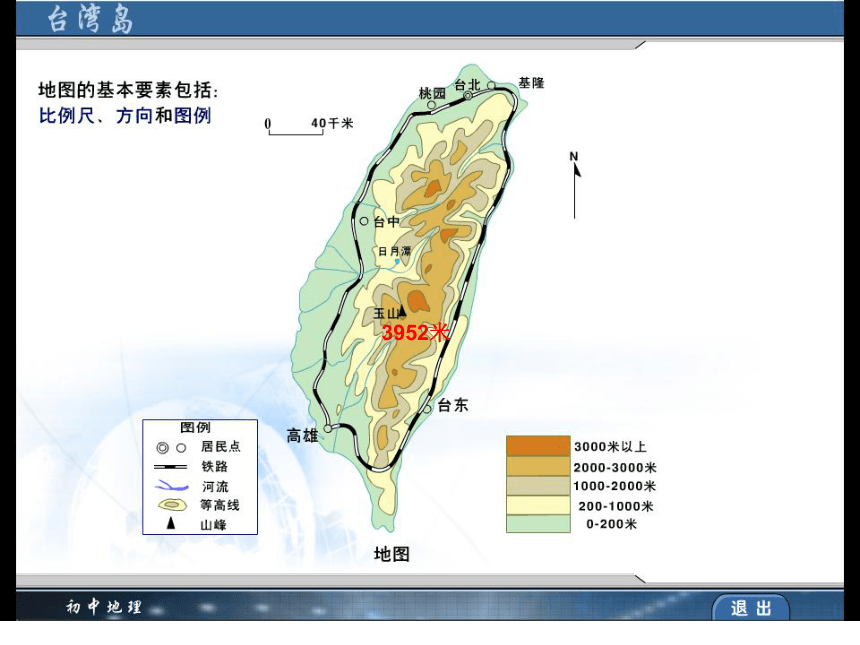

3952米

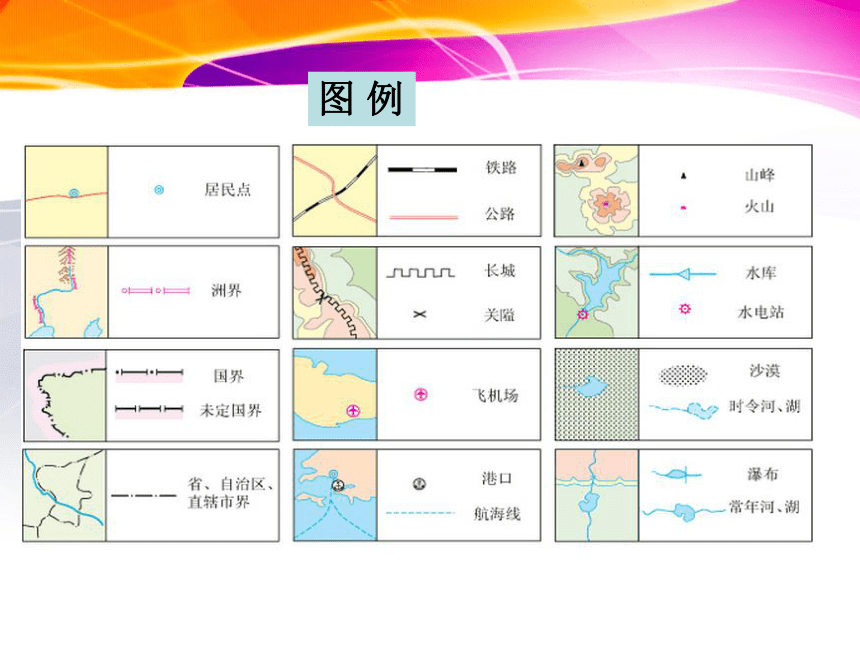

图 例

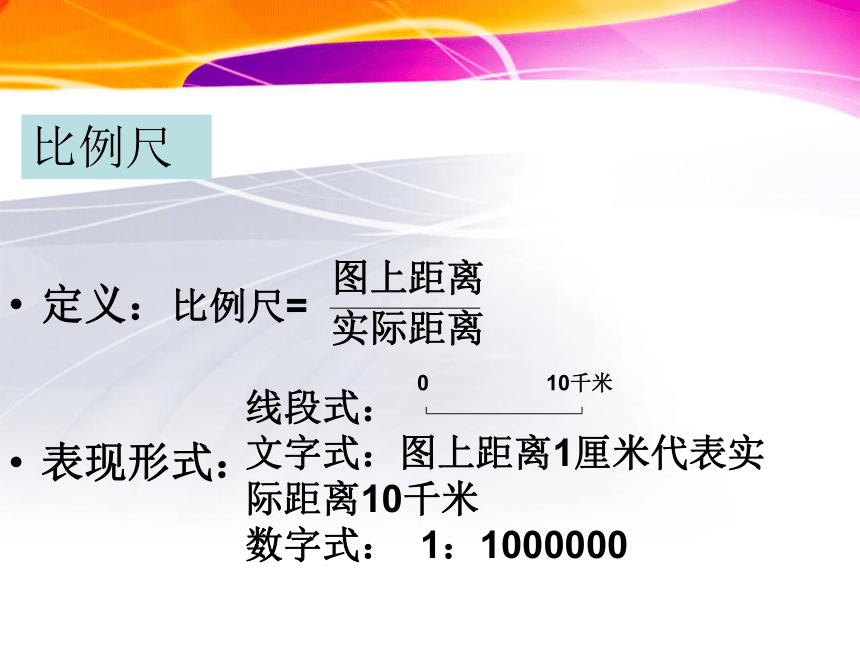

比例尺
定义：比例尺=
表现形式：
线段式：
文字式：图上距离1厘米代表实 际距离10千米 数字式： 1：1000000
10千米
0
图上距离
实际距离

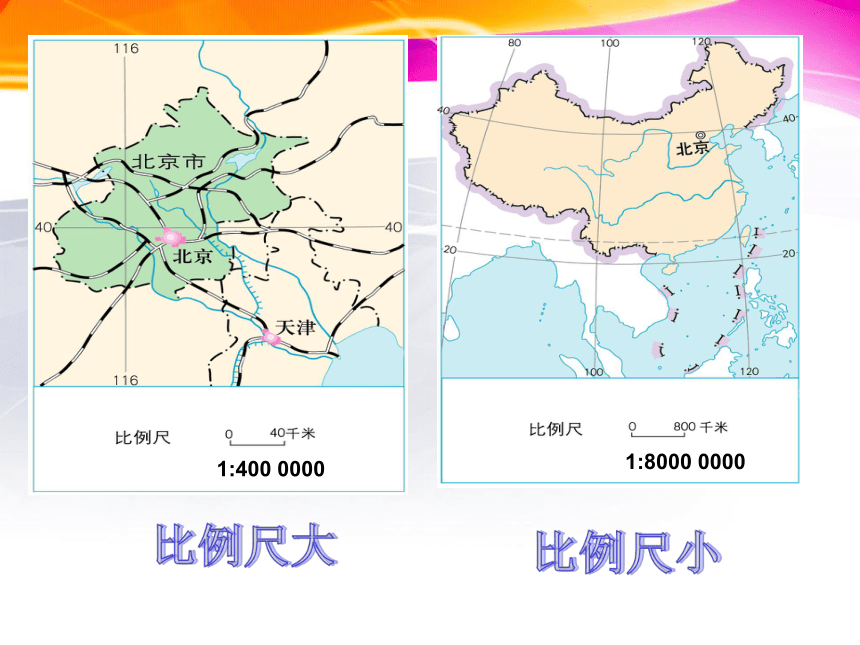

1:400 0000
1:8000 0000

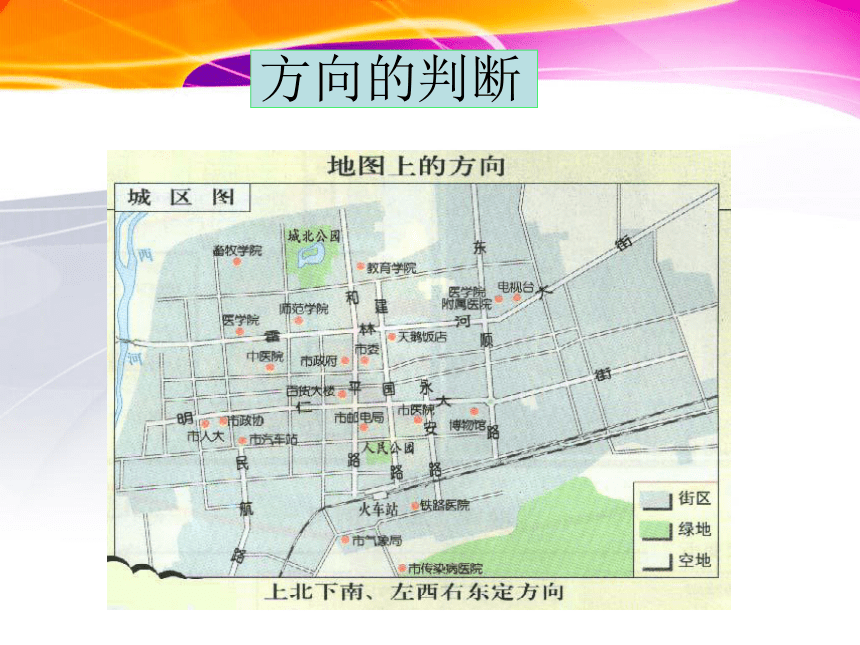

方向的判断
N
S
W
E

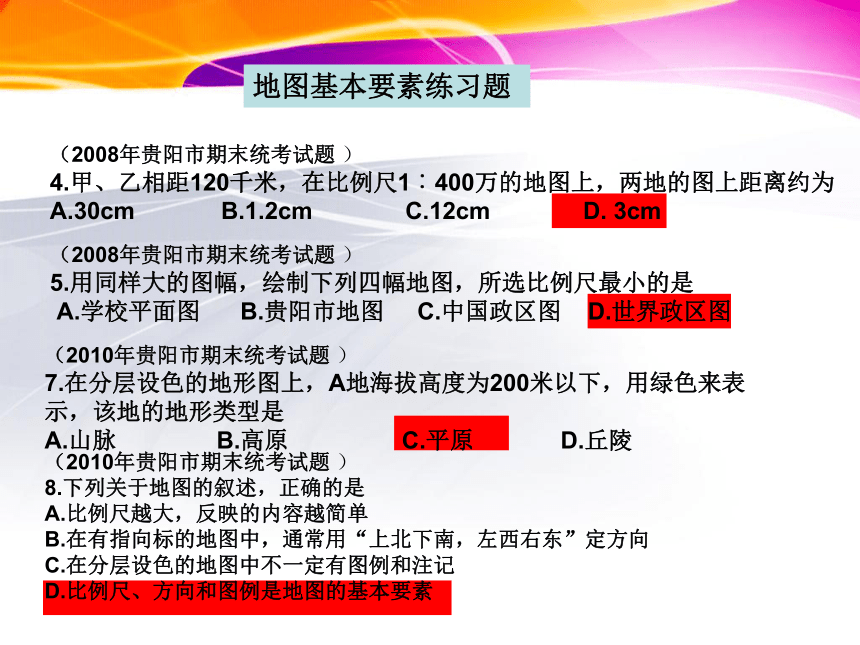

（2008年贵阳市期末统考试题 ）
4.甲、乙相距120千米，在比例尺1︰400万的地图上，两地的图上距离约为
A.30cm B.1.2cm C.12cm D. 3cm
（2008年贵阳市期末统考试题 ）
5.用同样大的图幅，绘制下列四幅地图，所选比例尺最小的是
A.学校平面图 B.贵阳市地图 C.中国政区图 D.世界政区图
（2010年贵阳市期末统考试题 ）
7.在分层设色的地形图上，A地海拔高度为200米以下，用绿色来表示，该地的地形类型是
A.山脉 B.高原 C.平原 D.丘陵
（2010年贵阳市期末统考试题 ）
8.下列关于地图的叙述，正确的是
A.比例尺越大，反映的内容越简单
B.在有指向标的地图中，通常用“上北下南，左西右东”定方向
C.在分层设色的地图中不一定有图例和注记
D.比例尺、方向和图例是地图的基本要素
地图基本要素练习题

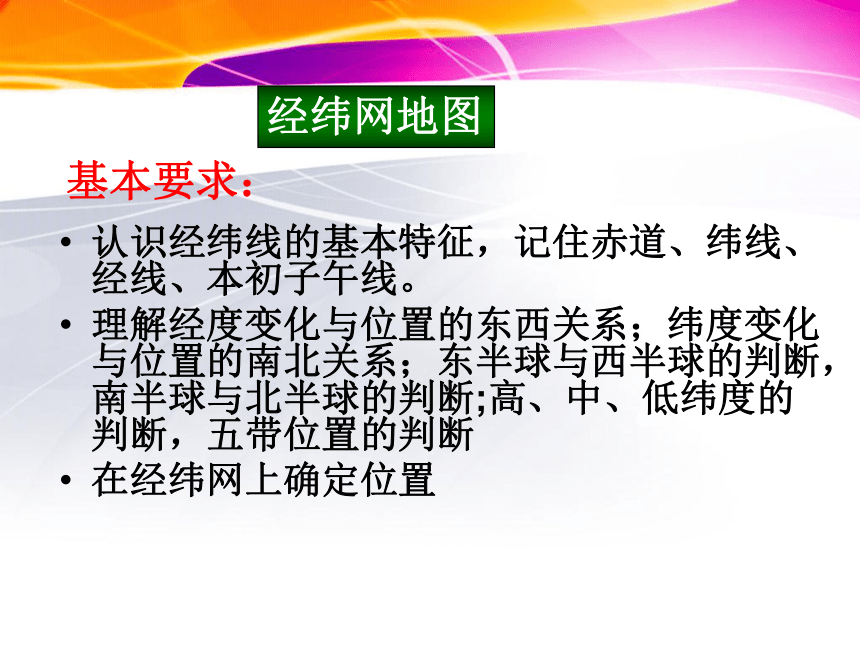

认识经纬线的基本特征，记住赤道、纬线、经线、本初子午线。
理解经度变化与位置的东西关系；纬度变化与位置的南北关系；东半球与西半球的判断，南半球与北半球的判断;高、中、低纬度的判断，五带位置的判断
在经纬网上确定位置
基本要求：
经纬网地图

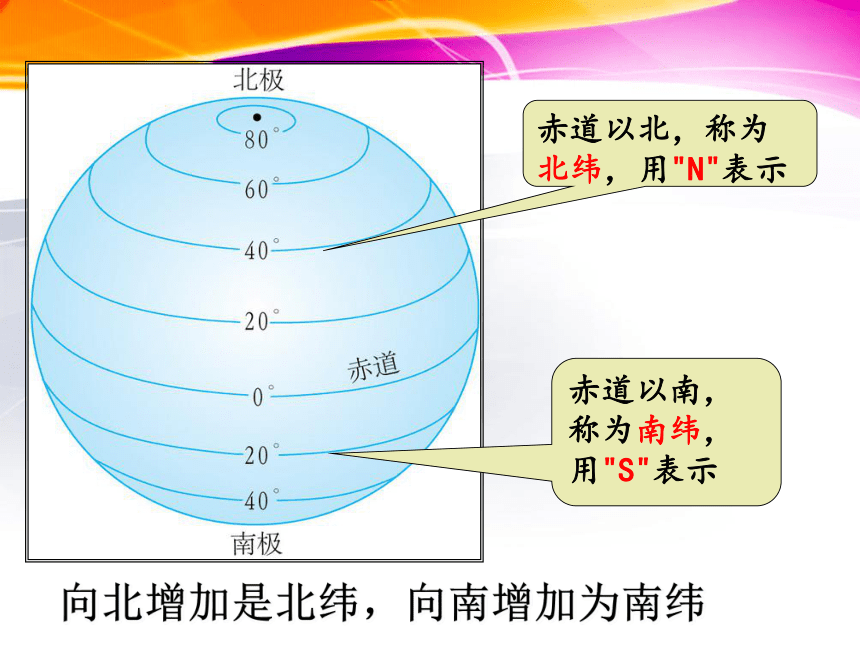

赤道以北，称为北纬，用"N"表示
赤道以南，称为南纬，用"S"表示
向北增加是北纬，向南增加为南纬

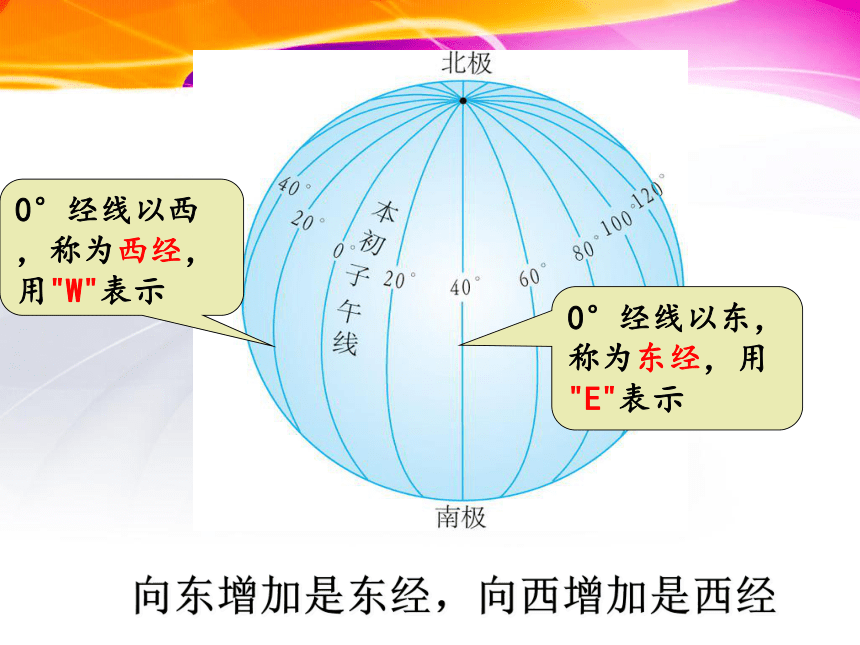

0°经线以东，称为东经，用"E"表示
0°经线以西，称为西经，用"W"表示
向东增加是东经，向西增加是西经
纬线 经线
形状
长度
指示方向
度数范围
度数的表示方法
纬线和经线的区别
圆形（除两极外）
半圆
赤道最长，往两极逐渐缩短为一点
相等
东西
南北
0°— 90°
0°— 180°
北纬：N
南纬：S
东经：E
西经：W
几条重要的纬线和经线
—— 赤道
（1） 0°纬线
——本初子午线
（2） 0°经线
（3）半球的划分
南北半球的划分：
东西半球的划分：
赤道
20°W和160°E组成的经线圈
（4）五带的划分：
（5）高、中、低纬度的划分：
经纬网定位
A
A（ ）
20°N
40°W
26.读图一（经纬网图），完成下列要求：
（2008年贵阳市期末统考试题 ）
（1）A点经度是_____________；B点的纬度是__________。
（2）按东、西半球划分B点位于______半球。按南、北半球划分A点位于___半球。
（3）按高、中、低纬度的划分，A点位于____纬度。按五带的划分，B点位于______带。
（4）A、B两点有阳光直射现象的是______点。A点位于B点的_________方向。
50°E
20°S
西
北
东北
中
B
热
学会用海拔计算地面高度。
等高线疏密与坡度陡缓的关系。
在等高线地形图上识别山体的各种形态
基本要求：
等高线地形图
地形图
1、海拔高度：某个地点高出海平面的垂直距离，
又叫＿＿＿＿。
2、相对高度：某个地点高出另一个地点的垂直距离
绝对高度
等高线地形图的判读
几种基本地形部位的判读
山顶 山脊 山谷 鞍部 陡崖
▲
闭合曲线中心
等高线向低值处突出
等高线向高值处突出
两个山顶之间低地
等高线重合的地方
27.读图二（等高线地形图，单位：米），回答下列问题：
(2008年贵阳市期末统考试题 ）
（1）判断地形部位的名称（山顶、山谷、山脊、鞍部）：
A___________、B__________、C___________、D___________。
（2）A、B、C、D地形部位中最可能发育成河流的是___________。
（3）甲、乙两地的相对高度是__________米。
（4）根据指向标判断，A地位于乙地的_________方向。
山顶
鞍部
山脊
山谷
B
300
正北
N
七大洲的名称，分布及其分界线。
四大洋的名称、分布及与各大洲的相对位置
各大洲、大洋所在的位置特征
七大洲、四大洋
基本要求：
七大洲 四大洋
苏伊士运河
巴拿马运河
白令海峡
乌拉尔山、乌拉尔河、大高加索山、
土耳其海峡、里海、黑海
28、读图四（世界政区图），完成下列各题：
(2010年贵阳市期末统考试题 ）
图 四
A
C
D
e
f
h
（1）写出图中字母所表示的大洲名称。
A___________ 、B___________ 、C___________ D___________。
（2）在图中相应位置填出四大洋
（3）七大洲中，纬度最高的是________;四大洋中，面积最大的是_____。
（4）位于北半球、东临大西洋、西临太平洋、北临北冰洋的是________洲；南回归线经过、东临太平洋、西临印度洋的是________洲。
（5）A、B两大洲的分界线是___________运河；C、D两大洲的分界线是______________运河。
亚洲
非洲
北美洲
南美洲
大
西
洋
印度洋
太平洋
北冰洋
太平洋
南极洲
大洋
北美
巴拿马
苏伊士
南北半球的划分
东西半球的划分
20°W和160°E的经线圈把地球分为东、西半球
20°W
160°E
西 半 球
东 半 球
东半球
20°E
0°
180°
160°W
山脊山谷
五带的划分
南回归线
南极圈
北极圈
北回归线
66.5°N
23.5°N
23.5°S
66.5°S
热带
北温带
南温带
南寒带
北寒带
赤道 0°
高、中、低纬度的划分
低纬度：
30°— 60°
0°— 30°
60°— 90°
中纬度：
高纬度：
高纬度：
中纬度：
30°— 60°
60°— 90°
