沪科版八年级下册物理习题课件 第10章 10.1.1 探究杠杆的平衡条件（28张）

第十章　 机械与人
第1课时 探究杠杆的平衡条件
第1节 科学探究：杠杆的平衡条件
HK版 八年级下
1
2
3
习题链接
答案呈现
新知笔记
提示：点击 进入习题
力；固定点
F2l2
见习题
见习题
1
2
3
D
习题链接
答案呈现
4
(1)力臂　(2)3　(3)变大
5
6
9
10
8
7
B
B
C
A
600；0.9
0.8；偏大
见习题
11
习题链接
答案呈现

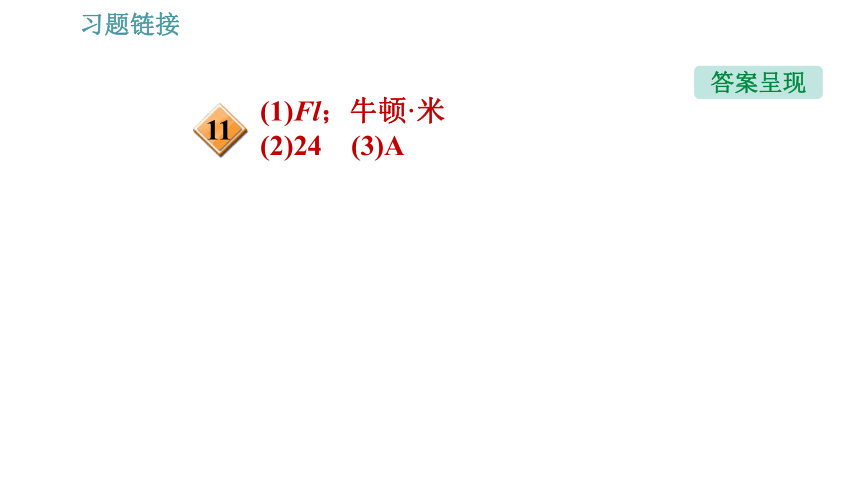

(1)Fl；牛顿·米　(2)24　(3)A
1．杠杆：在________的作用下能绕着________转动的硬棒称为杠杆。
新知笔记
固定点
力
2．杠杆的五大要素：
(1)支点(O)：杠杆绕着转动的________点；
(2)动力(F1)：使杠杆________的力；
(3)阻力(F2)：________杠杆转动的力；
(4)动力臂(l1)：从支点到____________的距离；
(5)阻力臂(l2)：从支点到_____________的距离。
新知笔记
转动
固定
阻碍
动力作用线
阻力作用线
3．杠杆的平衡条件：
动力×动力臂＝阻力×阻力臂，即F1l1＝________。
新知笔记
F2l2
1．【原创题】下列关于杠杆的说法中错误的是(　　)
A．杠杆可以是直的，也可以是弯的
B．动力使杠杆转动，阻力阻碍杠杆转动
C．支点可能在杠杆的端点，也可能在杠杆的中间
D．杠杆的长度等于动力臂和阻力臂之和
基础巩固练
D
2．【中考·兰州】如图所示为某街道路灯悬挂的情景图，画出斜拉钢丝对横杆拉力F的示意图和对应的力臂l。
基础巩固练
解：如图所示。
3．【中考·青岛】如图为探究杠杆平衡条件的实验装置，杠杆平衡时，钩码对杠杆的阻力F2＝10 N，阻力臂l2＝20 cm，测力计示数F1＝25 N，则动力臂l1为(　　)
A．15 cm　　　　 B．8 cm
C．50 cm　　　 D．80 cm
基础巩固练
B
4．【中考·泰州】如图所示，杠杆在水平位置平衡，下列操作中仍能让杠杆在水平位置保持平衡的是(　　)
A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向内移一格，
右侧减去一个钩码
D．在两侧钩码下方，同时加挂一个相同的钩码
基础巩固练
基础巩固练
【点拨】设一个钩码的重力为G，横梁上一个格的长度为L，原来杠杆处于平衡状态，则有2G×3L＝3G×2L；当两边各向外移一格时，左边2G×4L＝8GL，右边3G×3L＝9GL，8GL＜9GL，杠杆右端下沉；当两边各往内移一格时，左边2G×2L＝4GL，右边3G×L＝3GL，4GL＞3GL，杠杆左端下沉；当左侧的钩码向内移一格，右侧减去一个钩码时， 左边 2G×2L＝4GL，右边
基础巩固练
2G×2L＝4GL，4GL＝4GL，杠杆平衡；当在两侧钩码下方，同时加挂一个相同的钩码时，左边3G×3L＝9GL，右边4G×2L＝8GL，9GL＞8GL，杠杆左端下沉。
【答案】C
5．【中考·淮安】小明在“探究杠杆平衡条件”的实验中：
基础巩固练
(1)实验前调节平衡螺母使杠杆在水平位置平衡，目的之一是方便测量________；
(2)如图甲所示。在杠杆左边A处挂4个钩码，要使杠杆在水平位置平衡，在杠杆B处挂________个钩码(实验中所用的钩码均相同)；
基础巩固练
力臂
3
(3)小明又用弹簧测力计在C处竖直向上拉。如图乙所示。当弹簧测力计逐渐向右倾时，使杠杆仍然在水平位置平衡。则弹簧测力计的示数将逐渐________(填“变大”“变小”或“不变”)。
基础巩固练
变大
6．【中考·河南】如图开瓶器开启瓶盖时可抽象为一杠杆，不计自重。下图能正确表示它工作示意图的是(　　)
B
能力提升练
7．【中考·重庆】如图所示，在“探究杠杆平衡条件”实验中，弹簧测力计从位置A逆时针转到位置B，杠杆仍在水平位置平衡，则弹簧测力计的示数将(　　)
A．变大 B．变小
C．不变 D．不能确定
能力提升练
能力提升练
【点拨】弹簧测力计从位置A逆时针转到位置B，杠杆仍在水平位置平衡，根据杠杆平衡条件：F1×l1＝F2×l2，阻力和阻力臂不变，动力臂变小了，所以动力变大。
【答案】A
8. 【中考·株洲】如图是运动员在水平地面上做俯卧撑时的情景。已知地面对两个手掌的支持力为360 N，对两个脚尖的支持力为240 N，手掌到脚尖的距离为1.5 m，则运动员所受的重力为________N，人体重心到脚尖的水平距离为________m。
600
能力提升练
0.9
9．【中考·雅安】如图所示，杆秤秤砣的质量为0.2 kg，杆秤自身质量忽略不计。若杆秤水平静止时，被测物体和秤砣到秤纽的距离分别为0.05 m和0.2 m，则被测物体的质量为________kg，若秤砣有缺损，则测量值比被测物体的真实质量要________(填“偏大”或“偏小”)。
能力提升练
0.8
偏大
10．【中考·自贡】 如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F2的力臂l2。
能力提升练
解：如图所示。
我们已经学过杠杆的力臂和杠杆的平衡条件，如果把这些知识稍加拓宽和延伸，就可尝试用新的方法来解决一些实际问题。有固定转动轴的物体在力的作用下处于静止或匀速转动状态称为力矩平衡状态。物理学中把力和力臂的乘积叫做力对转动轴的力矩。力矩用M表示，即M＝Fl，式中l为力臂，力臂是转动轴
11．【中考·绥化】仔细阅读材料，根据材料提供的信息回 答问题：
素养核心练
到力的作用线的距离。在国际单位制中，力矩的单位是牛顿·米，符号为 N·m。引入力矩概念后，杠杆的平衡条件可叙述为使杠杆沿顺时针转动的力矩与使杠杆沿逆时针转动的力矩相等。用公式表示为M顺＝M逆。
素养核心练
(1) 力矩的表达式为M＝________，力矩的国际单位为________。
素养核心练
Fl
牛顿·米
【点拨】由材料提供的信息可知，力矩的表达式为 M＝Fl，力矩的国际单位为牛顿·米；
素养核心练
(2) 用垂直于门的力推门，推力F＝80 N，手到门轴的距离为0.3 m，则F对门轴的力矩M为______N·m。
24
【点拨】用垂直于门的力推门，推力的力臂等于手到门轴的距离，l＝0.3 m，推力F对门轴的力矩M＝Fl＝80 N×0.3 m＝24 N·m；
素养核心练
(3) 如图所示，一根均匀木棒OA可绕过O点的水平轴自由转动，现有一方向不变的水平力F作用于该棒的A点，使棒从竖直位置缓慢转到偏角θ<90°的某一位置(缓慢转动可视为匀速转动)，设M为力F对转轴的力矩，对此过程中M和F的判断正确的是________(填字母)。
A．M不断变大，F不断变大
B．M不断变大，F不断变小
C．M不断变小，F不断变大
D．M不断变小，F不断变小
【点拨】以O点为转轴，木棒的重力的力臂增大，其力矩增大，根据力矩平衡条件可知，水平力F的力矩与木棒的重力的力矩相等，则力F对转轴的力矩M不断变大。力F对转轴的力臂l减小，由M＝Fl可知，F不断变大。
√
素养核心练
