沪科版八年级下册物理习题课件 第8章 8.2.2 液体压强的应用（29张）

第八章　压　强
HK版 八年级下
第2节 科学探究：液体的压强
第2课时 液体压强的应用
1
2
习题链接
答案呈现
新知笔记
提示：点击 进入习题
见习题
(1)大小不变
B
1
2
3
D

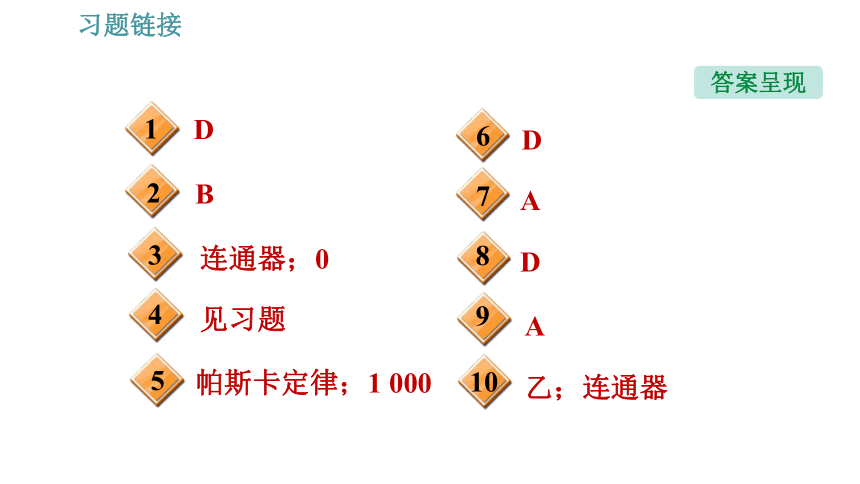

习题链接
答案呈现
4
帕斯卡定律；1 000
5
6
9
10
8
7
D
连通器；0
见习题
A
D
A
乙；连通器
见习题
A
11
13
14

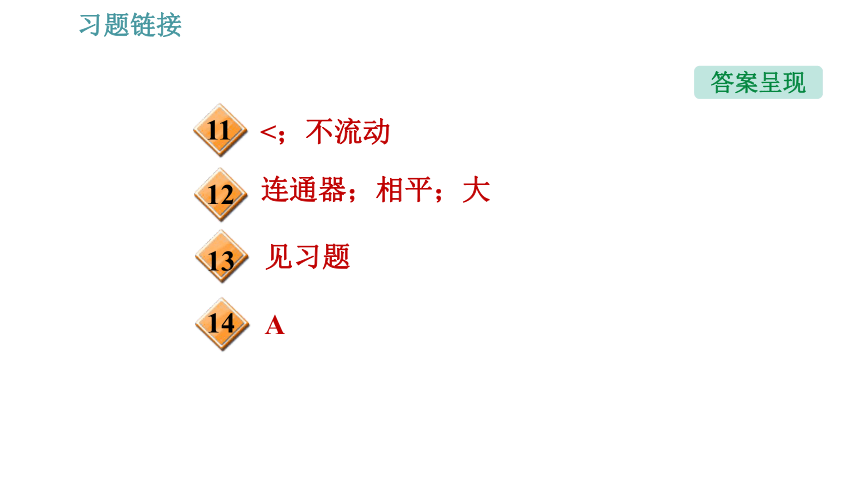

习题链接
答案呈现
12
连通器；相平；大
<；不流动
1. 连通器
(1)定义：上端________、底部互相________的容器。
(2)特点：静止在连通器内的同一种液体，各部分直接与大气接触的液面总是保持在____________上。
(3)应用：茶壶、锅炉水位计、过路涵洞、船闸、乳牛自动喂水器等。
新知笔记
开口
连通
同一水平面
2．帕斯卡定律
(1)内容：加在密闭液体上的压强，能够_________地被液体向各个方向传递。
(2)应用：液压机、液压千斤顶等。
新知笔记
大小不变
1．【中考?烟台】连通器在日常生活和生产中应用广泛，下图所示的实例中不是利用连通器原理工作的是(　　)
A．水壶 B．锅炉水位计 　
C．船闸 D．拦河大坝
基础巩固练
D

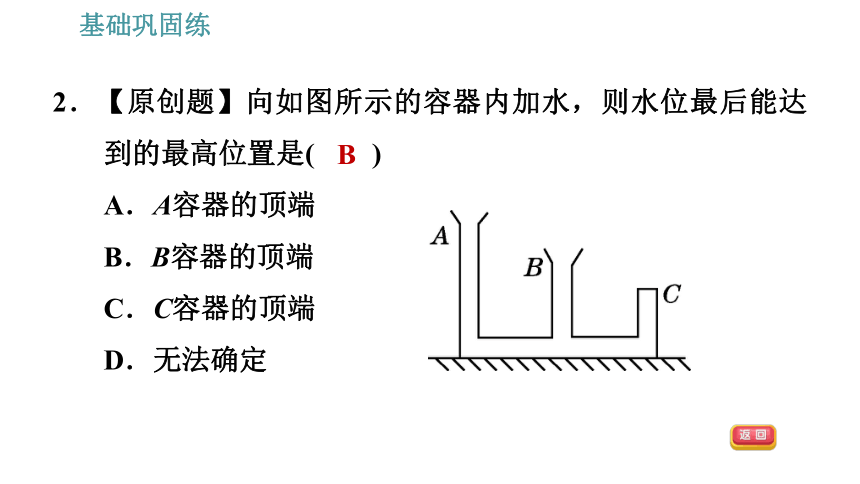

2．【原创题】向如图所示的容器内加水，则水位最后能达到的最高位置是(　　)
A．A容器的顶端
B．B容器的顶端
C．C容器的顶端
D．无法确定
基础巩固练
B
3．如图所示，工人师傅装修房屋时，用灌水的透明长塑料管检查两个窗台是否在同一水平面，这是利用________原理。若把塑料管的一端提高0.1 m，待水静止后，管内水面的高度
差为________m。
基础巩固练
连通器
0
4．【教材改编题】如图是乳牛自动喂水器，其中A、B和中间的细管C组成一个________________，容器A和B的水面在水不流动时总保持__________________。
乳牛饮水后使得B的水面下降，A中的水会由C流向________，此时A中的水面会
________，从而将阀门D向上
顶开，就自动补水。
基础巩固练
连通器
相平
B
下降
5．如图所示是汽车司机用来将汽车顶起来(如替换轮胎)的液压千斤顶原理图，其小活塞与杠杆相连，司机只要对杠杆施加一个较小的作用力，就可以在大活塞上产生一个较大的作用力，把汽车顶起来。它的工作原理是____________。已知小活塞与大活塞的面积之比为1:20，如果在小活塞上加50 N
的力，则在大活塞上可以产生
的力为________N。
基础巩固练
基础巩固练
【答案】帕斯卡定律；1 000
6．如图所示，公路两侧的甲、乙两条水渠由公路下面的倾斜涵洞相连，两渠中水面
相平。关于涵洞中水流方向，
下列说法中正确的是(　　)
A．由于水向低处流，A比B高，涵洞中的水从A流向B
B．由于B位置较深，压强较大，涵洞中的水由B流向A
C．涵洞中的水既可以从A流向B，也可以从B流向A
D．由于两渠水面相平，所以涵洞中的水不流动
能力提升练
能力提升练
【点拨】根据连通器的特点可知，甲、乙两渠的水面相平，则涵洞内的水不会流动。
【答案】D
7．【河南·中考】三峡船闸是世界上最大的人造连通器。如图是轮船通过船闸的示意图。此时上游阀门A打开，下游阀门B关闭。下列说法正确的是(　　)
能力提升练
A．闸室和上游水道构成连通器，水对阀门A两侧的压力相等
B．闸室和上游水道构成连通器，水对阀门A右侧的压力大于左侧的压力
C．闸室和下游水道构成连通器，水对阀门B右侧的压力大于左侧的压力
D．闸室和下游水道构成连通器，水对阀门B两侧的压力相等
能力提升练
能力提升练
【点拨】由图知，上游阀门A打开，下游阀门B关闭，闸室和上游水道构成连通器，当水静止时，两侧水深相同，水对阀门A两侧的压强相等、压力相等。
【答案】A
8.某卫生间的地漏结构(由扣碗和存水杯组成)如图所示，下列有关说法中不正确的是(　　)
A．扣碗的作用是隔离垃圾进入下水
管和下水道“异味”进入室内
B．存水杯装满水时，存水杯是连通器
C．当存水杯装满水时，存水杯中的水面是相平的
D．当存水杯装满水时，地面上的水被扣碗挡住不能流进下水道
能力提升练
能力提升练
【点拨】根据地漏的结构图可知，地漏属于连通器，当存水杯装满水时，存水杯中的水面是相平的，地面上的水可以流进下水管，而下水管中的“异味”却不能通过地漏进入室内。
【答案】D
能力提升练
9. 如图所示是液压机的工作原理图，小活塞和大活塞的面积比S1:S2＝1:10。当用力F1向下压小活塞时，大活塞受到液体的压力为F2，那么F1 :F2应为(　　)
A．1 ∶10　
B．10 ∶1
C．1 ∶100 　
D．100 ∶1
能力提升练
【答案】A
能力提升练
10．如图所示，在水平桌面上有粗细相同的甲、乙两把水壶，其中甲壶壶身略高，乙壶壶嘴略高，其中能装更多的水的水壶是________(填“甲”“乙”或“甲乙一样多”) ，其中原因可以用____________原理解释。
能力提升练
【点拨】水壶的壶嘴与壶身构成连通器，连通器中的同种液体不流动时，各容器中的液面总是相平的；由于两把壶的粗细相同、乙壶的壶嘴略高，所以乙壶能装的水较多。
【答案】乙；连通器
11．【中考·青海】如图，A、B为两容器，用一带阀门的管子相连，装有同种液体，液面相平，则a、b两处的压强pa________(填“＞”“＜”或“＝”)pb。当打开阀门时，液体________(填“流动”或“不流动”)。
能力提升练
＜
不流动
12．小璐同学发现洗手盆下方有如图所示的U形管道，它是利用________原理。若没有水流入时，A、B 液面总________，从而阻止下面的浊气上升；当盆中有水流下时，A管液体产生的压强比B管液体产生的压强________，从而使水开始流动。
能力提升练
连通器
相平
大
13．【中考·兰州】如图所示，水塔与自来水管组成连通器，若水塔内水面高度h1＝18 m，五楼住户水龙头出水口高度h2＝13 m，四楼住户水龙头出水口高度h3＝10 m，水龙头出水口直径为2 cm。g取10 N/kg，求：
(1)四楼住户水龙头出水口处，水的压强是多少？
能力提升练
解：(1)p＝ρg(h1－h3)＝1.0×103 kg/m3×10 N/kg×(18－10)m＝8×104 Pa。
(2)四楼住户水龙头出水口受到水的压力是多少？
能力提升练
14．【中考·柳州】如图是两边管子粗细相同、足够高的连通器，其水平细管足够长，中间有一个可无摩擦移动的活塞。刚开始活塞固定不动，两管液面相平，左管液体是酒精(ρ酒精＝0.8×103 kg/m3)，右管液体是水(ρ水＝1.0×103 kg/m3)。现松开活塞，重新稳定后(　　)
A．右边液面下降1 cm
B．右边液面下降2 cm
C．右边液面比左边液面低1 cm
D．左、右液面一样高
素养核心练
素养核心练
【点拨】在连通器内装入不同液体，当液体静止时，连通器两侧液体对活塞的压强相等，因为连通器两边管子粗细相同，所以松开活塞后，酒精上升的高度等于水下降的高度h，因为左、右两管中的液体对活塞的压强相等，即p酒精＝p水根据液体压强的计算公式p＝ρ液gh，可得：ρ酒精g (9 cm＋h) ＝ρ水g (9 cm－h) ，解得：h＝1 cm，所以右边液面下降1 cm，故A正确。
【答案】A
